雷达作用距离方程

激光雷达方程推导1. 引言激光雷达（Lidar）是一种通过测量激光脉冲的传播时间和反射强度来获取目标物体位置和形状信息的主动光学遥感技术。

在自动驾驶、环境感知、地质勘探等领域有着广泛的应用。

激光雷达方程是描述激光雷达测距原理的数学模型，本文将对激光雷达方程进行推导。

2. 激光雷达工作原理激光雷达发射器发出一个短脉冲的激光束，该束经过大气层并与目标物体相互作用后被接收器接收。

通过测量激光脉冲从发射到接收所需的时间以及反射回来时的强度，可以确定目标物体与激光雷达之间的距离和位置。

3. 推导过程为了推导激光雷达方程，我们需要考虑以下几个因素：•激光束在空气中传播时会发生衰减；•目标物体会反射一部分入射到其表面的激光束；•接收器只能接收到反射激光束的一部分。

3.1 衰减因素激光束在空气中传播时会发生衰减，主要有两个原因：吸收和散射。

我们可以用以下公式表示激光束的衰减：I=I0e−αd其中，I是接收到的激光强度，I0是初始激光强度，α是吸收系数，d是激光传播距离。

3.2 反射因素目标物体会反射一部分入射到其表面的激光束。

我们可以用以下公式表示反射激光强度：I r=ρI其中，I r是反射激光强度，ρ是反射系数。

3.3 接收因素接收器只能接收到反射激光束的一部分。

我们可以用以下公式表示接收到的激光强度：I recv=A⋅I r其中，A是接收器探测效率。

3.4 测距原理根据测距原理，我们可以得到以下公式：d=c⋅t 2其中，d是目标物体与激光雷达之间的距离，c是光速，t是激光脉冲从发射到接收所需的时间。

3.5 激光雷达方程推导将上述公式整合起来，我们可以得到激光雷达方程：I recv=A⋅ρI0e−αd将测距公式代入上式中，可以得到：I recv=A⋅ρI0e−αct 24. 总结本文对激光雷达方程进行了推导。

通过考虑衰减因素、反射因素和接收因素，并结合测距原理，我们得到了描述激光雷达测距原理的数学模型。

这个模型可以帮助我们理解激光雷达的工作原理，并为相关应用提供基础支持。

成绩构成：平时20%（原理10%+系统10%，含考勤和课堂测试），期中30%，期末40%，课程设计10%。

雷达原理与系统（必修）知识要点整理第一章：1、雷达基本工作原理框图认知。

2、雷达面临的四大威胁3、距离和延时对应关系4、速度与多普勒关系（径向速度与线速度）5、距离分辨力，角分辨力6、基本雷达方程（物理过程，各参数意义，相互关系，基本推导）7、雷达的基本组成（几个主要部分），及各部分作用第二章雷达发射机1、单级振荡与主振放大式发射机区别2、基本任务和组成框图3、峰值功率、平均功率，工作比（占空比），脉宽、PRI（Tr），PRF（fr）的关系。

第三章接收机1、超外差技术和超外差接收机基本结构（关键在混频）2、灵敏度的定义，识别系数定义3、接收机动态范围的定义4、额定噪声功率N=KTB N、噪声系数计算及其物理意义5、级联电路的噪声系数计算6、习题7、AGC，AFC，STC的含意和作用第四章显示器1、雷达显示器类型及其坐标含义；2、A型、B型、P型、J型第五章作用距离1、雷达作用距离方程，多种形式，各参数意义，PX=？Rmax=？（灵敏度表示的、检测因子表示的等）2、增益G和雷达截面A的关系2、雷达目标截面积定义3、习题4、最小可检测信噪比、检测因子表示的距离方程5、奈曼皮尔逊准则的定义6、虚警概率、检测概率、信噪比三者关系，习题.（会看图查数）由概率分布函数、门限积分区间表示的各种概率形式；6.5 CFAR●什么是CFAR●慢变化CFAR的框图和原理●快变化CFAR的框图和原理，（左右平均、左右平均选大）●CFAR的边缘效应，图及分析7、为什么要积累，相参积累与非相参积累对信噪比改善如何，相参M~M倍。

8、积累对作用距离的改善，（方程、结论、习题）9、大气折射原因、直视距离计算（注意单位Km还是m）10、二次雷达方程、习题。

11、分贝表示的雷达方程，计算、习题，普通雷达方程的计算。

第六章距离测量1、R,tr,距离分辨力、脉宽、带宽关系2、最短作用距离、最大不模糊距离与脉宽、重频关系3、双重频判距离模糊、习题。

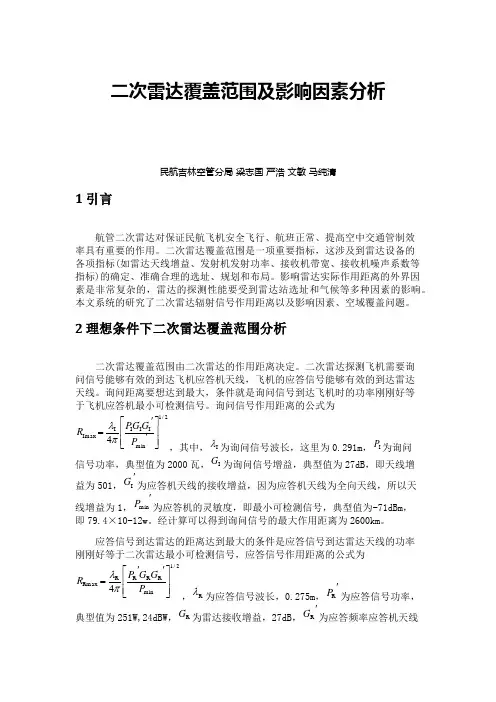

二次雷达覆盖范围及影响因素分析民航吉林空管分局 梁志国 严浩 文敏 马纯清1 引言航管二次雷达对保证民航飞机安全飞行、航班正常、提高空中交通管制效率具有重要的作用。

二次雷达覆盖范围是一项重要指标，这涉及到雷达设备的各项指标(如雷达天线增益、发射机发射功率、接收机带宽、接收机噪声系数等指标)的确定、准确合理的选址、规划和布局。

影响雷达实际作用距离的外界因素是非常复杂的，雷达的探测性能要受到雷达站选址和气候等多种因素的影响。

本文系统的研究了二次雷达辐射信号作用距离以及影响因素、空域覆盖问题。

2 理想条件下二次雷达覆盖范围分析二次雷达覆盖范围由二次雷达的作用距离决定。

二次雷达探测飞机需要询问信号能够有效的到达飞机应答机天线，飞机的应答信号能够有效的到达雷达天线。

询问距离要想达到最大，条件就是询问信号到达飞机时的功率刚刚好等于飞机应答机最小可检测信号。

询问信号作用距离的公式为2/1min I I I I Imax 4⎥⎥⎦⎤⎢⎢⎣⎡''=P G G P R πλ，其中，I λ为询问信号波长，这里为0.291m ，I P 为询问信号功率，典型值为2000瓦，I G 为询问信号增益，典型值为27dB ，即天线增益为501，'I G 为应答机天线的接收增益，因为应答机天线为全向天线，所以天线增益为1，'min P 为应答机的灵敏度，即最小可检测信号，典型值为-71dBm ，即79.4×10-12w 。

经计算可以得到询问信号的最大作用距离为2600km 。

应答信号到达雷达的距离达到最大的条件是应答信号到达雷达天线的功率刚刚好等于二次雷达最小可检测信号，应答信号作用距离的公式为2/1min R R R R Rmax 4⎥⎥⎦⎤⎢⎢⎣⎡''=P G G P R πλ，R λ为应答信号波长，0.275m ，'R P 为应答信号功率，典型值为251W,24dBW ，R G 为雷达接收增益，27dB ，'R G 为应答频率应答机天线增益，min P 为二次雷达最小可检测功率，典型值为-85dBm ，即3.16×10-12。

激光雷达原理------读书笔记99121-佃邓洪川一•概念:雷达"(Radio Detection and Range,Radar)是一种利用电磁波探测目标位置的电子设备.电磁波其功能包括搜索目标和发现目标；测量其距离，速度，角位置等运动参数；测量目标反射率，散射截面和形状等特征参数。

传统的雷达是微波和毫米波波段的电磁波为载波的雷达。

激光雷达以激光作为载波.可以用振幅、频率、相位和振幅来搭载信息，作为信息载体。

激光雷达利用激光光波来完成上述任务。

可以采用非相干的能量接收方式，这主要是一脉冲计数为基础的测距雷达。

还可以采用相干接收方式接收信号，通过后置信号处理实现探测。

激光雷达和微波雷达并无本质区别，在原理框图上也十分类似，见下图微波雷达显示控制激光雷达激光雷达由发射，接收和后置信号处理三部分和使此三部分协调工作的机构组成。

激光光速发散角小，能量集中，探测灵敏度和分辨率高。

多普勒频移大，可以探测从低速到高速的目标。

天线和系统的尺寸可以作得很小。

利用不同分子对特定波长得激光吸收、散射或荧光特性，可以探测不同的物质成分，这是激光雷达独有的特性。

目前，激光雷达的种类很多，但是按照现代的激光雷达的概念，常分为以下几种：(1)按激光波段分，有紫外激光雷达、可见激光雷达和红外激光雷达。

(2)按激光介质分，有气体激光雷达、固体激光雷达、半导体激光雷达和二极管激光泵浦固体激光雷达等。

(3)按激光发射波形分，有脉冲激光雷达、连续波激光雷达和混合型激光雷达等。

（4）按显示方式分，有模拟或数字显示激光雷达和成像激光雷达。

（5）按运载平台分，有地基固定式激光雷达、车载激光雷达、机载激光雷达、船载激光雷达、星载激光雷达、弹载激光雷达和手持式激光雷达等。

（6）按功能分，有激光测距雷达、激光测速雷达、激光测角雷达和跟踪雷达、激光成像雷达，激光目标指示器和生物激光雷达等。

（7）按用途分，有激光测距仪、靶场激光雷达、火控激光雷达、跟踪识别激光雷达、多功能战术激光雷达、侦毒激光雷达、导航激光雷达、气象激光雷达、侦毒和大气监测激光雷达等。
