发酵工段设备一览表

5-成品收集器
盘顶 旋风方向
图 13-11 空气分配盘
5
6
4 3
2
1
图 13-12 气流喷舞干燥喷咀 空气管 2-压紧螺帽 3-喷咀座 4-压紧螺帽
5-喷咀 6-进液管 7-喷咀口
➢喷雾干燥特点
1.干燥速率快、时间短； 2.干燥温度低； 3.制品具有良好的分散性和溶解性，成品纯度高。
➢应用
特别适用于不能借结晶方法得到固体产品的生物制 品生产中，如酵母、核苷酸和某些抗生素药物的 干燥。
一，粗馏塔板类型及结构
1 泡罩塔板
该类塔板适宜处理易起泡的液 体。是国内不少酒精厂家的粗 馏塔主要采用的装置。主要由 塔体，塔板和升气管等部件组 成。
泡罩塔的操作：
泡罩底部浸没在塔板上的液体，形成 液封，气体自升气管上升，流经升气 管和泡罩之间的环形通道，再从泡罩 齿缝（主要是分散气体，增大气液接 触面积）中吹出，进入塔板上的液层 中鼓泡传质。常见的泡罩为倒扣的自 行车铃盖形，周边有齿缝。齿缝一般 为矩形，三角形和梯形。
湿物料的干燥操作有2个基本过程同时进行：
1.传热过程，热量由气体传递给湿物料，使其温度 升高；
2.传质过程，物料内部的水分向表面扩散，并在表 面汽化被气流带走。
三、干燥设备的选型原则
➢生物工业制品的干燥设备类型
瞬时快速干燥设备：滚筒干燥设备、喷雾干燥 设备、气流干燥设备、沸腾干燥设备
低温干燥设备：真空干燥设备、冷冻干燥设备

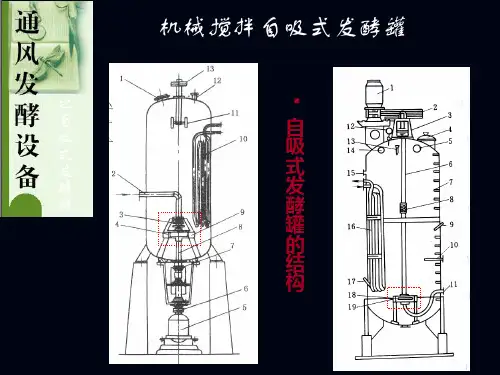

机械搅拌自吸式发酵罐
▪
之
自 吸 式
自 吸
发
式
酵
发
罐
酵
罐
的结Βιβλιοθήκη 构气升式发酵罐类型： 气升环流式
鼓泡式 空气喷射式

年产660吨土霉素淀粉发酵工段工艺设计生物工厂课程设计470783生物工程课程设计说明书题目：660t/a土霉素淀粉发酵工段工艺设计生物工艺课程设计任务书一、课程设计的性质与目的生物工程课程设计是一门以生物工艺学、生物工程设备以及相关科学理论和工程技术为基础的、综合性与实践性很强的应用性工程训练。

课程设计旨在加强学生对本课程及相关课程理论及专业知识的理解和掌握，训练并提高其在理论计算、结构设计、工程绘图、资料文献查阅、运用相关标准与规范及计算机应用等方面的能力；同时，为其它专业课程的学习和毕业设计（论文）奠定良好的基础。

二、课程设计要点1、确定生产工艺流程和工艺条件按照给定的设计任务，查阅有关资料、文献，搜集必要的技术资料，工艺参数和数据，进行生产方法的选择，工艺流程与工艺条件的确定。

选择、确定的原则主要有：合法性；技术先进性和成熟可靠性；经济合理性；安全性；结合实际情况。

2、就设计题目、确定的生产方法和基础数据进行产品生产过程的总物料衡算，列出物料衡算表。

3、绘制工艺流程图（1）要求以图解的形式表示出：设备形象示意图、大小及相互位置与距离，定性地标出物料去向，连接的管线，泵、阀门、电机的位置。

（2）物料用粗实线，设备、管线用细实线。

（3）列出设备一览表。

三、时间分配与计划进度1、设计期限1.5周2、时间分配指导教师讲解设计原则与程序，布置设计任务 0.5天查阅资料，拟定工艺流程、制定方案、熟悉了解和掌握设计原理 2天物料衡算 1.5天绘制设计图 2天整理编写设计说明书 2天合计 8天（1.5周）目录摘要-------------------------------------------------------------- 1 引言-------------------------------------------------------------- 1 第一章土霉素概述------------------------------------------------- 2 第二章土霉素的发酵工艺流程--------------------------------------- 32.1土霉素发酵工艺流程图（见附图）-------------------------- 32.2土霉素发酵工艺流程介绍---------------------------------- 42.2.1孢子的制备 ------------------------------------- 42.2.2种子制备 --------------------------------------- 42.2.3发酵培养基介绍 --------------------------------- 42.2.4发酵 ------------------------------------------- 5 第三章物料衡算--------------------------------------------------- 53.1总物料衡算---------------------------------------------- 53.1.1原始资料 --------------------------------------- 53.1.2总物料衡算 ------------------------------------- 93.2设备衡算------------------------------------------------ 93.2.1大罐的物料衡算 --------------------------------- 93.2.2中罐的物料衡算 -------------------------------- 133.2.3小罐的物料衡算 -------------------------------- 173.3酸化稀释过滤工序物料衡算------------------------------- 213.5 干燥工序物料衡算--------------------------------------- 24 第四章设备选型-------------------------------------------------- 254.1 工艺计算依据 ------------------------------------------ 254.2土霉素工艺设备计算------------------------------------- 264.2.1发酵罐 ---------------------------------------- 264.2.2补料罐 ---------------------------------------- 274.2.3通氨罐 ---------------------------------------- 284.2.4酸化罐 ---------------------------------------- 284.2.5稀释罐 ---------------------------------------- 294.2.6板框过滤机 ------------------------------------ 294.2.7脱色罐 ---------------------------------------- 304.2.8 液氨储罐-------------------------------------- 304.2.9结晶罐 ---------------------------------------- 304.2.10干燥器 --------------------------------------- 314.3发酵车间设备一览表------------------------------------- 314.4离心泵选型及管径--------------------------------------- 324.5管道设计选型------------------------------------------- 334.5.1通气管 ---------------------------------------- 334.5.2输液管 ---------------------------------------- 34 第五章安全生产及“三废”处理 ------------------------------------ 365.1安全生产----------------------------------------------- 365.2废水处理----------------------------------------------- 365.3废气的处理--------------------------------------------- 375.4废渣的处理--------------------------------------------- 37 参考文献--------------------------------------------------------- 37 致谢------------------------------------------------------------- 39 发酵车间设备一览表----------------------------------------------- 40年产660吨土霉素发酵工段工艺设计摘要土霉素又称为地霉素或氧四环素，英文名称Terramycin (Oxytetracycline)。

（4）酵母的回收与保存
• 发酵池底部的酵母分三层：上层由落下的泡盖和 最后沉下来的酵母；中层为核心酵母；下层为酒 花树脂、凝固物等颗粒。
• 酵母的回收：采用酵母筛回收酵母，用于下一锅 麦汁接种。
• 酵母保存：低温保存于酵母盆中。
（二）、啤酒发酵设备
• 近年来，啤酒发酵设备向大型、室外、联合的 方向发展，迄今为止，使用的大型发酵罐容量 已达1500吨。
主发酵过程的现象和要求
①起泡期 入主发酵池4～5h后，在麦汁表面逐渐出 现更多的泡沫，泡沫洁白细腻，厚而紧密，如花 菜状。 此时发酵液温度每天上升0.5～0.8℃，每天降 糖0.3～0.5ºP，维持时间1～2天，不需人工降温。
②高泡期 发酵后2～3天，泡沫增高，形成隆起， 高达25～30cm，。 此时为发酵旺盛期，需要人工降温，但是不 能太剧烈，以免酵母过早沉淀，影响发酵。
主发酵过程的现象和要求
③落泡期 发酵5天以后，发酵力逐渐减弱，二氧 化碳气泡减少，泡沫回缩。
此时应控制液温每天下降0.5℃左右，每天降 糖0.5～0.8ºP，落泡期维持2天左右。 ④泡盖形成期 发酵7～8天后，泡沫回缩，形成泡 盖。
此时应大幅度降温，使酵母沉淀。
（3）下酒和后发酵
• 主发酵结束后的发酵液称嫩啤酒。 • 后发酵的目的：
（2）主发酵
一般工艺过程
① 酵母繁殖20h左右，将增殖槽中的麦汁泵入发酵 槽内，进行厌氧发酵。 ② 发酵2～3天左右，温度升至发酵的最高温度，进 行冷却，先维持最高温度2～3天。以后控制发酵温度 逐步回落，主酵结束时，发酵液温度控制在4.0～ 4.5℃。 ③ 主发酵最后一天急剧冷却，使大部分酵母沉降槽 底，然后将发酵液送至贮酒罐进行后发酵。
13～15

01. 粉碎工段常用工艺.设备流程图
002.蒸煮、糖化工段常用工艺、设备流程004.蒸馏工段常用设备工艺流程图
005.酒精生产中常用的搅拌、预热设备
006.酒精蒸馏工艺流程图
1.回流装置 3.液相进塔的两塔流程 5.三塔蒸馏流程图 7.五塔蒸馏流程 9.上海酒精厂蒸馏流程 11.半直接式脱甲醇三塔蒸馏流程 13.五塔系醪液精馏机组 15.制取无水酒精的设备流程
粉碎工段工艺设备流程图蒸煮糖化工段常用工艺设备流程图酒母发酵工段常用工艺设备流程图蒸馏工段常用设备图酒精生产中常用的搅拌预热设备酒精蒸馏工艺流程图01
粉碎工段工艺、设备流程图 蒸煮、糖化工段常用工艺、设备流程图 酒母、发酵工段常用工艺、设备流程图 蒸馏工段常用设备图 酒精生产中常用的搅拌、预热设备 酒精蒸馏工艺流程图
2.精馏塔冷凝器装置 4.两塔气相过塔蒸馏流程图 6.半直接式三塔蒸馏流程图 8.哈尔滨五塔蒸馏流程 10.半直接式三塔蒸馏流程 12.四塔系酒精蒸馏机组工艺流程 14.五塔系醪液精馏设备 16.超阿罗斯帕斯式蒸馏机组工艺流程
