《机械原理》ppt课件目录
•机械原理概述
•机构的结构分析与设计
•机械传动与驱动
•机械系统动力学与振动
•机械制造工艺与装备
•现代机械设计方法与展望
01
机械原理概述
Chapter
定义
机械原理是研究机械系统中力和运动传递、转换及其控制规律的科学。
重要性
机械原理是机械工程学科的基础理论，为机械设计、制造、控制等提供理论支
撑，对于培养机械工程师的创新能力和解决复杂问题的能力具有重要意义。机械原理的定义与重要性研究对象
主要研究各种机构（如连杆机构、凸轮机构、齿轮机构等）和机器（如内燃机、电
动机、机床等）的工作原理、运动特性、力学性能以及设计计算方法等。
研究内容
包括机构的组成原理、运动学分析、动力学分析、机械效率与自锁、机器的平衡与
调速等。机械原理的研究对象和内容从古代简单机械到现代复杂机械系统，经历了漫长
的发展历程，逐渐形成了完整的理论体系。随着计算机技术的发展，机械原理的研究方法和手
段不断更新，正向数字化、智能化方向发展；同时，
随着新材料、新工艺的出现，机械原理的应用领域
也在不断扩展。
发展历程
发展趋势机械原理的发展历程和趋势
02
机构的结构分析与设计
Chapter机构定义
由刚性构件通过运动副连接而成的系统，用于传递运动和力。机构分类
根据运动特性可分为连杆机构、凸轮机构、齿轮机构等。运动副类型
包括低副（转动副、移动副）和高副（点接触、线接触）。机构的基本概念和分类
结构分析
通过自由度计算、运动链分析等
方法，确定机构的组成、运动特
性和约束条件。综合方法
基于功能需求，选择合适的机构
类型，进行组合、变异和演化，
设计出满足特定要求的机构。创新设计
运用创新思维和现代设计方法，
如拓扑优化、仿生学等，进行机
构创新设计。机构的结构分析和综合方法
满足功能需求、结构简单、制造容易、运行可靠、成本低廉等。设计原则
包括经验设计、类比设计、优化设计等。其中优化设计可采用数学规划、遗传算法等方法进行优化计算，得到最优设计方案。设计方法
通过典型案例分析，了解机构设计的实际应用和注意事项。如汽车发动机配气机构、工业机器人手臂机构等。
机械原理 绪论
机械原理的概念
机械原理是机械工程中的基础部分，是指研究机械运动、力学和能量转化等基本规律的科学理论和方法。它涉及到力学、动力学、静力学、运动学等多个学科领域，是机械工程师必须掌握的重要基础知识。
机械原理的研究对象是机械系统。机械系统可以是任何由零部件、构件、机构组成的具有一定功能的装置或设备，例如汽车、机床、起重机等。通过对机械系统的分析和研究，可以揭示其中的运动规律、受力情况以及能量转化过程，从而为机械设计和优化提供理论依据。
机械原理的核心是力学原理。力学原理是描述物体运动和受力的基本规律，分为静力学、动力学和运动学。在机械原理中，静力学主要研究物体静止时的受力平衡和力的分析；动力学研究物体运动时受到的力和加速度之间的关系；运动学则研究物体的运动规律和路径。
除了力学原理，机械原理还涉及到材料力学、机械振动、流体力学等方面的知识。因此，机械工程师在应用机械原理时需要掌握这些相关的知识，以便更好地理解和解决实际工程问题。
综上所述，机械原理是机械工程中的重要理论基础，它的研究对象是机械系统，核心是力学原理。通过对机械原理的学习和应用，可以为机械设计和优化提供理论支持，实现机械系统的高效运行和性能提升。

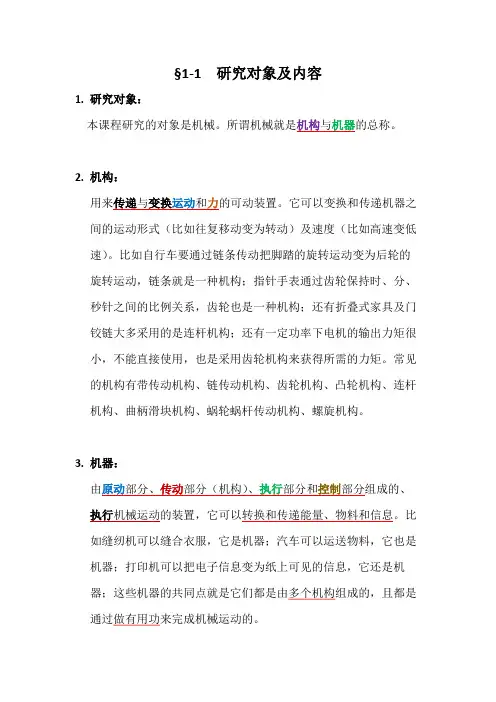

§1-1 研究对象及内容
1. 研究对象：
本课程研究的对象是机械。所谓机械就是机构与机器的总称。
2. 机构：
用来传递与变换运动和力的可动装置。它可以变换和传递机器之间的运动形式（比如往复移动变为转动）及速度（比如高速变低速）。比如自行车要通过链条传动把脚踏的旋转运动变为后轮的旋转运动，链条就是一种机构；指针手表通过齿轮保持时、分、秒针之间的比例关系，齿轮也是一种机构；还有折叠式家具及门铰链大多采用的是连杆机构；还有一定功率下电机的输出力矩很小，不能直接使用，也是采用齿轮机构来获得所需的力矩。常见的机构有带传动机构、链传动机构、齿轮机构、凸轮机构、连杆机构、曲柄滑块机构、蜗轮蜗杆传动机构、螺旋机构。
3. 机器：
由原动部分、传动部分（机构）、执行部分和控制部分组成的、执行机械运动的装置，它可以转换和传递能量、物料和信息。比如缝纫机可以缝合衣服，它是机器；汽车可以运送物料，它也是机器；打印机可以把电子信息变为纸上可见的信息，它还是机器；这些机器的共同点就是它们都是由多个机构组成的，且都是通过做有用功来完成机械运动的。 4. 机器的分类：
机器按其用途可分为两类：
①原动机
凡将其他形式的能量转换为机械能的机器称为原动机；
②工作机
凡利用机械能来完成有用功的机器称为工作机。
5. 机器的结构：
①传统的机器由如下三个部分组成：
原动部分传动部分执行部分
②现代的机器由如下四个部分组成：
控制部分原动部分传动部分执行部分
③现代先进的机器由如下五个部分组成：
位形检测控制系统驱动-传动机构执行机构智能系统工作系统
6. 实例：
①内燃机
内燃机就是把燃油的热能（化学能）转换为机械能的机器。它由活塞、连杆、曲轴组成的连杆机构进行动力驱动，并由一对大小齿轮机构、凸轮机构组成配气系统。其原理如下：当气缸内的气体受热膨胀后，气体产生的压力会使活塞作上下往复运动，连杆把活塞的往复运动变为连续旋转的运动并传递给曲轴，使其对外输出动力，同时装在曲轴上的小齿轮又将曲轴的旋转传递给相邻的大齿轮，带动大齿轮轴上的凸轮按另一种速度旋转，进一步推动配气系统的阀杆上下往复运动，使阀门按一定的时间要求启闭实现配气，从而让活塞能周而复始地进行往复运动，机器能连续地实现能量的转换。

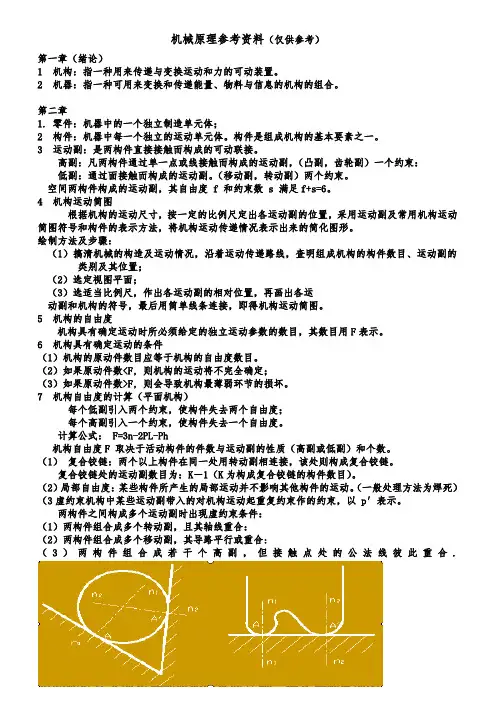

机械原理参考资料（仅供参考）
第一章（绪论）
1 机构：指一种用来传递与变换运动和力的可动装置。
2 机器：指一种可用来变换和传递能量、物料与信息的机构的组合。
第二章
1. 零件：机器中的一个独立制造单元体；
2 构件：机器中每一个独立的运动单元体。构件是组成机构的基本要素之一。
3 运动副：是两构件直接接触而构成的可动联接。
高副：凡两构件通过单一点或线接触而构成的运动副，（凸副，齿轮副）一个约束：
低副：通过面接触而构成的运动副。（移动副，转动副）两个约束。
空间两构件构成的运动副，其自由度 f 和约束数 s 满足f+s=6。
4 机构运动简图
根据机构的运动尺寸，按一定的比例尺定出各运动副的位置，采用运动副及常用机构运动简图符号和构件的表示方法，将机构运动传递情况表示出来的简化图形。
绘制方法及步骤：
（1）搞清机械的构造及运动情况，沿着运动传递路线，查明组成机构的构件数目、运动副的类别及其位置；
（2）选定视图平面；
（3）选适当比例尺，作出各运动副的相对位置，再画出各运
动副和机构的符号，最后用简单线条连接，即得机构运动简图。
5 机构的自由度
机构具有确定运动时所必须给定的独立运动参数的数目，其数目用F表示。
6 机构具有确定运动的条件
（1）机构的原动件数目应等于机构的自由度数目。 （2）如果原动件数
（3）如果原动件数>F, 则会导致机构最薄弱环节的损坏。
7 机构自由度的计算（平面机构）
每个低副引入两个约束，使构件失去两个自由度；
每个高副引入一个约束，使构件失去一个自由度。
计算公式： F=3n-2PL-Ph
机构自由度F 取决于活动构件的件数与运动副的性质（高副或低副）和个数。
（1） 复合铰链：两个以上构件在同一处用转动副相连接，该处则构成复合铰链。
复合铰链处的运动副数目为：K－1（K为构成复合铰链的构件数目）。
