液压起重机中的平衡阀及故障分析液压平衡阀动画原理 为了防止油缸、马达等液压执行元件在受重力或特定外力作用时产生滑动，常常在该执行元件上安装一种依靠自身背压限制这种运动的阀，这种阀就是我们所说的平衡阀。平衡阀是吊车的变幅油缸、伸缩油缸及卷扬马达上必备的重要安全装置。平衡阀的作用，一是为了能使油缸在受特定方向上外力作用时产生背压并阻止这个方向上的运动； 二是为了防止油缸活塞超速下降并有效地控制下降速度。由此看来，在活塞下降过程中油压受节流阻尼是必要的，这种“刹车”性质的能量损耗是有益的，但是在活塞顶升过程中这个单向阀被异化成顺序阀的强阻尼作用，必然会造成工作油压力的衰减，形成液压油的高温和动力消耗。为了克服这 个不足所以在该阀上又同向地并联了一个单向阀，这样在油缸顶升中液油就可以通过这个单向阀轻松地跨越这个阻尼作用了。这就是在许多吊车液压图上我们看到其在平衡阀一旁再并联一个单向阀的原因。从图纸上看这样两个单向阀并联似乎很是没有必要，但是如果真的没有了这个并联的单向阀，吊车的工作是仍然可以进行，但是对于提高吊车效率、增加动作速度以及防止液压油高温是很有必要的。
平衡阀就其结构和工作原理不同又可分为若干种。目前在吊车上运用最广、经常能见到的平衡阀一般有单向节流式的和单向顺序式的两种。 2两种平衡阀的结构与工作原理分析 2.1单向节流形式的平衡阀
单向节流形式的平衡阀是指该阀在形式上是由单向阀和节流阀组成，但它又不同于普通单向节流阀。普通单向节流阀的三角节流槽贯穿阀芯上的密封环线，切断了密封环线,所以它没有完全关闭油流的结构，而且阀芯的弹簧很软，液流正向流动时可轻松打开单向阀而通过，但在反向来油时，单向阀回到关闭位置，油液只能慢慢通过阀芯上的节流槽，使其在反方向上受节流而降低运动速度。可见它在正反两个方向上都能不同程度地使油通过； 单向节流形式的平衡阀与之是不相同的：首先这个节流阀的节流槽开设位置不同，这里的节流槽并未穿过阀芯的密封环线，所以它有完整的密封环，可以在一定情况下完全地切断流油。其次阀芯上的弹簧刚度大大加强，使单向阀的单向通过功能几乎被异化成了顺序阀功能。常态下单向阀芯被弹簧压紧而完全处于关闭状态，可实现背压，并阻止油缸在反方向上的运动。在阀芯对面又增加了一个导控活塞，可以在外来控制压力作用下推动单向阀芯开启，实现油液反向导通，并可根据外控压力改变其开度实现节流口大小的调节，以达到控制油缸或马达运动速度的目的，从这一点上说把它叫做“液控单向、节流阀”会更形象、更好理解一些。 2.2单向顺序式的平衡阀

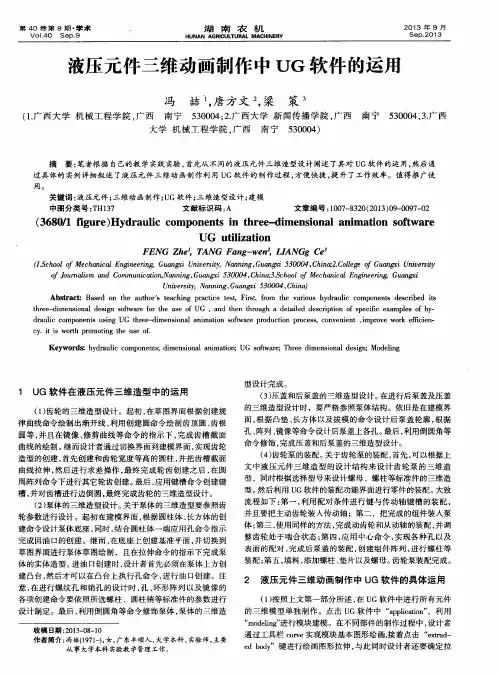

第４０卷第９期・学术 Ｖｏｌ ４０ Ｓｅｐ．９ 湖南农机 ＨＵＮＡＮ ＡＧＲＩＣＵＬ．ＴＵＲＡＬ ＭＡＣＨＩＮＥＲＹ ２Ｏ１３年９月 Ｓｅｐ．２０１ ３
液压元件三维动画制作中ＵＧ软件的运用
冯 结’，唐方文 ，梁策
（１．广西大学机械工程学院，广西南宁５３０００４；２．广西大学新闻传播学院，广西南宁５３０００４，３．广西
大学机械工程学院，广西南宁５３０００４）
摘要：笔者根据自己的教学实践实验，首先从不同的液压元件三维造型设计阐述了其对ＵＧ软件的运用，然后通 过具体的实例详细叙述了液压元件三维动画制作利用ＵＧ软件的制作过程，方便快捷，提升了工作效率。值得推广使
用。 关键词：液压元件；三维动画制作；ＵＧ软件；三维造型设计；建模 中图分类号：ＴＨ１３７ 文献标识码：Ａ 文章编号：１００７—８３２０（２０１３）０９—００９７—０２
（３６８０／１ ｆｉｇｕｒｅ）Ｈｙｄｒａｕｌｉｃ ｃｏｍｐｏｎｅｎｔｓ ｉｎ ｔｈｒｅｅ－ｄｉｍｅｎｓｉｏｎａｌ ａｎｉｍａｔｉｏｎ ｓｏｆｔｗａｒｅ
ＵＧ ｕｔｉｌｉｚａｔｉＯｎ
ＦＥＮＧ Ｚｈｅ￣，ＴＡＮＧ Ｆａｎｇ－ｗｅｎ２，ＬＩＡＮＧｇ Ｃｅ３
（了．Ｓｃｈｏｏｌ ｏｆ Ｍｅｃｈａｎｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｇｕａｎｇｘｉ Ｕｎｉｖｅｒｓｉｔｙ，Ｎａｎｎｉｎｇ，Ｇｕａｎｇｘｉ ５３０００４，Ｃｈｉｎｏ；２．ｃ０ ｏｆ Ｇｕａｎｇｘｉ Ｕｎｉｖｅｒｓｉｔｙ Ｊｏｕｒｎａｌｉｓｍ ａｎｄ Ｃｏｍｍｕｎｉｃａｔｉｏｎ，Ｎａｎｎｉｎｇ，Ｇｕａｎｇｘｉ ５３ｏ０ｏ４，Ｃｈｉｎａ，＇３．Ｓｃｈｏｏｌ ｏｆＭｅｃｈａｎｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｇｕａｎｇｘｉ Ｕｎｉｖｅｒｓｉｔｙ，Ｎａｎｎｉｎｇ，Ｇｕａｎｇｘｉ ５３０００４，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｂａｓｅｄ ｏｎ ｔｈｅ ａｕｔｈｏｒ＇ｓ ｔｅａｃｈｉｎｇ ｐｒａｃｔｉｃｅ ｔｅｓｔ，Ｆｉｒｓｔ，ｆｒｏｍ ｔｈｅ ｖａｒｉｏｕｓ ｈｙｄｒａｕｌｉｃ ｃｏｍｐｏｎｅｎｔｓ ｄｅｓｃｒｉｂｅｄ ｉｔｓ ｔｈｒｅｅ－ｄｉｍｅｎｓｉｏｎａｌ ｄｅｓｉｇｎ ｓｏｆｔｗａｒｅ ｆｏｒ ｔｈｅ ｕｓｅ ｏｆ ＵＧ，ａｎｄ ｔｈｅｎ ｔｈｒｏｕｇｈ ａ ｄｅｔａｉｌｅｄ ｄｅｓｃｒｉｐｔｉｏｎ ｏｆ ｓｐｅｃｉｆｉｃ ｅｘａｍｐｌｅｓ ｏｆ ｈｙ－ ｄｒａｕｌｉｃ ｃｏｍｐｏｎｅｎｔｓ ｕｓｉｎｇ ＵＧ ｔｈｒｅｅ－ｄｉｍｅｎｓｉｏｎａｌ ａｎｉｍａｔｉｏｎ ｓｏｆｔｗａｒｅ ｐｒｏｄｕｃｔｉｏｎ ｐｒｏｃｅｓｓ，ｃｏｎｖｅｎｉｅｎｔ，ｉｍｐｒｏｖｅ ｗｏｒｋ ｅｆｆｉｃｉｅｎ—
溢流阀工作原理及动画原理
溢流阀是一种常见的液压元件，用于控制液压系统中的流量和压力。它通过调节流体的流量来控制系统的压力，以保持系统的稳定性和安全性。下面将详细介绍溢流阀的工作原理及动画原理。
一、溢流阀的工作原理
溢流阀主要由阀体、阀芯、调节弹簧和控制孔组成。当液压系统的压力超过设定值时，溢流阀会打开，将多余的液体引导回油箱，以保持系统的压力稳定。
1. 阀芯位置调节：溢流阀的阀芯通过调节弹簧的压力来控制流量的大小。当液压系统中的压力超过设定值时，阀芯会向上移动，打开溢流口，使多余的液体流回油箱。
2. 液体流动路径：当液体从进口进入溢流阀时，通过控制孔进入溢流阀的阀芯腔。当压力超过设定值时，阀芯会移动，使溢流口打开，多余的液体通过溢流口返回油箱。
3. 调节弹簧：调节弹簧的压力决定了溢流阀的开启压力。通过调整弹簧的紧密程度，可以改变溢流阀的开启压力，从而控制系统的工作压力。
二、溢流阀的动画原理
为了更好地理解溢流阀的工作原理，下面将通过动画演示来展示其工作过程。
1. 初始状态：动画开始时，溢流阀处于关闭状态。液体从进口进入溢流阀的阀芯腔，同时控制孔也连接到阀芯腔。
2. 压力上升：当液压系统的压力超过设定值时，阀芯开始受到压力的作用，向上移动。 3. 溢流口打开：随着阀芯的上移，溢流口逐渐打开，多余的液体开始通过溢流口返回油箱。
4. 压力下降：当压力降低到设定值以下时，弹簧的作用使阀芯重新回到初始位置，溢流口关闭。
通过动画演示，可以清楚地看到溢流阀在液压系统中的工作原理。当系统的压力超过设定值时，溢流阀会打开，将多余的液体引导回油箱，以保持系统的稳定性和安全性。
总结：
溢流阀是一种常见的液压元件，通过调节流体的流量来控制系统的压力。它主要由阀体、阀芯、调节弹簧和控制孔组成。溢流阀的工作原理是通过阀芯的移动来控制溢流口的开启和关闭，从而控制液体的流量。动画演示可以更直观地展示溢流阀的工作过程，帮助人们更好地理解其原理。溢流阀在液压系统中起着重要的作用，能够保证系统的稳定性和安全性。
溢流阀工作原理及动画原理
溢流阀是一种常见的液压元件，用于控制液压系统中的流量和压力。它的主要作用是在系统中产生一个固定的最大流量，以防止系统过载或损坏。本文将详细介绍溢流阀的工作原理，并通过动画原理来更直观地展示其工作过程。
一、溢流阀的工作原理
溢流阀由主体、阀芯和弹簧组成。主体上有一个进油口和一个出油口，同时还有一个调节阀芯位置的螺纹孔。当系统中的液压油从进油口进入溢流阀时，会施加压力在阀芯上。阀芯会受到压力的作用，向上移动或向下移动，从而改变阀口的开启程度。
当液压系统中的流量低于设定值时，阀芯会向下移动，使阀口完全关闭，从而阻止液压油流出。当流量达到设定值时，阀芯会向上移动，打开阀口，使液压油流出。这样就实现了对系统流量的控制。
此外，溢流阀还可以通过调节弹簧的压力来改变设定值。当弹簧的压力增大时，阀芯需要更大的流量才能打开阀口；反之，当弹簧的压力减小时，阀芯需要更小的流量才能打开阀口。通过调节弹簧的压力，可以根据实际需要来控制系统的流量。
二、溢流阀的动画原理
为了更直观地展示溢流阀的工作过程，我们可以使用动画原理来模拟其工作过程。下面是一个简单的动画原理描述：
1. 开始动画，显示溢流阀的主体、阀芯和弹簧。
2. 显示进油口和出油口，并标注其位置。
3. 显示液压油从进油口流入溢流阀的过程，同时显示压力施加在阀芯上。 4. 当液压系统中的流量低于设定值时，阀芯向下移动，关闭阀口，并显示液压油无法流出。
5. 当流量达到设定值时，阀芯向上移动，打开阀口，并显示液压油流出。
6. 通过调节弹簧的压力，改变设定值，并展示阀芯移动的变化。
7. 结束动画，总结溢流阀的工作原理和调节方式。
通过这样的动画原理，用户可以更清楚地了解溢流阀的工作原理和调节方式，从而更好地应用于实际工程中。
总结：
溢流阀是一种用于控制液压系统流量和压力的重要元件。它通过阀芯的移动来控制阀口的开启程度，从而实现对流量的控制。通过调节弹簧的压力，可以改变设定值，满足不同工程需求。通过动画原理的展示，用户可以更直观地了解溢流阀的工作原理和调节方式，为实际工程应用提供参考。
