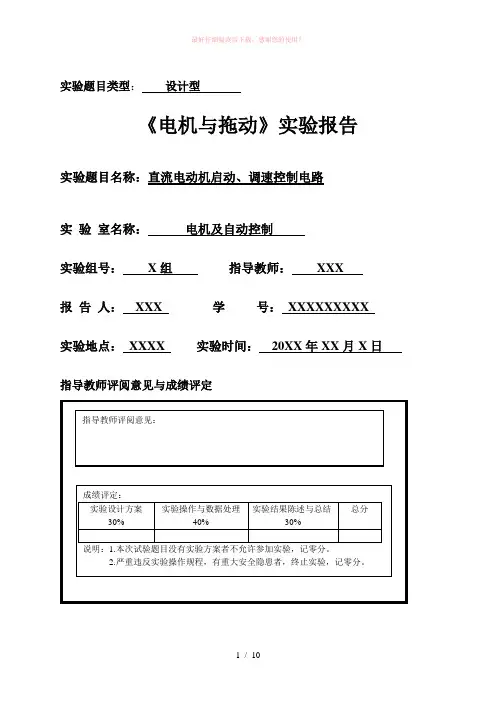

实验题目类型：设计型《电机与拖动》实验报告实验题目名称：直流电动机启动、调速控制电路实验室名称：电机及自动控制实验组号：X组指导教师：XXX报告人：XXX 学号：XXXXXXXXX 实验地点：XXXX 实验时间：20XX年XX月X日指导教师评阅意见与成绩评定一、实验目的掌握直流电动机电枢电路串电阻起动的方法；掌握直流电动机改变电枢电阻调速的方法；掌握直流电动机的制动方法；二、实验仪器和设备验内容（1）电动机数据和主要实验设备的技术数据四、实验原理直流电动机的起动：包括降低电枢电压起动与增加电枢电阻起动，降低电枢电压起动需要有可调节电压的专用直流电源给电动机的电枢电路供电，优点是起动平稳，起动过程中能量损耗小，缺点是初期投资较大；增加电枢电阻起动有有级（电机额定功率较小）、无极（电机额定功率较大）之分。
是在起动之前将变阻器调到最大，再接通电源，随着转速的升高逐渐减小电阻到零。
直流电动机的调速：改变Ra、Ua和∅中的任意一个使转子转速发生变化。
直流电动机的制动：使直流电动机停止转动。
制动方式有能耗制动：制动时电源断开，立即与电阻相连，使电机处于发电状态，将动能转化成电能消耗在电路内。
反接制动：制动时让E与Ua的作用方向一致，共同产生电流使电动机转换的电能与输入电能一起消耗在电路中。
回馈制动：制动时电机的转速大于理想空转，电机处于发电状态，将动能转换成电能回馈给电网。
五、实验内容（一）、实验报告经指导教师审阅批准后方可进入实验室实验（二）、将本次实验所需的仪器设备放置于工作台上并检查其是否正常运行，检验正常后将所需型号和技术数据填入到相应的表内（若是在检验中发现问题要及时调换器件）（三）、按实验前准备的实验步骤实验直流电动机的起动1、取来本次试验所用器件挂置在实验工作台上2、在试验台无电的前提下，按照实验原理图接线3、请老师查看接线，待老师检查所接线路无误、批准后执行以下操作4、用万用表检查线路的通断（三相可调变阻器），检查无误后方可通电5、按动电源总开关，将电源控制屏上的直流电压调制220V左右6、按下“启动”按钮，便接通了直流电源7、搬动励磁、电枢电源按钮，直流电机启动8、逐渐减少R1阻值，电动机达到额定转速（也可通过调节R1来进行调速）9、搬动励磁电源按钮，直流电机能耗制动停车，收线，整理试验台R2直流电动机的起动、调速、制动原理图直流电动机的起动、调速、制动接线图若在实验中发现问题及时的找出问题的原因，排查问题后方可继续进行试验三相可调变阻器的检查：将其与直流电源接通，串入直流电流表，并入直流电压表。
一、概述电动机主要类型有同步电动机、异步电动机和直流电动机三种，而直流电动机具有运行效率高和调素性能好等诸多优点得以被广泛运用，但传统的直流电动机均采用电刷，以机械方法进行换向，因而存在相对的机械摩擦，由此带来了噪声、火花、无线电干扰以及寿命短等致命弱点，再加上成本高及维修困难等缺点，大大限制了它的应用范围。
随着社会生产力和科学技术的发展，大功率开关器件、模拟和数字集成、高性能磁性材料技术等取得了很大的进步，又因直流无刷电动机具有寿命长、结构简单、运行可靠、维护方便等特点，在性能上，有启动转矩大、动态制动简便、转速——转矩特性呈线性及效率等优点而得以广泛应用。
（一）直流无刷电动机的基本组成环节及工作原理1、直流无刷电动机的基本组成环节直流无刷电动机的基本组成框图如图1-1所示。
它主要由电动机本体、位置传感器和电子开关线路三部分组成。
图1—1 直流无刷电动机的结构原理图电动机本体在结构上与永磁同步电动机相似，但没有笼形绕组和其它启动装置，它有永磁的转子和多相定子绕组。
多相定子绕组分别与电子开关线路中相应的功率开关器件联接。
位置传感器的跟踪转子与电动机转轴相联接，其信号在转子位置译码器中转换成正确的换相顺序信号，控制功率开关器件，使定子相电流随转子位置的变化而按一定的次序换相。
由于电子开关线路的导通次序是与转子转角同步的，因而起到了机械换向器的换向作用。
因此，所谓直流无刷电动机，就其基本结构而言，可以认为是一台由电子开关线路、永磁式同步电动机以及位置传感器三者组成的“电动机系统”。
其中转子的永磁钢与永磁有刷电动机中所用的永磁钢的作用相似，均是在电动机的气隙中建立足够的磁场，其不同之处在于直流无刷电动机中永磁钢装在转子上，而直流有刷电动机的磁钢装在定子上。
直流无刷电动机的电子开关线路是用来控制动机定子上各相绕组通电的顺序和时间主要由功率逻辑开关单元和位置传感器信号处理单元两个部分组成。
功率逻辑开关单元是控制电路的核心，其功能是将电源的功率以一定的逻辑关系分配给流无刷电动机定子上各相绕组，以便电动机产生持续不断的转矩。
