8 自由曲面创建范例：座机听筒、油泵壳体等

• 草绘可变剖面扫面用直线
草绘一条扫 描轨迹线 第八章 曲面造型设计
QQ模型造型
• 分别插入图形并命名“1”和“2” 点击“插入”/“模型基准”/“图形”
1
2
第八章 曲面造型设计
QQ模型造型
• 用“可变剖面扫描”做嘴
在扫描的剖面中做关系式：
sd4=evalgraph("2",trajpar*10)*2.2
合并两个曲面 ,并倒圆角
sd3=evalgraph("1",trajpar*10)*2
第八章 曲面造型设计
QQ模型造型
• 草绘扫描翅膀的曲线，并用可变剖面扫描出翅膀再 将其镜像
在扫描剖面中做关系式： sd4=evalgraph("1",trajpar*10)*1.5 扫描完成,然后 镜像
sd3=evalgraph("2",trajpar*10)
第八章 曲面造型设计
汽车坐椅造型
第八章 曲面造型设计
汽车坐椅造型
• 造型，选取4条边界曲线，然后再选一条内部曲线（ 注：内部曲线必须是4边中的对边连接线）
第八章 曲面造型设计
汽车坐椅造型
• 修剪，并合并曲面
第八章 曲面造型设计
汽车坐椅造型
• 分别拉伸两个曲面
第八章 曲面造型设计
汽车坐椅造型
第八章 曲面造型设计
目录
一、曲面造型命令 二、曲面编辑命令 三、曲面实例演示 四、参数化建模 五、参数化建模实例演示
第八章 曲面造型设计
一、曲面造型命令
• 曲面命令主要包括:
拉伸、旋转、扫描、混合、扫描混合、螺旋扫描 边界混合、可变剖面扫描、造型等； 其中做曲面最常用的命令是： 扫描 边界混合 可变剖面扫面 造型

1．设计前挡风曲面 2．设计顶盖曲面 3．添加圆角曲面
1-56
9.10 总结
自由曲面的灵活性给设计者提供了广阔的创意空间通过简单 地拖拽鼠标就可以在不同方向上改变曲面的形状实现设 计意图；通过丰富的分析工具可以定性或定量地了解曲 面的质量本章主要介绍了曲面的生成、编辑、分析等曲 面的设计方法也是自由曲面设计模块中最基本和常用的 功能读者可以在实践中不断区学习和掌握更高级的设计 丰富
1-38
1-39
1-40
1-41
1-42
1-43
1-44
1-45
1-46
1-47
1-48
9.8 相关工具
在自由风格外形设计模块中提供了丰富的辅助工具利用这些 工具可以方便地观察设定所生成的几何体部分工具还能 与几何体的创建工具一起使用进一步加强这些工具的功 能这里主要介绍以下几种相关工具

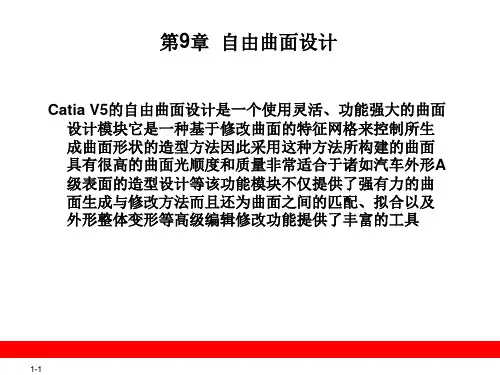

第9章 自由曲面设计
Catia V5的自由曲面设计是一个使用灵活、功能强大的曲面 设计模块它是一种基于修改曲面的特征网格来控制所生 成曲面形状的造型方法因此采用这种方法所构建的曲面 具有很高的曲面光顺度和质量非常适合于诸如汽车外形A 级表面的造型设计等该功能模块不仅提供了强有力的曲 面生成与修改方法而且还为曲面之间的匹配、拟合以及 外形整体变形等高级编辑修改功能提供了丰富的工具
1-26
1-27
1-28
1-29
1-30
1-31
1-32
1-33
1-34
1-35
1-36
1-37
9.7 形状分析
本小节主要介绍对几何元素的分析和检查以保证所设计曲线 、曲面的质量该模块提供分析功能包括：曲线连接性检 查、曲面连接性检查、拔模角分析、曲面曲率分析和曲 线曲率分析、曲面反射线分析、曲面转折线分析、亮度 显示线分析等等

图7-3-31 创建拉伸体
5．调用边倒圆命令，弹出边倒圆对话框，选择图7-3-32中的高亮显示的 边缘线作为倒角的边，单击指定新的位置，捕捉图中的下断点作为断点1， 指定半径为4，捕捉图中的上断点作为断点2，指定半径为7，单击完成边 倒圆操作。，定义拉伸方向“-YC轴”，拉伸深度20，单击求差选项，选 择完成拉伸体求差操作。
图7-3-12 艺术曲面的修剪 图7-3-13 修剪结果
2．调用修剪和延伸命令，系统弹出“修剪和延伸”对话框，如 图7-3-14所示。选择“类型”下拉表中“制作拐角”选项，选择 底部的艺术曲面作为目标面，注意图中的面的方向（箭头方向）， 刀具面选择左侧面的拉伸曲面，注意图中的面的方向（箭头方 向），完成曲面的修剪。
1．调用偏置曲线命令，如图7-3-23所示，选择图中高亮的曲线 作为要偏置的曲线，“类型”选择距离选项。注意图中箭头，
如果箭头反向，单击对话框中的反向按钮，输入偏置距离6.5， 如图7-3-24所示。
图7-3-23 曲线偏置
图7-3-24 偏置的分型线
2．调用拉伸命令，选择上步中的偏置曲线作为拉伸曲线，定义 拉伸方向为“ZC轴”，选择对称拉伸，深度为37，完成拉伸面 的创建，如图7-3-25所示。
图7-3-16 修剪曲面 图7-3-17 修剪结果
5．调用拉伸命令，选择图中高亮显示的“边缘线”作为拉伸对象， 定义拉伸方向为“-YC轴”，拉伸深度为37，完成拉伸的片体， 如图7-3-18所示。
图7-3-18 创建拉伸面
6．调用修剪和延伸命令，选择上述修剪的曲面为目标面，注意图中 的面的方向（箭头方向），选择前侧拉伸曲面作为刀具面，如图7-319所示，注意图中的面的方向（箭头方向），完成曲面的修剪，如 图7-3-20所示。

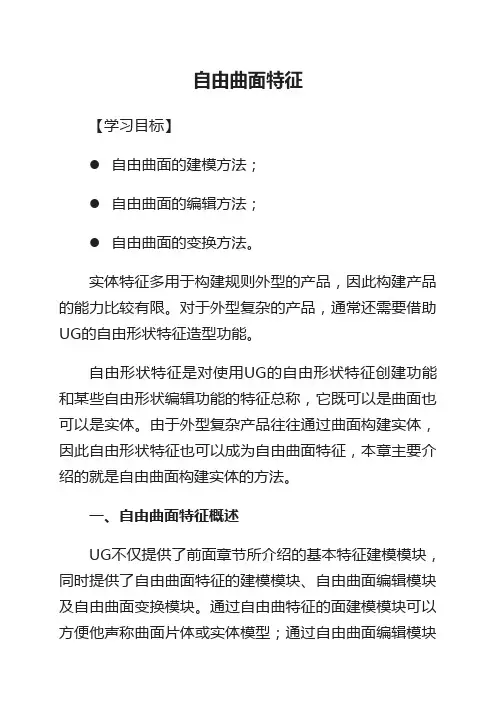

自由曲面特征 【学习目标】  自由曲面的建模方法；  自由曲面的编辑方法；  自由曲面的变换方法。 实体特征多用于构建规则外型的产品，因此构建产品的能力比较有限。对于外型复杂的产品，通常还需要借助UG的自由形状特征造型功能。 自由形状特征是对使用UG的自由形状特征创建功能和某些自由形状编辑功能的特征总称，它既可以是曲面也可以是实体。由于外型复杂产品往往通过曲面构建实体，因此自由形状特征也可以成为自由曲面特征，本章主要介绍的就是自由曲面构建实体的方法。 一、自由曲面特征概述 UG不仅提供了前面章节所介绍的基本特征建模模块，同时提供了自由曲面特征的建模模块、自由曲面编辑模块及自由曲面变换模块。通过自由曲特征的面建模模块可以方便他声称曲面片体或实体模型；通过自由曲面编辑模块和自由曲面变换模块可以实现对自由曲面的各种编辑修改操作。 1．曲面的创建概述 创建曲面的一般操作不走是：根据产品外形的要求，先建立用于构建曲面的边界曲线，或者根据实物测量的数据点生产曲线，然后利用UG提供的各种曲面构造方法创建曲面。 （1） 曲面创建的主要方法 自由曲面特征包括多种特征创建方式，它可以完成各种复杂曲面、片体、非规则实体的创建，总的来说可以分为如下几点类型。  利用一系列分布点作为定义几何来创建片体，主要用于逆向工程。这种由点生成的曲面是非参数化的，即生成的曲面与原始构造点不关联。当构造点编辑后，曲面不会产生关联性更新变换，如图8-1所示是空间的离散点。如图8-2所示是由这些离散点拟合的曲面。  利用曲线作为定义集合体来创建片体，这类曲面是全参数化的，在UG中称为全参数片体，即是全关联，参数化的曲面。当构造曲面的曲线被编辑修改后，曲面会自动更新，适用于大面积的曲面构造，如图8-3所示是引导线和截面线， 如图8-4所谓是截面线沿引导线扫描而成的曲面。  利用已有片体通过变形，复制创建片体，通过界面、桥接和偏置等方法创建的片体，有些方法常用于创建曲面的过渡，称为过渡曲面。
