2018年中考物理复习 第十单元 电功率 生活用电 第25课时 生活用电课时训练

专项训练(十) 电热器多挡位问题一、填空题1．[2018·成都]某款迷你电饭煲有加热和保温两挡。

其电路如图ZX10－1所示。

已知R1＝88Ω，R2＝2112Ω，开关S滑至于________(选填“1”或“2”)时是保温挡，保温10min产生的热量_______J。

图ZX10－12．图ZX10－2甲是某款电热水龙头，即开即热，冷热兼用，图乙是它的原理电路，下表给出了它的部分参数，R1、R2为电热丝，通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换，不考虑温度对电阻丝的影响，请回答下列问题：甲乙图ZX10－2额定电压220V额定功率温水2200W热水3000W(1)开关仅与1接触时，放出的水是________(选填“冷”“温”或“热”)水，此时电路中的电流是________A。

(2)R2的电阻是________Ω。

3．如图ZX10－3所示是电热水器的原理示意图，闭合开关S，热水器处于________(选填“加热”或“保温”)状态。

电热水器使用三脚插头是为了使电热水器的____________接地。

向电热水器的蓄水箱中装入10kg的水，把这些水由20℃加热到70℃时需吸收________J的热量；如果用热效率为70%的锅炉燃烧焦炭来提供这些热量，则需要完全燃烧________kg焦炭。

[已知水的比热容为4.2×103J/(kg·℃)，焦炭的热值为3.0×107J/kg]图ZX10－3二、计算题4．[2018·盐城]在综合实践活动中，小峰设计了一种煮饭电路，如图ZX10－4甲所示。

图中R1和R2均为电热丝，S1是自动控制开关，煮饭时将该电路接入220V的电路中，在20min内，电路总功率随时间变化的图像如图乙所示。

求：(1)0～5min内通过R1的电流。

(2)30min内电路消耗的电能。

(3)10～15min内R1的电功率。

图ZX10－45．如图ZX10－5所示是某型号电压力锅工作电路简图，下表是其部分参数。

中考真题演练（一）填空题1．（北京市东城区）家庭电路的电压是______伏；家庭电路中各用电器的连接都是采用_____联；造成家庭电路中电流过大的原因：一是用电器的总功率过大；二是_______．2．（北京市西城区）如图所示的电笔结构示意图，其中必须用绝缘材料制作的是_________．第2题图3．（北京市西城区）家庭电路中电流过大的原因，可能是用电器的总功率过大，也可能是发生了________．4．（山东省）发现有人触电，应当赶快__________，或者用干木棍、竹竿将电线挑开．5．（安徽省）图中A、B两点均是灯头接导线的螺丝．当电路中的开关都断开时，站在地上的人用手接触电路中的A点，他_________触电；用手接触电路中的B点，他_______触电（选填“会”或“不会”）．第5题图6．（江西省）家庭电路中电流过大的原因：一是________，二是____________．7．（福州市）保险丝是__________联在电路中，起保护_______和________的作用．8．（河南省）小明家买来的洗衣机上带的是三脚插头，由于家中没有三孔插座，于是他把三脚插头换成两脚插头安在两孔插座上，洗衣机照样工作，但这样做在_____时，会造成触电事故．9．（长沙市）我国家庭电路的电压是______伏．10．（云南省）小刚家月初电能表示数为□5□6□2□4□8，月末电能表示数为□5□7□0□4□8，所缴电费的标准为0.35元/度，小刚家该月应缴电费________元．选用保险丝时，应使它的额定电流____电路正常工作的最大电流．11．（成都市）炎热的夏天，人们同时使用多台空调时，常因电流过大，致使干路上的_______熔断，产生这种故障的原因是用电器的_______过大．12．（镇江市）对人体安全的电压不高于________伏．发现有人触电，应立即断开电源开关，使电路________．13．（绍兴市）家庭照明电路中各用电器的连接方式是_______联．如图是用测电笔采判别火线和零线的方法，正确的是________图．A B第13题图（二）选择题1．（北京市海淀区）下列四种做法中正确的是（）A．用湿布擦点亮的台灯灯泡B．在有绝缘外皮的通电导线上的晾衣服C．发生触电事故时应首先切断电源D．用湿手扳动家庭电路中的开关2．（北京市朝阳区）在日常生活中，符合安全用电常识的做法是（）A．用湿抹布擦电灯泡B．有金属外壳的家用电器，金属外壳不接地C．发生火灾时，首先切断电源D．保险丝烧断后，可用铜丝代替保险丝接上3．（沈阳市）当有人触电时，可以采取的正确做法是（）A．立即用手将触电者拉开B．赶快切断电源C．用干燥的木棍将电线挑开D．用没有绝缘柄的剪刀将电线剪断4．（甘肃省）某家庭电路中的保险丝熔断后，换上新的保险丝又立即熔断，则下列因素中不可能造成的故障的是（）A．电路中某处发生断路B．电路中某处发生短路C．电路中的用电器总功率过大D．保险丝的额定电流过小5．（南京市）随着人民生活水平的提高，家用电器不断增多．为了安全用电，以下措施正确的是（）A．照明电路中保险丝安装在地线上B．在现有的照明电路中，增加用电器时只需换上足够粗的保险丝即可C．在现有的照明电路中，增加用电器时一定要同时考虑电能表、输电线和保险丝的承受能力D．在现有的照明电路中，增加用电器时只需考虑电能表和保险丝的承受能力6．（福州市）如图所示为硬导线与螺丝压按式接线柱的连接，其中正确的是（）A．B．C．D．第6题图7．（福州市）在表演台上，某人声称具有特异功能_______“不怕电”．他把灯泡接到家庭电路的两根电线上，灯泡亮．取下灯泡后，他用双手同时抓住这两根电线芯，并让别人用测电笔触其肌肤，众人见氖管发光而瞠目结舌。

第二部分物质科学（一）[课时训练25 电功和电功率]|基础过关|一、选择题1．2015·宁波如图K25－1所示，电源电压不变，R1是光敏电阻，其阻值大小随光照强度的增强而减小。

闭合开关S后，当光照强度增大时()A．通过R2的电流变大B．电路总电阻变大C．R1消耗的功率变小D．要保持电流表示数不变，应将滑片P向右移图K25－22．2014·宁波如图K25－2所示的电路，闭合开关S，当滑片P向右移动过程中()A．小灯泡变亮B．电流表示数变大C．电压表示数变小D．电路的总功率变大3．灯泡L上标有“2.5 V”的字样，它的电阻随它两端电压的变化关系如图K25－3所示。

下列说法中正确的是()A．灯泡L的额定电流是0.2 AB．灯泡L正常发光时的电阻是10 ΩC．灯泡L的额定功率是6.25 WD．灯丝的电阻随电压的增大而减小图K25－3 图K25－44．如图K25－4所示，将标有“12 V 6 W”的灯泡L1和“6 V 6 W”的灯泡L2并联后，接在6 V的电源上(设灯丝电阻不变)，则()A．两灯的实际功率之和等于12 W B．两灯的实际功率之和大于12 WC．灯泡L1比灯泡L2亮D．灯泡L2比灯泡L1亮5．2017·眉山如图K25－5所示，电源电压为6 V且保持不变，R0＝30 Ω，滑动变阻器的规格为“20 Ω 1 A”，电流表的量程为“0～0.6 A”，小灯泡上标有“3 V 1.5 W”字样。

不考虑灯丝电阻变化，保证电路安全，则()图K25－5A．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是4～20 ΩB．当S闭合，S1、S2都断开时，电路消耗最大功率是3.6 WC．当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4 WD．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15 Ω6．把标有“6 V 6 W”的灯泡L1和“6 V 3 W”的灯泡L2串联后接在某电源的两端，其中一只正常发光，另一只没有达到额定功率，假设两灯泡电阻不变，则下列说法正确的是()A．灯泡L1正常发光B．灯泡L2正常发光C．灯泡L1、L2的实际功率之比为1∶1D．灯泡L1、L2的实际功率之比为2∶17．图K25－6是某种汽车质量测试仪(俗称地磅)的工作原理图。

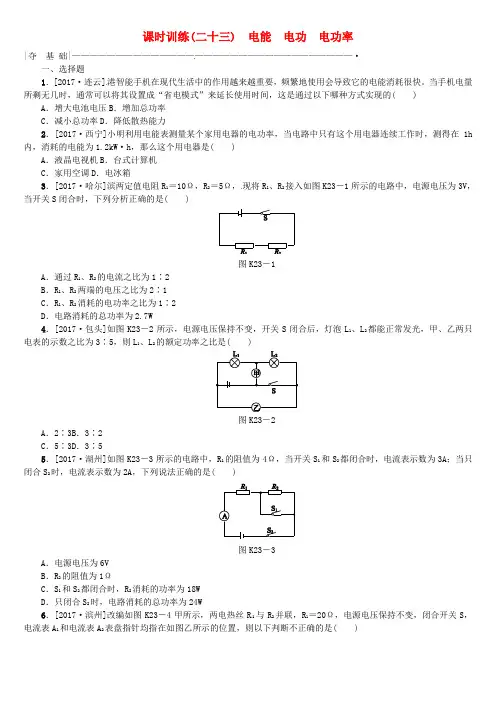

课时训练(二十三) 电能电功电功率|夺基础|————————————————————————————————·一、选择题1．[2017·连云]港智能手机在现代生活中的作用越来越重要，频繁地使用会导致它的电能消耗很快。

当手机电量所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过以下哪种方式实现的( ) A．增大电池电压B．增加总功率C．减小总功率D．降低散热能力2．[2017·西宁]小明利用电能表测量某个家用电器的电功率，当电路中只有这个用电器连续工作时，测得在1h 内，消耗的电能为1.2kW·h，那么这个用电器是( )A．液晶电视机B．台式计算机C．家用空调D．电冰箱3．[2017·哈尔]滨两定值电阻R1＝10Ω，R2＝5Ω，现将R1、R2接入如图K23－1所示的电路中，电源电压为3V，当开关S闭合时，下列分析正确的是( )图K23－1A．通过R1、R2的电流之比为1∶2B．R1、R2两端的电压之比为2∶1C．R1、R2消耗的电功率之比为1∶2D．电路消耗的总功率为2.7W4．[2017·包头]如图K23－2所示，电源电压保持不变，开关S闭合后，灯泡L1、L2都能正常发光，甲、乙两只电表的示数之比为3∶5，则L1、L2的额定功率之比是( )图K23－2A．2∶3B．3∶2C．5∶3D．3∶55．[2017·湖州]如图K23－3所示的电路中，R1的阻值为4Ω，当开关S1和S2都闭合时，电流表示数为3A；当只闭合S2时，电流表示数为2A，下列说法正确的是( )图K23－3A．电源电压为6VB．R2的阻值为1ΩC．S1和S2都闭合时，R2消耗的功率为18WD．只闭合S2时，电路消耗的总功率为24W6．[2017·滨州]改编如图K23－4甲所示，两电热丝R1与R2并联，R1＝20Ω，电源电压保持不变，闭合开关S，电流表A1和电流表A2表盘指针均指在如图乙所示的位置，则以下判断不正确的是( )图K23－4A．R1∶R2＝5∶1B．电源电压是10VC．R2的电功率是20WD．R1工作2min所放出的热量为600J7．[2017·常州]如图K23－5甲所示的电路中，电源电压可调，灯L1、L2的额定电压均为6V，灯L1、L2的I－U图像如图乙所示，闭合开关S，逐步调大电源电压至电路允许的最大值，此时( )图K23－5A．L1正常发光B．电源电压为12VC．电路总电阻为30ΩD．电路总功率为2.4W8．[2017·毕节]如图K23－6所示的电路，闭合开关S，当滑片向左移动时，不考虑灯丝电阻受温度的影响。
