户外插灯与户外贴片区别(简版)

直插式椭圆LED在线路板上垂直精度差，灯角有高低
表贴保证更好的光学效果
重量
表贴材料更轻便，胶体少
一组三颗灯，材料多，胶体厚
表贴减轻了整屏的重量，降低了安装承重的要求
混光
表贴技术应用的设计结构为三合一
直插式一组需要有红、绿、蓝三颗分立的椭圆形LED
表贴模组的混光效果好于直插式椭圆LED模组，尤其适合于近距离观
对比度
由于三合一的设计结构，全彩SMD尺寸小、发光面积小，黑区面积广，大大提高了LED全彩显示屏的对比度
一组需要三颗灯，整屏颜色一致性差
表贴优
自Байду номын сангаас化生产
表贴LED能够使用全自动贴片机进行自动化贴片，生产效率高。自动化贴片生产还能提高SMD在线路板上的垂直精度
表贴产品与传真直插产品的对比
SMD表贴
DIP直插
对比结果
视角
水平方向≥140
垂直方向≥120
水平方向≥120
垂直方向≥110
表贴优
配光
SMD因为设计结构为三合一结构，即红、绿、蓝三颗芯片全部封装在一个支架碗杯之中，形成一个灯珠贴片，
红、蓝、绿三个灯独立显色，同一画面在不同角度有偏色现象
表贴在不同角度红、绿、蓝三种亮度的匹配一致性高度一致

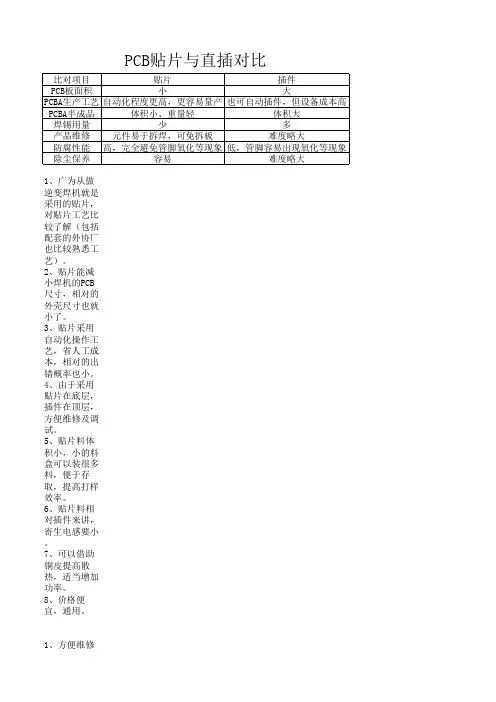

PCB贴片与直插对比
1、广为从做逆变焊机就是采用的贴片，对贴片工艺比较了解（包括配套的外协厂也比较熟悉工艺）。

2、贴片能减小焊机的PCB尺寸，相对的外壳尺寸也就小了。

3、贴片采用自动化操作工艺，省人工成本，相对的出错概率也小。

4、由于采用贴片在底层，插件在顶层，方便维修及调试。

5、贴片料体积小，小的料盒可以装很多料，便于存取，提高打样效率。

6、贴片料相对插件来讲，寄生电感要小。

7、可以借助铜皮提高散热，适当增加功率。

8、价格便宜，通用。

1、方便维修
2、生产效率高，用程序控制贴片取代了人工插件。

3、成本低
4、贴片料正在逐步取代插件料，是电子行业发展的趋势。

贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻6 1，贴片比插件体积小。

2，贴片可以机器贴片，提高效率。

3，小功率贴片贴在PCB板有助散热。

4，无引线，成本低。

工艺）。

积缩小40%~60%，重量减轻60%~80%。

贴片元件可靠性高、抗振能力强。

焊点缺陷率低。

高频特性好。

减少了电磁和射频干扰
减少了电磁和射频干扰。

易于实现自动化，提高生产效率。

降低成本达30%~50%。

节省材料、能源
、能源、设备、人力、时间等。

led灯珠型号怎么区分？分享一个简单的方法要想区分led灯珠有什么好的办法呢？毕竟不是每个工程或采购都是电子专业。

只有了解LED灯珠型号，才能更好地购买或选型。

所以，了解LED灯珠型号还是非常有必要：如何快速区分LED灯珠型号呢？回答这个问题之前我们先来看看LED灯珠分类。

LED灯珠按封装类型主要可以分为贴片led灯珠，插件led灯珠，大功率led灯珠和COB led灯珠4大类。

贴片led灯珠可以分别小功率，中功率和大功率贴片led灯珠。

如果，你是找指示类的LED灯珠，一般来说，你就需要找小功率的LED灯珠。

比如，0.06w的贴片led灯珠，比如0201贴片灯珠，0402贴片灯珠，0603贴片灯珠，0805贴片灯珠和1206贴片灯珠等。

或者3mm直插led灯珠，5mm直插led灯珠，8mm 直插led 灯珠和10mm 直插led灯珠等。

当然，也有一些异形的插件灯珠，比如2mm奶嘴型，4mm平头型，234方形，557方形，食人鱼插件灯珠，小蝴蝶灯珠等。

这样的话，你按封装类型结合功率大小来区分，其实就比较容易了。

当然，前面我们只是讲了小功率灯珠，而且只是用在指示灯应用上的一些型号，事实上，led灯珠的应用极广。

它不仅仅是应用在指示用，它还广泛应用在通用照明，医疗器械，美容，杀菌以及珠宝店，面包店，商场猪肉档等商用照明产品上。

特别是随着彩光LED灯珠的技术提升，舞台灯，灯光节，夜幕下的彩色的夜景，到处都有LED灯珠的应用。

经过，前面的了解，我们知道了LED灯珠的应用极广。

所以，我们也可以根据用途来划分LED灯珠类型。

比如，指示类灯珠，通用照明类灯珠，汽车灯灯珠，商用照明类，户外照明用灯珠等。

这样分类其实是想告诉你，LED灯珠型号区分，其实有很多种方法。

但是采用封装类型来分类，结合功率大小或颜色来区分，是最简单的。

举个例子来说吧。

如果你要找贴片LED灯珠，也就是SMD灯珠，那么，你首先是确定贴片LED灯珠的功率。

贴片3014/3020/3528/5050 的区别3014/3020/3528/5050指的是贴片元件的外形尺寸：3014：元件长3.0mm，宽1.4mm 功率：0.1W 9-13LM一两个LM一个档工作电压：3.0-3.43528：元件长3.5mm，宽2.8mm 功率：0.06W 6-9LM 一个LM一个档工作电压：3.0-3.45050：元件长和宽都是5mm. 功率：0.2W 17-27LM两三个LM一个档工作电压：3.0-3.4尺寸不一样，功率也不一样，各厂家标准都不太一样。

工厂从产品的芯片来源控制，封装用的高导热硅胶体，及采用台湾最前沿的光衰控制技术，环环相扣，从而生产出符合照明灯具高流明、高散热、低光衰的LED 灯珠。

3014灯珠LED日光灯，球泡灯，吸顶灯，面板灯,筒灯专用（3014）灯珠。

从成本，及性能上来看，它更具有目前许多型号无法比似的特点：高流明，高亮度，体积小，散热快，在照明灯具设计上，更加灵活，成本更低，对高要求的客户，能满足一些以往无法达到的高流明要求，目前已获LED日光灯、LED背光，照明灯具方面的厂家的青睐，已经开始大批量在生产，特殊的散热技术,从整灯具成本比较高，3014占有绝对的优势。

因此，目前在LED日光灯散热导上是比较好的产品选择。

3014/3020/3528/5050贴片的区别有以下几点：欢迎大家补充说明一、体积尺寸小：3.0*1.4*0.8mm（长*宽*高）二、散热结构不一样：3014采用独特的LED散热结构，其芯片放置于接脚上，有助于芯片节点的散热，芯片节点温度不会产生累积。

从而保证灯珠的使用寿命和良好使用性，低光衰。

另外3014的热阻低于同类产品，在常温下测试，优于同类产品（3020/3528/5050）。

三、工作的正向电流不一样：3014 IF=30MA3020 IF=20MA3528 IF=20MA5050 IF=60MA更省成本：3014产品芯片具有特殊的散热技术，电流可以在30MA正常使用，灯珠亮度高达9-11LM，相对同类亮度的产品来说，流明更高，使用颗数更少，从整体灯具成本来看，3014具有绝对优势，同时3014在散热方面也比同类产品要好很多，完全可以超越3528等同类产品。
