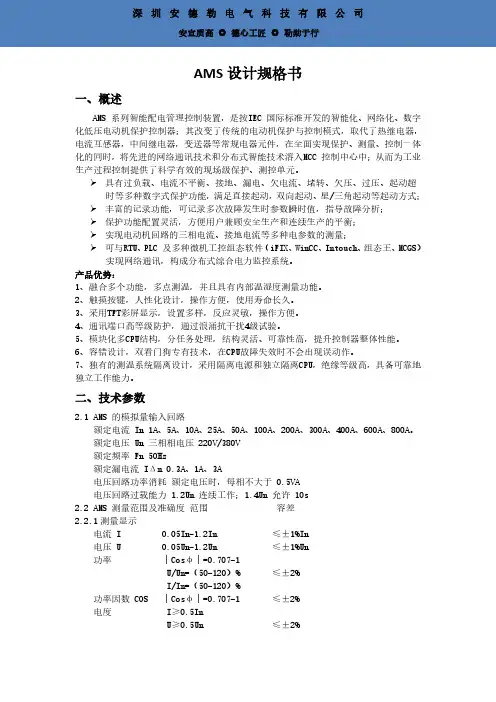

深圳安德勒电气科技有限公司安宜质高◎德心工匠◎勒勋于行AMS设计规格书一、概述AMS系列智能配电管理控制装置，是按IEC 国际标准开发的智能化、网络化、数字化低压电动机保护控制器；其改变了传统的电动机保护与控制模式，取代了热继电器，电流互感器，中间继电器，变送器等常规电器元件，在全面实现保护、测量、控制一体化的同时，将先进的网络通讯技术和分布式智能技术溶入MCC 控制中心中；从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。

具有过负载、电流不平衡、接地、漏电、欠电流、堵转、欠压、过压、起动超时等多种数字式保护功能，满足直接起动，双向起动、星/三角起动等起动方式；丰富的记录功能，可记录多次故障发生时参数瞬时值，指导故障分析；保护功能配置灵活，方便用户兼顾安全生产和连续生产的平衡；实现电动机回路的三相电流、接地电流等多种电参数的测量；可与RTU、PLC 及多种微机工控组态软件（iFIX、WinCC、Intouch、组态王、MCGS）实现网络通讯，构成分布式综合电力监控系统。

产品优势：1、融合多个功能，多点测温，并且具有内部温湿度测量功能。

2、触摸按键，人性化设计，操作方便，使用寿命长久。

3、采用TFT彩屏显示，设置多样，反应灵敏，操作方便。

4、通讯端口高等级防护，通过浪涌抗干扰4级试验。

5、模块化多CPU结构，分任务处理，结构灵活、可靠性高，提升控制器整体性能。

6、容错设计，双看门狗专有技术，在CPU故障失效时不会出现误动作。

7、独有的测温系统隔离设计，采用隔离电源和独立隔离CPU，绝缘等级高，具备可靠地独立工作能力。

二、技术参数2.1 AMS 的模拟量输入回路额定电流 In 1A、5A、10A、25A、50A、100A、200A、300A、400A、600A、800A。

额定电压 Un 三相相电压 220V/380V额定频率 Fn 50Hz额定漏电流 IΔn 0.3A、1A、3A电压回路功率消耗额定电压时，每相不大于 0.5VA电压回路过载能力 1.2Un 连续工作；1.4Un 允许 10s2.2 AMS 测量范围及准确度范围容差2.2.1测量显示电流 I 0.05In-1.2In ≤±1%In电压 U 0.05Un-1.2Un ≤±1%Un功率│Cosφ│=0.707-1U/Un=（50-120）% ≤±2%I/In=（50-120）%功率因数 COS │Cosφ│=0.707-1 ≤±2%电度 I≥0.5InU≥0.5Un ≤±2%Cosφ≥0.82.2.2保护动作准确度定时限保护电流启动值设定值的±5%定时限保护延时时间延时设定值＜2s 时±20ms延时设定值≥2s 时±1%反时限保护电流误差动作电流I与计算电流Iε的误差：±3%或±0.02In 反时限保护时间误差±5%×（1–I/80Is）或±40ms返回系数 0.952.2.3辅助电源电源电压（交直流两用） 85V-265V.AC，50Hz 或 90V-265V.DC功耗正常工作时≤3W保护启动时≤5W辅助电源允许中断时间 600ms2.2.4开关量（二进制）输入开关量输入数目 8 个无源干接点隔离方式光隔离内置供电电压 5VDC最大外部电阻≤1000Ω输入量变换响应时间≤100ms2.2.5继电器输出跳闸继电器 R1 常开接点跳闸继电器 R2 常闭/常开接点合闸继电器 R3 常开接点报警继电器 R4 常开接点备用继电器 R5 常开接点2.2.6输出接点额定负载控制继电器 R1-12A /250Vac；R2-12A/250Vac；R3-12A/250Vac信号继电器 R4- 5A//250Vac；R5- 5A//250Vac2.2.7模拟量变送输出变送电参量 B 相电流对应输出模拟量 4 - 20mA负载电阻≤500Ω输出纹波不大于 2 倍基本误差值响应时间 50ms2.2.8通讯通讯接口 RS485通讯规约 RTU通讯速率 9600bps、19200bps、115200bps2.2.9 环境条件允许温度工作 -10℃～＋55℃储存 -25℃～＋70℃相对湿度≤95% 无凝结2.3 电气试验绝缘电阻标准 GB/T14598.3额定绝缘电压小于63V 100MΩ/250V额定绝缘电压大于63V 100MΩ/500V绝缘试验标准 GB/T14598.3介质强度试验 2kV(r.m.s.),50Hz，1min冲击电压试验 5kV(峰)；1.2/50μs2.3.1 EMC 电磁兼容性标准 GB/T14598 IEC60255-221MHz 脉冲群干扰Ⅲ级共模 2.5kV(峰)，1MHz差模 1.0kV(峰)，100kHz工频干扰 A级开入回路共模 300V，50Hz差模 150V，50Hz静电放电干扰Ⅳ级±15kV射频电磁场幅射干扰Ⅲ级频率：80MHz～1000MHz；场强：10V/m射频传导干扰Ⅲ级频率：150kHz～80MHz；场强：10V电快速瞬变干扰 A级电源、开入、开出回路±4kV；5kHz和100kHz通信回路±4kV；5kHz和100kHz浪涌干扰Ⅳ级电源、开入、开出回路线-地±2kV、线-线±1kV通信回路线-地±1kV传导发射限值电源回路 150kHz~30MHz辐射发射限值 30MHz～1000MHz三、保护功能注：以下所有保护的动作方式都有三种方式：①不动作②报警③跳闸①不动作：无报警信息，无继电器输出动作；②报警：屏幕弹出报警信息，同时报警继电器R4动作，由常开变成常闭；③跳闸：屏幕弹出报警信息，跳闸继电器R1（常开变成常闭）或者R2（常闭变成常开）动作，同时动作报警继电器R4（常开变成常闭）。

软件产品规格说明书模板一、产品概述1.1产品名称：XXX软件1.2产品版本：V1.01.3产品功能：XXX软件是一款面向XXX领域的专业XXX软件，具有XXX、XXX、XXX等丰富的功能模块，可以满足用户在XXX方面的各种需求。

1.4产品定位：XXX软件定位于为XXX领域的XXX人士提供高效、便捷、全面的XXX解决方案，帮助用户提高工作效率，降低成本，提升竞争力。

1.5产品优势：XXX软件具有以下几个方面的优势：-具备XXX领域的专业知识和经验，能够为用户提供专业化的解决方案；-丰富的功能模块，可以满足不同用户的多样化需求；-便捷的操作界面，用户友好的交互体验；-稳定可靠的软件性能，保障用户工作的顺畅进行。

1.6产品目标：XXX软件的目标是成为XXX领域的领先品牌，为用户提供最优质的XXX解决方案，成为用户信赖的长期合作伙伴。

二、产品功能2.1 XXX功能模块：- XXX模块：实现XXX功能，XXX特点；- XXX模块：实现XXX功能，XXX特点；- XXX模块：实现XXX功能，XXX特点；2.2 XXX功能模块：- XXX模块：实现XXX功能，XXX特点；- XXX模块：实现XXX功能，XXX特点；- XXX模块：实现XXX功能，XXX特点；2.3 XXX功能模块：- XXX模块：实现XXX功能，XXX特点；- XXX模块：实现XXX功能，XXX特点；2.4 XXX功能模块：- XXX模块：实现XXX功能，XXX特点；- XXX模块：实现XXX功能，XXX特点；- XXX模块：实现XXX功能，XXX特点；2.5 XXX功能模块：- XXX模块：实现XXX功能，XXX特点；- XXX模块：实现XXX功能，XXX特点；- XXX模块：实现XXX功能，XXX特点；2.6 XXX功能模块：- XXX模块：实现XXX功能，XXX特点；- XXX模块：实现XXX功能，XXX特点；三、产品技术参数3.1软件平台：支持Windows、Mac、Linux等多个操作系统平台3.2开发语言：采用XXX语言开发3.3数据库：支持XXX数据库3.4硬件环境：最低配置为XXX，推荐配置为XXX3.5软件接口：支持XXX、XXX等接口3.6网络要求：需要联网使用，支持XXX网络四、产品使用说明4.1安装说明：用户可以通过XXX方式进行安装，XXX步骤。

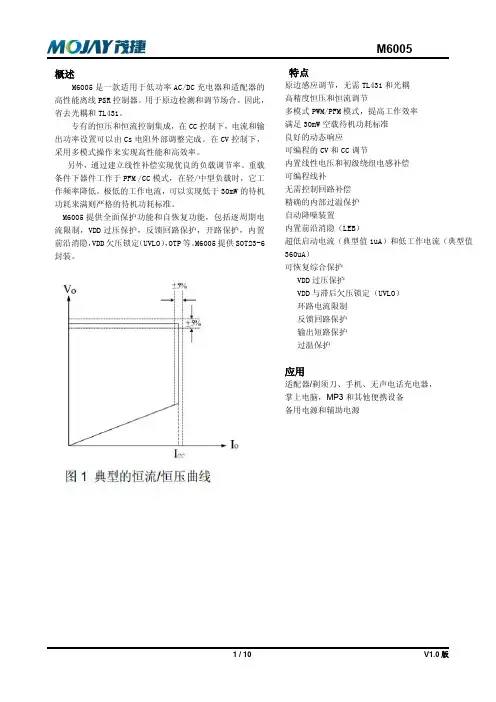

概述M6005是一款适用于低功率AC/DC 充电器和适配器的高性能离线PSR 控制器。

用于原边检测和调节场合。

因此，省去光耦和TL431。

专有的恒压和恒流控制集成，在CC 控制下，电流和输出功率设置可以由Cs 电阻外部调整完成。

在CV 控制下，采用多模式操作来实现高性能和高效率。

另外，通过建立线性补偿实现优良的负载调节率。

重载条件下器件工作于PFM /CC 模式，在轻/中型负载时，它工作频率降低。

极低的工作电流，可以实现低于30mW 的待机功耗来满则严格的待机功耗标准。

M6005提供全面保护功能和自恢复功能，包括逐周期电流限制，VDD 过压保护，反馈回路保护，开路保护，内置前沿消隐，VDD 欠压锁定（UVLO），OTP 等。

M6005提供SOT23-6封装。

特点原边感应调节，无需TL431和光耦高精度恒压和恒流调节多模式PWM/PFM 模式，提高工作效率满足30mW 空载待机功耗标准良好的动态响应可编程的CV 和CC 调节内置线性电压和初级绕组电感补偿可编程线补无需控制回路补偿精确的内部过温保护自动降噪装置内置前沿消隐（LEB）超低启动电流（典型值1uA）和低工作电流（典型值360uA）可恢复综合保护VDD 过压保护VDD 与滞后欠压锁定（UVLO）环路电流限制反馈回路保护输出短路保护过温保护应用适配器/剃须刀、手机、无声电话充电器，掌上电脑，MP3和其他便携设备备用电源和辅助电源引脚功能描述：脚位名称功能1FB反馈电压2GND 地3CS 电流检测4ED 使能驱动5BD 外部三极管基极驱动6VDD供电图片2典型应用电路参数数值VDD电压-0.3to30VFB输入电压-0.3to7VCS输入电压-0.3to7VED输入电压-0.3to7VBD输入电压-0.3to7V最小/最大工作结温-40to150℃最小/最大储存温度-55to150℃焊接温度(10s)260℃注：最大极限值是指超出该工作范围，芯片有可能损坏。

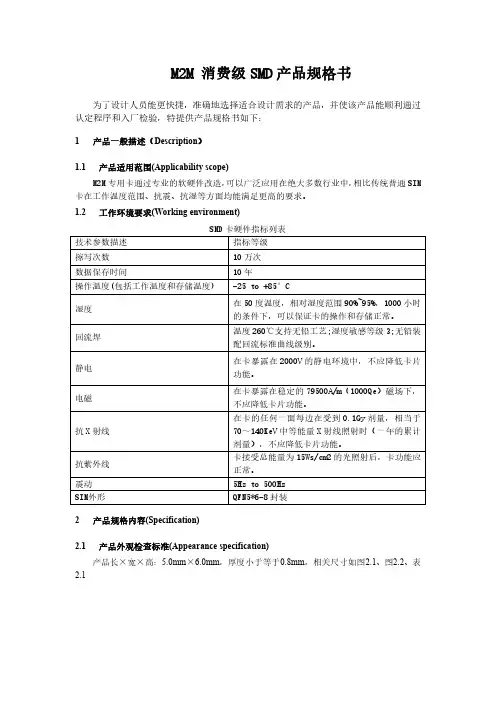

M2M消费级SMD产品规格书为了设计人员能更快捷，准确地选择适合设计需求的产品，并使该产品能顺利通过认定程序和入厂检验，特提供产品规格书如下：1产品一般描述（Description）1.1产品适用范围(Applicability scope)M2M专用卡通过专业的软硬件改造，可以广泛应用在绝大多数行业中，相比传统普通SIM 卡在工作温度范围、抗震、抗湿等方面均能满足更高的要求。

1.2工作环境要求(Working environment)SMD卡硬件指标列表技术参数描述指标等级擦写次数10万次数据保存时间10年操作温度(包括工作温度和存储温度)-25to+85°C湿度在50度温度，相对湿度范围90%~95%，1000小时的条件下，可以保证卡的操作和存储正常。

回流焊温度260℃支持无铅工艺;湿度敏感等级3;无铅装配回流标准曲线级别。

静电在卡暴露在2000V的静电环境中，不应降低卡片功能。

电磁在卡暴露在稳定的79500A/m（1000Qe）磁场下，不应降低卡片功能。

抗X射线在卡的任何一面每边在受到0.1Gy剂量，相当于70～140KeV中等能量X射线照射时（一年的累计剂量），不应降低卡片功能。

抗紫外线卡接受总能量为15Ws/cm2的光照射后，卡功能应正常。

震动5Hz to500HzSIM外形QFN5*6-8封装2产品规格内容(Specification)2.1产品外观检查标准(Appearance specification)产品长×宽×高：5.0mm×6.0mm，厚度小于等于0.8mm，相关尺寸如图2.1、图2.2、表2.1图2.1图2.2表2.1注：D2值推荐选取3.9mm，E2值推荐选取3.3mm。

QFN5*6-8芯片的8个管脚中，5个管脚应与无线模块的相应设备相连，3个管脚不用。

图2.3为管脚定义：图2.3QFN5*6-8封装芯片管脚定义下表为管脚定义：管脚序号触点信号解释1VSS接地2NULL未定义3I/O数据输入/数据端口4NULL未定义5NULL未定义6CLK时钟信号输入端7RST复位信号输入端8VDD供电电压输入端QFN5*6-8封装芯片管脚定义列表2.2产品电气特性（结构件除外）(Electronic specification)电气特性遵循GSM11.11第5章节的电信号的相关定义。

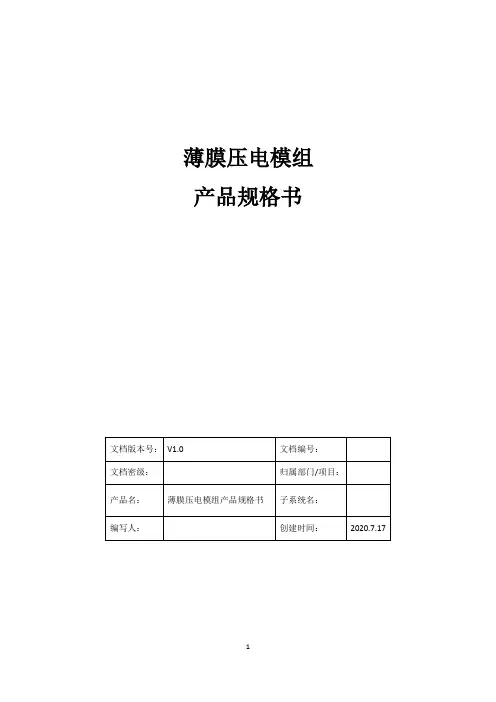

薄膜压电模组产品规格书编辑历史目录1产品简介 (4)1.1产品特点 (4)1.2产品业务形态 (4)1.3产品形态说明 (5)2薄膜压电模组主要参数规格 (5)2.1薄膜压电各个模块功能参数 (5)3非功能需求 (6)3.1规则变更需求 (6)3.2产品服务需求 (7)1产品简介本薄膜压电模组具有轻质超薄、抗电磁干扰、防水、防止假触摸、超低功耗、价格低廉以及经久耐用等特性，可广泛应用于家电控制、可穿戴设备、医疗电子等领域。
