线路板设计工程师中级考试试题(基础知识) 一、单项选择(30分) 1、线路图设计是以下哪个软件完成的 ( A ) A PADS Logic B PADS Layout 2、线路板设计是以下哪个软件完成的 ( B ) A PADS Logic B PADS Layout 3、PADS 2005软件中讲到的元件有几种封装 ( C ) A 1个 B 2个 C 3个 4、PADS Logic进入元件封装的是以下哪个 ( A ) A Part Editor B Part attribute manager C Part New 5、绘制线路图Busses总线输入方式有几种 ( A ) A 2 B 3 C 4 6、绘制线路图光标模式有几种 ( B ) A 3 B 4 C 5 7、Pad2005元件库系统提供多少个有元件的路径 ( B ) A 12 B 13 C 14 8、Pads Logic进入系统参数设定快捷键是 ( B ) A Ctrl+Alt+G B Ctrl+Enter C Ctrl+Alt+C 9、Pads Logic中有几种栅格设定 ( B ) A 1种 B 2种 C 3种 10、 Pads Logic中是的系统提供的电源电压是 ( A ) A +5V B VDD C VCC 11、Pads Logic中网络表传导到POWER PCB的工具栏我们讲的常用几个按钮 ( A ) A 3 B 4 C 5 12、在Pads Layout中是系统提供了的单位是 ( C ) A M B CM C MM 13、 Pads Logic中Part封装中可以包含多少个CAE封装 ( A ) A 不限 B 1个 C 2个 14、 Pads Logic中PART封装中CAE封装与PCB封装脚数关系 ( B ) A CAE大于等于PCB B CAE小于等于PCB C 以上二种都行 15、 Pads Logic导入Layout时会弹出记事本错误的是 ( A ) A 元件库不对应 B Logic里文件没画完 C 文件里元件太多 16、Pads logict和Pads Layout关系说法不正确的是（ B ） A 都可以直接输入中文 B 都不可以互导网络 C 都可以生成BOM文件 17、线路板设计时对走线说法正确的是 ( A ) A 先短后长 B先长后短 C 以上说法都错 18、线路板平面层可以走多少网络 ( A ) A 1 B 2 C 3 19、线路板设计工作界面中对设计工具和修改工具的区别哪种说法是错的（ B ） A 添加新的网络 B 移动元件位置 C 修改走线位置 20、PADS Layout文件与Protel99文件说法错误的（ B ） A PCB设计软件 B两者不可以互导 C前者刷新速度更快 21、线路板设计中键盘缩小的快捷键是以下哪个（ C ） A Pause break B Page Up C Page Down 22、下列哪一个是正确表达了光标会自动定位在C1上，并高亮显示（ C ） A C1SS B GGC1 C SSC1 23、一般PCB板走线宽度最小可以做到多少MM （ A ） A 0.127 B 0.145 C 0.165 24、Layout走线时走线方式最好的是哪种（ A ） A 圆弧 B 斜角 C直角 25、线路板设计中四层设计分层EMC最好的（ C ） A SSGP B PSSG C SPGS 26、线路板设计中地线回路在EMC设计中最好的是（ B ） A 回路面积大好 B 回路面积小好 C 回路面积适中好 27、线路板设计中自定义顶层在哪一层（ B ） A 24层 B 25层 C 26层 28、晶振放置位置说法正确的是（ A ） A 靠近所在IC B 靠近输出接口 C 靠近输入接口 29、查找网络的快捷键是（ B ） A Ctrl+Alt+A B Ctrl+Alt+J C Ctrl+Alt+B 30、PCB设计中过虑器有几种方式可以进行选择（ A ） A 3 B 4 C 5 二、不定选择(60分，每题2分) 以下哪些不是Pads Logic的状态窗口下的内容（ A ） A 元件大小 B 元件封装 C 元件类型 以下哪些不是Pads Logic的光标模式（ B ） A Normal B Full Cross C Full screen 以下是Pads Layout的主工作界面的有 ( ABC ) A 工具栏 B 原点 C 状态栏 以是Pads Layout的布线时提供走线的方式有 ( AC ) A 圆弧 B 对角和直角 C任意角度和直角 以下哪些是Pads Layout在导入的格式 ( ABC ) A .OLE B .EMN C .DXF 以下哪些是Pads Layout在导出的格式 ( AC ) A .ASC B .TXT C .OLE 以下哪些是Pads Layout中元件库(L ibrary)的内容 ( ABC ) A PARTS B LINES C CAE 以下说法正确的有 ( ABC ) A PCB设计里有查找元件功能 B PCB板走线时可以走圆弧 C LOGIC里联线不可以走圆弧 下列翻译正确的有（ AC ） A Undo=取消 B Cut=粘贴 C Copy=复制 10、PCB设计中点击右键中以下翻译正确的有 ( ABC ) A Select components 表示选择元件 B Select Nets 表示选择网络 C Select Board Outline 表示选择边框 11、PCB设计中的设计工具盒（Design Toolbox）下说法正确的有（ ABC ） A 不可以删除元件 B 可以移动元件 C 不可以修改网络名 12、以下说法正确的有（ AC ） A POWER PCB5.0的文件在PADS Layout可以打开 B PADS Layout的文件在PCB4.0可以打开 C PADS Layout可以直接输入中文字体 13、Layout设计中对以下功能键说法错误的是（ AC ） A Page Down键是放大视图 B Home键设计边框将完全显示在视图内 C Page up键缩小视图 14、Layout设计中设置栅格包括以下哪几种（ AB ） A 设计栅格 B 显示栅格 C 元件栅格 15、Drag Moves 选项组包括的方式有（ AC ） A Drag and attach拖动并附着 B Drag Moves 使用拖动 C Drag and drop 拖动并放下 16、焊盘可选的形状有（ AC ） A 圆形 B 多方形 C 椭圆形 17、Layout的设计规范包括以下那些（ ABC ） A Class 类 B Net 网络 C Default 缺省 18、Layout中层定义正确的是（ ABC ） A 平面层 B 分割层 C 走线层 19、以下是DIP封装向导的主要部分是（ ABC ） A DIP B QUAD C BGA/PGA 20、Layout中对绘图模式下列说法正确的是（ AB ） A 选中焊盘按F2:表示走线 B [Layer]:更换当前的板层 C [Add Corner]:表示增加一段弧线 21、Layout中对绘图模式的属性修改菜单下列说法正确的是（ AB ） A [Cycle]:选择已选中对象附近的对象 B [Move]:移动被选中的对象 C [Route]:走2D线 22、Layout中对自动标注模式说法正确的（ BC ） A [Snap to Corner]捕捉圆点 B [Snap to Center]捕捉两端点所在对象的中心 C [Snap to Circle/Arc]捕捉圆或圆弧 23、PCB中对工程修改模式说法错误的（ BC ） A 可以对元件进行添加和删除 B 线路图和PCB同步下，不能对元件进行修改，这样会将PCB和线路图不能同步 C 可以修改元件的标号，二个一样的元件并可修改成一样的标号 24、Layout中对增加元件工具说法错误的（ AB ） A 如果Layout图中有的元件不可以在添加元件按钮下进行添加 B [All Libraries]表示在部分元件库中寻找元件 C [Items]选项表示元件名称，其中的“*”表示任何字符 25、Layout中对规则设置工具说法正确的（ BC ） A 进入直线初始宽度设定是：Setup→Design Rules„→Default→Clearance B 规则设置工具中[Routing]这个图标为布线规则 C 规则设置工具中[Report]这个图标为定义报告的规则 26、PCB中对自动重新编号工具说法错误的（ AC ） A 自动重新编号工具是全部元件重新加入新的标号 B [TOP]和[Bottom]选项组是分别设置[TOP]层和[Bottom]层的重新编号 C [Start at]表示最后一个元件的标号 27、PCB中对设计验证中间距验证说法正确的（ ABC ） A [Net to All]表示对电路板上的所有网络进行间距验证 B [Keepout]表示组件隔离区的严格规则来检查隔离区的间距 C [Same Net]表示对同一网络的对象也要进行间距验证 28、PCB中对设计验证中高速验证下[Electrodynamic Check]对话框中选择“TCK”网络说法错误的（ AB ） A [Check Impedance]验证大小 B [Check Delay]验证长度 C [Check Loops]验证回路 29、PCB中对线路板图CAM输出说法错误的（ BC ） A CAM输出有光绘输出、打印输出、绘图输出 B 打印输出时图的大小比列有5种 C CAM输出文件类型可分为5种，其中这个[NC Drill]类型包涵在中 30、PCB中对尺寸标注箭头选项组说法正确的（ BC ） A [Arrow Length]表示设置箭头的长度 B [Arrow Size]表示设置箭头的类型 C [Tail Length]表示设置箭头的线宽 三、判断题 (30分，每题1分) 1、[Add Route] （动态布线）:用鼠标右键双击鼠线可以完成动态布线. 2、如果在[Group]规则中对某一管脚对进行了设置,而同时又在[Pin Pairs]规则中对这一管脚进行了设置,则可以使用其中任何一种规则的设置. 3、Test Point（测试点）相当一个过孔，示波器或者万用电表等测量工具的表笔可以很方便地插入测试点进行测量。* 4、[Split/Mixed]选项表示（Inner Layer2）层带有平面层属性，可以用[Plane Area] (平面层区域)工具在这一板层中绘制平面层覆铜。* 5、[Route]:布线，仅对焊盘/过孔和连线有效。* 6、[Add Jump]:增加跳线。同时按下J键和Ctrl键也可以实现同样功能。 7、在[Design Toolbox]（设计工具盒）中只需单击[Dynamic Route]按钮，可以进入动态走线模式。* 8、[Prefix]列表框：表示需要对哪些前缀的元件进行重新标号。如果需要对电阻进行重新编号，则选择‘P’。 9、元件标号有8种顺序。* 10、电路板的设计验证包括多种检查，其中以电路连通性的检查和安全间距的检查最为重要。* 11、BGA工具盒是Pads Layout新增加的工具盒，但它仅仅用于BGA封装的设计。 12、移动元件的时候，应尽量将标号放置在与元件相同的位置，将所有元件标号放置于一个方向上，不能将标号放在焊盘上。* 13、由于[Add Route]模式可以在DRC任何一种模式下工作，因此走线时无须考虑是否违反走线规则。 14、Pads Layout支持中文字符。* 15、高亮显示的颜色可以通过选择[Setup]/[Display Colors]/[Show Guard Band]命令来设计。 16、Layout设计中的设计栅格的指在设计Layout图时在设计工作区域下的显示的白点的栅格。

合集下载

中级电工等级考试试题

中级电工等级考试试题

1中级电工理论知识试题一、单项选择题。

请将正确答案的代号填入括号中（共30题,每题1分，共30分）1.在正弦交流电阻电路中，正确反映电流电压之间的关系式是( ）.A、i=U/RB、i=Um/RC、i=u/R2。

在理想电感元件的正弦交流电路中，正确反映电流电压的关系式为（）。

A、i=u/XLB、i=u/ωLC、I=U/ωL3.若正弦交流电压和电流的最大值分别是Um(V）和Im(A）时，则视在功率的表达式为（ ).A、UmIm/2B、UmIm/C、 /UmIm4.R、L、C串联的正弦交流电路的谐振频率f为（）。

A、2pB、1/2pC、1/2pLC5。

在纯电容电路中，电路的无功功率因数sinj为（）.A、0B、1C、0。

8D、0。

46.用ZC-8型接地电阻仪进行接地电阻测量时，应将转换倍率开关置于（）位置。

A、最大B、最小C、中间7。

用两表法测量三相功率时，出现两个功率表读数相等的现象，此时三相功率应是（）。

A、两表相减B、两表相加C、两表相乘8。

在图Ⅱ—1中，单相桥式半控整流电路中,对于感性负载来讲,（ )。

A、可不接续流二极管B、必须接续流二极管9。

晶闸管的控制角a=60°，其导通角为（ )。

A、0°B、60°C、120°10.独立避雷针与配电装置的空间距离不应小于( ).A、5mB、8mC、10m11。

在10KV架空配电线路中，水平排列的导线其弧垂相差不应大于（）.A、100mmB、80mmC、50mmD、30mm12.10KV线路首端发生短路时，（）保护动作断路器跳闸。

A、过电流B、速断C、低频减载13。

敷设电缆时，三相系统中使用单芯电缆应组成紧贴的（）排列，并且每隔（）m应用绑带扎牢。

A、正三角形B、顺相序C、1D、1。

514。

一般当电缆根数少且敷设距离较大时,采用（）。

A、直接埋设敷设B、电缆隧道C、电缆沟D、电缆排管15.架空线路竣工验收时，应以额定电压对线路冲击合闸（）次.A、5B、3C、116。

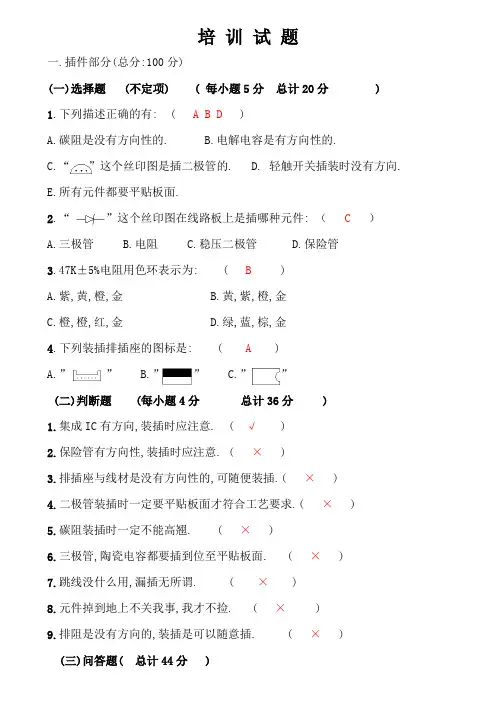

PCB测试题目答案
