一个布线工程师谈PCB设计的经验

ad设计pcb的心得体会AD 设计 PCB 的心得体会在电子设计的领域中，AD（Altium Designer）作为一款功能强大的PCB（印制电路板）设计软件，为工程师们提供了丰富的工具和便捷的操作环境。

通过一段时间对 AD 软件的使用，我积累了不少关于PCB 设计的心得体会。

在刚开始接触 PCB 设计时，感觉就像是进入了一个全新的世界。

面对众多的功能按钮和复杂的参数设置，难免会感到有些迷茫和不知所措。

但随着不断地学习和实践，逐渐掌握了一些基本的操作和设计原则。

首先，原理图的设计是 PCB 设计的基础。

在绘制原理图时，必须清晰地理解电路的工作原理，准确地选择元件并合理地进行连接。

每一个元件的符号、引脚定义都需要仔细核对，以免在后续的 PCB 布局布线中出现错误。

同时，为了提高原理图的可读性，需要对其进行合理的布局和标注。

清晰的原理图不仅有助于自己后续的设计工作，也方便与他人进行交流和协作。

在进行 PCB 布局时，需要充分考虑元件的摆放位置。

对于一些发热较大的元件，要预留足够的散热空间；对于高频信号线路，要尽量减少其长度和避免与其他线路交叉，以减少信号干扰。

此外，还需要考虑元件之间的电气连接关系，尽量使布线简洁、顺畅。

在布局过程中，要不断地调整和优化元件的位置，以达到最佳的布局效果。

布线是 PCB 设计中最为关键的环节之一。

合理的布线不仅能够保证电路的性能，还能提高 PCB 的可靠性。

在布线时，要遵循一些基本的规则，比如电源线和地线要尽量加粗，以降低电阻和提高电流承载能力；信号线要避免形成环路，以减少电磁干扰。

同时，要根据电路的特点和要求，选择合适的布线层和布线策略。

对于高速电路，还需要进行阻抗匹配和信号完整性分析，以确保信号的传输质量。

在 PCB 设计中，过孔的使用也需要谨慎。

过孔会带来寄生电容和寄生电感，影响电路的性能。

因此，在不必要的情况下，应尽量减少过孔的使用。

而在必须使用过孔时，要选择合适的过孔尺寸和类型，并合理地布置过孔的位置。

总结印制线路板设计经验印制线路板（PCB）是电子设备中的关键组成部分，它连接和支持各种电子元件，并确保电流和信号的正确流动。

作为一名电子工程师，我在PCB设计方面积累了丰富的经验。

下面是我在PCB设计方面的一些经验总结，可能会有所帮助。

首先，理解电路需求是PCB设计的基础。

在开始设计之前，要详细了解电路的功能、性能和约束条件。

这包括了解电路的输入和输出需求、功耗要求、高频要求、尺寸限制等。

只有清楚了解电路需求后，才能进行合适的PCB设计。

其次，合理布局是成功PCB设计的关键。

合理的布局不仅包括组件的安排，还包括信号线的路径和电源地线的特别处理。

为了确保信号的完整性和抗干扰能力，需要尽量避免信号线和高电压线、高频线的交叉。

布局中还需要考虑散热、阻抗匹配和射频干扰等问题。

第三，PCB尽量使用多层板。

多层板可以提供更好的地平面和电源平面，提高电磁兼容性和抗干扰能力。

同时，多层板还可以提供更大的连线密度，减小板子尺寸。

然而，使用多层板也会增加制造成本，因此需要在成本和性能之间做出权衡。

第四，良好的分析和仿真工具是PCB设计的好帮手。

通过使用分析和仿真工具，可以验证电路的性能和可靠性，避免潜在的问题。

通常使用电磁仿真软件可以帮助我们分析和处理高频信号的问题，而电路仿真软件可以帮助我们模拟和调试整个电子系统。

第五，在进行布线时，要注意信号线的长度匹配和阻止回流。

信号线的长度匹配可以减少信号传输中的时延差异，提高系统性能。

而阻止回流则可以减轻电磁干扰和串扰的问题。

同时，还需要考虑到信号线和电源地线的引入电感和电容问题。

第六，认真审查并不断修正设计。

在完成初步设计后，需要进行详细的审查和分析。

这包括检查网络连接的正确性、元器件的尺寸匹配、引脚的正确连接等。

审查过程中还要注意是否遵循制造规范，例如PCB板厚度、孔径和迷宫线等。

在验证设计后，需要根据实际情况进行修订和改进，直到满足电路需求。

最后，与制造商和供应商保持良好的合作也非常重要。

PCB布线经验个人总结PCB布线经验个人总结PCB布线经验个人总结作为一个电子工程师设计电路是一项必备的硬功夫，但是原理设计再完美，如果电路板设计不合理性能将大打折扣，严重时甚至不能正常工作。

我自己的经验，总结出以下一些ＰＣＢ设计中应该注意的地方，希望能对您有所帮助,其实不管用什么软件，ＰＣＢ设计有个大致的程序，按顺序来会省时省力，因此我将按制作流程来介绍一下。

（由于ｐｒｏｔｅｌ界面风格与ｗｉｎｄｏｗｓ视窗接近，操作习惯也相近，且有强大的仿真功能，使用的人比较多，将以此软件作说明。

）原理图设计是前期准备工作，经常见到初学者为了省事直接就去画ＰＣＢ板了，这样将得不偿失，对简单的板子，如果熟练流程，不妨可以跳过。

但是对于初学者一定要按流程来，这样一方面可以养成良好的习惯，另一方面对复杂的电路也只有这样才能避免出错。

在画原理图时，层次设计时要注意各个文件最后要连接为一个整体，这同样对以后的工作有重要意义。

由于，软件的差别有些软件会出现看似相连实际未连（电气性能上）的情况。

如果不用相关检测工具检测，万一出了问题，等板子做好了才发现就晚了。

因此一再强调按顺序来做的重要性，希望引起大家的注意。

原理图是根据设计的项目来的，只要电性连接正确没什么好说的。

下面我们重点讨论一下具体的制板程序中的问题。

ｌ、制作物理边框封闭的物理边框对以后的元件布局、走线来说是个基本平台，也对自动布局起着约束作用，否则，从原理图过来的元件会不知所措的。

但这里一定要注意精确，否则以后出现安装问题麻烦可就大了。

还有就是拐角地方最好用圆弧，一方面可以避免尖角划伤工人，同时又可以减轻应力作用。

２、元件和网络的引入把元件和网络引人画好的边框中应该很简单，但是这里往往会出问题，一定要细心地按提示的错误逐个解决，不然后面要费更大的力气。

这里的问题一般来说有以下一些：元件的封装形式找不到，元件网络问题，有未使用的元件或管脚，对照提示这些问题可以很快搞定的。

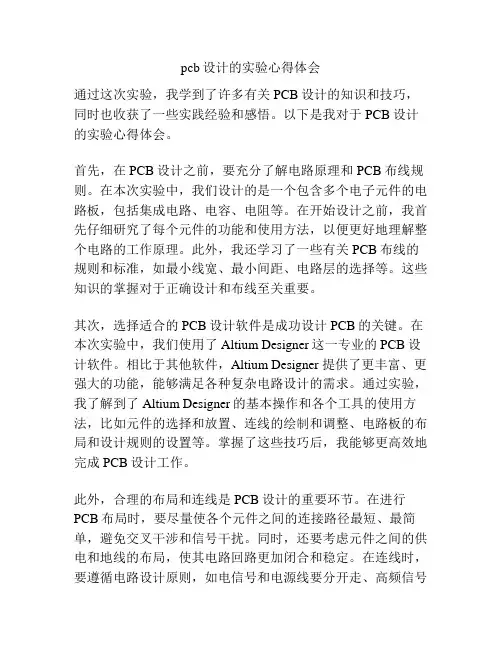

pcb设计的实验心得体会通过这次实验，我学到了许多有关PCB设计的知识和技巧，同时也收获了一些实践经验和感悟。

以下是我对于PCB设计的实验心得体会。

首先，在PCB设计之前，要充分了解电路原理和PCB布线规则。

在本次实验中，我们设计的是一个包含多个电子元件的电路板，包括集成电路、电容、电阻等。

在开始设计之前，我首先仔细研究了每个元件的功能和使用方法，以便更好地理解整个电路的工作原理。

此外，我还学习了一些有关PCB布线的规则和标准，如最小线宽、最小间距、电路层的选择等。

这些知识的掌握对于正确设计和布线至关重要。

其次，选择适合的PCB设计软件是成功设计PCB的关键。

在本次实验中，我们使用了Altium Designer这一专业的PCB设计软件。

相比于其他软件，Altium Designer 提供了更丰富、更强大的功能，能够满足各种复杂电路设计的需求。

通过实验，我了解到了Altium Designer的基本操作和各个工具的使用方法，比如元件的选择和放置、连线的绘制和调整、电路板的布局和设计规则的设置等。

掌握了这些技巧后，我能够更高效地完成PCB设计工作。

此外，合理的布局和连线是PCB设计的重要环节。

在进行PCB布局时，要尽量使各个元件之间的连接路径最短、最简单，避免交叉干涉和信号干扰。

同时，还要考虑元件之间的供电和地线的布局，使其电路回路更加闭合和稳定。

在连线时，要遵循电路设计原则，如电信号和电源线要分开走、高频信号要以短暂的路径走等。

此外，还要合理规划布线层次，使不同信号层之间的复杂走线更加清晰和简洁。

通过这次实验，我更加深入地理解了布线的重要性，同时也加深了对于电路布线规则的理解和应用。

最后，检查和验证是PCB设计的不可忽视的环节。

在最终完成PCB设计后，我会仔细检查每个元件的布局和连线是否正确、是否符合设计规则，同时还要检查是否存在潜在问题，如线宽是否太小、间距是否过小等。

此外，还要进行电气连通性测试和电子信号传输测试，以确保设计的电路板能够正常工作。

在进行 PCB（Printed Circuit Board）设计时，以下是一些常见的心得和经验分享：1. 计划和规划：在开始 PCB 设计之前，进行良好的计划和规划是非常重要的。

确定电路板的功能需求、尺寸要求、布局限制等，并确保你了解设计所需的所有规范和标准。

2. 组件布局：合理的组件布局对于电路性能和信号完整性至关重要。

将相关的组件放置在彼此附近，最大程度上减少信号线的长度和干扰。

3. 供电和地平面：为电路板提供稳定的供电和良好的接地是必要的。

使用分布均匀的电源和地平面，以降低功率噪声和信号串扰。

4. 信号完整性：对于高速信号或敏感信号，注意信号完整性问题，包括阻抗匹配、信号干扰、信号耦合等。

使用合适的层堆栈设计、终端匹配电阻和信号隔离技术来提高信号质量。

5. 热管理：对于功耗较高的电路，要考虑热管理。

合理安排散热元件（如散热片、散热孔等）和热传导路径，以确保电路板的温度控制在可接受范围内。

6. 丝印和标记：为了方便组装和维护，适当地添加丝印和标记是必要的。

在电路板上标注元件名称、位置、极性等信息，并使用易于识别的字体和大小。

7. DRC 检查：在 PCB 设计完成后，始终进行设计规则检查（DRC）以确保没有布线错误、短路或其他问题。

使用设计工具提供的 DRC 功能或第三方工具进行检查。

8. 原型测试：在进行批量生产之前，始终制作原型并进行测试。

通过原型测试，可以验证电路功能、性能和可靠性，并进行必要的修改和改进。

9. 学习和交流：持续学习和与其他 PCB 设计师交流经验是提升自己的关键。

参加行业活动、研讨会或加入相关的社区论坛，与其他专业人士分享经验和知识。

以上是一些常见的 PCB 设计心得，希望对你有所帮助。

当然，实际的设计过程中还会遇到各种具体情况和挑战，需要不断积累经验和尝试新的方法。

1.1PCB设计经验总结布局:总体思想：在符合产品电气以及机械结构要求的基础上考虑整体美观，在一个PCB板上，元件的布局要求要均衡，疏密有序。

1．印制板尺寸必须与加工图纸尺寸相符，符合PCB制造工艺要求，放置MARK点。

2．元件在二维、三维空间上有无冲突？3．元件布局是否疏密有序，排列整齐？是否全部布完？4．需经常更换的元件能否方便的更换？插件板插入设备是否方便？5．热敏元件与发热元件之间是否有适当的距离？6．调整可调元件是否方便？7．在需要散热的地方，装了散热器没有？空气流是否通畅？8．信号流程是否顺畅且互连最短？9．插头、插座等与机械设计是否矛盾？10．蜂鸣器远离柱形电感，避免干扰声音失真。

11．速度较快的器件如SRAM要尽量的离CPU近。

12．由相同电源供电的器件尽量放在一起。

布线：1．走线要有合理的走向：如输入/输出，交流/直流，强/弱信号，高频/低频，高压/低压等...，它们的走向应该是呈线形的(或分离)，不得相互交融。

其目的是防止相互干扰。

最好的走向是按直线，但一般不易实现，避免环形走线。

对于是直流，小信号，低电压PCB设计的要求可以低些。

输入端与输出端的边线应避免相邻平行，以免产生反射干扰。

必要时应加地线隔离，两相邻层的布线要互相垂直，平行容易产生寄生耦合。

2．选择好接地点：一般情况下要求共点地，数字地与模拟地在电源输入电容处相连。

3．合理布置电源滤波/退耦电容：布置这些电容就应尽量靠近这些元部件，离得太远就没有作用了。

在贴片器件的退耦电容最好在布在板子另一面的器件肚子位置，电源和地要先过电容，再进芯片。

4．线条有讲究：有条件做宽的线决不做细；高压及高频线应园滑，不得有尖锐的倒角，拐弯也不得采用直角，一般采用135度角。

地线应尽量宽，最好使用大面积敷铜，这对接地点问题有相当大的改善。

设计中应尽量减少过线孔，减少并行的线条密度。

5．尽量加宽电源、地线宽度，最好是地线比电源线宽，它们的关系是：地线＞电源线＞信号线。

pcb设计工程师工作总结
《PCB设计工程师工作总结》。

作为一名PCB设计工程师，我在过去的工作中积累了丰富的经验，也遇到了
各种各样的挑战。

在这篇文章中，我将总结我作为PCB设计工程师所做的工作，
并分享一些经验和教训。

首先，作为PCB设计工程师，我的主要工作是设计和开发印刷电路板（PCB）。

这包括与客户沟通需求，制定设计方案，选择合适的材料和元件，进行布线和布局，以及进行必要的测试和验证。

在这个过程中，我需要熟练掌握CAD
软件和相关工具，以确保设计的准确性和可靠性。

在实际工作中，我发现PCB设计工程师需要具备良好的沟通能力和团队合作
精神。

与客户、供应商和其他团队成员的有效沟通，对于项目的顺利进行至关重要。

同时，PCB设计工程师还需要与硬件工程师、软件工程师和测试工程师等其他团
队成员紧密合作，以确保整个产品的设计和开发过程能够顺利进行。

另外，作为PCB设计工程师，我还需要不断学习和更新自己的知识和技能。

随着技术的不断发展，PCB设计工程师需要不断了解最新的技术和趋势，以确保
自己的设计能够符合最新的标准和要求。

同时，我还需要不断提升自己的解决问题的能力，以应对各种复杂的设计和制造挑战。

总的来说，作为一名PCB设计工程师，我的工作总结就是不断学习、不断改进、不断沟通和合作。

通过不懈的努力和不断的积累经验，我相信我能够成为一名更加优秀的PCB设计工程师，为客户和团队带来更多的价值和贡献。

PCB图布线的经验总结1.组件布置组件布置合理是设计出优质的PCB图的基本前提。

关于组件布置的要求主要有安装、受力、受热、信号、美观六方面的要求。

1.1.安装指在具体的应用场合下，为了将电路板顺利安装进机箱、外壳、插槽，不致发生空间干涉、短路等事故，并使指定接插件处于机箱或外壳上的指定位置而提出的一系列基本要求。

这里不再赘述。

1.2.受力电路板应能承受安装和工作中所受的各种外力和震动。

为此电路板应具有合理的形状，板上的各种孔（螺钉孔、异型孔）的位置要合理安排。

一般孔与板边距离至少要大于孔的直径。

同时还要注意异型孔造成的板的最薄弱截面也应具有足够的抗弯强度。

板上直接"伸"出设备外壳的接插件尤其要合理固定，保证长期使用的可靠性。

1.3.受热对于大功率的、发热严重的器件，除保证散热条件外，还要注意放置在适当的位置。

尤其在精密的模拟系统中，要格外注意这些器件产生的温度场对脆弱的前级放大电路的不利影响。

一般功率非常大的部分应单独做成一个模块，并与信号处理电路间采取一定的热隔离措施。

1.4.信号信号的干扰PCB版图设计中所要考虑的最重要的因素。

几个最基本的方面是：弱信号电路与强信号电路分开甚至隔离；交流部分与直流部分分开；高频部分与低频部分分开；注意信号线的走向；地线的布置；适当的屏蔽、滤波等措施。

这些都是大量的论着反复强调过的，这里不再重复。

1.5.美观不仅要考虑组件放置的整齐有序，更要考虑走线的优美流畅。

由于一般外行人有时更强调前者，以此来片面评价电路设计的优劣，为了产品的形象，在性能要求不苛刻时要优先考虑前者。

但是，在高性能的场合，如果不得不采用双面板，而且电路板也封装在里面，平时看不见，就应该优先强调走线的美观。

下一小节将会具体讨论布线的"美学"。

2.布线原则下面详细介绍一些文献中不常见的抗干扰措施。

考虑到实际应用中，尤其是产品试制中，仍大量采用双面板，以下内容主要针对双面板。

PCBLAYOUT设计经验总结在进行PCB Layout设计的过程中，我积累了一些经验，总结如下：首先，在设计PCB Layout之前，需要对电路原理图进行仔细的阅读和理解。

了解电路的功能和工作原理对于PCB Layout设计非常重要，可以帮助我们更好地规划布局和确定布线路径。

其次，选择合适的PCB设计软件是非常重要的。

市面上有很多种PCB设计软件可供选择，如Altium Designer、Eagle、Pads等。

我们应该根据自己的需求和习惯选择一种适合自己的软件进行设计。

并且应该熟悉软件的操作方法和快捷键，提高设计效率。

然后，进行PCB Layout设计时，要合理规划电路板的布局。

首先确定哪些元件需要放在同一侧面，然后按照电路的信号流向，将元件进行分组并进行布局。

在布局的过程中，应尽量减少信号干扰，如将模拟电路和数字电路进行分离布局，将高频元件和低频元件进行分离布局。

同时，还应考虑散热问题，将产生较多热量的元件放在散热较好的位置。

接下来，进行布线时，应根据电路的要求设计合适的走线路径。

要尽量减少信号线的长度，减少回线，以降低传输信号时的损耗和噪声。

同时，还要注意避免信号线交叉和相互干扰，如分层布线、使用地平面进行隔离等。

另外，在布线的过程中还需注意元件间的距离，以便于后期焊接和维修。

在进行PCB Layout设计时，还需要考虑到制造工艺的要求。

例如，电路板的最小孔径、最小间距、最小线宽等。

这些要求会影响到电路板的质量和可靠性。

因此，设计师需要熟悉PCB制造工艺和生产厂家的要求，以避免设计过程中出现无法制造的情况。

最后，在完成PCB Layout设计后，应进行严格的审查和验证。

要检查布局和走线是否符合要求，是否存在错误和问题。

可以使用设计规则检查工具进行自动检查，也可以进行手动检查。

并且，设计师还应该对电路板进行仿真分析，以确保电路的性能和可靠性。

综上所述，进行PCB Layout设计需要综合考虑电路原理图、设计软件、布局规划、走线路径、制造工艺等多个方面的因素。

PCB设计经验谈经验1、元器件被选择移动时，外廓框线过大，造成移动、显示、打印方面的错误。

原因：a.创建PCB库时,元器件没有建在原点（0，0）；b.多次移动和旋转了元器件，元器件属性中隐藏的字符距离元器件过远。

解决方法：a.重新在元器件编辑器终于原点（0，0）位置建元器件；b.选择显示元器件所有属性的隐藏字符，将距离过远的字符移近即可。

经验2、焊盘的选择选择元件的焊盘类型要综合考虑该元件的形状、大小、布置形式、振动和受热情况、受力方向以及PCB板材等因素，焊盘设定的主要原则如下：c.焊盘的孔径要根据元器件的引脚尺寸决定，原则是孔的尺寸比引脚直径大0.2- 0.4毫米。

d.圆形焊盘外径一般不小于(孔径+1.2)毫米。

对高密度的数字电路，焊盘最小直径可取(孔径+1.0)毫米。

当引脚距离较近时可使用椭圆形焊盘。

e.单面焊盘（贴片元器件）的孔径定义为0，焊盘和丝印在同一面。

f.单面板的焊盘要尽量加大，以提高铜箔层的附着力和元器件焊接的可靠性。

YOUT时要注意原理图的引脚定义与封装的引脚定义是否一致，注意调整。

如三极管：原理图中pinnumber 为e，b，c, 而PCB板图中为1，2，3。

h.由于设计的需求，有时可能需要自己编辑软件没有预先提供的焊盘。

●对发热且受力较大、电流较大的焊盘（例如大的输出变压器引脚焊盘），可自行设计成“泪滴状”。

●在两个较近距离焊盘之间走线时，可以考虑长短不对称的焊盘。

●在遥控器中经常运用到按键式焊盘-----梳状交叉焊盘。

●用于板间连接的插槽接口处和邦定用金手指根据需要进行定义。

经验3、过孔-------------有通孔、盲孔、埋孔之分，使用时注意属性的定义。

i.连线中过线孔太多，沉铜工艺稍有不慎就会埋下隐患。

j.电源线、高频信号线以及其他易受干扰的信号线尽量少加或不加过孔。

k.需要的载流量越大，所需的过孔尺寸越大，如电源层和地层与其它层联接所用的过孔就要大一些。

经验4、印刷电路板中经常需要加工一些异型孔。

PCB电路板设计经验总结PCB电路板设计是现代电子工程领域中至关重要的一部分。

通过掌握电路板设计技术，可以实现各种各样电子设备的功能和性能。

在我多年的电路板设计经验中，我总结出以下几点经验，希望能对正在从事或将要进入这个领域的人有所帮助。

首先，深入理解电路原理。

在进行电路板设计之前，必须对所要设计的电路具有深入的理解。

只有通过深入研究和学习相关电路原理，才能制定出合理的设计方案，并有效地解决设计过程中可能遇到的各种问题。

其次，合理规划电路板结构。

在进行电路板设计时，必须考虑电路板的结构和布局。

合理的电路板结构可以提高电路板的稳定性和可靠性，减少因电路间相互干扰而引发的问题。

此外，合理的布局还能减小电路板的尺寸，提高整体效率。

另外，确保信号完整性。

在高频率和高速的电路设计中，信号完整性是至关重要的。

合理的信号走线，正确的层叠设计和地引线的设置都是保障信号完整性的重要因素。

可以通过合适的信号衰减措施，如使用衙型电阻，选用合适的信号引线等，来减少信号失真和干扰。

此外，在进行电路板设计时，需要严格遵循设计规范和标准。

这些规范和标准通常包括各种规格、层叠和阻抗要求等。

遵循规范和标准可以确保电路板的可靠性和稳定性，减少因设计不当而引发的问题。

此外，还需要仔细考虑热管理问题。

在高功率电路设计中，电路板的热管理是必不可少的。

选择合适的散热材料，合理规划散热结构和设置散热器等都是保证电路板正常工作的关键。

此外，为了确保电路板设计的成功，必须进行全面的测试和验证。

通过使用专业的测试设备和仪器，可以对设计的电路板进行各种测试和验证，以确保其性能和可靠性达到预期。

最后，不断学习和提升技术。

电路板设计是一个充满挑战和机遇的领域，随着科技的进步和技术的不断更新，电路板设计的技术也在不断发展。

因此，作为一名电路板设计人员，必须保持学习的态度，不断学习新的技术和方法，以适应行业的变化和需求。

综上所述，电路板设计是一项综合性的工作，需要掌握扎实的电路基础知识，合理规划电路板结构，确保信号完整性，遵循设计规范和标准，考虑热管理问题，进行全面测试和验证，并不断学习和提升技术。

PCB相关经验简介：PCB是印刷电路板的缩写，它是电子产品中使用最为广泛的一种电路组成部分。

PCB设计和制作有其独特的特点和技巧。

以下是本人在PCB设计和制作中所积累的PCB相关经验。

一、PCB设计：1. 必须深入了解客户的需求，不断与客户沟通，明确他们的要求，让客户对设计方案满意而又实用。

2. 关键件应该保持可视性和可调性，这将有助于未来的维修和调整。

3. 设计时应当注意电源供电的质量，防止电源的电压和噪声对电路产生影响。

4. 保持规范化，确保规范符合国家标准，避免出现误差。

在信号传输线和电路板的布局和焊接中应使用合适的规范。

5. 保持抗干扰性能，减少干扰源。

很多情况下，干扰源是电源宽度不够或线越长，更需要采取合适的电源排布。

6. 尽可能的避免长度不匹配，严格控制信号传输线的长度，以保证信号传输线波形的完整性。

7. 保持互联性，这将有助于确保信号传输正常，提高系统性能8. 具有延展性和可扩展性，以适应电路未来的扩展需要。

二、PCB制造：1. 在PCB制造中，首先应该选择合适的材料，并对每种材料进行标记备记，便于后期跟踪维护。

2. 在选择PCB面积时，应注意空间利用率，尽量避免出现过于拥挤的空间，以免降低电路板的可靠性和安全性。

3. 选择质优的成品，并进行必要的卡口设计，它是电路板制造和检查的基础。

4. 电路板制造过程中，要严格按照PCB设计规范来操作，确保良好的质量和容错性。

5. 选择好合适的焊接工艺，保证焊接质量和可靠性。

6. 在制造电路板时，要确保准确和清晰的印刷，无内外涂层、滴漏等缺陷，保证整个电路板正常运行。

这可以通过使用高质量的化学制品和配合高精度机器来实现。

7. 要及时维护电路板，确保电路板的备案及维护记录。

对于电路板的检验，应逐一检测每个PCB结构及焊接过程，以检查是否符合设计要求和国家标准。

8. 要确保完整性，电路板的维护记录要保持完整，包含维护记录、检验记录、质量控制程序、产品目录等。

pcb设计心得体会范文在电子工程领域，PCB（Printed Circuit Board，印制电路板）设计是一项至关重要的工作。

它不仅是电子设备实现功能的基础，也是保证产品性能、可靠性和成本的关键环节。

经过一段时间的 PCB 设计实践，我积累了不少宝贵的经验和心得，在此与大家分享。

一、前期规划的重要性在开始 PCB 设计之前，充分的前期规划是成功的基石。

首先，要深入了解整个电路的功能和性能要求，明确各个模块之间的连接关系和信号传输路径。

这就需要与电路设计工程师进行充分的沟通，确保对设计意图有清晰的理解。

同时，要根据产品的应用场景和环境条件，选择合适的PCB 板材。

不同的板材在耐湿性、耐热性、介电常数等方面都有所差异，这些特性会直接影响 PCB 的性能和可靠性。

对于复杂的系统，还需要进行合理的布局规划。

将高频电路、模拟电路和数字电路等不同类型的电路进行分区布局，以减少相互之间的干扰。

例如，高速数字信号线路应该尽量远离模拟信号线路，以避免噪声耦合。

二、原理图设计的要点原理图是 PCB 设计的蓝图，其准确性和完整性直接影响后续的PCB 布线工作。

在绘制原理图时，要确保每个元件的符号准确无误，并且元件的参数设置符合实际需求。

清晰的网络标识和信号命名是必不可少的。

这样可以在后续的 PCB 布线过程中，方便地识别和连接各个信号线路。

此外，对于一些关键的信号，还需要添加必要的注释和说明，以便在设计过程中引起足够的重视。

在原理图设计阶段，还要考虑到电路的可测试性。

合理设置测试点，方便在生产过程中进行电路的调试和检测，能够大大提高生产效率和产品质量。

三、元件布局的技巧元件布局是PCB 设计中的关键环节之一。

首先，要遵循“先大后小，先难后易”的原则，将体积较大、对布局要求较高的元件优先放置。

例如，电源模块、连接器等通常需要占据较大的空间，并且对布线的走向有一定的限制，应该在布局初期就确定好它们的位置。

对于发热量大的元件，要合理安排散热空间，确保良好的散热效果。

个人pcb工作总结
《个人PCB工作总结》。

在过去的一段时间里，我一直在从事PCB设计工作。

通过这段时间的工作，
我积累了一些经验和心得，现在我想把这些总结出来，与大家分享一下。

首先，PCB设计是一项需要细心和耐心的工作。

在设计过程中，我们需要考虑
到各种细节，比如电路的连接、元器件的布局、信号的传输等等。

这些细节往往决定了整个电路板的性能和稳定性，所以我们必须要非常细心地去处理每一个细节。

其次，PCB设计也需要不断地学习和更新知识。

随着技术的不断发展，PCB设计的工具和方法也在不断地更新和变化。

我们必须要不断地学习新知识，跟上行业的发展，才能保持自己的竞争力。

另外，团队合作也是非常重要的。

在PCB设计过程中，往往需要和其他工程师、技术人员进行密切的合作。

只有通过团队合作，才能更好地完成PCB设计工作，提高工作效率和质量。

最后，我觉得PCB设计是一项非常有挑战性和有趣的工作。

通过这段时间的
工作，我不仅积累了丰富的经验，还学到了很多新知识，这让我对自己的工作充满了热情和动力。

总的来说，通过这段时间的PCB设计工作，我不仅学到了很多知识和技能，
还锻炼了自己的细心和耐心，这让我对未来的工作充满了信心和期待。

我相信在未来的工作中，我会继续努力，不断提高自己的能力，为公司的发展做出更大的贡献。

PCB设计经验总结报告（共5篇）第一篇：PCB设计经验总结报告1、走线宽度：铜箔的宽度只与电流有关，与电压无关。

1mm铜箔可通过1A电流，如果电流很大，不建议大幅度增加铜箔宽度，可以在铜箔中间镀锡。

电压高的话，只需增加与邻近铜箔的距离，无需调整铜箔宽度，必要时可以在覆铜板上开槽以增加耐压强度。

2、覆铜切换到要铺铜的层，按p再按G，在设置中选择网络，勾选去死铜，选择全铜或风格铜并设置风格大小，完毕后圈出你要覆的区域后右键，OK3、铜模厚度常见的都是12微米，18微米，35微米（行业内叫做1OZ）；有些特别需求的还有7微米，9微米，甚至厚的还有70微米的，看你具体何种用途？铜箔厚一般用来走大电流，但是越厚的铜箔越难制作精细线路，现在手机里面的控制板一般是75微米线宽间距，所以手机PCB用的铜厚一般是35微米多第二篇：pcb设计！1.DOS版Protel软件设计的PCB文件为何在我的电脑里调出来不是全图?有许多老电子工程师在刚开始用电脑绘制PCB线路图时都遇到过这样的问题，难道是我的电脑内存不够吗? 我的电脑可有64M内存呀!可屏幕上的图形为何还是缺胳膊少腿的呢?不错，就是内存配置有问题，您只需在您的CONFIG.SYS文件(此文件在C:根目录下，若没有，则创建一个)中加上如下几行，存盘退出后重新启动电脑即可。

DEVICE=C:WINDOWSSETVER.EXEDEVICE=C:WINDOWSHIMEM. SYSDEVICE=C:WINDOWSEMM386.EXE 160002.如何确定大电流导线线宽?请见1989年国防工业出版社出版的《电子工业生产技术手册》Vol12中的图形说明。

3.为何要将PCB文件转换为GERBER文件和钻孔数据后交PCB厂制板?大多数工程师都习惯于将PCB文件设计好后直接送PCB厂加工，而国际上比较流行的做法是将PCB文件转换为GERBER文件和钻孔数据后交PCB厂，为何要“多此一举”呢?因为电子工程师和PCB工程师对PCB的理解不一样，由PCB工厂转换出来的GERBER文件可能不是您所要的，如您在设计时将元件的参数都定义在PCB文件中，您又不想让这些参数显示在PCB成品上，您未作说明，PCB厂依葫芦画瓢将这些参数都留在了PCB成品上。

pcb设计心得体会范文
PCB设计是一项细致而耐心的工作，需要注意很多细节和技巧。

通过我的一段时间的
经验，我总结出以下的心得体会：
首先，充分了解需求。

在开始设计之前，我会与项目团队和客户进行详细的沟通，了
解他们的需求和期望。

我会仔细阅读所有相关文档，并参考类似的设计案例，以确保
我对项目的要求有一个清晰的理解。

其次，合理规划和布局。

在设计PCB时，一个好的布局是至关重要的。

我会根据电路
的复杂程度和大小来选择适当的板层数量，并合理布置元件和信号线。

我会遵循规范
和标准，以确保信号完整性和电磁兼容性。

另外，细心检查和验证。

在设计完成之后，我会进行仔细的检查和验证，以确保没有
任何错误或遗漏。

我会使用CAD软件进行电路和布局的分析，检查是否有任何短路或电气问题。

我还会使用仿真软件验证电路的性能和稳定性。

最后，良好的沟通和合作。

PCB设计不是一个独自完成的任务，而是涉及到多个团队
成员的合作。

我会与电路设计师、机械工程师和制造工程师保持紧密的沟通，及时解
决问题和调整设计方案。

我还会与制造商和供应商保持密切合作，以确保设计的可制
造性和可采购性。

综上所述，PCB设计需要细致入微、规划合理、检查验证和良好的沟通合作。

通过不
断的学习和实践，我相信我会不断提高自己的设计水平，为客户提供更好的解决方案。

pcb设计心得体会范文
在进展PCB设计过程中，我积累了一些心得体会。

首先，我认为理解并熟悉PCB设计流程非常重要。

理解每个步骤的作用和意义，可以更好地规划和组织自己的设计工作，并且可以更好地与其他团队成员进展协作。

其次，我发现细致入微的注意细节对于设计的成功至关重要。

在进展布线和布局时，
我会特别关注电路板的大小、位置和间距，以确保电路板可以包容所有元件并且电路
之间的间隔保持在一定的范围内。

此外，我会注意电路板的散热问题，合理安排元件的布局，以确保整体电路的稳定性和可靠性。

另外，在进展PCB设计时，我还会借助一些辅助工具来进步效率和准确性。

例如，我
会使用电路模拟软件来验证电路的性能，并使用自动布线工具来快速完成复杂布线任务。

同时，我也会利用仿真软件来预测和评估设计的效果，以便在实际制造之前进展
必要的优化和调整。

最后，我发现与同事和团队成员之间的交流和合作也是设计过程中不可无视的一局部。

通过与其他成员的讨论和意见交流，我可以获得更多的设计灵感和建议，并且可以更
好地解决问题和确保设计的可行性。

综上所述，我在PCB设计过程中的心得体会是：深化理解设计流程、注重细节、合理
利用辅助工具和与团队成员进展有效交流合作。

这些经历和方法帮助我进步了设计的
效率和准确性，同时也使设计更加可靠和稳定。
