苹果酱加工工艺改进
摘要：苹果酱是人们生活中经常食用的食品，对丰富人们的生活起到了调节作用，在多年的教学与生产实践中对苹果酱的加工工艺进行了改进，达到节约能源、缩短加工时间、提高产品质量的目的。收到了良好效果。结合学生实践操作与生产实际过程本文对苹果酱加工工艺改进与质量提高进行了详细阐述。
关键词苹果酱加工工艺工艺改进质量提高
苹果是人们日常生活中常食用的水果之一，苹果中含有较丰富的营养成份，含有总糖量10%~14.2%，蛋白质0.3%~0.4%，脂肪0.3%，苹果酸0.38%~0.63%。此外还有维生素A、B、C、G等，以及少量的钙、磷、钾、铁等矿物质。除供鲜食外也适于酿酒、加工果酱、果汁和蜜饯等。
苹果酱是一种生产生活中常见的加工方式，成品具有品质好、色泽酱红色或琥珀色，具有苹果原有良好风味，甜酸适中深受人们的喜爱。
苹果酱制品主要是依据果实肉质部分与糖、有机酸经过配制煮制加工而成。果酱的制作过程基本上是果胶、糖、有机酸三种成分在一定比例情况下形成凝胶的过程。这三种主要成分的比例是：
果胶含量0.6％～1.0％；
酸含量0.6％； pH2.8～3.3；
糖含量65％～70％；其中转化糖28％～33％。
在多年苹果酱加工的教学与生产实践中发现果酱传统加工工艺存在着一定的不足，为此在实践中进行大胆的改革，克服了加工时间长、不利于操作、产品质量不易控制等缺点。使之产品加工达到了缩短生产周期、降低生产成本、提高产品质量的良好效果。
1.果酱传统加工工艺
果酱的传统加工工艺是对产品进行处理后加热软化打浆，目的是减少氧化，再进行配料等工艺，其具体工艺过程为：
原料选择→原料处理→加热软化打浆→配料、加热浓缩→装罐、密封→杀菌、冷却。
2.果酱加工改进工艺
在生产与教学中由于设备现代化程度提高，在果酱的生产工艺上有必要，也可以进行改进，更由于人们生活水平的提高对产品质量品质要求更高，使加工工艺改进。其具体工艺如下：
原料选择→原料处理→打浆→加热浓缩→配料加热浓缩→装罐、密封→杀菌、冷却。
3.具体加工
按改进工艺进行果酱的加工，关键的生产环节为：
3.1原料选择：生产果酱的原料要求含果胶量及酸量多、芳香味浓、成熟度适宜、品质优良的苹果。一般成熟度过高原料其果胶含量会降低，成熟度过低的原料则色泽和风味较差。不宜做加工果酱的原料。
可用正常采收的苹果，也可用等外果和一些有损伤的苹果做为加工苹果酱的原料。可
增加原料的利用率，并降低产品生产成本。使产品进一步增值，促进农民增收。
3.2洗涤：苹果清洗的目的在于洗去苹果表面附着的灰尘、泥沙和大量的微生物以及部分残留在果实表面上的化学农药，以保证产品的清洁卫生，从而保证制品的质量。
将选好的苹果原料放入有流动清水的水槽中进行冲洗，注意清洗时间要短，随放随洗。如苹果上带有较多污物，可加洗涤剂进行清洗。洗净后立即捞出，以免清洗时间过长，可溶性果糖果酸溶出。控去果实表面水分。
3.3去皮切分：将清洗好的原料进行削去皮，可用机械和手工进行削皮。去皮时要皮去的薄，减少原料的浪费。削皮后进行切分，对半切，挖去核仁、去掉果柄、再切块，切分中要在清洁环境中进行，工作间要保证卫生，工作人员要按操作规程进行操作，同时必须按照食品卫生法的要求，穿好工作服，戴工作帽，手洗净。
3.4打浆：将果块放入筛板孔径0.7~1.0mm的打浆机内打浆。也可用小型切菜机进行打浆。果块打浆要迅速进行，防止氧化的发生，真空打浆质量更好，减少产品色泽变化。果酱加工中的果浆中允许有小的果块存在。
3.5浓缩：将打浆后的果浆直接进行浓缩，一般苹果打浆后的含糖量在15%左右，一般采用热力浓缩方法，采用夹层锅比较好，可以防止产品焦糊的发生，一直浓缩到果浆的含糖量达30%左右。
3.6配料、浓缩：按果浆重的30%左右直接加入白糖，继续浓缩，使果酱的含糖量达到65%以上，（可用手持糖量计测定，或测果酱温度达105~106℃）时即完成浓缩。
3.7罐装、密封：各种罐藏容器均可，最好用玻璃容器，玻璃瓶可以看到内溶物，便于消费者挑选。可用250g的四旋瓶。装罐前要将瓶与瓶盖洗净，并用热水进行杀菌，控干水分。马上进行装罐，装罐中一定达到装量，留0.8cm左右顶隙，罐装后立即拧紧瓶盖，一定要封严。
3.8杀菌：果酱装瓶后应立即在沸水中（100℃）杀菌20min，或在高压锅中进行杀菌（115℃维持15min）。然后放入65℃和45℃水中逐步冷却，最后取出擦干瓶；贴好标签。产品的常温下的保质期为1年。
4.工艺改进的几方面优点
4.1不加热软化：原有加工工艺加热软化的目的是破坏苹果中所含酶的活性、排出原料中的氧气，防止变色和果胶水解、软化果肉组织，便于打浆或糖液渗透、促使果肉组织中果胶溶出，并蒸发掉部分水，缩短浓缩时间。
但现在的加工设备在真空条件下不软化打浆就可以很好抑制酶的活性和变色的发生。达到加工要求。在进行苹果酱加工时，不进行加热软化。这样减少部分水分的带入，同时也减少了一次加热过程，直接打浆减少加热能源消耗。并能较好的保持了产品原有风味和产品内在营养物质。缩短了产品的生产周期。降低了生产成本。
4.2先浓缩后加糖：在多年的生产与教学实践中进行对比实验，一是打浆后直接进行浓缩，二是打浆后配料再进行浓缩。在打浆后进行配料，再进行浓缩，这样果浆的含糖量比较高，在浓缩时，有两个弊端：一是因为含糖量高，束缚了水分的蒸发，增加了水分蒸发的难度，加长浓缩时间，浓缩时间加长达1/3左右。二是在浓缩时的含糖量高会造成浓缩中的焦糊现象。同时由于含糖量高，加工中果酱外溅，给操作带来不便。
先浓缩后配料，由于果浆的含糖量低浓缩方便，水分蒸发的快，浓缩时间短，果浆的含糖量浓缩达30%以后再配料加热浓缩的时间相对较短，同时也不易发生焦糊现象。
4.3产品直接装罐：产品浓缩后的温度达105~106℃，空罐用热水或热蒸气加热后直接装罐可达到75℃以上，可节省排气的时间，直接封罐杀菌，没有预热时间，缩短产品杀菌时间，从而缩短了整个产品的加工周期。使生产效率提高。
通过几年的教学与生产实践，这样的加工工艺不仅利于掌握，同时产品质量易于控制，并且能极大的保持产品的营养成分。苹果酱加工中是用食糖来保存加工品的品质，不加防腐剂，保证人们的食用安全，这在食品安全倍受关注的今天不适是一种安全的果品加工品。这对人们食品多样化提供了一种好的选择。
《机械制造技术基础》综合训练（三）项目名称：机械零件加工工艺规程方案设计 学生：超强鲁晓帆业鑫世辉 汤龙彪田大江邢永强姬笑歌班级：机自15-4班 学号： 03 05 06 10 15 16 20 22 24 任课教师：宏梅 完成时间： 2018.6.15 工程技术大学机械工程学院 二零一八年二月
综合训练项目三机械零件加工工艺规程方案设计 一、目的 1．使学生具有制定工艺规程的初步能力。能综合运用金属切削原理、金属切削刀具、金属切削机床、机床夹具等的基本理论和方法，合理的制定零件的机械加工工艺规程，包括零件工艺性分析、工艺路线拟定，编制零件加工工艺过程卡片。 2．进一步提高查阅资料，熟练地使用设计手册、参考资料等方面的能力。 3．通过设计的全过程，使学生学会进行工艺设计的程序和方法，培养独立思考和独立工作的能力。 二、设计原始条件 1.原始零件图1 2.生产纲领：大批大量生产 三、设计工作容（成果形式） 1．零件图1（比例1:1）； 2．机械加工工艺过程卡片1； 3．设计说明书1份。 四、评价标准 评价表 总成绩：（总分 10%） 指导教师：年月日
摘要 本文是对拔叉零件加工应用及加工的工艺性分析，主要包括对零件图的分析、毛坯的选择、零件的装夹、工艺路线的制订、刀具的选择、切削用量的确定、加工工艺文件的填写。选择正确的加工方法，设计合理的加工工艺过程。此外还对拔叉零件的两道工序的加工设计了专用夹具. 机床夹具的种类很多，其中，使用围最广的通用夹具，规格尺寸多已标准化，并且有专业的工厂进行生产。而广泛用于批量生产，专为某工件加工工序服务的专用夹具，则需要各制造厂根据工件加工工艺自行设计制造。本论文夹具设计的主要容是设计2套夹具。 关键词：加工工艺；加工方法；工艺文件；夹具
生产工艺改进方案 【导语】生产就是人们的基础，没有生产力，社会就运转不下了，本人为你收集了生产工艺改进方案，供您参考和借鉴。 在流程图、精益生产远景图的指导下，流程上的各个独立的改善项目被赋予了新的意义，使员工十分明确实施该项目的意义，持续改进生产流程的方法主要有以下7种：如果产品质量从产品的设计方案开始，一直到整个产品从流水线上制造出来，其中每一个环节的质量都能做到百分百的保证，那么质量检测和返工的现象自然而然就成了多余之举。因此，必须把“出错保护”的思想贯穿到整个生产过程，也就是说，从产品的设计开始，质量问题就已经考虑进去，保证每一种产品只能严格地按照正确的方式加工和安装，从而避免生产流程中可能发生的错误。消除返工现象主要是要减少废品产生，严密注视产生废品的各种现象(比如设备、工作人员、物料和操作方法等)，找出根源，然后彻底解决。 生产布局不合理是造成零件往返搬动的根源，在按工艺专业化形式组织的车间里，零件往往需要在几个车间中搬来搬去，使得生产线路长，生产周期长，并且占用很多在制品库存，导致生产成本很高。通过改变这种不合理的布局，把生产产品所要求的设备按照加工顺序安排，并且做到尽可能的紧凑，这样有利于缩短运输路线，消除零件不必要的搬动
及不合理的物料挪动，节约生产时间。 在精益生产企业里，库存被认为是最大的浪费，因为库存会掩盖许多生产中的问题，还会滋长工人的惰性，更糟糕的是要占用大量的资金，所以把库存当作解决生产和销售之急的做法犹如饮鸩止渴。 减少库存的有力措施是变“批量生产、排队供应”为“单件生产流程”。在单件生产流程中，基本上只有一个生产件在各道工序之间流动，整个生产过程随单件生产流程的进行而永远保持流动。 理想的情况是，在相邻工序之间没有在制品库存。当然实际上是不可能的，在某些情况下，考虑到相邻两道工序的交接时间，还必须保留一定数量的在制品库存，精益生产中消灭库存的理念和方法与准时生产JIT的理念和方法类似。 从生产管理的角度上讲，平衡的生产计划最能发挥生产系统的效能，要合理安排工作计划和工作人员，避免一道工序的工作荷载一会儿过高，一会儿又过低。 在不间断的连续生产流程里，还必须平衡生产单元内每一道工序，要求完成每一项操作花费大致相同的时间，使每项操作或一组操作与生产线的单件产品生产时间相匹配。单件产品生产时间是满足用户需求所需的生产时间，也可以认为是满足市场的节拍或韵律。在严格的按照Tacttime组织生产的情况下，产成品的库存会降低到最低限度。
苹果酱的制作 一产品加工中会发生哪些典型的反应? 美拉德反应 酶促褐变 金属离子引起的色泽变化 低糖果酱加工中应注意的几点 我国目前的果酱制品，由于采用传统工艺进行生产，含糖量高达60-65%以上，口感甜腻，口味单调，越来越不能迎合当前消费者对食物“三低”的要求，消费群体呈逐年下降趋势。为了振兴这一传统产业，开发低糖果酱制品势在必行。低糖果酱是指含糖量在25-50%的果酱制品，其突出优点是原果风味浓郁，具有清爽的口感，可作为营养丰富的佐餐佳品和旅游方便食品，市场潜力巨大。下面结合低糖草莓果酱的生产，介绍在低糖果酱制作过程中应注意的几点，仅供参考。 一、在加工过程中应注意尽量减少V C的损失 V C作为果品最重要的营养成分之一，其含量的多少是衡量加工工艺是否恰当的一项重要指标。草莓为浆果类果实，是集营养和色香味于一身的高档水果。但草莓果肉柔软，缺乏保护外皮，鲜果难以保存，加工成草莓果酱是一种非常好的加工手段。在草莓制作低糖果酱过程中加入天然抗氧化剂茶多酚（TP）、植酸（PA）、银杏叶提取物（GBE）等可有效控制草莓制酱过程中V C的损失。添加量为植酸:银杏叶提取物:茶多酚=6:1:1，其作用机理是茶多酚和银杏叶提取物其分子结构中均含有多个酚羟基，具有供氢活性，可直接供给V C，使之保持还原态，从而减少其氧化损失。而植酸不仅具有强酸性，还有很强的络合力，可将能促进氧化作用的金属离子螯合，从而使其失去活性，同时植酸可释放出氢，破坏自动氧化过程中产生的过氧化物。另外加入EDTA，利用其在水溶液中能离解成H2Y2-的能力，可在不同酸度下与二价、三价金属离子形成稳定的络合物，从而除去介质中的金属离子，也可有效减少果酱中V C的氧化。 二、如何有效控制低糖果酱的褐变 在实际生产过程中，果酱常出现十分严重的变色劣化问题。如草莓果酱加工过后呈巧克力样棕黑色，失去草莓天然的鲜艳色泽，用食用色素也无法回调。要使果酱呈现出天然色泽，必须从以下几方面入手： 1、选择成熟度适中的加工原料 因为未成熟或成熟度不够的果品中常含有微量的叶绿素，叶绿素遇酸变成去镁叶绿素，从而使果酱色泽变褐。 2、控制酶促褐变 多酚氧化酶（PPO）和过氧化物酶（POD）存在于大多数果蔬植物中，酶促褐变是指多酚氧化酶、过氧化物酶同氧气和酚类物质（酶促底物）共同作用的结果。在果酱加工中，PPO、POD酶活性被部分钝化或抑制，成品刚开始色泽正常，但放置一段时间后，酶活性得到一定恢复，由于酚类物质在果酱中依然存在，果酱瓶顶隙残余的O2会逐渐向酱体渗入，构成了
机械加工工艺流程详解 1.机械加工工艺流程 机械加工工艺规程是规定零件机械加工工艺过程和操作方法等的工艺文件之一，它是在具体的生产条件下，把较为合理的工艺过程和操作方法，按照规定的形式书写成工艺文件，经审批后用来指导生产。机械加工工艺规程一般包括以下内容：工件加工的工艺路线、各工序的具体内容及所用的设备和工艺装备、工件的检验项目及检验方法、切削用量、时间定额等。 1.1 机械加工艺规程的作用 (1)是指导生产的重要技术文件 工艺规程是依据工艺学原理和工艺试验，经过生产验证而确定的，是科学技术和生产经验的结晶。所以，它是获得合格产品的技术保证，是指导企业生产活动的重要文件。正因为这样，在生产中必须遵守工艺规程，否则常常会引起产品质量的严重下降，生产率显著降低，甚至造成废品。但是，工艺规程也不是固定不变的，工艺人员应总结工人的革新创造，可以根据生产实际情况，及时地汲取国内外的先进工艺技术，对现行工艺不断地进行改进和完善，但必须要有严格的审批手续。 (2)是生产组织和生产准备工作的依据 生产计划的制订，产品投产前原材料和毛坯的供应、工艺装备的设计、制造与采购、机床负荷的调整、作业计划的编排、劳动力的组织、工时定额的制订以及成本的核算等，都是以工艺规程作为基本依据的。 (3)是新建和扩建工厂（车间）的技术依据 在新建和扩建工厂（车间）时，生产所需要的机床和其它设备的种类、数量和规格，车间的面积、机床的布置、生产工人的工种、技术等级及数量、辅助部门的安排等都是以工艺规程为基础，根据生产类型来确定。除此以外，先进的工艺规程也起着推广和交流先进经验的作用，典型工艺规程可指导同类产品的生产。 1.2 机械加工工艺规程制订的原则 工艺规程制订的原则是优质、高产和低成本，即在保证产品质量的前提下，争取最好的经济效益。在具体制定时，还应注意下列问题： 1)技术上的先进性在制订工艺规程时，要了解国内外本行业工艺技术的发展，通过必要的工艺试验，尽可能采用先进适用的工艺和工艺装备。 2)经济上的合理性在一定的生产条件下，可能会出现几种能够保证零件技术要求的工艺方案。此时应通过成本核算或相互对比，选择经济上最合理的方案，使产品生产成本最低。
机械加工工艺的相关改进分析 引言:机械加工最为重要的就是产品的质量，而对质量起关键性作用的因素是加工工艺，机械加工企业要重视加工工艺，在机械生产的过程中要不断改进加工工艺，只有这样才能提 高产品的精密度，确保机械产品的规格符合标准要求，减少不合格产品的发生率，提高机械 加工企业的经济效益，让其在激烈的市场竞争中生存和发展。目前，机械加工工艺虽然取得 了很大进步，但是和发达国家还有较大差距，机械加工工艺改进势在必行。 一、机械加工工艺优化的积极作用 机械加工是工业生产最为重要的组成部分，在我国经济发展中占据着重要作用，机械加 工工艺水平的高低在一定程度上代表了科学发展情况。近十几年来，随着我国科学技术发展，机械加工工艺得到了较大发展，促使机械加工行业得到前所未有发展，这一点是值得肯定的。机械加工首要任务就是保障机械产品的质量，生产出的产品要保证零误差，符合产品的设计 各项要求，比如大小、规格、重量等，也就是说产品必须要足够精密，只有这样才能满足相 关的标准和要求。机械产品生产的质量和企业经济效益挂钩，只有生产出高质量产品，才能 扩大市场占有额，减少不合格产品造成经济损失，企业的经济效益就会提升。机械加工工艺 直接决定着产品质量，在生产的过程中只有改进加工工艺，严格的按照工艺流程加工机械产品，就能有效的避免加工过程中失误，从根本上保障产品质量。目前，机械加工工艺还不是 很完善，在加工的过程中经常会出现这样那样问题，导致产品的质量得不到保证。针对这种 情况，机械加工企业要召集技术人员和设计人员，认真研究加工工艺的不足之处，然后采取 有效的措施解决这些问题，改进和优化机械加工工艺，进而提高机械产品质量。 机械加工的过程中常常会由于机床的问题，让加工出来的机械产品出现不同程度变形， 产品质量达不到使用标准，同时还有可能改变机械产品性能。另外，在机械加工时候还会受 外力作用出现产品变形，比如机床的传动出现故障。 二、机械加工工艺优化措施 我国机械加工工艺相对于发达国家来说还有较大差距，产品的精密度不够，在国际市场 上缺乏竞争力，机械产品的销售市场受到了限制，影响了机械加工行业的经济效益。因此， 我国机械加工工艺改进是很有必要的，也是行业发展的要求。 1、提高机械产品精密度 机械加工工艺改进的主要目的是提高产品精密度，保证产品质量符合行业标准。我过机 械加工生产还不够规范，加工工艺改进首先要做好的就是优化加工生产过程，工人要严格按 照机械加工工艺流程作业，而企业遵从的加工工艺要符合国家的各项标准，这样就能减少加 工误差，让机械产品更加精密，尺寸符合设计要求，产品表面质量也能得到有效保证。另外，机械加工工艺创新和结合实际生产情况，分析机械加工过程中引发质量问题原因，然后有针 对性的弥补加工工艺缺陷，每个一段时间让技术人员分析和总结生产过程中遇到问题，一起 商讨解决的办法，不但能够提高生产效率，还能生产出更加精密产品，增强企业核心竞争力，帮助企业打开世界市场大门，这也是我国机械加工企业努力的方向。 2、朝着机械化和智能化发展 随着信息技术的发展，机械加工也要转变生产方式，加工工艺改进要朝着智能化和机械 化发展，提高机械加工科技含量，通过智能化设置就能减少生产中误差的出现，实现自动化 生产。另外，在机械加工生产的过程中，要通过智能化设备搜集各种参数，然后有针对性的 调整参数，提高机械产品的精密度，产品的表面也能满足使用需要，机械加工工艺改进就能 达到预期目的。在机械加工生产之前，技术人员要检查各种加工设备，保证其性能的稳定性，
机械加工工艺的优化方案作者：徐伟大
【摘要】在机械加工的过程中，零部件的加工精度直接影响着机械产品质量的好坏。本文以零件的加工过程为例，介绍机械加工工艺的流程，探讨提高加工精度的优化方案， 分析造成加工误差的原因。 【关键词】机械加工工艺；零件加工精度；影响因素； 优化方案 0 引言 机械加工工艺就是利用机械加工的方法对毛坯进行更改，使毛坯逐渐与零件生产标准相吻合。机械加工工艺对毛坯的更改包括对毛坯形状的更改、毛坯尺寸的更改等。机械加工工艺作为零部件加工的基础工艺，对零件加工精度有很大的影响，机械加工工艺越到位，零件加工的精度就越高，加工出来的零件与零件生产标准吻合度越高。 在机械加工过程中，由于多种原因，对零部件的加工精度造成了较大的影响，给机械加工的零件生产带来了很大的损失。所以在利用机械加工工艺生产零件时，要对机械加工工艺对零件加工精度造成影响的外在因素和内在因素有准确深刻的认识，从而使机械加工工艺更加完善、更加到位，加工出来的零件精度更高。本文以零件的加工过程为例，介绍机械加工工艺的流程，探讨提高加工精度的优化方案，分 析造成加工误差的原因[1]。 1 机械加工工艺的流程
机械加工工艺流程是指工件或零件制造加工的步骤，是利用机械加工的方法对毛坯进行更改，使毛坯逐渐与零件生产标准相吻合的过程。机械加工工艺对毛坯的更改包括对毛坯形状的更改、毛坯尺寸的更改等。一般情况下，比较笼统的机械加工工艺流程主要是从粗加工到精加工，由精加工再到装配，装配结束进行检验，最后对检验合格的零件或工件 进行包装[2]。 机械加工工艺流程是使毛坯变成合格产品的过程，这个过程由零件加工流程和零件加工步骤构成，具体的机械加工流程和机械加工步骤中都有相应具体的标准和要求，这些步骤和流程中的具体的机械加工标准和机械加工要求就是机 械加工工艺。 例如在对毛坯加工时，对毛坯需要到的粗糙度、工序等的详细说明和数据规范，就是毛坯粗加工工艺。机械加工工艺规程就是零件加工企在选取工艺过程中所生成的工艺文件。零件加工企业在选取工艺过程的时候，并不是盲目选取的，而是根据企业的实际生产情况来确定的，企业的实际生产情况包括企业的机械加工员工素质、零件加工的设备条件 等。 企业对自身条件有了充分的认识以后，会根据实际情况来选择工艺工程和操作方法，这个过程中需要写成工艺文件。生成的工艺文件经审批通过，就会对零件加工企业在零
菠萝果酱的制作工艺 １、原料选择及处理：最好选用无病、无虫、成熟度为八成的青熟果，用自来水清洗2次，再用不锈钢刀将皮削去，切成2厘米×2厘米的小块或2厘米×5厘米的长条备用。 ２、糖渍、渗糖：将切好的菠萝条或块，放入不锈钢锅器皿中，加30％的白砂糖拌匀放置6—12小时。然后将上述果、液倒进煮锅里，煮1小时后自然冷却。冷却后在常压下静置，让其渗糖12个小时。 ３、菠萝糖液加果胶，调糖酸度：用手持糖度仪测量经糖渍后的果液，通过计算，加入白砂糖，使糖液固形物含量达到60％—65％，并加1倍经净化的饮用水、1％—5％的果胶、0.3％的柠檬酸、0.05％的山梨酸钾，搅拌均匀。 ４、煮制，装瓶，杀菌，包装：将上述调配好的果液倒入不锈钢锅里一边搅拌一边加热，直至煮沸后，装瓶，最后放入高温灭菌锅里，用120℃的温度杀菌15分钟，冷却后入库，即成菠萝果酱。 果酱加工工艺流程及设备 果酱加工的工艺流程如下：水果消毒→输送→削切花→洗果→打浆→预煮→真 空浓缩→装罐→杀菌→成品。 该设备生产线配备的单机有带式输送机、辊式输送机、削切花机、洗果机、连 续预煮机、螺旋提升机、打浆机、真空浓缩机、装罐封盖组合机和高压杀菌锅等。 加工时，将选好的水果由人工去除花萼，经输送机送入削切花机，然后进行清洗，洗后送入预煮机煮熟软化，再送入打浆机，加工后的浆液经筛孔流出并送入真 空浓缩锅，按果浆量加入适量白糖，通入蒸汽进行浓缩，当固形物达68％以上时， 装罐封好，经杀菌处理得成品果酱。其主要设备和要求如下： （1）水果打浆机。将煮软的水果打碎成浆，并使浆、渣分离，打浆机分立式和卧式两种，目前使用较多的是卧式。 （2）螺旋式连续预煮机。这是水果处理的关键设备。原料自料斗落入筛筒内，筛筒中心有螺旋推进器，在螺旋推力下向前移动，筛筒浸在热水中，水果被加热至 软化。预煮后由出料槽排出机外。 （3）果酱浓缩设备。打浆后的浆状物经加糖、加热，除去部分水分后，使其固形物达66％以上，含糖量不低于57％，就成为果酱产品。浓缩设备有常压式和真空式两种。常压浓缩设备采用夹层锅装置，真空式浓缩采用真空系统浓缩装置。 （4）双活塞定量装料机。用于果酱定量罐装作业。要求定量准确，大小可调，
工艺改进建议 1、目前实木产品，很多家具厂都用三聚氰胺板搭配使用效果很好，有的客 户也有这样要求，而且成本低、气味小、颜色均匀、工期短、可观性也好。 2、改进方案：①选择三聚氰胺板颜色靠近现有的实木色板；②有些三聚氰 胺板和实木色板相差比较大的可把实木色板向三聚氰胺板靠近，等下次做色板时，推出此色板。 3、三聚氰胺板颜色选好后，取样给做PVC封边条的供应商打样，尽量让封 边条和油漆色板颜色接近。 4、操作工艺：开料时保持板面干净，必要时每层垫上泡沫棉（或直接让三 聚氰胺板加工厂家加贴保护膜）。 5、封边时机器速度不要调的太快（否则质量很差），排孔后用2个专人修边， 擦胶，用色精调成与色板接近的颜色，然后用布条包木棒，沾颜色描边，使PVC封边条不会发白接近板面。 6、可用部件、书柜层板、顶底板、背板、抽屉板、会议桌挡板、层板、立 板等，甚至还可以用在，书柜的侧板，班台的挡板和脚板，副台的层板、侧板和背板等。 7、把抽屉帮改成18mm厚的，可用下脚料做抽屉。 8、成本节约：一张板（单面3m2）贴上胡桃木皮的价格是105元，加上油漆 加工价是70/m2X3m2=210元；一张板（双面）胡木皮加油漆加工价格不低于630元，每张三聚氰胺板（双面）含纸在内费用不超过30元；一张楸木皮（双面）木皮加油漆加工价格不低于510元，胡桃和楸木平均是570元一张板，是三聚氰胺板价格的19倍，以平均每天20张板计算，可以节省20张X540元X30天=324000元，按最少的来说减少一半，一个月下来也能节省十几万元，就是再买一台新的封边机，用不了一年的时间就省下来了，两个修边工人的工资每月也超不过7000元。 质检中心：崔秀林 2012.3.15
机械加工工艺分析与改进设计 作者：陈军 摘要：我们必须仔细了解零件结构，认真分析零件图,培养我们独立识图能力,增强我们对零件图的认识和了解,通过对零件图的绘制,不仅能增强我们的绘图能力和运用autoCAD软件的能力。
目录 摘要 (1) 目录 (2) 绪论 (3) 第三章：30*40专用夹具的设计 (11) 3.1专用夹具的设计要求 (11) 3.2夹具设计 (12) 总结 (16)
参考资料 (16) 绪论 本课题是对制动杆零件工艺规程及40×30面铣削夹具的设计，对此研究我查阅了大量的资料，首先明白机械加工工艺过程就是用切削的方法改变毛坯的形状、尺寸和材料的物理机械性质成为具有所需要的一定精度、粗糙度等的零件。 1 2 3 1 2 4、毛坯的选择 1）毛坯的种类 铸造毛坯：适合做形状复杂的零件。 锻造毛坯：适合做形状简单的零件。
型材：适合做轴、平板类零件。 焊接毛坯：适合做板类、框架类零件。 2）毛坯选择的原则 选择原则：毛坯的形状和尺寸应尽量接近零件的形状和尺寸以减少机械加工。 毛坯选择应考虑的因素： 2 1 2 3 精基准：采用加工过的表面作为基准。 基准的选择遵循以下四个原则 1）基准重合原则：（1）设计基准与定位基准不重合误差只会发生在用调整法获得加工尺寸的情况。 （2）基准不重合误差值等于设计基准与定位基准之间的差值。
2）基准统一原则:整个工艺过程或有关几道工序采用同一个定位基准来定位。 采用基准统一原则有利于：（1）简化工艺过程的制定及夹具的设计。 （2）避免基准转换带来误差。 3) 互为基准：使加工面间有较高的位置精度，又使其加工余量小而均匀，可采用反复加工互为基准原则。 4 1 1 1 2 3 2 1 2）要考虑被加工材料的性质。 3)要考虑生产纲领，及生产率和经济效率。 4）要考虑现有设备和生产条件。 1．4工艺路线的拟定
果酱的制作方法汇集 2009年12月01日 果酱代替糖好吃更营养 蓝色的蓝莓酱、深红的山楂酱、琥珀色的苹果酱、金黄的杏酱……这些美味果酱在人们的餐桌上出现得越来越多了。可是果酱都有什么营养？什么样的果酱好呢？ 食品专家指果酱是一种保存水果的很好方法，特别是对于那些熟透、不能冷藏不易储存的水果。各种果酱的制作原理都是大同小异的。先把水果洗好，然后切块，热烫一下，再绞碎放在夹层锅中，加糖熬煮。传统果酱含糖量>60%，热能高，口感较甜。现在因为对健康的追求，低糖果酱产品也应运而生。低糖果酱含糖量25%~50%，其突出优点是原果风味浓郁，具有清爽的口感。 在果酱的加工过程中，水果中热敏感的物质（如维生素C）流失比较严重，一般可通过加入抗氧化剂或改善加工工艺（微波热烫、真空浓缩等）来缓解。而矿物质（如钾、锌等）性质稳定，在果酱中可以完好地保存下来。果酱细软、酸甜，拥有各自水果的营养成分，营养极为丰富。婴幼儿吃果酱可补充钙。果酱中丰富的钾能消除疲劳，锌能增强记忆力。同时，果酱不会增加身体胆固醇和脂肪含量。 很多人都以为果胶那种凝冻一样透明有弹性的质感，是因为加了凝胶剂。其实不然，水果中天然富含一种凝胶物质——果胶。在制作果酱的过程中，这种果胶被改良活化了，使果酱呈现了独特的质感。果胶不会像粗纤维一样有伤害食道或胃肠道的危险，而且预防癌症的能力更强。
在人们以往的认识中，果酱主要用来涂抹于面包或吐司上食用，也可做果酱包的馅。其实，果酱的吃法还有很多。果酱可以用来调酸奶，加入冰激凌及其他冷冻甜点，甚至是当作糖放在红茶或咖啡里，还可以加入热水中调成果汁食用，都别有一番滋味。在需要用到糖的场合，都可以用果酱来代替，比简单加糖更多了营养成分和保健物质。不过需要注意的是，果酱含糖很高，每天食用量以1~2勺为宜。 橘子果酱制作 原料：橘子600公克；麥芽糖150公克；細砂糖150公克；檸檬1/2個；香橙酒1大匙。 制作： 1、檸檬洗淨榨出果汁備用；橘子剝皮後取出果肉，將果肉去籽並撕除白色的薄膜。 2、將處理好的橘子果肉放進耐酸的鍋子中，加入檸檬汁用中火煮滾。 3、轉成小火並加入麥芽糖繼續熬煮，熬煮時必須用木杓不停地攪拌。 4、待麥芽糖完全溶化後便可加入細砂糖，繼續拌煮至醬汁略呈稠狀。 5、加入香橙酒，用木杓持續攪拌，將醬汁煮成濃稠狀即可。香橙酒的作用在於增添果醬的風味。（来源：餐饮世界.菜谱大全） 橘子果酱制作二 材料：橘子6个，冰糖150克，米酒100CC，柠檬汁随意，盐少许。 做法： 1、准备橘子，洗干净；
第六节果酱加工工艺 一、果酱和果冻的加工工艺 1、果酱和果冻的定义 果酱 果冻
2、果酱的工艺流程 原料处理→加热软化→加热、配料→浓缩→装罐和密封→杀菌和冷却 3、果胶一糖一酸凝胶形成的理论解释 果胶的半乳糖醛酸单体α—1，4键相连成线形结构，它在水合以后形成粘性溶液，这种高度亲水性的溶液在中性范围内最稳定，并带负电性。当溶液的pH值低于3.5和糖（脱水剂）含量达50%以上时，果胶即能脱水，并因电性中和而成凝胶。果胶胶凝时，果胶分子因氢键结合相连成网状结构。
4、果胶凝胶的条件和组分 糖65～70%，pH2.88～3.3（相当于成品中含柠檬酸0.7%），果胶0.6～1%。 果实原料； ?含果胶量及酸量丰富的原料：苹果（指含酸高的品种）、山楂等。 ?含果胶量高、含酸量低的原料：无花果、甜樱桃、桃、香蕉、番石榴等。 ?含果胶量和酸量中等的原料：葡萄、成熟的苹果等。 ?含果胶量少、含酸量多的原料；酸樱桃、菠萝、草莓 ?含果胶和酸均少的原料：成熟的桃子、洋梨、梨等。 果胶、琼脂、羧甲基纤维素、海藻酸钠； 糖和柠檬酸。
果胶的胶凝能力 系指一份的果胶能与多少份的糖制成具有一定强度和质量的果冻的能力。所谓果冻的一定强度（硬度）系指破碎压力为60.7克／平方厘米，而一定的质量是指其可溶性固形物达65%。 5、低甲氧基果胶果胶凝胶的条件和组分 低甲氧基果胶（相当于50%的羧基游离存在）在用糖很少甚至不用糖的情况下，加入钙离子（10一30毫克／克果胶）把果胶分子中的羧基相连生成凝胶，它是离子键结合而相连成的网状结构。
6、草莓酱的加工的主要问题 原料：红色或浅红色，红色或浅红色的部分占整果面积的70%以上为宜。 草莓呼吸强度大，采收后及时加工，避免污染。草莓产期短，进厂原料集中，故必要进行贮藏。 草莓浸泡后，在流动水槽中淘洗，去净泥砂等杂质，逐个拧去蒂把，去净蒂叶，剔除杂质和不合格果。 鲜草莓所含的花青素加工过程中极易受热分解，温度越高，时间越长，分解也越多。在加工过程中必须注意避免不必要的热处理。 真空浓缩至酱体可溶性固形物达66%时，加入柠檬酸，破除真空，搅拌加热至90 ～98℃，迅速出锅分装。 玻璃罐装的果酱罐头易发生霉菌污染质量事故。允许在玻璃罐装果酱中加入山梨酸或其盐类，加入量为成品的0.04～0.05%。
某厂生产工艺的调整与改进 https://www.doczj.com/doc/e512893999.html,日期: 2008-08-30 阅读: 882 字体:大中小双击鼠标滚屏 摘自《面粉通讯》08年第4期 张厚明甘肃兰州 某面粉厂2006年6月新建一条120t/d的等级粉生产线，由于其工艺与原粮、产品品种结构不大适应，故生产效益不大理想。该厂针对工艺中存在的问题，按照加工原粮的实际以及市场对产品的需求，对清理和制粉工艺进行了局部调整和改进，取得了较明显的技术经济效益。 1生产车间基本情况 1.1车间各楼层设备布置概况 该车间设计能力为处理小麦120t/d，厂房为5层框架结构。麦间采用机械提升，2-4层设有9个毛麦仓和3个润麦仓。1楼为配麦器、出仓绞龙、下脚打包;2楼装有头道,2道毛麦筛和净麦筛;3楼装有1台2道打麦机和1台刷麦机和除尘风网;4楼装有1台碟片滚筒精选机和1台毛麦打麦机；5楼为2台重力分级去石机以及麦仓顶部进仓绞龙、电脑控制混合着水机、除尘设备等。粉间与麦间之间为3段式楼梯。粉间1楼为磨粉机电机传动系统与副产品打包;2楼为磨粉机与成品打包间；3楼为清粉机、打麸机与管网分配层；4楼为高方筛层；5层为撞击松粉机、关风器、脉冲除尘器等风运管网。 1.2清理工艺 清理工艺采用3筛2打1刷2去石1精选1次着水润麦等10道工序。未设置初清，毛麦入机后直接进人头道清理筛，然后人毛麦仓，车间灰尘较大。清理流程为：原粮-头道毛麦筛（自振报动筛）- 毛麦仓- 配麦器- 头道去石机- 碟片滚筒精选机- 头道打麦机- 二道清理筛（自衡振动筛）- 电脑控制混合着水机- 润麦仓- 二道去石机- 二道打麦机- 刷麦机- 三道麦筛（平面回转筛）- 磁选机- 净麦柜- 入磨。清理工艺流程见图1。 1.3制粉工艺 制粉工艺为5B8M2S2T4P2D4(4B、lm分粗细）M、S、T磨均采用光辊。主要制粉设备有：FMFQ型磨粉机12台，其中800x2的2台，600x2的5台，500x2的5台，磨辊接触总长1420 em;FQFD型清粉机3台，其中49x2x3，49xlx3，60x2x3各1台，FFPD45x1打麸机4台，FSFG6x24C型高方筛4台；采用一组气力输送风网，7-1.5离心风机1台配55kW和TBLM-1型104筒脉冲除尘器1台以及相关的附属辅助设备。制粉工艺流程见图2。 2调整与改进的主要内容 2.1清理工艺方面 1)改混合着水润麦为分别着水润麦。该厂加工的小麦均系当地与周边地区产的白皮、红皮软质春小麦，生长期短、皮薄、面筋含量低。为解决面粉筋力过低问题，厂方从陕西省购人大量的高硬质红皮冬小麦进行搭配加工。面筋质‘23％的软质小麦与面筋质36%-38％的硬质小麦，分别从不同的毛麦仓出仓混合搭配，然后经着水机着水后进润麦仓。由于原工艺不能分别润麦，高筋小麦着水量大、润麦时间长，而低筋小麦着水量小、润麦时间短，生产过程中着水量与润麦时间依照高筋硬质麦，产量、出率受到影响。如着水量与润麦时间依照低筋软质麦，就形成“干磨面”，粉色暗、质量差。为解决粮质差异过大不宜混合着水润麦
浅谈数控铣加工模具零件工艺改进策略 发表时间：2019-11-14T10:50:14.320Z 来源：《科学与技术》2019年第12期作者：郝瑞友 [导读] 数控铣工艺应用于模具、航天、汽车、机械、电子领域，创造出巨大的社会和经济效益。但是数控铣加工零件工艺存在斜面、结构尺寸不精确问题。 摘要：数控铣工艺应用于模具、航天、汽车、机械、电子领域，创造出巨大的社会和经济效益。但是数控铣加工零件工艺存在斜面、结构尺寸不精确问题。为确保数控铣工艺以及模具零件加工满足质量和效率方面的需求，持续性的改善数控铣工艺，促进加工质量及效率的提升。本文分析数控铣加工模具产生误差的原因，提出数控铣加工模具零件的工艺处理方法，提高模具零件加工精度。 关键词：模具零件、数控铣工艺、改进策略 0 引言 数控铣工艺应用在很多机械制造领域，能够给社会产生巨大生产财富。但是因为工艺缺陷问题，数控铣加工零件工艺存在斜面、结构尺寸不是太精确。所以围绕如何提高和满足质量和效率方面的需求，必须持续性的改善数控铣工艺，促进加工质量及效率的提升。 1 数控铣加工技术特点 （1）技术水平高。很多零部件的生产和加工通过数控加工实现，加工水平和质量互相影响，数控铣加工技术比常规加工技术具有显著优势。 （2）加工质量高。数控铣加工过程在程序的控制下运行，排除人为因素，在加工过程中，即使出现参数不正确的问题，也能够自动地纠正或补偿，推动加工过程顺利地进行。 （3）效率高。数控铣技术能在同等时间完成更多的加工任务，对复杂零部件可以同时完成不同部位的加工，满足精度方面的要求，提高加工效率。 （4）柔性佳。调整参数及程序，能适用不同的零部件，无需制作匹配的工装夹具，节省制作费用，精简加工流程，提高加工效率。 2 数控铣工艺改进策略 为使数控铣加工模具质量达到最佳状态，改进加工工艺，改变加工方式，提高加工精度和效率。 （1）改变加工方式。加工过程中，刀具在斜面上沿着一个方向平稳、匀速运动，在介于两个斜面之间的圆弧位置，降低铣削速度。刀具和零件斜面的距离为零后，后刀面和零件产生明显的摩擦力，此时刀具可能出现共振现象，刀具移动到斜面间的圆弧位置时，切入角变大、铣削长度变长，铣削厚度减小。由于无法避免弹性形变，因此铣刀可能出现让刀问题。逆铣的情况则恰好相反，有可能发生共振问题，引发过切的错误，不利于模具零件的正常、良好的加工。以上问题都需要特别留意。 （2）切削量的选择。切削量是关键因素，关系到最终的加工质量。在模具加工时，若能够将切削量、切削速度控制在合理范围内，就意味着达到预期加工效果的50豫。在设定切削量时，若刚度条件较好，可以令切削深度和零件的加工深度一致，达到降低走刀次数的目的。 （3）合理设置刀具路径。设定铣刀轨迹时，确保零件的加工精度和外部粗糙度之间良好匹配，缩短走刀路线，降低空刀概率。在紧挨着零件斜面的两行刀路间，按照设定半径的圆弧过渡，在软件中设置好刀路后，紧挨着两行刀路的行间移刀增加一定半径的圆弧过渡，防止在两次走刀间出现转弯问题，同时铣刀自然移动到下一加工路线。若加工斜面的高度一致，增加一定半径的圆弧过渡。在模具两层间增加特定半径的圆弧过渡，有助于保障刀路平滑，降低螺旋下刀切削阻力，避免刀具过快磨损，延长刀具使用寿命。圆弧过渡的应用，有助于工件在零件切线方向上切入、切出，保障加工质量目标的实现。 （4）采取螺旋进刀方式。加工模具内斜面时，下刀方式采用螺旋式而非垂直式。垂直下刀，导致切削变慢，铣刀和模具的切削力提高，刀具磨损明显，零件表面变得粗糙。螺旋下刀能避免上述问题，关键是螺旋直径范围参数的设定，若螺旋直径不超过该范围，无需人工操作，系统能减小螺旋直径，直到可以下刀为止。该范围不宜过小，否则会接近于垂直下刀方式。加工中选择斜坡下刀，下刀次数以1 次为宜，次数太多会导致明显振动，加工表面会出现刀痕，严重时会导致刀具断裂。待加工的模具中存在曲面，加工方式的选择十分关键。精加工时，若刀具两行距离太近，即使采用圆弧过渡，或许会因圆弧直径太小而和直线过渡较为接近。这时选择摆线进给方式，令两刀距离加大，为加工质量和效率提供保障。 （5）优化模具数控编程的基本流程。数控铣加工技术的应用，离不开数控机床，编程十分重要。数控加工由4 个环节构成，即准备、编制方案、编程、定型。准备环节，编程人员浏览并分析数据，制作和处理数控编程。方案编制环节，编程人员根据车间资源现状，编订生产零部件模具。编程环节是数控加工技术最关键的，要基于全方位思考，考虑零部件的特征，选择最佳的零件，通过计算确定基础运动轨迹，这样才能编写出有效、正确的程序。定型环节，是完成数控流程编订的结尾工作，对数控铣技术进行验收。 3 结束语 加工模具零件的数控铣加工工艺改进策略包括改变加工方式、切削量的选择、合理设置刀具路径、采取螺旋进刀方式、优化模具数控编程的基本流程。数控铣加工工艺改进策略提高加工质量，加快模具零件的生产效率，取得良好的社会和经济效益。参考文献 ［1］马彩凤.编辑程序在数控铣削加工椭圆球面上的应用［J］.南方农机 ［2］何荣开.冷却水箱设计对数控车床总体布局的影响［J］.制造技术与机床，2016（8）：15-16.

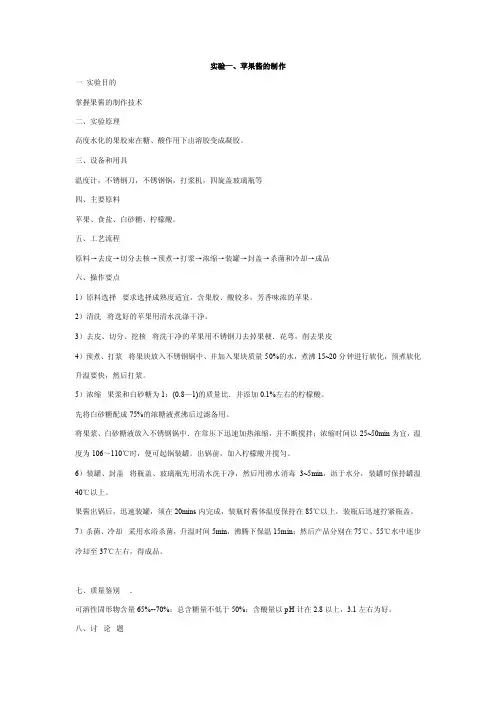

实验二十苹果酱的制作 一实验目的 掌握果酱的制作技术 二、实验原理 高度水化的果胶束在糖、酸作用下由溶胶变成凝胶。 三、设备和用具 温度计，不锈钢刀，不锈钢锅，打浆机，四旋盖玻璃瓶等 四、主要原料 苹果、食盐、白砂糖、柠檬酸。 五、工艺流程 原料→去皮→切分去核→预煮→打浆→浓缩→装罐→封盖→杀菌和冷却→成品 六、操作要点 1）原料选择要求选择成熟度适宜，含果胶、酸较多，芳香味浓的苹果。 2）清洗将选好的苹果用清水洗涤干净。 3）去皮、切分、挖核将洗干净的苹果用不锈钢刀去掉果梗．花萼，削去果皮 4）预煮、打浆将果块放入不锈钢锅中、并加入果块质量50％的水，煮沸15~20分钟进行软化，预煮软化升温要快，然后打浆。 5）浓缩果浆和白砂糖为1：(0．8—1)的质量比．并添加O．1％左右的柠檬酸。 先将白砂糖配成75％的浓糖液煮沸后过滤备用。 将果浆、白砂糖液放入不锈钢锅中．在常压下迅速加热浓缩，并不断搅拌；浓缩时间以25~50min为宜，温度为106～110℃时，便可起锅装罐。出锅前，加入柠檬酸并搅匀。 6）装罐、封盖将瓶盖、玻璃瓶先用清水洗干净，然后用沸水消毒3~5min，沥于水分，装罐时保持罐温40℃以上。 果酱出锅后，迅速装罐，须在20mins内完成，装瓶时酱体温度保持在85℃以上，装
