链传动概述

链传动的工作原理1、工作原理链传动是以链条作为中间挠性传动件，通过链节与链轮齿的不断啮合和脱开而传递运动和动力的，它属于啮合传动。

如图1所示：图1.链传动工作原理1—主动链轮2—链条3—从动链轮链传动由主动链轮1、链条2和从动链轮3组成。

当主动链轮转动时，通过链条与链轮之间的啮合力带动从动链轮跟着旋转，同时将主动轴的运动和动力传递给从动轴。

2、链传动的分类和特点根据用途的不同，链传动分为传动链、起重链和牵引链。

传动链用来传递动力和运动，起重链用于起重机械中提升重物，牵引链用于链式输送机中移动重物。

（1）链传动的主要优点①链传动是具有中间挠性件的啮合传动。

与带传动相比，链传动无弹性滑动和打滑现象，故能保证准确的平均传动比，且其传动效率较高、结构紧凑、传递功率大、张紧力比带传动小，作用在传动轴与轴承上的力较小，但无过载保护作用。

①在相同功率条件下，链传动比带传动结构紧凑，并适用于低速、重载下工作。

①与齿轮传动相比，链传动结构简单，加工成本低，安装精度要求低，适用于较大中心距的传动，能在高温、多尘、油污等恶劣的环境中工作。

（2）链传动的主要缺点①链条与链轮工作时磨损较快，使用寿命较短，磨损后链条的节距增大，链轮齿形变窄，链条在啮合时会发出“咯咯”的响声，甚至造成脱链现象。

①只能传递平行轴间的同向回转运动，安装时对两轮轴线的平行度要求较高。

链条不适宜装在两个呈水平位置的链轮上传动，这样容易发生脱链或顶齿。

①由于链条进入链轮后形成多边形折线，从而使链条速度忽大忽小地周期性变化，并伴有链条的上下抖动。

因此，链传动的瞬时传动比不恒定，传动平稳性较差，有冲击和噪声，不宜用于高速和急速反向的场合。

①制造费用较高。

优势
能在高温、潮湿、多尘、污染等恶劣环境中工作 ，对环境友好，能在低速重载、高速轻载等不同 工况下发挥良好的传动性能。
02
链传动的组成与结构
链轮
链轮是链传动中的重要组成部分，通常由 齿环和齿轴组成。 齿轴用于支撑齿环，保持链轮的稳定。
齿环用于与链条的链节相啮合，传递动力 。
根据不同的应用需求，链轮可采用不同的 材料和热处工艺。
感谢观看
齿轮传动
高精度
链传动与齿轮传动相比，链传动的精度相对较低。齿轮传动通过精确的齿轮配合，可以实现高精度的动力传递，适用于需要 精确传动的场合。
螺旋传动
低速稳定
链传动与螺旋传动相比，螺旋传动在 低速时更为稳定。螺旋传动主要依靠 螺杆和螺母的相对转动来传递动力， 适用于需要低速、大负载的场合。
THANKS
热处理和表面处理工艺的优化
通过改进热处理和表面处理工艺，提高链传动的硬度和耐腐蚀性，从而提高其耐磨性和抗疲劳 性能。
设计优化与创新
新型链轮设计
优化链轮的结构设计，减小链传 动中的摩擦和磨损，提高传动效 率和使用寿命。
模块化设计
采用模块化设计理念，实现链传 动的快速组装和维修，降低制造 成本和维护成本。
链传动讲解全解课件
目录
• 链传动的概述 • 链传动的组成与结构 • 链传动的应用 • 链传动的维护与保养 • 链传动的改进与发展趋势 • 链传动与其他传动方式的比较
01
链传动的概述
定义与工作原理
定义
链传动是一种利用链条作为中间挠性件的传动方式，通 过链条与链轮之间的啮合来传递运动和动力。
工作原理
链传动在交通运输领域中的应用需要具备较高的效率和可靠性，以确保车辆的安全和稳定性。 此外，链传动也需要符合环保要求，如低噪音、低污染等。

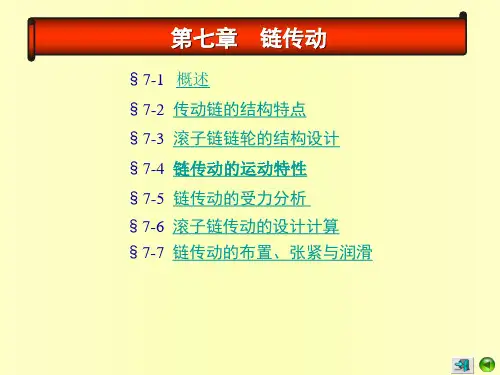

第七章链传动§7-1概述§7-2 传动链的结构特点§7-3 滚子链链轮的结构设计§7-4 链传动的运动特性§7-5 链传动的受力分析§7-6 滚子链传动的设计计算§7-7 链传动的布置、张紧与润滑第一节概述链传动是由主动链轮、从动链轮和绕在两链轮上的一条闭合链条所组成（如图所示），以链作为中间挠性件，靠链的一个个链节与链轮轮齿啮合来传递运动和动力。

一、链传动的特点概述与带传动比较，链传动的主要优点是：1）无弹性滑动和打滑现象，平均传动比准确，传动可靠。

2）所需张紧力小，作用于轴上的压力小。

3）相同工况下，结构尺寸更为紧凑。

4）能在恶劣环境（多尘、高温、多油）下工作。

5）传动效率高，承载能力高。

与齿轮传动比较，链传动的主要优点是：1）易于实现较大中心距的传动。

2）制造与安装精度要求低，成本低。

链传动的主要缺点是：1）瞬时传动比和瞬时链速不恒定，传动不平稳，工作时有噪声。

2）不宜用于载荷变化大和急速反向的传动中。

概述二、链的种类链有多种类型，按用途不同可分为传动链、起重链、牵引链三种。

起重链主要用于起重机提升重物，链速v≤0.25m/s；牵引链主要用于运输机械移动重物，链速v≤2~4m/s；传动链主要用于传递运动和动力，链速v≤15m/s，生产与应用中，传动链占主要地位。

本章只讨论传动链。

三、链传动的应用链传动的应用范围很广。

适于两轴相距较远，平均传动比准确，对平稳性要求不高，工作环境恶劣等场合。

如农业机械、建筑机械、采矿、起重、金属切削机床、摩托车、自行车等的机械传动中。

通常链传动工作范围是：传递的功率P≤100 kW，传动比i≤8，链速v≤15m/s，中心距a≤5~6m。

现代先进的链传动技术已能使优质滚子链的传递功率达5000kW，链速可达35m/s。

第二节传动链的结构特点在链传动中按链条结构不同主要有滚子链和齿形链两种。

一、滚子链单排滚子链双排滚子链滚子链的结构如图所示。

17
孔板式
实心式(整体式)
组合式 轮辐式（轮毂处采用了胀紧联结 ）
第七章 链传动总结
18
(三)、链和链轮材料 强度、耐磨性
第七章 链传动总结
19
三、链传动的运动特性
（一）、链传动的运动不均匀性
整条链：挠性体
单个链节：刚性体
链条绕上链轮时，链节与链轮轮齿啮合，形 成正多边形一部分。链条与链轮分度圆在运动中 交替呈现相割和相切。 ——多边形效应
降低动载荷的措施：
(1)n1<nlim;
(2)链传动尽量放在低速级；
(3)选用小p，多 z 的链传动。
思考：链传动为什么布置在低速级?带 传动应布置在多级传动的高速级还是低 速级？为什么？
第七章 链传动总结
27
四、受力分析
（一）、紧边拉力 F1 F Fc Ff
1、工作拉力F1
F 1000P (N) v
选择方法：P0

KAP kzkp
，由P0、n1查图14.17定型号— p。
5、中心距和链长 v一定：a↓— Lp↓— 屈伸次数↑— 磨损↑
a↓ d一定：a↓—α1↓— 同时啮合齿数↓— 磨损↑
a↑↑— 松边上下颤动，传动不平稳。
∴ a =（30~50）p amax = 80p
第七章 链传动总结
36
第七章 链传动总结
38
第七章 链传动总结
39
七、链传动的润滑
人工定期润滑 飞溅润滑
油浴润滑
滴油润滑 压力喷油润滑
过程：1）初选a0=（30~50）p； 2）→Lp（圆整为偶数）； 3）→a；
六 、链传动的张紧与布置 （一）、合理布置 1、两轮回转面应在同一铅垂面内；
