自动化生产线气动回路的电气动控制精选ppt

❖ 排气节流调速回路具有下述特点： ❖ 1)气缸速度随负载变化较小，运动较平稳。 ❖ 2)能承受与活塞运动方向相同的负载(反向负载)。
以上的讨论，适用于负载变化不大的 情况。当负载突然增大时，由于气体 的可压缩性，就将迫使气缸内的气体 压缩，使活塞运动速度减慢；反之， 当负载突然减小时，气缸内被压缩的 空气，必然膨胀，使活塞运动加快 这称为气缸的“自走”现象。
五、缓冲回路
❖ 要获得气缸行程末端的缓冲，除采用带缓冲的气缸外，特 别在行程长、速度快、惯性大的情况下，往往需要采用缓冲 回路来满足气缸运动速度的要求。
b）所示回路的特点是， 当活塞返回到行程末端时， 其左腔压力已降至打不开 顺序阀2的程度，余气只 能经节流阀1排出，因此 活塞得到缓冲。
a）所示回路能实现快进一慢进缓冲一停止快 退的循环，行程阀可根据需要来调整缓冲开始 位置，这种回路常用于惯性力大的场合。
2双向调速回路三快速往复运动回路将图145a中两只单向节流阀换成快速排气阀就构成了快速往复回路四速度换接回路利用两个二位二通阀与单向节流阀并联当撞块压下行程开关时发出电信号使二位二通阀换向改变排气通路从而使气缸速度改变

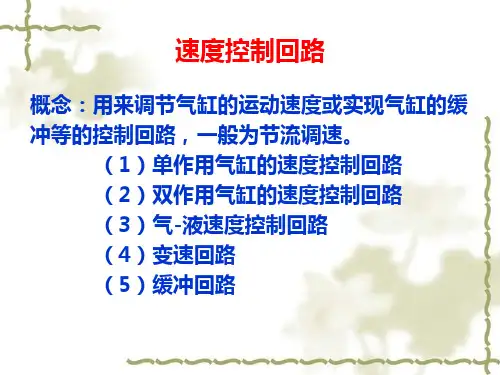

速度控制回路
概念：用来调节气缸的运动速度或实现气缸的缓 冲等的控制回路，一般为节流调速。
二、双作用气缸的速度控制回路
1、单向调速回路
当节流阀开度较小时，由于进 入A腔的流量较小，压力上升 缓慢，当气压达到能克服负载 时，活塞前进，此时A腔容积 增大，结果使压缩空气膨胀， 压力下降，使作用在活塞上的 力小于负载，因而活塞就停止 前进。待压力再次上升时，活 塞才再次前进。这种由于负载 及供气的原因使活塞忽走忽停 的现象，叫气缸的“爬行”。
进气节流
❖ 节流供气的不足之处主要表现为：

21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
气动控制元件与基本回路
11、用道德的示范来造就一个人，显然比用法律来约束他更有价值。—— 希腊
12、法律是无私的，对谁都一视同仁。在每件事上，她都不徇私情。—— 托马斯
13、公正的法律限制不了好的自由，因为好不会去做法律不允许的事 情。——弗劳德
14、法律是为了保护无辜而制定的。——爱略特 15、像房子一样，法律和法律都是相互依存的。——伯克

42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
பைடு நூலகம்气动控制与基本回路演示幻灯片
31、园日涉以成趣，门虽设而常关。 32、鼓腹无所思。朝起暮归眠。 33、倾壶绝余沥，窥灶不见烟。
34、春秋满四泽，夏云多奇峰，秋月 扬明辉 ，冬岭 秀孤松 。 35、丈夫志四海，我愿不知老。
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹

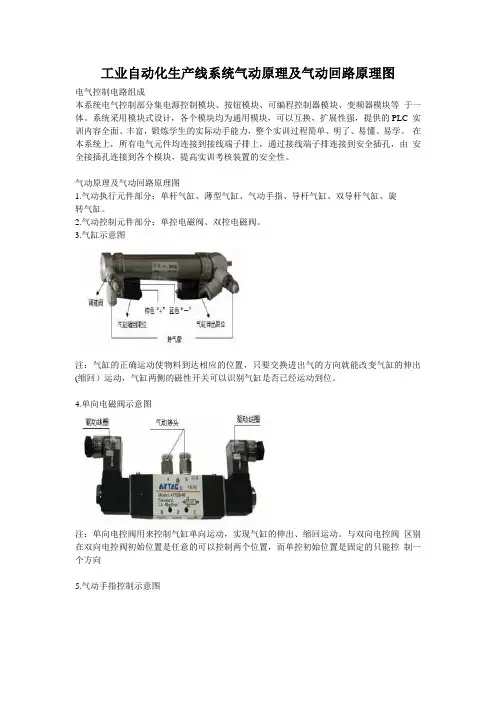

工业自动化生产线系统气动原理及气动回路原理图
电气控制电路组成
本系统电气控制部分集电源控制模块、按钮模块、可编程控制器模块、变频器模块等于一体。

系统采用模块式设计，各个模块均为通用模块，可以互换，扩展性强，提供的PLC 实训内容全面、丰富，锻炼学生的实际动手能力，整个实训过程简单、明了、易懂、易学。

在本系统上，所有电气元件均连接到接线端子排上，通过接线端子排连接到安全插孔，由安全接插孔连接到各个模块，提高实训考核装置的安全性。

气动原理及气动回路原理图
1.气动执行元件部分：单杆气缸、薄型气缸、气动手指、导杆气缸、双导杆气缸、旋
转气缸。

2.气动控制元件部分：单控电磁阀、双控电磁阀。

3.气缸示意图
注：气缸的正确运动使物料到达相应的位置，只要交换进出气的方向就能改变气缸的伸出(缩回）运动，气缸两侧的磁性开关可以识别气缸是否已经运动到位。

4.单向电磁阀示意图
注：单向电控阀用来控制气缸单向运动，实现气缸的伸出、缩回运动。

与双向电控阀区别在双向电控阀初始位置是任意的可以控制两个位置，而单控初始位置是固定的只能控制一个方向
5.气动手指控制示意图
注：上图中手爪夹紧由单向电控气阀控制，当电控气阀得电，手爪夹紧，当电控气阀断电后，手爪张开。
