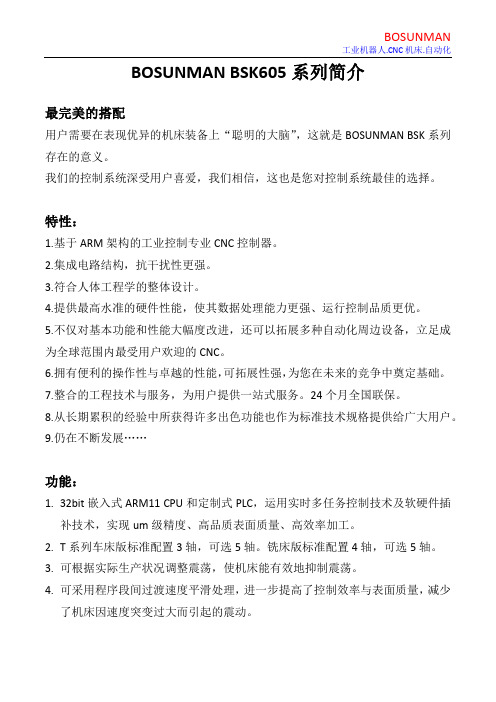

BOSUNMAN BSK605系列简介最完美的搭配用户需要在表现优异的机床装备上“聪明的大脑”，这就是BOSUNMAN BSK系列存在的意义。
我们的控制系统深受用户喜爱，我们相信，这也是您对控制系统最佳的选择。
特性：1.基于ARM架构的工业控制专业CNC控制器。
2.集成电路结构，抗干扰性更强。
3.符合人体工程学的整体设计。
4.提供最高水准的硬件性能，使其数据处理能力更强、运行控制品质更优。
5.不仅对基本功能和性能大幅度改进，还可以拓展多种自动化周边设备，立足成为全球范围内最受用户欢迎的CNC。
6.拥有便利的操作性与卓越的性能，可拓展性强，为您在未来的竞争中奠定基础。
7.整合的工程技术与服务，为用户提供一站式服务。
24个月全国联保。
8.从长期累积的经验中所获得许多出色功能也作为标准技术规格提供给广大用户。
9.仍在不断发展……功能：1.32bit嵌入式ARM11 CPU和定制式PLC，运用实时多任务控制技术及软硬件插补技术，实现um级精度、高品质表面质量、高效率加工。
2.T系列车床版标准配置3轴，可选5轴。
铣床版标准配置4轴，可选5轴。
3.可根据实际生产状况调整震荡，使机床能有效地抑制震荡。
4.可采用程序段间过渡速度平滑处理，进一步提高了控制效率与表面质量，减少了机床因速度突变过大而引起的震动。
5.具备RS232及USB接口，软件升级、数据交换、大容量存储变得更为简单与便捷。
6.快捷MDI方式，简便的应用帮助提升实际生产效率。
7.具备可定义的三位开关功能（选配），极大地提高了操作安全性。
8.完整的自动化扩展功能，可与机器人实现完美搭配9.便捷的测量/刀补模式，对刀与修改尺寸切换更为得心应手。
10.开放的时钟与计数功能，使用时间权限可设定。
11.可依据实际加工情况调整M/S码时间，确保加工安全。
12.可定义分进给与转进给开机模态，照顾各种使用习惯。
13.8” 600*480 LCD液晶高清显示器，支持全中文或全英文菜单显示，大幅度提高了可读性及可操作性。
ISN-SM 系列包含以下型号的振动探测器：型号特点ISN-SM-50•在混凝土上工作半径为 4 米（13 英尺）•覆盖面积为 50 m2（164 英尺2）ISN-SM-80•在混凝土上工作半径为 5 米（16 英尺）•覆盖面积为 80 m2（263 英尺2）每个振动探测器都会对物体和表面进行探测，设计非常小巧，适合安装在狭小的空间内。
可使用 ISN-SM 系列震动探测器对保险箱、夜间存款机和自动提款机进行监控。
系统概览切割混凝土、钢铁或合成金属外壳之类的材料时，结构振动会产生变化。
SENSTEC 传感器可以将振动的变化转化成电信号。
振动探测器的数字处理功能对信号进行分析，并将它们与进入保险箱、夜间存款机等经常使用的工具的一般频率范围进行比较。
如果发现信号符合相应的频率范围，振动探测器会通过继电器触点发出报警。
基本功能探测振动探测器可以探测到爆炸物和钻石尖钻头、机械和液压工具、火焰切割机、热枪、高压水枪等工具造成的振动。
SENSTEC 传感器和数字信号处理对一个很窄的频率范围进行评估，提供可靠的探测。
振动探测器可忽略空气和噪声等环境造成的影响。
DIP 开关灵敏度设置有一些预先设计好的 DIP 开关灵敏度设置。
可以根据具体的应用、材料和造成干扰的物体，选择恰当的灵敏度设置。
设置包括：•钢铁 2.0 米•钢铁 2.5 米•混凝土 4.0 米•用户模式，带 SensToolSensTool 软件可以使用 SensTool PC 软件来：•修改默认操作参数•监控探测器的性能•存储积分信号等信息•选择额外的探测和撞击灵敏度设置固定设备固定设备是 ISN-SM 系列振动探测器的可选硬件附件。
在系统布防时，固定设备将在保险箱和保险库受到热与机械工具的攻击以及非法打开时对其进行监控。
固定设备由探测器板、门板和静止板组成。
探测器板有一个监控微开关和在线磁性触点。
系统布防时，探测器板内的监控开关合上。
探测器从门板上抬高时，监控开关打开，激活一条报警。
课题名称数控机床高精度轨迹控制摘要：针对数控技术和装备向高速高精度发展的需求，研究开发了一种新的高精度轨迹控制技术。
其核心内容是以高频高分辨率采样插补生成刀具运动轨迹，通过新型转角—线位移双位置闭环控制保证希望轨迹的准确实现，并以信息化轨迹校正消除机械误差和干扰对轨迹精度的影响，从而保证所控制的机床可在生产环境中长期高精度运行。
由此构成的新型数控系统已在多种国产数控机床上进行了应用，取得了良好效果。
关键词：数控机床高精度轨迹控制前言目前中国在世界上是机床消费的第一大国，并正在由制造大国向制造强国发展[1]。
数控机床是实现先进制造技术的重要基础装备，它关系到国家发展的战略地位。
因此，立足国内实际，加速发展具有较强竞争能力的国产高精度数控机床，不断扩大市场占有率，逐步收复失地，便成为我国数控机床研究开发部门和生产厂家所面临的重要任务。
为完成这一任务，必须攻克若干关键技术，但其中最关键的一项是数控机床的高精度轨迹控制技术。
因此，我们近年来结合生产实际，从高速高精度插补、高速高精度伺服控制和信息化轨迹校正等诸方面，对高速高精度轨迹控制技术进行了系统研究，并以此为基础加强了新型数控系统和高精度数控机床的开发。
目录一，数控机床的轨迹控制原理 (8)二，数控机床高精度轨迹控制的基本思想 (9)三，高精度轨迹生成（一）基本措施 (10)（二）数学模型 (11)（三）实时插补计算 (12)（四）算例分析 (12)四，实现高精度轨迹控制的双闭环控制方案 (13)（一）系统组成 (13)（二）稳定性与误差分析1.稳定性分析 (15)2.跟随误差分析 (16)五，信息化轨迹误差校正 (17)六，应用举例 (18)七，结论 (19)参考文献 (20)一，数控机床的轨迹控制原理数控系统信息处理的主要任务之一是控制刀具相对工件的运动轨迹。
一般情况下，用户程序给出了轨迹的起点和终点，以及轨迹的类型（如直线.圆弧.或其他曲线），并规定其走向（如圆弧是顺时针还是逆时针），由数控装置在控制过程中计算出轨迹运动的各个中间点，这个计算过程称为插补，即“插入”.“补上”轨迹运动的个中间点。
