【CN209762320U】一种真空式油开关及具有该油开关的燃油供给系统【专利】

及一种发动机燃油系统、发动机及车辆。一种发 动机燃油系统包括安全阀 和第一控制阀 ，所述安 全阀设于发动机的进油管路上，所述安全阀能够 在受控空气的压力作用下将所述进油管路的进 油口关闭 ，所述第一控制阀的输入端与用于提供 受控空气的空压机相连，所述第一控制阀的输出 端通过第一空气支路与所述安全阀相连，所述第 一控制阀能够在通电的情况导通所述空压机与 所述安全阀的连接管路。通过使用本实用新型所 述的 发 动机燃 油系统 、发 动机及车辆 ，能 够在在 ECU发生故障无法令发动机停下时 ，由操作人员 手动控制发动机的机油管路的进油口的关闭 ，使 发动机停下，避免发动机发生更为严重的故障。
实用新型内容 [0003] 本实用新型的目的是解决上述缺陷和不足，该目的是通过以下技术方案实现的。 [0004] 本实用新型提出了一种发动机燃油系统，其中包括安全阀和第一控制阀 ，所述安 全阀设于发动机的进油管路上，所述安全阀能够在空气压力的作用下将所述进油管路的进 油口关闭 ，所述第一控制阀的输入端与空压机相连 ，所述第一控制阀的输出端通过第一空 气支路与所述安全阀相连，所述第一控制阀能够在通电的情况导通所述空压机与所述安全 阀的连接管路。 [0005] 进一步地，如上所述的发动机燃油系统，所述安全阀为安全滑阀，所述安全滑阀内 设有活塞，所述活塞能够在空气压力的作用下进行上下移动，从而对所述进油管路的进油 口进行打开或关闭。 [0006] 进一步地，如上所述的发动机燃油系统，所述第一控制阀为二位三通电磁式控制 阀。 [0007] 进一步地，如上所述的发动机燃油系统，所述发动机燃油系统还包括第二控制阀， 所述第二控制阀的输入端与所述发动机的泄油口相连，所述第二控制阀的输出端与燃油箱 相连，所述第二控制阀能够在空气压力的作用下导通所述发动机的泄油口与所述燃油箱之 间的连接管路。 [0008] 进一步地，如上所述的发动机燃油系统，所述第二控制阀的控制端通过第二空气 支路与所述第一控制阀的输出端相连，所述第一控制阀能够在通电的情况向所述第二控制 阀的控制端输入空气压力，从而使所述第二控制阀导通所述发动机的泄油口与所述燃油箱 之间的连接管路。 [0009] 进一步地，如上所述的发动机燃油系统，所述第二控制阀为二位三通机械式控制 阀。 [0010] 进一步地，如上所述的发动机燃油系统，还包括停车按钮，所述停车按钮与所述第 一控制阀通过电通讯的方式相连接，所述停车按钮能够控制所述第一控制阀导通。 [0011] 本实用新型还提出了一种发动机，所述发动机包括上述所述的发动机燃油系统。 [0012] 本实用新型还提出了一种车辆，所述车辆包括停车按钮和上述所述的发动机，所

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920376974.8(22)申请日 2019.03.23(73)专利权人 厦门正顺兴钛金科技有限公司地址 361000 福建省厦门市集美区九天湖西二路136号二楼之二(72)发明人 董旺鹏　(51)Int.Cl.C23C 14/22(2006.01)(54)实用新型名称一种真空镀膜机的供电系统(57)摘要本实用新型涉及真空镀膜机的技术领域，涉及一种真空镀膜机的供电系统，其包括设置在镀膜室上的供电件，以及与靶源连接的供电线，且所述供电线与所述供电件连接；还包括夹线装置，所述夹线装置包括设置在镀膜室上的连接板，所述连接板上固定连接有固定杆，所述固定杆的横截面积呈L形；所述连接板上设置有与所述固定杆卡接的卡扣机构。

本实用新型设置的夹线装置能够将搭在真空镀膜机外壁上的供电线限定在连接板上，不用人工一直操作，从而提高效率。

直流脉冲电源发出的直流脉冲能够使真空镀膜机内镀层更加细腻。

权利要求书1页 说明书4页 附图3页CN 209798073 U 2019.12.17C N 209798073U权　利　要　求　书1/1页CN 209798073 U1.一种真空镀膜机的供电系统，包括设置在镀膜室上的供电件(11)，以及与靶源连接的供电线(12)，且所述供电线(12)与所述供电件(11)连接；其特征在于，还包括夹线装置(2)，所述夹线装置(2)包括设置在镀膜室上的连接板(21)，所述连接板(21)上固定连接有固定杆(22)，所述固定杆(22)的横截面积呈L形；所述连接板(21)上设置有与所述固定杆(22)卡接的卡扣机构(3)。

2.根据权利要求1所述的一种真空镀膜机的供电系统，其特征在于，所述固定杆(22)远离所述连接板(21)的一端设置有挡板(23)。

3.根据权利要求2所述的一种真空镀膜机的供电系统，其特征在于，所述卡扣机构(3)包括滑移连接在所述连接板(21)上的连接卡块(33)，所述卡块(33)上开设有供所述挡板(23)穿过的第一通孔(331)；所述卡块(33)上开设有与所述第一通孔(331)连通的第二通孔(332)，所述第二通孔(332)的一侧滑移连接有第一夹持块(31)，所述第一夹持块(31)的一端抵触所述固定杆(22)；所述第二通孔(332)的另外一侧滑移连接有第二夹持块(32)，所述第二夹持块(32)靠近所述第一夹持块(31)的一端抵触所述固定杆(22)；所述卡块(33)内设置有调节组件(4)，所述第一夹持块(31)与所述第二夹持块(32)均与所述调节组件(4)连接。

(74)专利代理机构 北京开林佰兴专利代理事务 所(普通合伙) 11692
代理人 刘帅帅
(51)Int .Cl . B01D 46/12(2006 .01) B01D 53/26(2006 .01) B01D 46/42(2006 .01)
(10)授权公告号 CN 209576072 U (45)授权公告日 2019.11.05
权利要求书1页 说明书3页 附图2页
CN 209576072 U
CN 209576072 U
权 利 要 求 书
1/1 页
1 .一种双效管道抽真空装置，其特征在于，其包括抽真空机、真空舱室、进气口、吹风 机、吹风舱室、进风口 和出风口 ；所述真空舱室包括过滤舱和主舱 ，抽真空机通过管道连接 设在主舱外 ，进气口设在过滤舱端口 ，所述过滤舱与主舱之间设有环形滤网 ；所述真空舱室 和吹风舱室通过隔断板分隔开 ，所述吹风舱室外设有进风口 ，吹风舱室端口设有出风口。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920061711 .8
(22)申请日 2019 .01 .14
(73)专利权人 安徽泰臻真空科技有限公司 地址 230000 安徽省合肥市庐阳区耀远路 兴庐科技产业园8号楼2层
(72)发明人 腾安芝 金龙钊
( 54 )实用新型名称 一种双效管道抽真空装置
( 57 )摘要 本实 用新型公 布了一 种双效 管 道 抽真空 装
置，包括抽真空机、真空舱室、进气口、吹风机、吹 风舱室、进风口和出风口 ；所述真空舱室包括过 滤舱和主舱 ，抽真空机通过管道连接设在主舱 外，进气口设在过滤舱端口 ，所述过滤舱与主舱 之间设有环形滤网 ；所述真空舱室和吹风舱室通 过隔断板分隔开，所述吹风舱室外设有进风口 ， 吹风舱室端口设有出风口。既能实现真空抽取前 的清洁和干燥问题，又能对抽取过程中的空气进 行过滤，结构简单，用途广泛。

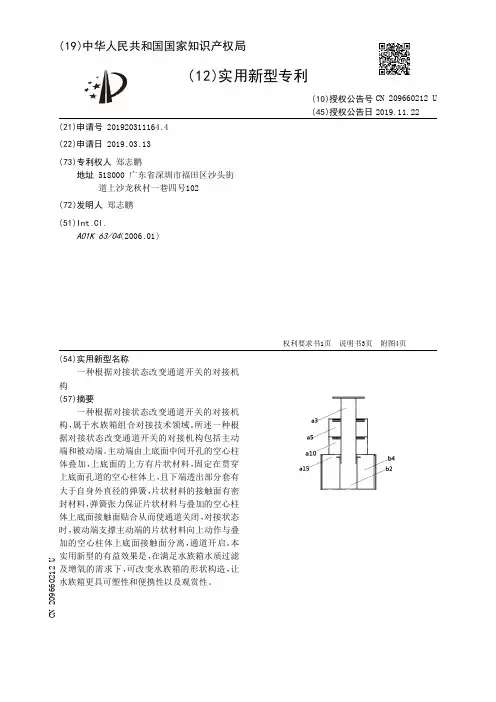

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920311164.4(22)申请日 2019.03.13(73)专利权人 郑志鹏地址 518000 广东省深圳市福田区沙头街道上沙龙秋村一巷四号102(72)发明人 郑志鹏　(51)Int.Cl.A01K 63/04(2006.01)(54)实用新型名称一种根据对接状态改变通道开关的对接机构(57)摘要一种根据对接状态改变通道开关的对接机构，属于水族箱组合对接技术领域。

所述一种根据对接状态改变通道开关的对接机构包括主动端和被动端。

主动端由上底面中间开孔的空心柱体叠加，上底面的上方有片状材料，固定在贯穿上底面孔道的空心柱体上，且下端透出部分套有大于自身外直径的弹簧，片状材料的接触面有密封材料，弹簧张力保证片状材料与叠加的空心柱体上底面接触面贴合从而使通道关闭，对接状态时，被动端支撑主动端的片状材料向上动作与叠加的空心柱体上底面接触面分离，通道开启。

本实用新型的有益效果是，在满足水族箱水质过滤及增氧的需求下，可改变水族箱的形状构造，让水族箱更具可塑性和便携性以及观赏性。

权利要求书1页 说明书3页 附图4页CN 209660212 U 2019.11.22C N 209660212U权　利　要　求　书1/1页CN 209660212 U1.一种根据对接状态改变通道开关的对接机构，包括主动端和被动端，其特征是：所述主动端由上底面中间开孔的空心柱体叠加，被顶端有第一片状材料（a1）的第一空心柱体（a3）一端依次贯穿第二空心柱体（a5）、第二片状材料（a7）、第三空心柱体（a10）、第三片状材料（a12）、第四空心柱体（a15）、弹簧（a16）、第四片状材料（a17）透出组成；所述第一空心柱体(a3)的顶端、中端、下端有片状材料；所述第一空心柱体(a3)套有弹簧（a16）；所述片状材料的接触面有密封材料；所述被动端由大小口径不同的空心柱体组成，小口径空心柱体固定在大口径空心柱体下底面中间，所述大口径空心柱体下底面的中间及中间附近有孔道。
