有载调容调压开关说明书

ABB干式变压器有载调压控制器说明书一、产品概述变压器有载分接开关，是一种为变压器在负载变化时，提供恒定电压的开关装置。

其基本原理是在保证不中断负载电流的情况下，实现变压器绕组中分接头之间的切换，从而改变绕组的匝数，即变压器的变比，最终实现调压的目的。

有载分接开关承担着带负载变更分接位置的任务，在运行中承受着电气和机械的双重考验，因此对分接开关的定期检修，对能否确保安全运行是十分重要的。

由于目前国内的变压器检修大部分是在停电状态下进行，而且分接档位大部分是十几个到二十几个，通过手动方式变换十几个或二十几个分接档位来满足测试条件，具有以下问题：1、有载分接开关每调节一个分接档位，需要手动转动操作机构几十圈，而且有的手动操作机构很沉，连续手动变换十几个或二十几个分接档位，操作机构要转几百圈，劳动强度非常大，很多工作人员操作完一台变压器后会累的胳膊酸疼。

2、操作机构位置比较高，人站在地面操作不方便。

3、手动调节过程中速度不匀，可能影响测试数据。

4、在调节过程中必须两个人，一位操作仪器，一位调节分接开关。

而且得通过喊话来确认调解开始和结束时间、调节档位、向上调节还是向下调节。

为了解决以上问题，本公司经过对变压器厂及变电站现场调研试验，研制出了本款带遥控、遥视的有载分接开关调压控制器。

二、功能特点本仪器可在停电状态下，对有载分接开关进行档位调节，实现快速，匀速调节档位，满足变压器各种试验的需要；测试时本仪器显示屏显示有载分接开关所在的档位，有载分解开关的调节过程和进度；仪器采用高清摄像头进行采样，高分辨率高清航拍雪花屏显示器显示，操作简便；仪器采用交直流两种工作方式供电，仪器内置大容量锂电池，在不用外接电源的情况下，可连续调节多台变压器有载分接开关；仪器试验电源具有过流保护功能：电源输出短路不会损坏仪器；本仪器还有自动识别分接位置功能，实现每个档位调节的自动停止功能。

10kv有载调压变压器说明书一、产品概述10kv有载调压变压器是一种可以在不停电的情况下，根据实际需求进行电压调节的变压器。

它广泛应用于电力系统、工业生产和科研实验等领域，是保障电力稳定供应的重要设备。

二、使用条件1.电源电压：10kv。

2.环境温度：-20℃至+40℃。

3.相对湿度：≤90%。

4.无腐蚀性气体、无导电尘埃、无剧烈震动。

三、工作原理10kv有载调压变压器通过有载分接开关，在保证不间断供电的情况下，调节一次侧线圈的匝数，从而改变二次侧的电压。

有载分接开关采用过渡电阻限制切换时的电流，以减小对电网的冲击。

四、主要技术参数1.额定容量：根据实际需求选择。

2.额定电压：10kv。

3.额定电流：根据实际需求选择。

4.阻抗电压：≤6%。

5.调压范围：根据实际需求选择。

五、结构特点1.变压器主体采用优质绝缘材料和先进的制造工艺，保证了产品的电气性能和机械强度。

2.有载分接开关采用进口品牌，保证了调节的准确性和稳定性。

3.变压器设有温度保护装置，当温度超过设定值时，会自动切断电源，防止设备损坏。

4.产品外观采用防腐处理，适应各种恶劣环境。

六、安全操作规程1.操作前应检查变压器是否正常，确认无异常声音和气味。

2.操作时应先断开电源，然后进行电压调节。

调节过程中应观察有载分接开关的位置和电压电流的变化，确保调节准确。

3.操作完成后应检查变压器是否工作正常，如有问题应立即停止使用并联系专业人员进行检修。

七、保养与维护1.定期检查变压器是否有异常声音、气味或发热现象。

2.定期清理变压器周围的灰尘和杂物，保持清洁。

3.定期检查变压器油位是否正常，如油位过低应及时补充。

4.定期进行变压器的预防性试验，确保其性能正常。

5.保持设备良好的通风和散热环境，避免过热。

八、常见问题与解决方案1.变压器过热：可能是由于变压器过载、通风不良或线圈故障引起。

解决方案是调整负载、清理通风口或检查并修复线圈。

2.变压器噪声：可能是由于内部零件松动或变压器不平衡引起。

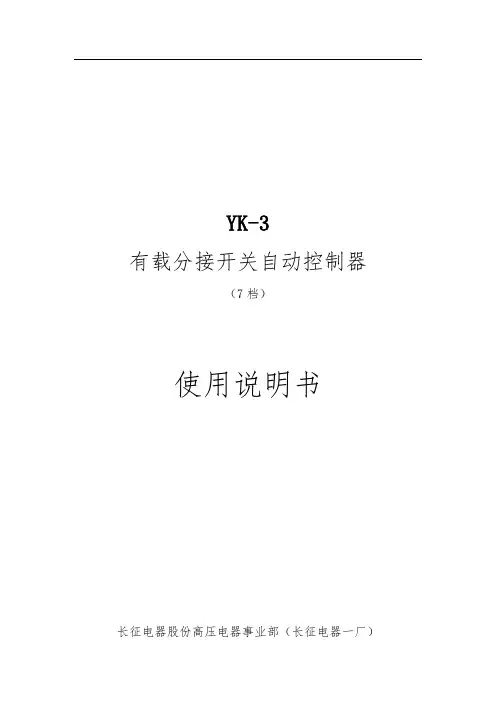

YK-3有载分接开关自动控制器（7档）使用说明书长征电器股份高压电器事业部（长征电器一厂）1.概述1.1 主要用途YK-3有载分接开关自动控制器（以下简称控制器）主要用来控制35KV有载调压分接开关与有载调压变压器组成自动调压系统。

控制器能与国绝大多数开关生产厂家产品兼容，可作为升级换代产品使用。

1.2适用围控制器作为一种自动控制装置通过有载分接开关附带的电动操作机构来控制有载分接开关的切换操作，实现有载调压的自动控制。

控制器可通过轻触按键进行整定电压、调压精度、延时时间、单元地址等参数的设置。

控制器可显示取样电压、操作次数及分接位置。

控制器设有欠电压保护、过电流闭锁功能，以确保有载分接开关的安全操作。

控制器具有防滑档功能，一个操作指令开关动作且只动作一档。

确保有载调压的安全进行。

控制器有着完善的接口：A）触点方式：位置信号输出可以是BCD码或者一一对应的无源触点（通过控制器拨码开关选择）。

远动信号可通过常开无源触点输入。

综合自动化系统通过上述触点实现有载分接开关的远端监视与控制。

B）RS485 通讯接口：综合自动化系统通过该接口可对控制器（仅限于工作在单独模式下）进行遥控、遥测、遥信，实现有载分接开关的无触点的远端监视与控制。

控制器通过RS485通讯接口，可实现无需上位机干预的任意台有载开关并联运行。

（常规配置无此功能，若需要请在定货时说明）2.工作环境2.1周围空气温度不低于-10℃，不高于+40℃；2.2空气相对湿度不大于85%；2.3海拔高度不大于2000m；2.4无显著振动和冲击场所；2.5无爆炸危险的介质，周围介质不含有腐蚀金属及破坏绝缘的气体或导电尘埃；4主要技术参数4.1额定参数4.1.1电源电压：380V4.1.2额定频率：50Hz4.1.3取样电压：100V/ 400V4.1.4欠电压：70%4.2整定参数4.2.1整定电压：85-460V，步长0.5V4.2.2调压精度：0.1-9.9%，步长0.1%4.2.3延时时间：5-180s，步长1s4.2.4单元号：1-94.3显示参数4.3.1取样电压：0-500V4.3.2分接位置：1-74.3.3操作次数：0-655355结构及工作原理5.1结构控制器采用金属机箱，外形美观大方，且为部电路提供了电磁屏蔽良好的工作环境；控制器控制单元为8位MCU并采用了薄膜面板和轻触按键，用户可在面板上通过轻触按键进行参数设置及手动操作，由于参数设置及显示均数字化，因此，参数设置方便、快捷、准确、直观，人机对话界面好。

免责声明：本文为宣传资料，仅供参考。

合肥ABB 电力组件产品业务部对本文中数据的准确性及使用这些资料的用户不作出保证，以及承担任何责任。

本文中的数据如有变更，恕不另行通知。

—产品手册有载调压分接开关扫一扫，进入手机旺铺1Z K M 9111-H , R e v .1, 2017-10-18 © C o p y r i g h t 2017 A B B A l l r i g h t s r e s e r v e d—电力组件产品业务部合肥ABB 变压器有限公司地址：中国安徽合肥市经济技术开发区 莲花路3318号邮编：230601电话：*************/transformercomponents—厂家声明制造厂家：ABB 电力组件产品业务部/合肥ABB 变压器有限公司。

在此声明如下：产品型号：UC/VUC 型变压器有载调压分接开关及BUL 型电动机构。

在设计方面，考虑到此开关为油浸式电力变压器的一个组件，特需遵守如下要求： 机械委员会89/392/EEC （修正案91/368/EEC 和93/44/EEC ）和93/68/ EEC 关于变压器制造商正确的安装和电气连接条款-（正如我们安装指南）。

EMC 委员会89/336/EEC 关于产品的电磁辐射和抗干扰性能条款。

低电压委员会73/23/EEC （由93/68/EEC 委员会修正）关于内置式电机和控制电路中的仪器条款。

公司授权：以上产品必须在整个有载调压分接开关性能满足机械委员会的相应条款才能投入使用。

本产品说明书为变压器制造厂及电力部门的设计人员和工程师们提供了必要的技术资料，以便他们能选用合适的有载调压分接开关和电机驱动装置。

本文中的参数使用于常规产品，并不能满足特殊要求，任何在本文中没有包括的其它技术规范，可与合肥ABB 电力组件产品业务部或其授权的代表直接联系。

合肥ABB 电力组件产品业务部对本文中数据的准确性及使用这些资料的用户并不作出保证，以及承担任何责任。

一、适用范围本说明书适用于额定频率为50Hz，电压等级为10kV，三相额定容量为100(30)kVA～630(200)kVA的有载自动调容配电变压器。

二、术语解释S11-M.ZT型有载自动调容配电变压器是一种具有大小两种额定容量，根据用户所带负荷大小由自动调容控制器自动检测判断，并通过特制的有载调容开关，在变压器不停电状态的下，对变压器两种容量进行自动切换，实现对运行过程中变压器容量大小自动调整，从而实现两种额定容量运行方式自动转换的配电变压器。

三、使用场所S11-M.ZT型有载自动调容配电变压器适用于用电季节性强、负荷波动大、用电集中、年平均负载率低的场所。

在我国农村用电主要集中在夏、秋两季，其余季节主要是照明用电，在农忙季节，变压器过载运行现象严重，而在用电淡季，负载率低，又出现了“大马拉小车”的现象，所以载调容配电变压器特别适用于农网改造中；另外，也适用于白天和晚上用电负荷差异较大的住宅小区和常白班的企事业单位。

四、基本原理有载自动调容配电变压器在大容量时，三相高压绕组接成三角形接法(角接)，低压绕组并联结构；在小容量时，三相高压绕组接成星形接法(星接)，低压绕组串联结构。

高压绕组的星--角转换和低压绕组的串-并联转换，均由有载调容开关来完成，而有载调容开关的切换是由自动控制器根据检测的负载大小情况来决定的。

当变压器由大容量转换为小容量时，由于线圈匝数增加了1.7倍，铁心磁通密度大幅度降低，硅钢片单位损耗变小，空载损耗和空载电流也大幅下降，从而大大降低了变压器的空载无功损耗（小容量时的空载无功损耗小于大容量时损耗的十分之一）和有功损耗（小容量的空载损耗小于大容量损耗的三分之一），达到了节能降耗的目的。

五、变压器本体结构特点1、铁心变压器铁心结构为叠片式结构，采用优质冷轧取向硅钢片，阶梯形三级全斜接缝，不冲孔，改善了磁路结构，增大了接缝面积，减少了接缝处的磁通阻力，与两级接缝相比，空载损耗可降低5%，空载电流可降低20%～30%。

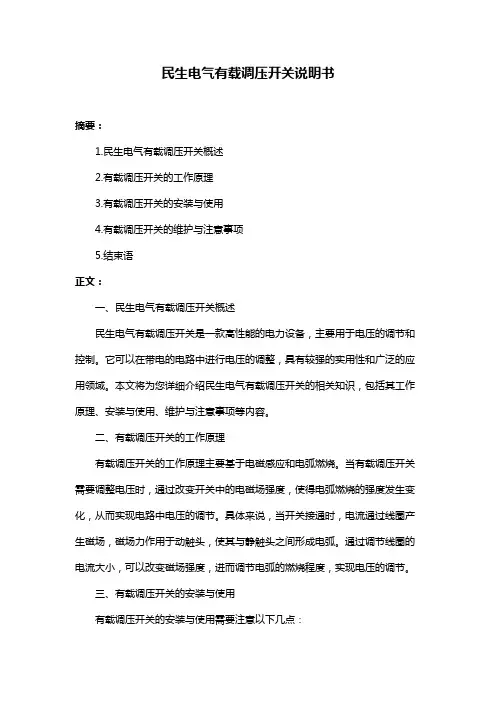

民生电气有载调压开关说明书摘要：1.民生电气有载调压开关概述2.有载调压开关的工作原理3.有载调压开关的安装与使用4.有载调压开关的维护与注意事项5.结束语正文：一、民生电气有载调压开关概述民生电气有载调压开关是一款高性能的电力设备，主要用于电压的调节和控制。

它可以在带电的电路中进行电压的调整，具有较强的实用性和广泛的应用领域。

本文将为您详细介绍民生电气有载调压开关的相关知识，包括其工作原理、安装与使用、维护与注意事项等内容。

二、有载调压开关的工作原理有载调压开关的工作原理主要基于电磁感应和电弧燃烧。

当有载调压开关需要调整电压时，通过改变开关中的电磁场强度，使得电弧燃烧的强度发生变化，从而实现电路中电压的调节。

具体来说，当开关接通时，电流通过线圈产生磁场，磁场力作用于动触头，使其与静触头之间形成电弧。

通过调节线圈的电流大小，可以改变磁场强度，进而调节电弧的燃烧程度，实现电压的调节。

三、有载调压开关的安装与使用有载调压开关的安装与使用需要注意以下几点：1.选择合适的安装位置，确保安装稳固，避免振动和撞击。

2.将有载调压开关与电源、负载设备连接，注意接线顺序和极性，确保正确无误。

3.在使用过程中，注意观察电压的变化，根据需要进行调整。

同时，要定期检查开关的使用状况，确保其正常运行。

4.在有载调压开关使用过程中，切勿切断电源，以免造成设备损坏和人身安全事故。

四、有载调压开关的维护与注意事项为了保证有载调压开关的正常运行和延长使用寿命，需要定期进行维护和检查。

具体来说，需要做到以下几点：1.定期检查开关的接触部分，确保接触良好，避免因接触不良导致的电压不稳定。

2.注意检查开关的线圈、触头等部件，发现损坏或磨损要及时更换。

3.定期清洁开关，去除灰尘和污垢，防止因污垢积累导致的设备故障。

4.在使用过程中，要注意避免过载和短路等异常情况，以免对有载调压开关造成损害。

五、结束语总之，民生电气有载调压开关是一款具有广泛应用的电力设备，掌握其工作原理、安装与使用、维护与注意事项等方面的知识，对于确保电力系统的正常运行和保障人身安全具有重要意义。

有载调压开关试验作业指导书一、实验目的本实验旨在通过对有载调压开关的试验操作，掌握有载操作时的安全工艺要求及操作流程，了解设备的工作原理和性能特点。

二、实验原理有载调压开关是一种用于控制电气设备运行电压的开关装置。

其主要原理是通过调节开关装置的位置，改变回路中的电阻或电感，从而改变电路中的电流与电压关系，实现电路的调压功能。

三、实验仪器与设备1. 有载调压开关装置：包括开关装置本体、控制电路和连接线路等部分。

2. 电源：用于提供实验所需的电源电压。

3. 电流表和电压表：用于测量电路中的电流和电压数值。

4. 电阻箱和电感箱：用于调节实验电路中的电阻和电感。

四、实验步骤1. 实验前准备1.1 确保实验区域干燥、通风良好，并检查地面是否平整稳固。

1.2 将有载调压开关装置与电源连接好，并确认线路接线正确。

1.3 检查电流表和电压表的连接情况，确保连接牢固可靠。

1.4 调校电流表和电压表，确保其准确度和灵敏度符合要求。

1.5 准备好电阻箱和电感箱，并检查其调节功能是否正常。

2. 实验操作2.1 打开电源，确保电源电压稳定，并记录电源电压数值。

2.2 调节电阻箱和电感箱，使其分别接入到电路中，观察电路中的电流和电压变化情况，并记录数值。

2.3 根据实验要求，逐步调节有载调压开关装置的位置，观察电路中的电流和电压变化情况，并记录数值。

2.4 操作完毕后，关闭电源，并将设备和仪器清理整理完毕。

五、实验注意事项1. 操作时要严格遵守实验室安全操作规程，穿戴好防护用品。

2. 在实验操作过程中，要注意观察电路中的电流和电压变化情况，并记录实验数据。

3. 操作过程中如有异常情况出现（如设备故障、电路异常等），应立即停止操作并向实验负责人报告。

4. 实验后要及时关闭电源，并将设备和仪器进行清理和整理。

六、实验结果分析根据实验记录的数据，可以对有载调压开关的性能进行分析和评估。

可以通过比较不同调压位置下的电流和电压数值，分析开关装置的工作稳定性和调压效果。

持恒电⽓有载开关说明书⼲式真空有载分接开关使⽤说明书1 概述1.1 本使⽤说明书适⽤于PKΔ/Y120×10/35.09D型⼲式真空有载分接调压开关（以下简称开关）。

1.2 本开关为三相，空⽓绝缘，单电阻过渡⽅式，并采⽤真空管进⾏电流切换的⼀种⼲式有载调压装置。

可使变压器在负载条件下变换分接头, 达到稳定输出电压的⽬的，从⽽提⾼供电质量，确保设备⽤电的安全性和经济性。

1.3 结构采⽤箱形，将切换开关选择器及电动操作机构同置于⼀个箱形外壳内，并使开关与变压器的相应分接抽头之间的连线合理布局，便于安装及维护。

1.4 本开关适应范围：适⽤于三相三⾓形或星形接法，电压等级10kV，变压器容量3150kV A及以下的变压器使⽤。

1.5 型号说明P KΔ/ Y 120×10/ 35.09 D第五代产品调压级数最⼤纵绝缘额定电压等级额定⼯作电流三相△/Y接法空⽓绝缘真空触点切换1.6 使⽤条件1.6.1 户内安装1.6.2 环境温度-25。

C~65。

C1.6.3 环境温度为25。

C时，空⽓相对湿度不⼤于90%。

1.6.4 安装场所应⽆爆炸性、腐蚀性⽓体与尘埃（包括导电尘埃）。

2 主要技术指标2.1 主要技术参数2.1.1 额定电压：10kV2.1.2 额定电流：120A2.1.3 额定级电压：500V2.1.4 额定频率：50Hz 60Hz2.1.5 短路强度：热稳定2500A 3S 动稳定5800A 峰值2.1.6 调压级数：9级2.1.7 调压⽅式：线性调压2.1.8 ⼿动最⼤转矩：50Nm2.1.9 电动机功率：250W2.1.10 机械寿命：50万次2.1.11 分接开关触头电阻不⼤于500µΩ2. 2 绝缘⽔平：对地：35kV相间：35kV级间：5kV⾸末分接间: 18kV2.2.1 冲击试验：对地：75kV相间：75kV级间：10kV⾸末分接间: 45kV2.2.2 分接开关在2倍最⼤额定通过电流和相关额定级电压下能承受200次分接变换操作。

YJK-1型有载分接开关智能控制器使用说明书哈尔滨腾远电器有限公司目录1.概述 (1)2.工作环境 (1)3.技术参数 (2)4.安装与调整 (2)5.使用 (4)6.常见故障及检修 (5)7.产品代码含义 (5)8.通讯规约 (6)9.附录一：代码Z0-07-2-1BR-15原理图 (9)10.附录二：代码Z0-07-3-1BR-15原理图 (10)11.附录三：代码Z0-07-2-1BR-09接线图 (11)12.附录四：代码Z0-07-3-1BR-09接线图 (12)1.概述：1.1主要用途YJK-1型有载分接开关智能控制器（以下简称YJK-1）主要用来控制有载分接开关，与有载调压变压器组成手动、自动、远控调压系统。

YJK-1可以通过RS485通讯接口与上位机直接通讯，在多台运行时（最多5台），通过上位机的设置，将任意几台进行并联控制。

而且YJK-1还可以不通过上位机控制，在多台运行时[最多4台]，通过RS485接口可直接将任意几台控制器进行并联控制。

1.2适用范围YJK-1通过有载分接开关内部的电动操作机构来控制有载分接开关的切换操作，以达到调压目的。

YJK-1设有过电压速降，和欠电压保护功能，以确保有载分接开关的安全操作。

YJK-1可通过轻触按键进行基准电压、调压精度（灵敏度）、延时时间、并联机号等参数据的设置。

YJK-1可显示取样电压（信号电压）、动作次数及分接位置显示。

YJK-1还具有可靠的二端电气限位。

YJK-1具有多种远控输出接口，档位信号一一对应无源接点输出或档位信号BCD码触点输出（触点容量：1A/AC120V或2A/DC30V）及远方控制信号输入（升档、降档、停止动作指令必须提供无源角点），实现有载分接开关远方监视与控制，也可通过RS485通讯接口与上位机通讯进行遥测、遥控、遥信，实现有载分接开关的无触点的远方监视与控制，并可实现多台有载调压变压器的并联控制。

2.工作环境2.1 周围空气最高温度40℃，最低温度-10℃。
