最新中考物理电学基础综合题含答案

  • 格式：doc
  • 大小：518.00 KB
  • 文档页数：8

最新中考物理电学基础综合题含答案 一、电磁学综合题 1．（4）若要使恒温箱的设定温度低于80℃，由图乙知道，热敏电阻的阻值R1将增大，衔铁吸合工作电流即线圈中的电流仍需0.05A，即要求控制电路中的总电阻不变，所以R0

的阻值必须调小。（2019·江苏中考模拟）某同学设计的一个温控电加热装置，原理如图所

示，电压U＝6V，Rt为热敏电阻其阻值随加热环境温度的升高而增大。电磁铁线圈电阻不计，当线中的电流I＞＝10mA时，铁吸下与下触点A接触；当I＜10mA时，衔铁松开与B触点接触，U2＝220V，R1＝48.4Ω

（1）衔铁刚被吸下时，求Rt的阻值； （2）仅需在线框内加一根导线，即可安现该电加热器具有加热和保温功能请用笔画线画出这根导线 （3）求该电加热器处于加热挡时的电功率 （4）若该电加热器的保温时功率是加热时功率的10%，求R2的阻值

【答案】（1）600Ω（2）（3）1000W（4）435.6Ω 【解析】 【详解】 (1) 当线中的电流I>=10mA时, 衔铁吸下,因此衔铁刚被吸下时，Rt的阻值为：

Rt=1UI=36V1010A=

600Ω;

(2) 在线框内加一根导线，如图所示，衔铁吸下与下触点A接触，电路中只有R1，加热器

处于加热状态，衔铁上触点B接触，电路中R1和R2串联，加热器处于保温状态。 (3)该电加热器处于加热挡时的电功率: P加热=221UR=222048.4ΩV=1000W (4) 若该电加热器的保温时功率是加热时功率的10%, 则电加热器的保温时功率为： P保温= P加热10%=1000W10%=100W,

由P=2UR得，电加热器的保温时电路的总电阻为：

R总=2UP保温=2220100WV

=484Ω,

则R2的阻值为： 2．（4）无人机水平向右做匀速直线运动的过程中，间隔相同时间从飞机上依次自由释放编号为①②③的三个相同物体。三个物体再水平方向由于惯性与飞机具有相同的速度，在相同时间内与飞机通过相同的路程；在竖直方向上通过相同的时间落会到地面，因此在水平方向通过相同的路程。由于是间隔相同时间从飞机上依次自由释放编号为①②③的三个相同物体，因此在地面上间隔相同时间，通过相同路程以此是①②③顺序排列。选A正确、（2019·陕西中考模拟）如图，图1是一款多挡位电炒锅，图2是其内部简化工作电路图．R1、R2、R3是加热电阻，其中R3的电阻值为60.5Ω．接通电源，只闭合开关S1时电炒锅的功率为600W，再闭合S2，电炒锅的功率为1000W．求：

（1）电炒锅是一种具有金属外壳的大功率用电器，应使用_______（选填“两脚插头”或“三脚插头”）将其接入家庭电路． （2）电炒锅消耗的最大电功率和加热电阻R2的阻值；______ （3）若使用该电炒锅最大功率，将4kg、20℃的水加热至80℃，至少需要多少秒? ______ [c水=4.2×103J/（kg·℃）] 【答案】三脚插头 1800W；121Ω 560s 【解析】 【详解】 （1）电炒锅是具有金属外壳的大功率用电器， 为了防止因漏电而发生触电事故，它的外壳要接地，因此应使用三脚插头；

（2）R3的电功率：P3=223220V60.5ΩUR=800W， 电炒锅的最大电功率：P最大=1000W+800W=1800W， R2的功率：P2=1000W-600W=400W，

加热电阻R2的阻值：R2=222220V400WUP121Ω；

3．（5）如图乙所示，GR为光敏电阻与0R为定值电阻串联，根据串联分压原理以及实际拍摄时为了保持清晰，当外界环境光线较强时，无人机的航拍镜头中将电子镜应减小透光能力（即减小受控电压，此时所并联的电阻应减小），当外界环境光线较弱时，无人机的航拍镜头中将电子镜应增大透光能力（即增大受控电压，此时所并联的电阻应增大），又因为光敏电阻的阻值随受光强度的增加而减少，而无人机的航拍镜头透光能力随着受控电压的增加而增加，所以电子镜头电路应该与光敏电阻相并联。（2019·广东中考模拟）阅读短文，回答问题 豆浆机 某型号豆浆机，净重为2kg，底面面积为4cm2，豆浆机工作时，

额定电压 220V 电机功率 100W 加热功率 1100W

电热管加热与电动机打浆过程交替进行，都是通过MCU有关脚控制，相应三极管驱动，再由多个继电器组成继电器组实施电路转换来完成，其部分参数如表 （1）空豆浆机放在水平桌面上，对水平桌面的压强为_____Pa（g取10N/kg）。 （2）加热和打浆是交替进行，由此可知，豆浆机中的电动机和电热管的连接方式是_____（填“串联”或“并联”）；三极管是属于_____（填“导体”、“半导体”或“超导”）材料。 （3）不计热量的损失，加热管正常工作80s，可使1kg豆浆的温度升高_____℃[c豆浆＝4×103J/（kg•℃）]：豆浆飘出阵阵香味说明分子在_____。

（4）电热管通电一段时间后变得很烫，而与豆浆机连接的导线却不怎么热，主要是因_________产量的热量少。若豆浆机正常打好一次豆浆消耗的总电能为0.17kW•h，加热与打浆的时间之比为3：1，则打好一次豆浆需_________h。 【答案】5×104 并联 半导体 22 不停地做无规则运动 导线电阻小 0.2 【解析】 【详解】 （1）因水平面上物体的压力和自身的重力大小相等，所以，空豆浆机放在水平桌面上，对

桌面的压强：p=-422kg10N/kg410mFGmgSSS=5×104Pa； （2）加热和打浆是交替进行，说明豆浆机中的电动机和电热管可以独立工作、互不影响即为并联；三极管是属于半导体材料； （3）加热管正常工作80s，消耗的电能：W=Pt=1100W×80s=8.8×104J， 不计热量损失，水吸收的热量：Q吸=W=8.8×104J，由Q吸=cmΔt可得，豆浆升高的温度：

Δt=438.810J=410J/(kg)Qcm吸豆浆豆浆℃=22℃； 豆浆飘出阵阵香味说明分子在不停地做无规则运动；

4．（3）6天内风力发电机产生的电量相当于燃烧44.810t煤。（2019·江苏泰兴市实验初级中学中考模拟）如图甲所示，是一款家用电火锅，容量4L，额定电压220V，它能实现发热电阻丝R1在160W—1210W之间无极调温，图乙是它的电路简化图.

(1)为了保护发热电阻丝，开关刚刚闭合时，电火锅处于保温状态，滑片应位于电阻丝R2的

_____端．(选填“A”或“B”) (2)当滑片从R2的最右端移到最左端时能够实现R1电功率从160W—1210W的无极调温，则

R1的阻值为多大，R2的最大阻值为多大？_____ (3)电火锅以最大功率加热时，求电路中的电流．_____ 【答案】B 40Ω；70Ω 5.5A 【解析】 【详解】 （1）由图可知定值电阻R1和滑动变阻器R2串联，为了保护发热电阻丝，开关刚刚闭合时，电火锅处于保温状态，即电阻最大，此时滑片应位于R2的B端； （2）当滑片位于R2最左端时，只有R1接入电路，R1消耗的功率最大是1210W，根据

P=2UR得R1=2UP=2220V1210Ω=40Ω，当滑片位于R2最右端时，R2接入阻值最大，此时总电阻最大，R1功率最小是160W，根据P=I2R得此时电路电流I=1PR=160W40Ω=2A，电路总电阻R总=UI=220V2A=110Ω，R2=R总-R1=110Ω-40Ω=70Ω； 5．（3）当S接b时，电阻R2在6min内消耗的电能为43560J。（2019·广东执信中学中考模拟）如图甲所示为常见家用电吹风，它的简化电路如图乙所示。问：

（1）当将图乙的选择开关拨到触点A、B时，电吹风可实现的功能是什么？ （2）已知电热丝正常工作时的电阻为55Ω，当电吹风吹热风时，通过电热丝的电流是多少？电热丝的电功率是多少？ （3）测得单独使用电吹风吹冷风时，家里电能表（标有3000r/kW·h）的表盘转动30圈用时5min，则吹冷风5min消耗的电能是多少？电吹风吹冷风时的功率是多少？ 【答案】（1）吹热风；（2）4A；880W；（3）0.01kWh；120W 【解析】 【详解】 (1)由图可知，当开关拨到触点A、B时，电动机和电热丝同时工作吹热风；

(2)通过电热丝的电流：1220V=4A55ΩUIR，

电热丝的功率：P=UI=220V×4A=880W； (3)电能表的表盘转30圈消耗的电能：W=30r=0.01kWh3000r/kWh ，

电吹风吹冷风时的功率：0.01kWh=0.12kW=120W560hWPt 。 答：(1)当将图乙的选择开关拨到触点A. B时，电吹风可实现的功能是热风； (2)当电吹风吹热风时，通过电热丝的电流是4A；电热丝的电功率是880W；

6．②浮体A受力平衡，即水对C的压力、A和C总重力以及浮力平衡，所以有：F压

+G=F浮，则F压=F浮-G=0.55N-0.15N=0.4N，所以阀门C受到水的压强：

p=-420.4N110mFS压=4×103Pa，水的深度：h=333410Pa110kg/m10N/kgpg水=0.4m。

（2019·甘肃中考模拟）两只灯泡，A灯“6V 6W”、B灯“6V 3W”，A和B中电流随两端电压

合集下载

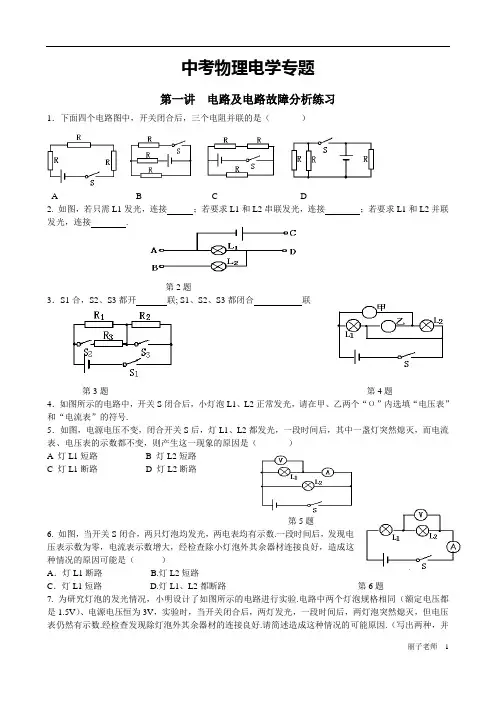

中考物理电学专题100(含答案)
