. 山东建筑大学试卷 共 3 页 第 1 页 最新整理

.

得分 阅卷人

一、填空题(每空1分，共15分)

1．有一台降压变压器，原边额定电压为6000V，副边额定电压为230V，现副边接入一个电阻炉，额定功率为1kW，若不考虑变压器的损耗，变压器的原边电流I1为（ ），副边电流I2为（ ）。

2．一组三相对称负载作三角形连接，每相负载阻抗均为Z6j8，该负载接于三相对称电源上，已知电源线电压有效值为380V，则每相负载相电流有效值IP( )，线电流有效值Il( )，三相负载总的有功功率为（ ），总的无功功率为（ ），总的视在功率为（ ）。

3．在桥式整流电路中，已知变压器副边电压的有效值是10V，则输出电压平均值Uo 为 ( ) V。若有一只二极管断开，输出直流电压Uo 为( )V；若有一只二极管接反，将会出现( )现象。

4．当晶体管工作在饱和状态时，其外部电压需满足发射结( )，集电结( )。已知NPN型晶体管，测得其基极电位V71.1BV，集电极电位V3.2CV，发射极电位V1EV，则该晶体管处于( )状态。

5．稳压管正常工作时，阳极接电源的（ ）极，阴极接电源的( ) 极。

得分 阅卷人

二、选择题（每空2分，共10分）

1．三相异步电动机采用Y—△降压起动，Y形起动电流是△形直接起动时起动电流的( ) 倍。

A．31； B．31； C．21； D．相等。

2．星接负载接于线电压为380V的三相四线制电源上，若A相断路，B相负载电压为( )V。

A . 190 B . 380 C . 220 D . 127

3．在正弦交流电路中，选用并联电容法来提高电感性电路的功率因数时，电路的有功功率将（ ）

A . 变大 B . 变小 C . 不变 D . 不定

4．关于单管放大电路非线性失真的下列观点正确的是( )。

A 若静态工作点偏低，则容易出现饱和失真；

B 只要静态工作点设置合适，无论输入信号幅度如何，一定不会出现失真；

C 若出现截止失真，可将基极电阻增大 ；

D 若出现截止失真，可调整静态工作点，调整时应增加基极静态电流。

5．三相异步电动机起动电流大的主要原因是( )。

A 电压高； B 转差率大，转子感应电流大；

C 转差率小，转子感应电流大； D 负载转矩大。

得分 阅卷人

三、 (10分)

电路如下图所示，试用戴维宁定理求电流I 。

班级 姓名 学号

10V + + + 20V 7V 12.6 4 6 I 最新整理

.

山东建筑大学试卷 共 3 页 第 2 页 最新整理

. 四、（10分）

电路如图所示，换路前已稳定，t0时将开关S闭合。已知Is=9mA,R1=6k,R2=3K,C=2F，求开关S闭合后的电压uC(t)。

五、(10分)

如下图所示的日光灯电路中，已知u=2202sin314tV， 测得灯管电压为65V，流过灯管电流为0.35A，镇流器功率为12W。求：（1）电路中的灯管电阻R和镇流器电阻r；（2）未并联电容时电路消耗的总有功功率及电路的功率因数；（3）若使电路功率因数达到0.9，需并联多大的电容C？

得分 阅卷人

得分 阅卷人

六、简答（10分，每题5分）

1、 已知某电子电路中，晶体管的静态工作点Q为V6CEU，μA40BI，mA2CI，试分别指明该晶体管的输出特性曲线中A，B，C三点所应当标注的电压或电流值，并在图中指出晶体管工作的饱和区和截止区。

2．画出具有变压、桥式整流、电容滤波、稳压管稳压四部分的直流稳压电源电路。（整流部分需用二极管分立元件）

得分 阅卷人

···········································································································装

订

线···········································································································装

订

线UCE/V 最新整理

.

山东建筑大学试卷 共 3 页 第 3 页 最新整理

. 七、（8分）

某三相异步电动机的磁极对数p1,电源频率f150HZ,转差率s=0.02,输出功率P2=30kW,空载转矩T0=0.51Nm。

试求：三相异步电动机的同步转速n0，转子转速n，输出转矩T2和总的电磁转矩T。

八、(12分)

如下图所示分压式放大电路中，晶体管的β=99，UBE=0.7V，UCC=20V，RB1=30k，RB2=10k，RL=Rc=750，RE=430。

(1) 计算放大电路的静态工作点(IC，IB和UCE)

(2) 画出放大电路的微变等效电路。

(3)计算电压放大倍数Au。

得分 阅卷人

得分 阅卷人

九、（6分）

三相异步电动机正反转控制线路如下图所示，

(1)若电动机正在正转，如何操作能使电动机进入反转状态?

(2)控制电路中的两个分别与正转、反转的起动按钮（SBF和SBR）并联的辅助常开触头(KMF和KMR ）有何功能？ 电路中的辅助动断触头（KMF和KMR）有何作用?

十、 (9分)

如图所示电路，试分析： （1）判断是正反馈还是负反馈，并简要说明理由；

（2）判断反馈类型（电压或电流，串联或并联），并简要说明理由；

（3）写出电压放大倍数的表达式。

得分 阅卷人

得分 阅卷人

最新整理

.

合集下载

山东建筑电工考试试题

山东建筑电工考试试题

山东建筑电工考试试题

一、单项选择题（每题2分，共20分）

1. 电工作业中，人体安全电压一般不超过（ ）伏特。

A. 36

B. 220

C. 380

D. 110

2. 电流通过人体时，最危险的电流路径是（ ）。

A. 左手到右脚

B. 右手到左脚

C. 左手到右手

D. 右手到左手

3. 建筑电工在进行电气设备安装时，必须遵守的原则是（ ）。

A. 节约成本

B. 保证安全

C. 快速完成

D. 外观美观

4. 电气设备外壳的接地电阻不应超过（ ）欧姆。

A. 4

B. 10

C. 100

D. 1000

5. 以下哪种情况下，电气设备应立即切断电源（ ）。

A. 设备运行正常 B. 设备外壳破损

C. 设备过载

D. 设备温度正常

6. 建筑电工在高空作业时，必须使用（ ）。

A. 安全带

B. 绝缘手套

C. 绝缘鞋

D. 防护眼镜

7. 电气线路的绝缘电阻不应低于（ ）兆欧。

A. 0.5

B. 1

C. 2

D. 5

8. 电气火灾发生时，首先应该（ ）。

A. 用水扑灭

B. 切断电源

C. 用灭火器扑灭

D. 通知消防队

9. 建筑电工在进行电气设备维修时，必须（ ）。

A. 单独操作

B. 两人以上协同

C. 快速完成

D. 随意操作

10. 以下哪种材料不适合用于电气设备的绝缘（ ）。

A. 聚氯乙烯

B. 橡胶 C. 木材

D. 玻璃纤维

二、多项选择题（每题3分，共15分）

1. 建筑电工在作业时，必须穿戴的个人防护用品包括（ ）。

A. 安全帽

B. 防护眼镜

C. 绝缘手套

D. 绝缘鞋

2. 电气设备的安全操作包括（ ）。

A. 使用合格的电气设备

B. 定期检查和维护

C. 遵守操作规程

D. 随意操作

3. 建筑电工在进行电气设备安装时，应考虑的因素包括（ ）。

A. 设备的稳定性

B. 设备的安全性

C. 设备的美观性

D. 设备的经济性

4. 电气设备发生故障时，可能的原因包括（ ）。

山东建筑大学模拟电子技术期末考试试题B卷及答案

山东建筑大学模拟电子技术期末考试试题B卷及答案

···········································································································装

订 线

山东建筑大学试卷

共 4

页

第 1

页

2020至2021学年第 二 学期 课程名称 模拟电子技术 （本科） 试卷 B

专业： 电气工程与自动化、电子信息工程、通信工程

试卷性质： 闭卷 考试时间 120 分钟

题号 一 二 三 四 五 六 总分

分数

得分 阅卷人

一、填空题（本题共20分，每空0.5分）

1. PN结加正向电压时 ，加反向电压时 ，这种特性称为PN结的 。

2. 场效应管是一种 控制型器件，它的输入电阻 ，栅极电流 。

3. 对共射、共集和共基三种组态放大电路，若希望电压放大倍数大，可选用 组态；若希望带负载能力强，应选用 组态；若希望高頻性能好，应选用 组态。

4. 晶体三极管的输出特性曲线一般分为三个区，即： 、 、 ，要使三极管工作在放大区必须给发射结加 、集电结加 。

5. 引入电压串联负反馈可改善放大电路性能，使增益恒定性 、输入电阻 、输出电阻 。

6. 正弦波振荡电路一般是由 、 和 所组成，但为了保证振荡幅值稳定且波形好，常常引入 环节。欲使振荡器在接通电源后能自行起振，必须满足 的幅值条件。

大学专业试卷 建筑电工期末试卷含答案

大学专业试卷 建筑电工期末试卷含答案

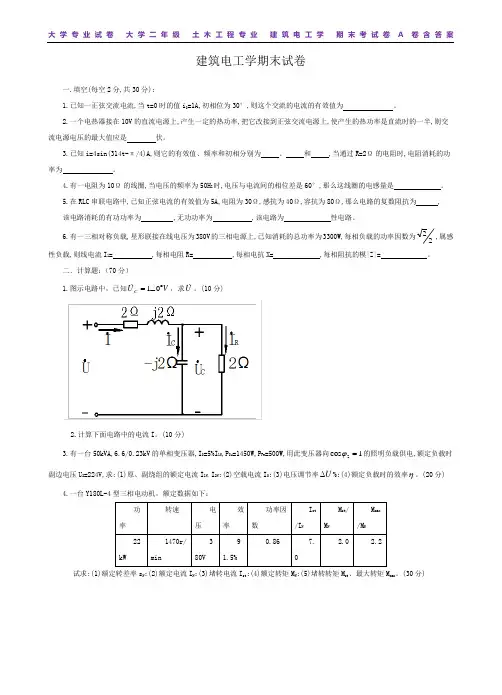

大学专业试卷 大学二年级 土木工程专业 建筑电工学 期末考试卷A卷含答案
