《工程力学》综合复习资料1.已知：梁AB 与BC ，在B 处用铰链连接，A 端为固定端，C 端为可动铰链支座。
试画: 梁的分离体受力图。
2.已知：结构如图所示，受力P 。
DE 为二力杆，B 为固定铰链支座，A 为可动铰链支座，C 为中间铰链连接。
试分别画出ADC 杆和BEC 杆的受力图。
3.试画出左端外伸梁的剪力图和弯矩图。
（反力已求出）D ECBAP4.已知：悬臂梁受力如图所示，横截面为矩形，高、宽关系为h=2b ，材料的许用应力〔σ〕＝160MPa 。
试求：横截面的宽度b=？5.已知：静不定结构如图所示。
直杆AB 为刚性，A 处为固定铰链支座，C 、D 处悬挂于拉杆①和②上，两杆抗拉刚度均为EA ，拉杆①长为L ，拉杆②倾斜角为α，B 处受力为P 。
试求：拉杆①和②的轴力N1 , N2 。
提示：必须先画出变形图、受力图，再写出几何条件、物理方程、补充方程和静力方程。
可以不求出最后结果。
qM e =qa 2=(11/6)qa6.已知：一次静不定梁AB ，EI 、L 为已知，受均布力q 作用。
试求：支反座B 的反力。
提示：先画出相当系统和变形图，再写出几何条件和物理条件。
7.已知：①、②、③杆的抗拉刚度均为EA ，长L ，相距为a ，A 处受力P 。
试求：各杆轴力。
提示：此为静不定结构，先画出变形协调关系示意图及受力图，再写出几何条件、物理条件、补充方程，静立方程。
ALBq8.已知：传动轴如图所示，C轮外力矩M c=1.2 kN m ，E轮上的紧边皮带拉力为T1，松边拉力为T2，已知 T1=2 T2，E轮直径D=40 cm ,轴的直径d=8cm，许用应力［σ］=120 Mpa 。
求：试用第三强度理论校核该轴的强度。
9.已知：梁ABC受均布力q作用,钢质压杆BD为圆截面，直径d＝4 0 mm， BD杆长L＝800 mm , 两端铰链连接，稳定安全系数nst=3 , 临界应力的欧拉公式为σcr=π2 E / λ2 ，经验公式为σcr= 304–1.12 λ， E = 2 0 0 GPa ，σp=2 0 0 MPa ，σs=2 3 5 MPa 。

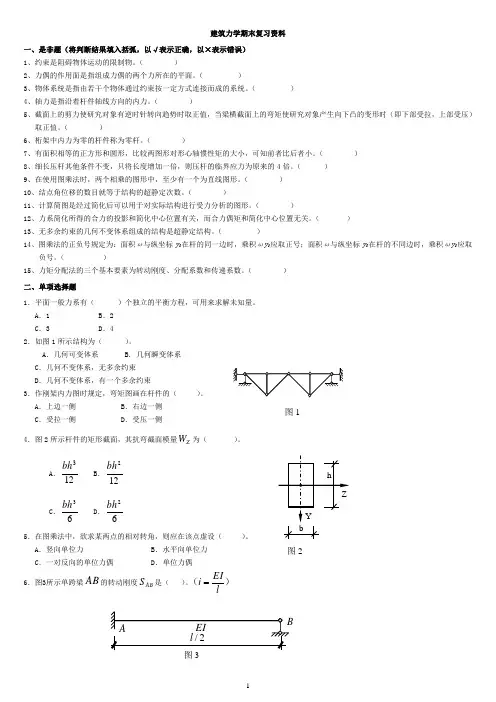

建筑力学期末复习资料一、是非题（将判断结果填入括弧，以√表示正确，以×表示错误） 1、约束是阻碍物体运动的限制物。
（ ）2、力偶的作用面是指组成力偶的两个力所在的平面。
（ ）3、物体系统是指由若干个物体通过约束按一定方式连接而成的系统。
（ ）4、轴力是指沿着杆件轴线方向的内力。
（ ）5、截面上的剪力使研究对象有逆时针转向趋势时取正值，当梁横截面上的弯矩使研究对象产生向下凸的变形时（即下部受拉，上部受压）取正值。
（ ）6、桁架中内力为零的杆件称为零杆。
（ ）7、有面积相等的正方形和圆形，比较两图形对形心轴惯性矩的大小，可知前者比后者小。
（ ） 8、细长压杆其他条件不变，只将长度增加一倍，则压杆的临界应力为原来的4倍。
（ ） 9、在使用图乘法时，两个相乘的图形中，至少有一个为直线图形。
（ ） 10、结点角位移的数目就等于结构的超静定次数。
（ ）11、计算简图是经过简化后可以用于对实际结构进行受力分析的图形。
（ ）12、力系简化所得的合力的投影和简化中心位置有关，而合力偶矩和简化中心位置无关。
（ ） 13、无多余约束的几何不变体系组成的结构是超静定结构。
（ ）14、图乘法的正负号规定为：面积ω与纵坐标y 0在杆的同一边时，乘积ωy 0应取正号；面积ω与纵坐标y 0在杆的不同边时，乘积ωy 0应取负号。
（ ）15、力矩分配法的三个基本要素为转动刚度、分配系数和传递系数。
（ ） 二、单项选择题1．平面一般力系有（ ）个独立的平衡方程，可用来求解未知量。
A ．1 B ．2 C ．3 D ．4 2．如图1所示结构为（ ）。
A ．几何可变体系 B. 几何瞬变体系 C ．几何不变体系，无多余约束D ．几何不变体系，有一个多余约束3．作刚架内力图时规定，弯矩图画在杆件的（ ）。
A ．上边一侧 B ．右边一侧 C ．受拉一侧 D ．受压一侧4．图2所示杆件的矩形截面，其抗弯截面模量Z W 为（）。
A ．123bhB ．122bhC ．63bhD ．62bh5．在图乘法中，欲求某两点的相对转角，则应在该点虚设（ ）。
2011年山东建筑大学工程力学课程考试复习题及参考答案一、填空题：1.受力后几何形状和尺寸均保持不变的物体称为。
2.构件抵抗的能力称为强度。
3.圆轴扭转时，横截面上各点的切应力与其到圆心的距离成比。
4.梁上作用着均布载荷，该段梁上的弯矩图为。
5.偏心压缩为的组合变形。
6.柔索的约束反力沿离开物体。
7.构件保持的能力称为稳定性。
8.力对轴之矩在情况下为零。
9.梁的中性层与横截面的交线称为。
10.图所示点的应力状态，其最大切应力是。
11.物体在外力作用下产生两种效应分别是。
12.外力解除后可消失的变形，称为。
13.力偶对任意点之矩都。
14.阶梯杆受力如图所示，设AB和BC段的横截面面积分别为2A和A，弹性模量为E，则杆中最大正应力为。
15.梁上作用集中力处，其剪力图在该位置有。
16.光滑接触面约束的约束力沿指向物体。
17.外力解除后不能消失的变形，称为。
18.平面任意力系平衡方程的三矩式，只有满足三个矩心的条件时，才能成为力系平衡的充要条件。
19.图所示，梁最大拉应力的位置在点处。
20.图所示点的应力状态，已知材料的许用正应力[σ]，其第三强度理论的强度条件是。
21.物体相对于地球处于静止或匀速直线运动状态，称为。
22.在截面突变的位置存在集中现象。
23.梁上作用集中力偶位置处，其弯矩图在该位置有。
24.图所示点的应力状态，已知材料的许用正应力[σ]，其第三强度理论的强度条件是。
25.临界应力的欧拉公式只适用于杆。
26.只受两个力作用而处于平衡状态的构件，称为。
27.作用力与反作用力的关系是。
28.平面任意力系向一点简化的结果的三种情形是。
29.阶梯杆受力如图所示，设AB和BC段的横截面面积分别为2A和A，弹性模量为E，则截面C的位移为。
30.若一段梁上作用着均布载荷，则这段梁上的剪力图为。
二、计算题：1.梁结构尺寸、受力如图所示，不计梁重，已知q=10kN/m，M=10kN·m，求A、B、C处的约束力。
工程力学重点总结笔记期末复习题库及答案习题答案一、重点总结1. 基本概念与原理- 力的概念：力是物体之间相互作用的结果，具有大小和方向。
- 力的合成与分解：力的合成是将多个力合成为一个力的过程；力的分解是将一个力分解为多个力的过程。
- 力矩的概念：力矩是力与力臂的乘积，表示力的旋转效应。
2. 受力分析- 静力学平衡条件：物体在静止状态下，所有力的合力为零，所有力矩的代数和为零。
- 受力分析的基本步骤：确定受力物体、分析受力情况、建立坐标系、列出平衡方程。
- 约束反力：约束反力是约束对物体的反作用力，其方向与约束的方向相反。
3. 力学原理- 应力与应变：应力是单位面积上的内力，应变是物体变形的程度。
- 材料的力学性能：弹性、塑性、强度、韧性等。
- 轴向拉伸与压缩：计算公式、应力与应变的关系、强度条件等。
4. 杆件受力分析- 梁的受力分析：剪力、弯矩、应力等计算方法。
- 桁架结构：节点受力分析、杆件受力分析、整体受力分析。
二、期末复习题库1. 选择题1.1 力是（A）。
A. 物体之间相互作用的结果B. 物体的重量C. 物体的运动状态D. 物体的速度1.2 以下哪个不是静力学平衡条件（D）。
A. 力的合力为零B. 力矩的代数和为零C. 力与力臂的乘积为零D. 力与速度的乘积为零2. 填空题2.1 力的合成遵循______原理。
2.2 材料的弹性模量表示材料的______性能。
3. 判断题3.1 力的分解是唯一的。
（×）3.2 轴向拉伸与压缩时，应力与应变呈线性关系。
（√）4. 应用题4.1 已知一简支梁，跨径为4m，受均布载荷q=2kN/m，求支点反力。
4.2 已知一矩形截面梁，截面尺寸为0.2m×0.4m，受集中载荷F=20kN，求梁的最大弯矩。
三、习题答案1. 选择题1.1 A1.2 D2. 填空题2.1 平行四边形2.2 弹性3. 判断题3.1 ×3.2 √4. 应用题4.1 支点反力：F1=5kN，F2=5kN4.2 最大弯矩：Mmax=10kN·m以下是工程力学重点总结笔记及期末复习题库的详细解析：一、基本概念与原理1. 力的概念：力是物体之间相互作用的结果，具有大小和方向。
《工程力学》综合复习资料（部分题无答案）目录第一章基本概念与受力图------------------13题第二章汇交力系与力偶系------------------------6 题第三章平面一般力系------------------11题第四章材料力学绪论------------------------ 9 题第五章轴向拉伸与压缩---------------------12题第六章剪切----------------------------------7 题第七章扭转---------------------------------- 8 题第八章弯曲内力------------------------------ 8 题第九章弯曲强度------------------------------17题第十章弯曲变形------------------------------ 8题第十一章应力状态与强度理论-------------- 9题第十二章组合变形------------------------------10题第十三章压杆稳定------------------------------9题第一章基本概念与受力图（13题）（1-1）AB梁与BC梁，在B处用光滑铰链连接，A端为固定端约束，C为可动铰链支座约束，试分别画出两个梁的分离体受力图。
解答：（1）确定研究对象：题中要求分别画出两个梁的分离体受力图，顾名思义，我们选取AB 梁与BC 梁作为研究对象。
（2）取隔离体：首先我们需要将AB 梁与BC 梁在光滑铰链B 处进行拆分，分别分析AB 与BC 梁的受力。
（3）画约束反力：对于AB 梁，A 点为固端约束，分别受水平方向、竖直方向以与固端弯矩的作用，B 点为光滑铰链，受水平方向、竖直方向作用力，如下图a 所示。
对于BC 梁，B 点受力与AB 梁的B 端受力互为作用力与反作用力，即大小相等，方向相反，C 点为可动铰链支座约束，约束反力方向沿接触面公法线，指向被约束物体内部，如下图所示。
《工程力学》课程综合复习资料一、问答题1．什么是二向应力状态？答案：物体受力作用时，其内部应力的大小和方向不仅随截面的方位而变化，而且在同一截面上的各点处也不一定相同。
通过物体内一点可以作出无数个不同取向的截面，其中一定可以选出三个互相垂直的截面，在它上面只有正应力作用，剪应力等于零，用这三个截面表达的某点上的应力，即称为此点的应力状态。
无论一点处的应力状态如何复杂，最终都可用剪应力为零的三对相互垂直面上的正应力，即主应力表示。
若只有两对面上的主应力不等于零，则称为二向应力状态或平面应力状态。
2．求如图所示的P力对A点之矩ＭＡ（ｐ）＝？答案：求力对A点之矩时，我们首先将P力分解为与A点相平行以及垂直的方向的两个力，根据力对点之矩的定义，P力与A点相平行的分解力通过A点，故不产生力矩，只有P力与A点相垂直的分解力产生力矩，即：ＭＡ(ｐ)＝Psinα×L3．常见的组合变形有哪几种？答案：常见组合变形包括斜弯曲、拉伸（压缩）与弯曲、扭转与弯曲等。
4．“ΣM o(F)=0”是什么意思？答案：平面力系中各力对任意点力矩的代数和等于零。
5．什么是平面一般力系？答案：力系的作用线在同一个平面上，既不汇交也不平行。
6．光滑面约束的反力有何特点？答案：约束反力作用在接触点处，方向沿公法线，指向受力物体。
7．请写出四个相当应力计算公式。
答：8．画出低碳钢拉伸的应力-应变曲线，并注明几个特征应力。
答案：9．请写出力矩计算公式的矢量式。
答：设一个力，力的作用点A的矢径，则，该力关于O 点的矩为：10．请写出复杂应力状态下的广义胡克定律计算公式。
答：11．什么是二力构件？其上的力有何特点？答案：二力构件指同一个构件受两个力，并处于平衡状态。
特点：力的大小相等，方向相反，满足二力平衡条件。
12．什么是合力投影定理？答案：合力在任一轴上的投影，等于各分力在同一轴上投影的代数和。
它表明了合力与分力在同一坐标轴投影时投影量之间的关系。
