《电工与电子学复习资料》

选择题

1、电荷的基本单位是（ C ）。

A 安秒 B 安培 C 库伦 D 千克

2、电感是（ B ）元件。

(a) 储存电场能量 (b) 储存磁场能量 (c) 发出电能

3、已知接成Y形的三个电阻都是30Ω，则等效Δ形的三个电阻阻值为（ B ）。

(a) 全是10Ω (b) 全是90Ω (c) 全是30Ω

4、如图所示为一正弦交流电路的一部分，电流表A的读数是5A，电流表A1的读数是4A，则电路中电流表A2的读数是（ A ）。

(a) 3A (b) 1A (c) 4A

5、将一根导线均匀拉长为原长度的三倍，则阻值为原来的（ C ）倍。

A 3 B 1/3 C 9 D 1/9

6、两只额定电压相同的电阻串联接在电路中，其阻值较大的电阻发热（ B ）。

A 相同 B 较大 C 较小 D 无法确定

7、用万用表直流电压档测得晶体管三个管脚的对地电压分别是V1=2V，V2=6V，V3=2.7V，由此可以判断该晶体管的管型和三个管脚依次为( B )。

(a) PNP管，CBE (b) NPN管，ECB (c)NPN管，CBE

8、在图示电路中，开关S在t=0瞬间闭合，若uC()00V，则i(0)为( B )。

A 0.5A B 0A C 1A D 0.25A

S1 AiFuC+－

9、电路如图所示，电位器RP为10k，若输入电压Ui=10V，当电位器的移动点移至B点时，则输出电压UO为( B )。

A 0V B 2.5V C －15V D 30V

10、单相桥式整流电路如图1所示，变压器副边电压2u的波形如图2所示，设四个二极管均为理想元件，则二极管D1两端的电压uD1的波形为图3中( D )。

～u2RL图1U2mU2m－U2muD1图2U2muD1－U2muD1uD1U2m－图3uD1u2tttttD1D2D3D4(c)()b(d)()a+-OOOOO

11、某三相四线制供电电路中，电源相电压为220V，则两根相线之间的电压为（ C ）。

(a) 220V (b) 2220V (c) 380V

12、电路如图所示，二端口网络N中只含电阻和受控源，在电流源Si的

作用下，Vu10，如果使u增大到V40, 则电流源电流应为( B )。

(a) Si)41( (b) 4Si (c) (12)Si

13、电路主要由负载、线路、电源、（ B ）组成。

A 变压器 B 开关 C 发电机 D 仪表

14、交流电的三要素是指最大值、频率、（ C ）。

A 相位 B 角度 C 初相角 D 电压

15、实验测得某有源二端线性网络的开路电压为6V，短路电流为3A。当外接电阻为4时，流过该电阻的电流I为( A )。

A 1A B 2A C 3A D 0.5A 16、RLC串联电路在f0时发生谐振，当频率增加到2f0时，电路阻抗性质呈（ B ）特性。

(a) 电阻性质 (b) 阻感性质 (c) 阻容性质

17、图示电路中的电流I为（ B ）。

(a) IS (b) -IS (c) 0

18、分析含有运算放大器的电路时，一般将其同相输入端的对地电压u+与反相输入端的对地电压u-看做（ A ）。

(a) 相等 (b) 虚断 (c) 虚地

填空题

1、对于具有n个结点b个支路的电路，可列出( n-1 )个独立的KCL方程。

2、当取关联参考方向时，理想电容元件的伏安关系式为(

ccduicdt)。

3、在图1所示电路中，当开关S闭合时，A点电位VA＝（ 0 ）V；当开关断开时A点电位VA＝（ —6 ）V。

4、某放大电路在负载开路时的输出电压为6V，当接入2kΩ负载电阻后，输出电压降为4V，该放大电路的输出电阻为（ 1 ）kΩ。

5、在图2所示电路中，开路电压Uab＝（ 5

）V。

6、如下图所示含理想运放的电路中，ui=0.5V，R1 =10k，R2 =100k，则uo＝（ -5 ）V。

7、“要求稳定输出电流，并能减小输入电阻。”应引入（ 电流并联 ）负反馈

－６V

A １kΩ

S １kΩ

图１ ２A ５V

－ ＋ ＋

－ 1Ω

图２ Uab

ui R1 R2

u0 i1 i2

+ + ∞

8、在图3所示电路中，若电流表A1、A2、A3的读数均为5A，则电流表A0的读数为( 5 )A。

9、在图4所示电路中，在换路前电路已经处于稳定状态，当t＝0时，开关闭合，则uc的初始值uc(0+)＝（ 0 ）V。

10、一对称三相电路，Y形连接，若相电压30220•AUV，线电流010•AIA，则三相电路的cos=( 2/3 )。

11、“要求稳定输出电流，并能减小输入电阻。”应引入（ 电流并联 ）负反馈。

12、在一阶RC电路中，R越大，则换路后过渡过程越( 长 )。在一阶RL电路中，R越大，则换路后过渡过程越( 短 )。

13、对称三相电路中，负载为三角形连接，则plUU/( 1 )，plII/( 3 )。

综合题

1、在图示电路中，已知：R1=5，R2=3，XL=XC=4 ，I=3030。求：

（1）电流1I，2I，（2）电压U及总有功功率P。

解：A8350j)j(jC222XXRXRIILL

A6040j)j(jC21XXRXIILC

V7.88.332)j(211LXRIRIU

93.0)307.8cos(COS kW3.9COSIUP

2、电路如图所示，RRRR12310Fk，uIV1，求输出电压uO。

解：V22)1(II1FOuuRRu

uuRuRRRuuOOOFOO21315()//.

(.)21525VV

＋

－ R

图３ u A０

A2 A1 A3

XL XC R1 U

C S 0t图４ R2 ＋

－ ＋

－ uc

U.I .RRLC12 jjI .I .21XX+－RR1R2R3RFuOuIuO'－＋∞+

3、在图示的正弦交流电路中，已知交流电流表A1 、A2 、A3的读数均为10A，问：（1）电流表A的读数为多少？并说明。（2）如果电源电压的频率增大两倍、其余参数不变，问A1 、A2 、A3电流表的读数各自为多少？

解：（1）

（2）

（3）

A

u C L R

A1 A2 A3

C()u=22=4Vueq6+2+210Req100.5F5sτRC-0.2t-0.2tC()4+(64)eV4+2eV(0)utt-0.2t-0.2tC()0.52(0.2)e0.2e(0)cduitcAtdtCC(0)(0)6Vuu

合集下载

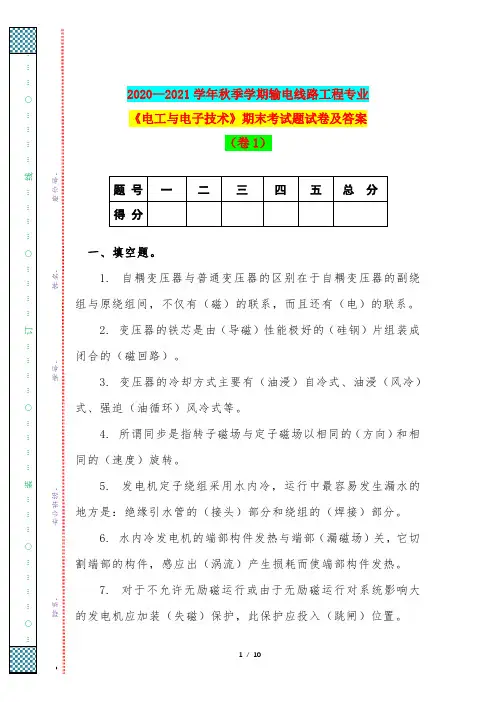

2020—2021学年秋季学期输电线路工程专业《电工与电子技术》期末考试题试卷及答案(卷1)

2020—2021学年秋季学期输电线路工程专业《电工与电子技术》期末考试题试卷及答案(卷1)

1 / 10

2020—2021学年秋季学期输电线路工程专业 《电工与电子技术》期末考试题试卷及答案

（卷1）

题 号 一 二 三 四 五 总 分

得 分

一、填空题。

1. 自耦变压器与普通变压器的区别在于自耦变压器的副绕组与原绕组间，不仅有（磁）的联系，而且还有（电）的联系。

2. 变压器的铁芯是由（导磁）性能极好的（硅钢）片组装成闭合的（磁回路）。

3. 变压器的冷却方式主要有（油浸）自冷式、油浸（风冷）式、强迫（油循环）风冷式等。

4. 所谓同步是指转子磁场与定子磁场以相同的（方向）和相同的（速度）旋转。

5. 发电机定子绕组采用水内冷，运行中最容易发生漏水的地方是：绝缘引水管的（接头）部分和绕组的（焊接）部分。

6. 水内冷发电机的端部构件发热与端部（漏磁场）关，它切割端部的构件，感应出（涡流）产生损耗而使端部构件发热。

7. 对于不允许无励磁运行或由于无励磁运行对系统影响大的发电机应加装（失磁）保护，此保护应投入（跳闸）位置。

………○…………○………装…………○…………订…………○…………线…………○…………

- 院系： 专业班级： 学号： 姓名： 座位号： 2 / 10 8. 异步电动机的转速，总要（低于）定于旋转磁场的转速。

9. 异步电动机启动时电流数值很大，而启动力矩小，其原因是启动时功率因数（低），电流中的（有功）成分小引起的。

10. 绕线式电动机的调速原理，就是在转子回路中串入一个（可变）电阻，增加电阻时，其电动机的转速就（降低）。

11. 变压器油枕的作用主要有：温度变化时调节（油量），减小油与空气的接触面积，（延长）油的使用寿命。

12. 变压器的呼吸器内的干燥剂有吸收进入油枕内空气中的（水分）的作用，因而保持油的绝缘水平。

电工电子期末复习试题及答案

电工电子期末复习试题及答案

电工电子期末复习试题及答案（）1.“与”门逻辑功能是“有1出1,全0出0”

对

错（正确答案）（）2.半导体随温度的升高，电阻会增大。

对

错（正确答案）（）3.“异或”门的逻辑功能是“相同出0,不同出1”。

对（正确答案）

错（）4.在电阻分压电路中，电阻值越大，其两端分得的电压就越高。

对（正确答案）

错（）5.电感和电阻性质相同，都是耗能元件。

对

错（正确答案）（）6.三相四线制供电系统中，相电压是线电压的，3倍。

对

错（正确答案）（）7.电位是指电路中某点到参考点之间的电压。

对（正确答案）

错（）8.规定中性线上能安装开关或熔断器。

对

错（正确答案）()9.电灯泡灯丝断裂后再搭上使用，灯泡反而更亮，原因灯丝电阻变小而 消耗的功率增大了。

对(正确答案)

错

()10.电路中某点的电位数值与所选择的参考点无关，而电路中任意两点的 电压数值随所选择的参考点不同而变化。

对

错(正确答案)()11.正弦量的三要素是指最大值、角频率和周期。

对

错(正确答案)()12.磁场的方向总是从N极指向S极。

对

错(正确答案)

()13.有两个电阻R1和R2,已知R1 = 2R2,把它们并联起来的总电阻为 4。，则 R1 = 12Q, R2=4Q。

对

错(正确答案)

()14.一只220V、1000W的电炉，接在110V的电源上，则其消耗的电功率 为

500Wo

对

错(正确答案)()15.整流电路能把交流电变成稳定的直流电。

对

错(正确答案)()16.直流电路中任意一个节点，流入的电流之和等于流出的电流之和。

对(正确答案)

错()17.电阻并联后的总阻值小于其中任一只电阻的阻值。

对(正确答案)

错()18.在电路开路状态下，开路电流为零，电源的端电压也为零。 对

错(正确答案)()19.正弦交流电中的三要素是：最大值、角频率和初相位。

对(正确答案)

错()20.三相交流电的线电压是指某相与中性线之间的电压。

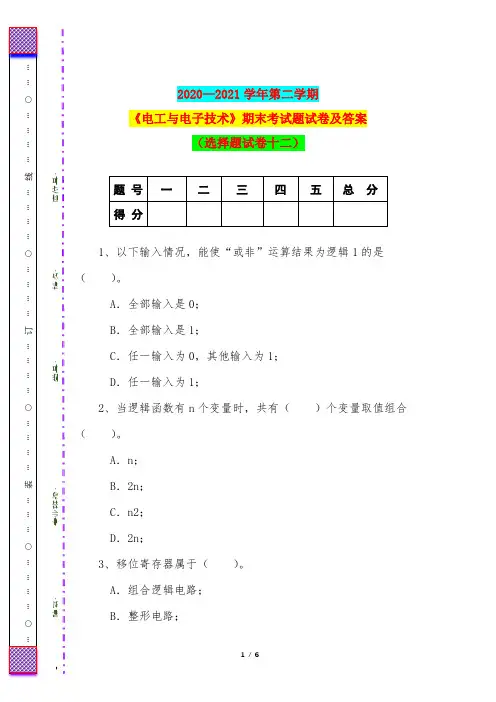

2020—2021学年第二学期《电工与电子技术》期末考试题试卷及答案(选择题试卷十二)
