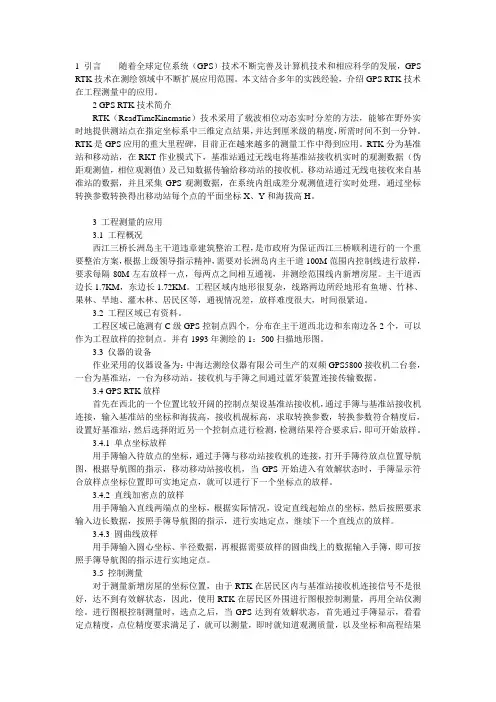

1 引言 随着全球定位系统（GPS）技术不断完善及计算机技术和相应科学的发展，GPS
RTK技术在测绘领域中不断扩展应用范围。本文结合多年的实践经验，介绍GPS RTK技术在工程测量中的应用。
2 GPS RTK技术简介
RTK（ReadTimeKinematic）技术采用了载波相位动态实时分差的方法，能够在野外实时地提供测站点在指定坐标系中三维定点结果，并达到厘米级的精度，所需时间不到一分钟。RTK是GPS应用的重大里程碑，目前正在越来越多的测量工作中得到应用。RTK分为基准站和移动站，在RKT作业模式下，基准站通过无线电将基准站接收机实时的观测数据（伪距观测值，相位观测值）及已知数据传输给移动站的接收机。移动站通过无线电接收来自基准站的数据，并且采集GPS观测数据，在系统内组成差分观测值进行实时处理，通过坐标转换参数转换得出移动站每个点的平面坐标X、Y和海拔高H。
3 工程测量的应用
3.1 工程概况
西江三桥长洲岛主干道违章建筑整治工程，是市政府为保证西江三桥顺利进行的一个重要整治方案，根据上级领导指示精神，需要对长洲岛内主干道100M范围内控制线进行放样，要求每隔80M左右放样一点，每两点之间相互通视，并测绘范围线内新增房屋。主干道西边长1.7KM，东边长1.72KM。工程区域内地形很复杂，线路两边所经地形有鱼塘、竹林、果林、旱地、灌木林、居民区等，通视情况差，放样难度很大，时间很紧迫。
3.2 工程区域已有资料。
工程区域已施测有C级GPS控制点四个，分布在主干道西北边和东南边各2个，可以作为工程放样的控制点。并有1993年测绘的1：500扫描地形图。
3.3 仪器的设备
作业采用的仪器设备为：中海达测绘仪器有限公司生产的双频GPS5800接收机二台套，一台为基准站，一台为移动站。接收机与手簿之间通过蓝牙装置连接传输数据。
3.4 GPS RTK放样
模具测量中的三坐标使用技巧
模具测量是模具制造过程中非常重要的一环，而三坐标测量技术是模具测量中最为常用的一种技术。三坐标测量技术具有高精度、高效率、高可靠性等优点，因此在模具制造中得到了广泛应用。下面将介绍三坐标测量技术在模具测量中的使用技巧。
一、测量前的准备工作
在进行三坐标测量之前，需要进行一些准备工作。首先需要对测量设备进行检查和校准，确保设备的精度和稳定性。其次需要对待测模具进行清洁和检查，确保模具表面没有杂质和损伤。最后需要确定测量的参考坐标系和测量方向，以确保测量结果的准确性和可比性。
二、测量过程中的技巧
1.选择合适的测量方法
三坐标测量技术有多种测量方法，如点测量、线测量、面测量等。在进行模具测量时，需要根据具体的测量要求和模具形状选择合适的测量方法，以确保测量结果的准确性和可靠性。
2.合理设置测量参数
在进行三坐标测量时，需要根据模具的形状、尺寸和精度要求等因素，合理设置测量参数，如测量速度、扫描间距、滤波等参数。合理设置测量参数可以提高测量效率和准确性。
3.注意测量环境
三坐标测量技术对测量环境要求较高，需要保持稳定的温度和湿度，避免强光和电磁干扰等。在进行模具测量时，需要注意测量环境的稳定性和干扰因素，以确保测量结果的准确性和可靠性。
4.合理选择测量工具
三坐标测量技术需要使用专业的测量工具，如测头、夹具、支撑等。在进行模具测量时，需要根据模具的形状和尺寸选择合适的测量工具，以确保测量结果的准确性和可靠性。
5.注意数据处理和分析
三坐标测量技术可以生成大量的测量数据，需要进行数据处理和分析，以提取有用的信息和结论。在进行模具测量时，需要注意数据处理和分析的方法和技巧，以确保测量结果的准确性和可靠性。
三、测量后的处理和分析
在完成三坐标测量后，需要对测量结果进行处理和分析，以提取有用的信息和结论。处理和分析的方法和技巧包括数据处理、图形分析、统计分析等。通过合理的处理和分析，可以得到模具的尺寸、形状、位置等信息，为模具制造和使用提供有力的支持。
第1篇
一、前言
随着我国制造业的快速发展，对产品质量的要求越来越高，三坐标测量技术在质量控制、产品研发和生产制造等领域发挥着越来越重要的作用。本年度，我司三坐标测量团队在全体成员的共同努力下，圆满完成了各项工作任务，现对年度工作进行总结。
二、主要工作内容
1. 设备维护与管理
（1）定期对三坐标测量机进行保养，确保设备正常运行；
（2）对设备进行校准，确保测量精度；
（3）建立健全设备档案，对设备使用情况进行跟踪记录。
2. 测量任务执行
（1）按照客户要求，完成各类工件的测量任务；
（2）对测量数据进行整理和分析，为客户提供有针对性的建议；
（3）与生产部门沟通，解决测量过程中出现的问题。
3. 技术研究与创新
（1）深入研究三坐标测量技术，提高测量精度和效率；
（2）开展测量方法创新，提高测量质量；
（3）积极参与行业技术交流活动，学习先进经验。
4. 培训与交流
（1）组织团队成员参加专业培训，提高个人技能；
（2）邀请行业专家进行讲座，拓宽团队成员视野；
（3）与其他部门进行技术交流，促进团队协作。
三、取得的成绩 1. 设备运行稳定，测量精度达到行业先进水平；
2. 完成各类测量任务200余项，客户满意度达95%以上；
3. 团队成员技术水平不断提高，获得多项荣誉；
4. 专利申请1项，发表学术论文2篇。
四、不足与反思
1. 部分团队成员对新技术掌握不够，影响了工作效率；
2. 测量数据分析和处理能力有待提高；
3. 与其他部门沟通协作不够紧密，影响了整体工作效率。
五、合理化建议与努力方向
1. 加强团队培训，提高团队成员技术水平；
2. 引进新技术、新设备，提高测量效率和精度；
3. 优化测量流程，提高数据分析和处理能力；
4. 加强与其他部门的沟通协作，提高整体工作效率。
六、结语
过去的一年，我司三坐标测量团队在全体成员的共同努力下，取得了显著的成绩。在新的一年里，我们将继续发扬优良传统，努力提高团队整体素质，为我国制造业的发展贡献力量。以下是具体措施：
中国科技期刊数据库 工业C
2015年24期 245 GPS-RTK技术在工程测量中的应用 孟令叶 中铁十二局集团第二工程有限公司，山西 太原 030000 摘要：伴随着城市化进程的不断加快，各类工程项目的数量不断增加，其所面临的施工环境也日益恶劣。在这种情况下，做好工程测量工作，保证测量数据的准确性和全面性，对于工程建设的顺利进行有着非常重要的意义。GPS-RTK技术是在GPS技术的基础上发展起来的，与一般测量技术相比，具有十分明显的优势，受到了相关测量人员的重视。 关键词：GPS-RTK；工程测量；应用 中图分类号：P228.4 文献标识码：A 文章编号： 1671-5810(2015)24-0245-02 1 导言 GPS，也就是全球定位系统，RTK，是实时动态差分法。GPS－RTK，利用的是载波相位动态差分的方法，来实现野外实时厘米级精度测量，具有相当高的野外工作效率，其作业条件要求较低，且操作简便、高效，不会有测量误差的积累，定位精度较高，数据处理可靠，对于工程测量有着重要的作用。 2GPS-RTK技术工作原理 GPS全球定位系统的出现，极大改变了测量方式，为实现快速而高精度的测量提供了技术支持。RTK即载波相位差分技术，可以对规定坐标系的三维坐标实时测量。高精度GPS测量技术的实现需要应用载波相位观测值，而RTK技术则是建立于载波相位观测值基础上的一种实时动态定位技术，其测量精度可以达到厘米级。在静态相对定位测量作业中应用GPSRTK技术，可以对多种高精度要求的测量作业进行控制测量，并能够实时获得定位结果及其精度，极大提高了测量效率。GPSRTK的组成部分主要包括GPS接收机、基准站、流动站，实时差分软件系统与数据链等。其工作原理可以用图1来表示：
图1 GPJS-RTK技术工作原理 选择点位精度较高控制点作为测量作业的基准点，在基准站安置GPS接收机，对卫星连续观测，并将观测所获得的数据及坐标信息经过数据链传输给流动站，流动站同时接受卫星信号及基准站数据，应用软件系统，进行差分及平方处理，从而获得流动站三维坐标及精度，实现工程测量。 3 GPS-RTK技术的工作流程 3.1 收集完整的控制资料 根据测量工程的实际情况以及测量要求，对测量区域内高等级的控制点信息进行全面搜集，并对其进行反复确认，保证起算数据准确可靠。 3.2 基准站的选择 在设置基准站时，除了要保证基准站位于精度较高的控制点外，还需要对其坐标精度进行确定，选择合适的天线类型、电台类型以及测量模式。 3.3 流动站的设置 流动站通常选用内置接受电台，在选定流动站之后，实际测量工作开始之前，需要对流动站进行初始化操作，保证至少有5颗卫星可以进行同步观测，如果不能达到5颗，则需要重新进行初始化。 3.4 转换坐标系统 GPS系统测量中，坐标通常为WGS-84坐标系，而工程测量中，多选用地方坐标系，因此，在实际测量开始前，需要对坐标系统进行转换，保证使用的坐标系统参数一致。 3.5 测量定位 即在指定区域内开始实际工程测量，具体测量方法如其工作原理。 4 GPS-RTK技术在测量中的应用 4.1 在控制测量中的应用 在一般的工程测量中，整体控制测量以及局部加密控制测量都是非常重要的步骤，而且存在着十分密切的联系。应用GPS-RTK技术，在控制测量时，不需要考虑通视方向点，也不需要进行相应的加密控制，只需要在控制点上放置移动站，对5S进行平滑采集，就可以得出相应的坐标，与传统测量方式相比，只需要考虑基准站设置的安全性以及控制点位的实用性即可，能够有效提升测量工作的效率，减轻外业作业人员的劳动强度。 4.2 在断面测量中的应用 传统断面测量，经常会遇到断面桩无方向点，或需要多个分站才能完成，使测量的难度和工作量较大。而采用GPS-RTK技术，结合相应的手簿记录，可以对断面的三维坐标数据进行实时采集，从而解决上述问题，而且这种测量方法不需要考虑通视方向和分站测量，能够对断面图结果进行实时显示，使得测量人员能够直观地对断面状况及其所处地形进行检查，在一定程度上减少了内业工作量。 4.3 在碎部测量中的应用 利用GPS-RTK技术，在测量中，不要求通视，而且在基准站架设完成后，只需一个作业人员携带仪器，就可以进行测量。在仪器设备初始化，获得固定解的情况下，测量人员可以在需要测量的地形地貌碎部点上，将测杆对中，使气泡居中，只需数秒，就可以得到该点的坐标。在确认坐标精度达到相关要求后，可以结合该点的特征编码对其进行保存，在将一个区域内的地形地物点全部测定完毕后，利用专业的数据传输和数据处理软件，可以一次性输出所有的测量点。与常规测量方法相比，RTK测量对于通视条件要求低，而且只需要一个人进行操作，能够极大地提高测图效率。 4.4 在施工放样中的应用 采用GPS-RTK技术进行施工放样，可以利用专业软件，对需要进行放样的点的坐标进行编辑，然后传输到GPS移动设备中，就可以在野外进行相应的操作，按照设备提示选择放样点，则GPS-RTK会自动对设备所处位置的坐标进行解算，并于放样点的坐标进行对比，通过相应的导航，就可以实现精准放样。 4.5 在水下测量中的应用 对于一些桥梁或者航道工程而言，水下测量是非常必要的，但是常规的水下测量方法要求测量人员必须具备良好的专业技能，至少需要2人看水位，做验潮工作，而且在测量过程中，还容易受到波浪、船型姿态等因素的影响，测量的精准度难以保证。采用GPS-RTK技术进行水下测量，可以实现无验潮测水，受波浪影响相对较小，
