塑胶模具2D标注规范标准[详]

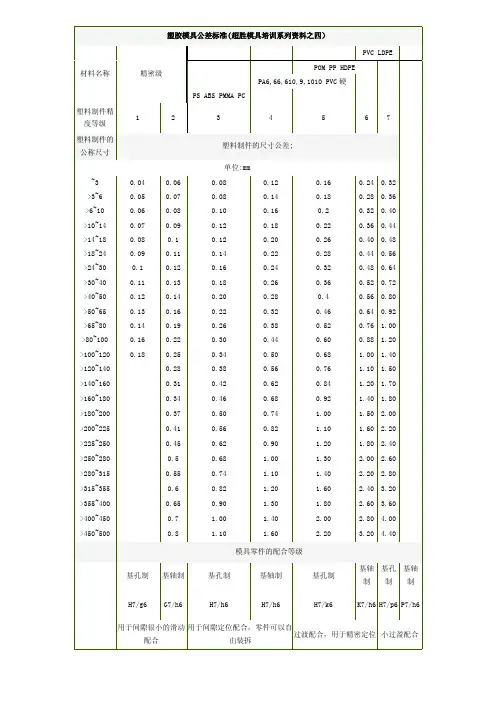

塑胶模具公差标准(超胜模具培训系列资料之四）

材料名称 精密级 PVC LDPE

POM PP HDPE

PA6,66,610,9,1010 PVC硬 PS ABS PMMA PC

塑料制件精度等级 1 2 3 4 5 6 7

塑料制件的公称尺寸 塑料制件的尺寸公差;

单位:mm

~3 0.04 0.06 0.08 0.12 0.16 0.24 0.32

>3~6 0.05 0.07 0.08 0.14 0.18 0.28 0.36

>6~10 0.06 0.08 0.10 0.16 0.2 0.32 0.40

>10~14 0.07 0.09 0.12 0.18 0.22 0.36 0.44

>14~18 0.08 0.1 0.12 0.20 0.26 0.40 0.48 >18~24 0.09 0.11 0.14 0.22 0.28 0.44 0.56

>24~30 0.1 0.12 0.16 0.24 0.32 0.48 0.64

>30~40 0.11 0.13 0.18 0.26 0.36 0.52 0.72

>40~50 0.12 0.14 0.20 0.28 0.4 0.56 0.80

>50~65 0.13 0.16 0.22 0.32 0.46 0.64 0.92

>65~80 0.14 0.19 0.26 0.38 0.52 0.76 1.00

>80~100 0.16 0.22 0.30 0.44 0.60 0.88 1.20

>100~120 0.18 0.25 0.34 0.50 0.68 1.00 1.40

>120~140 0.28 0.38 0.56 0.76 1.10 1.50

>140~160 0.31 0.42 0.62 0.84 1.20 1.70

>160~180 0.34 0.46 0.68 0.92 1.40 1.80

>180~200 0.37 0.50 0.74 1.00 1.50 2.00

文件名称：塑料产品标识和标志设计规范

密级： 内部公开/秘密 HS/QB/

2 塑料产品标识和标志设计规范

1 目的、范围

1.1 目的

为了保护消费者利益，保证产品的品质，加快塑料废弃物分类回收的速度，最终

保护环境和人身健康安全，公司对所有使用的塑料制品进行标识，并加以标志。

1.2 范围

本标准规定了塑料件永久性标识的范围、要求、位置及出口机型海外认证零部件

标识的特殊要求（待补充）。

适用于公司所有产品（洗衣机，微波炉，冰箱等）的塑料制品

2 标识设计规范

产品标识分为A， B两大部分。

2.1 A部分的构成

A部分是产品基本信息标志，主要包括 “SANYO”品牌标记、产品型号、模具编

号、穴号、生产日期等

注：图中“产品型号”“穴号”仅为位置标志，其内容根据实际情况确定是否填写。

图 1 标识 A 部分构成

2.2 B部分的构成

B部分是材料及回收标志， 主要包括材料标识，塑料数字编码，图形符号三部分构成。见示意图图 2。 密级： 内部公开/秘密 HS/QB/

3 图 2 标识 B 部分构成

2.3 A、B 两部分的排布

A、B 两部分的标识要求在零部件的同一个平面内显示出来，在部件的表面积

大小允许的情况下，B 部分的标识要排在 A 部分标识的右侧；如果表面积大小不

允许 A、B 两部分标识左右排布，可将 B 部分标识排在 A 部分标识的下侧，具

体位置由设计人员在图纸上进行标示；如果受部件表面积大小的限制，则 A、B 两

部分标识的具体位置由设计人员视具体情况在图纸上分别进行标示。

2.4 A 部分（产品基本信息标识）设计规范

2.4.1 “三洋企业标志 SANYO”：“SANYO”采用标准黑体字，大小根据空间及要求采用 4mm、5mm、6mm 等规格。

168 塑料模具零部件结构标准及参考图例

第7章注射模零部件结构尺寸及技术要求

7.1 塑料注射模模架

GB/T12555－2006《塑料注射模模架》代替GB/T12555.1－1990《塑料注射模大型模架》和GB/T12556.1－1990《塑料注射模中小型模架》。GB/T12555－2006《塑料注射模模架》标准规定了塑料注射模模架的组合形式、尺寸标记，适用于塑料注射模模架。

7.1.1 模架组成零件的名称

塑料注射模模架按其在模具的应用方式，可分为直浇口与点浇口两种形式，其组成零件的名称分别见图7-1和图7-2。

图7-1 直浇口模架组成零件的名称 图7-2 点浇口模架组成零件的名称

1－动模座板；2－内六角螺钉；3－内六角螺钉； 1－动模座板；2－内六角螺钉；3－内六角螺钉；4－弹簧垫圈；

4－垫块；5－支承板；6－动模板；7－推件板； 5－挡环；6－垫块；7－带头导柱；8－支承板；9－动模板；

8－定模板；9－内六角螺钉；10－定模痤板； 10－推件板； 11－带头导套；12－定模板； 13－直导套；

11－带头导套；12－导柱；13－直导套； 14－推料板；15－定模痤板；16－带头导套；17－导柱；18－直导套；14－复位杆；15－推杆固定板；16推板 19－复位杆；20－内六角螺钉；21－推杆固定板；22－推板

7.1.2 模架的组合形式

塑料注射模架按结构特征可分为36种主要结构，，其中直浇口模架12种、点浇口模架16种和简化点浇口模架8种。

1.直浇口模架

直浇口模架12种、其中直浇口基本型有4种、直身基本型有4种、直身无定模座板型有4种。直浇口基本型又分为A型、B型、C型和D型。A型：定模二模板，动模二模板。B型：定模二模板，动模二模板，加装推件板。C型：定模二模板，动模一模板。D型：定模二模板，动模一模板，加装推件板。直身基本型分为ZA型、ZB型、ZC型和ZD型；直身无定模板座板型分为ZAZ型、ZBZ型、ZCZ和ZDZ型。

模具零件公差与配合尺寸标注标准标准

(试行版) 

编制：编制：

审查：审查：

审批：审批：

批准：

二零壹零年年一月二零壹零年年一月

配合类：

顶针孔类 1、孔位置度公差≤±0.1mm。垂直度≤0.03/30㎜。㎜。

2、孔表面粗糙度1.6。

3、孔尺寸公差如下表：

PP料 顶针取值-0.02mm 顶针孔尺寸公差＋顶针孔尺寸公差＋0.020.020.02～～0.04mm ABS料 顶针取值-0.02mm 顶针孔尺寸公差＋顶针孔尺寸公差＋0.030.030.03～～0.06mm

4、远胶口位置非胶料冲击位PP料可略大0.01mmmm。。ABS料可略大0.02mmmm。。

5、若顶针来料、若顶针来料-0.01mm-0.01mm-0.01mm，则公差须相应变动。，则公差须相应变动。，则公差须相应变动。

6、若采用快EDW加工，则快EDW后，孔表面最后须铰加工。后，孔表面最后须铰加工。 司筒孔类

1、孔位置度公差：≤150㎜、±0.03㎜，＞150㎜、±0.05㎜。 垂直度

≤0.02/30㎜，㎜， 2、孔表面粗糙度1.6。

3、尺寸公差如下表： PP料 司筒取值-0.02mm 司筒孔尺寸公差＋司筒孔尺寸公差＋0.010.010.01～～0.03mm ABS料 司筒取值-0.02mm 司筒孔尺寸公差＋司筒孔尺寸公差＋0.020.020.02～～0.04mm

5、若司筒来料、若司筒来料-0.01mm-0.01mm-0.01mm，则公差须相应变动。，则公差须相应变动。，则公差须相应变动。

6、上述位置度公差为一般精度要求公差、上述位置度公差为一般精度要求公差((非精密模下同非精密模下同))。

7、根据具体产品情况，如果司筒定位精度要求较高，或采用慢EDW控

制位置度公差。制位置度公差。 8、快EDW后，孔表面最后须铰加工。铰加工。

镶件孔类

1、孔位置度公差： ≤150㎜、±0.03㎜， ＞150㎜、±0.05㎜。
