预埋件质量控制

提 高 幕 墙 预 埋 件 施 工 质 量

天颂建设集团有限公司路桥生活资料市场QC小组

一、工程概况

路桥生活资料市场园区（一期）商城区块项目综合办公用房工程位于台州市路桥区，文化路以南，财富路以西。建筑结构为钢筋混凝土框架-

剪力墙结构，总建筑面积6.0927万平方米，酒店部分地上4.75万平方米，地下1.3427万平方

米，酒店地下2层，地上26层，建筑高度99.9米。幕墙总面积28006m²,外墙采用半（全）隐框玻璃幕墙、花岗石幕墙、2.5mm单层铝板、采光顶、阳光房等材质装饰，功能分区明确，立面丰

富、流线清晰。本工程质量目标为确保“括苍杯”，争创“钱江杯”。

二、 QC小组简介

我项目部于20XX年4月12日成立QC

小组，小组成员8人，由项目经理赵建华担任组长，具体情况如下:

QC小组概况表

小组名称 天颂建设集团有限公司路桥生活资料市场QC 课题类型 现场型

小组成立时间 小

活动时间

20XX年4月 20XX.4-20XX.1

注册登记号 天颂QC20XX-04 课题登记号 天颂QCK—1504

序

姓名 性别 年龄 职称

组内职务 小组内分工

号

1 赵建华 男 48 高工 组长 组织策划

2 孙海峰 男 46 高工 专家组组长 技术指导

3 邬永珍 男 36 工程师 副组长 技术负责

4 谢刚 男 30 工程师 组员 技术管理

5 林彬 男 28 助工 组员 测量监控

6 赖冰德 男 35 助工 组员 安全监控

7 王海斌 男 40 助工 组员 质量监控

8 孙正满 男 47 工程师 组员 现场实施

制表:谢刚 日期:20XX年4月13日

三、选题理由

1.平板预埋件是目前国内幕墙预埋件的主要形式，是承受幕墙荷载的主要受力构件。平板预埋件通常采用钢板焊接而成的普通预埋件，预埋件加工较粗糙，焊接不稳定，表面锈蚀

■施工与质量管理　福建建设科技２０１１．Ｎｏ．６　２３　

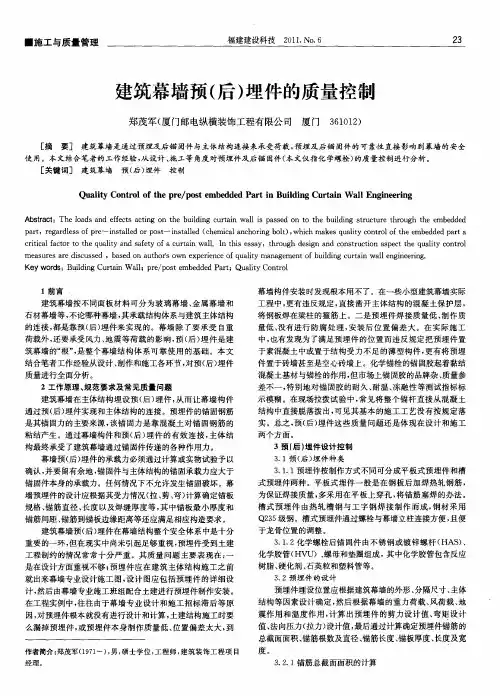

建筑幕墙预（后）埋件的质量控制　

郑茂军（厦门邮电纵横装饰工程有限公司厦门３６１０１２）　

［摘要］建筑幕墙是通过预埋及后锚固件与主体结构连接来承受荷载，预埋及后锚固件的可靠性直接影响到幕墙的安全　

使用。本文结合笔者的工作经验，从设计、施工等角度对预埋件及后锚固件（本文仅指化学螺栓）的质量控制进行分析。　

［关键词］建筑幕墙预（后）埋件控制　

Ｑｕａｌｉｔｙ　Ｃｏｎｔｒｏｌ　ｏｆ　ｔｈｅ　ｐｒｅ／ｐｏｓｔ　ｅｍｂｅｄｄｅｄ　Ｐａｒｔ　ｉｎ　Ｂｕｉｌｄｉｎｇ　Ｃｕｒｔａｉｎ　Ｗａｌｌ　Ｅｎｇｉｎｅｅｒｉｎｇ　

Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｌｏａｄｓ　ａｎｄ　ｅｆｆｅｃｔｓ　ａｃｔｉｎｇ　ｏｎ　ｔｈｅ　ｂｕｉｌｄｉｎｇ　ｃｕｒｔａｉｎ　ｗａｌｌ　ｉｓ　ｐａｓｓｅｄ　ｏｎ　ｔｏ　ｔｈｅ　ｂｕｉｌｄｉｎｇ　ｓｔｒｕｃｔｕｒｅ　ｔｈｒｏｕｇｈ　ｔｈｅ　ｅｍｂｅｄｄｅｄ　

ｐａｒｔ，ｒｅｇａｒｄｌｅｓｓ　ｏｆ　ｐｒｅ－－ｉｎｓｔａｌｌｅｄ　ｏｒ　ｐｏｓｔ－－ｉｎｓｔａｌｌｅｄ（ｃｈｅｍｉｃａｌ　ａｎｃｈｏｒｉｎｇ　ｂｏｌｔ），ｗｈｉｃｈ　ｍａｋｅｓ　ｑｕａｌｉｔｙ　ｃｏｎｔｒｏｌ　ｏｆ　ｔｈｅ　ｅｍｂｅｄｄｅｄ　ｐａｒｔ　ａ　

ｃｒｉｔｉｃａｌ　ｆａｃｔｏｒ　ｔＯ　ｔｈｅ　ｑｕａｌｉｔｙ　ａｎｄ　ｓａｆｅｔｙ　ｏｆ　ａ　ｃｕｒｔａｉｎ　ｗａｌ１．Ｉｎ　ｔｈｉｓ　ｅｓｓａｙ，ｔｈｒｏｕｇｈ　ｄｅｓｉｇｎ　ａｎｄ　ｃｏｎｓｔｒｕｃｔｉｏｎ　ａｓｐｅｃｔ　ｔｈｅ　ｑｕａｌｉｔｙ　ｃｏｎｔｒｏｌ　

ｍｅａｓｕｒｅｓ　ａｒｅ　ｄｉｓｃｕｓｓｅｄ，ｂａｓｅｄ　ｏｎ　ａｕｔｈｏｒｓ　ｏｗｎ　ｅｘｐｅｒｉｅｎｃｅ　ｏｆ　ｑｕａＩｉｔｙ　ｍａｎａｇｅｍｅｎｔ　ｏｆ　ｂｕｉｌｄｉｎｇ　ｃｕｒｔａｉｎ　ｗａｌｌ　ｅｎｇｉｎｅｅｒｉｎｇ．　

Ｋｅｙ　ｗｏｒｄｓ：Ｂｕｉｌｄｉｎｇ　Ｃｕｒｔａｉｎ　Ｗａｌｌ；ｐｒｅ／ｐｏｓｔ　ｅｍｂｅｄｄｅｄ　Ｐａｒｔ；Ｑｕａｌｉｔｙ　Ｃｏｎｔｒｏｌ　

预埋工施工详细要求

预埋工是指在建筑物结构中预先设置的开孔孔洞、槽口、埋件等，用于接纳以后的管道、电缆、支架等附属设备，是建筑物设备工程中的重要工程之一。为了确保预埋工的质量，避免影响设备工程的建设和使用效果，预埋工施工需要遵循以下详细要求。

一、施工前准备工作

1、对工程现场进行安全、环境、资源的评估，确保施工可以符合相关法律法规的要求，并做好工程保护与行车管理；

2、对每个开孔孔洞、槽口、埋件等位置进行标定，确定大小、深度和形状，设计出详细图纸，并进行复核和交底；

3、采用合适的工具进行作业，如钢板、梁模等，以确保预埋工的形状和尺寸符合要求，并确保预埋件排列合理、留出或铺设支架；

4、施工前应对施工环境和工具进行消杀和清洁；

二、预埋工施工流程

1、按照所确定的型号和大小在对应位置开孔或者槽口；

2、对于开孔或者槽口表面要加强处理以便于安装时的粘连性和抗压性；

3、按照设计要求，支架安装位置应精确定位；

4、向开孔、槽口或者埋件中加入环保改良沥青或特制混凝土，在避免放风管的情况下，加固基底；

5、进行喷锚加固，固定预埋件的位置；

6、进行养护，确保预埋件固化以后的质量。

三、质量控制

1、对预埋工土建工程部分进行质量控制，确保预埋工的形状尺寸、位置精度和放向符合要求，本部分施工不得进行快捷施工； 2、对预埋工中的金属部件进行质量控制，确保金属件铸造成形、卡口密闭、表面无裂纹和夹杂；

3、对预埋工土建和金属部分进行高强度试验，确保预埋工的抗拉、抗压、抗弯等性能符合要求。

四、施工安全

在预埋工施工过程中，应注意以下安全问题：

1、严格遵守安全技术操作规程，使用认定合格的工具和设备；

2、严格控制施工现场人员及车辆进出，保证人员、车辆和物资安全；

3、进行通风系统的设施，保证施工现场空气流通；

4、在施工现场设置警示标志和安全警示标志，保证施工现场员工安全。

五、预埋工施工验收

1、在预埋工完成后，权利人应聘请工程质量检测机构进行监督和检查；

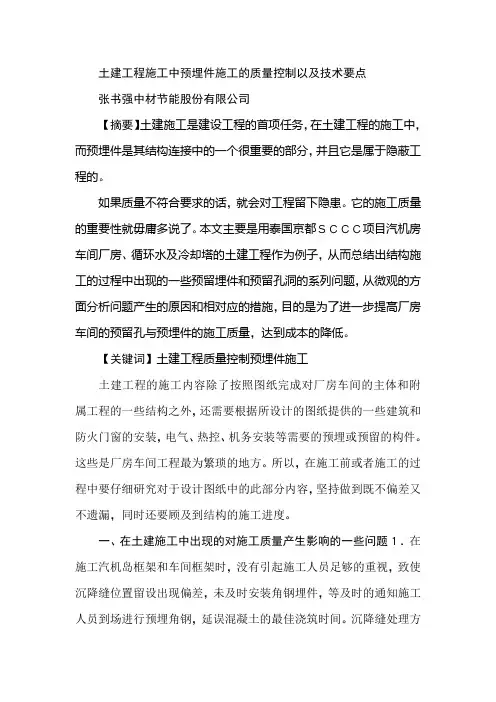

土建工程施工中预埋件施工的质量控制以及技术要点

张书强中材节能股份有限公司

【摘要】土建施工是建设工程的首项任务，在土建工程的施工中，而预埋件是其结构连接中的一个很重要的部分，并且它是属于隐蔽工程的。

如果质量不符合要求的话，就会对工程留下隐患。它的施工质量的重要性就毋庸多说了。本文主要是用泰国京都ＳＣＣＣ项目汽机房车间厂房、循环水及冷却塔的土建工程作为例子，从而总结出结构施工的过程中出现的一些预留埋件和预留孔洞的系列问题，从微观的方面分析问题产生的原因和相对应的措施，目的是为了进一步提高厂房车间的预留孔与预埋件的施工质量，达到成本的降低。

【关键词】土建工程质量控制预埋件施工

土建工程的施工内容除了按照图纸完成对厂房车间的主体和附属工程的一些结构之外，还需要根据所设计的图纸提供的一些建筑和防火门窗的安装，电气、热控、机务安装等需要的预埋或预留的构件。这些是厂房车间工程最为繁琐的地方。所以，在施工前或者施工的过程中要仔细研究对于设计图纸中的此部分内容，坚持做到既不偏差又不遗漏，同时还要顾及到结构的施工进度。

一、在土建施工中出现的对施工质量产生影响的一些问题１．在施工汽机岛框架和车间框架时，没有引起施工人员足够的重视，致使沉降缝位置留设出现偏差，未及时安装角钢埋件，等及时的通知施工人员到场进行预埋角钢，延误混凝土的最佳浇筑时间。沉降缝处理方案是在建筑图纸上标注的，所以并没有引起太多的重视，施工员并没有对施工的班组进行交底，并对现场的进度也把握不准，未及时查看建筑图纸，从而造成构件的浇筑得到延误，并最终导致工期的时间延长。

在这种状况下，依据现场得到的一些经验，可以使问题在一定程度上得到解决的办法有以下两种：１．１项目部的技术部门应该编制关于沉降缝的施工技术的交底书。

而交底的内容应该突出建筑角钢的安装工序重要的地位，并且要安排专门的人员负责，建立起一种惩罚制度，同时要加强对施工管理的人员的重视。
