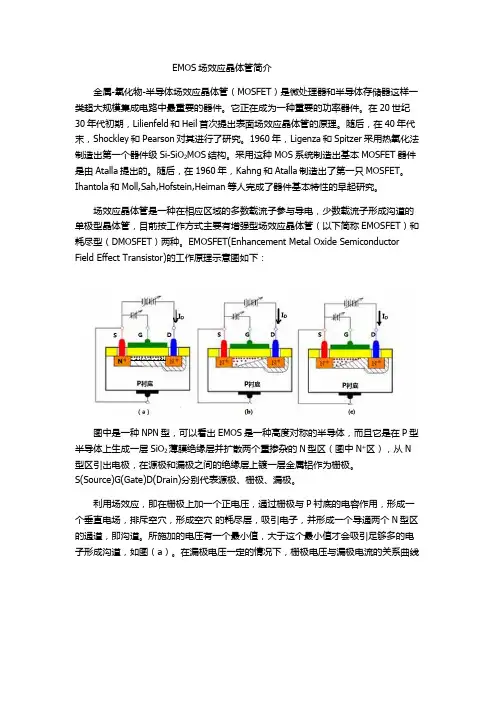

EMOS场效应晶体管简介
金属-氧化物-半导体场效应晶体管（MOSFET）是微处理器和半导体存储器这样一类超大规模集成电路中最重要的器件。它正在成为一种重要的功率器件。在20世纪30年代初期，Lilienfeld和Heil首次提出表面场效应晶体管的原理。随后，在40年代末，Shockley和Pearson对其进行了研究。1960年，Ligenza和Spitzer采用热氧化法制造出第一个器件级Si-SiO2MOS结构。采用这种MOS系统制造出基本MOSFET器件是由Atalla提出的。随后，在1960年，Kahng和Atalla制造出了第一只MOSFET。Ihantola和Moll,Sah,Hofstein,Heiman等人完成了器件基本特性的早起研究。
场效应晶体管是一种在相应区域的多数载流子参与导电，少数载流子形成沟道的单极型晶体管，目前按工作方式主要有增强型场效应晶体管（以下简称EMOSFET）和耗尽型（DMOSFET）两种。EMOSFET(Enhancement Metal Oxide Semiconductor
Field Effect Transistor)的工作原理示意图如下：
图中是一种NPN型，可以看出EMOS是一种高度对称的半导体，而且它是在P型半导体上生成一层SiO2薄膜绝缘层并扩散两个重掺杂的N型区（图中N+区），从N型区引出电极，在源极和漏极之间的绝缘层上镀一层金属铝作为栅极。S(Source)G(Gate)D(Drain)分别代表源极、栅极、漏极。
利用场效应，即在栅极上加一个正电压，通过栅极与P衬底的电容作用，形成一个垂直电场，排斥空穴，形成空穴 的耗尽层，吸引电子，并形成一个导通两个N型区的通道，即沟道。所施加的电压有一个最小值，大于这个最小值才会吸引足够多的电子形成沟道，如图（a）。在漏极电压一定的情况下，栅极电压与漏极电流的关系曲线大致如图：
MOS晶体管
MOS晶体管的概念
金属-氧化层-半导体-场效晶体管，简称金氧半场效晶体管（Metal-Oxide-Semiconductor
Field-Effect Transistor, MOSFET）是一种可以广泛使用在模拟电路与数字电路的场效晶体管（field-effect transistor）。MOSFET依照其“通道”的极性不同，可分为n-type与p-type的MOSFET，通常又称为NMOSFET与PMOSFET，其他简称尚包括NMOS FET、PMOS FET、nMOSFET、pMOSFET等。这个名称前半部分说明了它的结构，后半部分说明了它的工作原理。从纵向看，MOS晶体管是由栅电极、栅绝缘层和半导体衬底构成的一个三明治结构；从水平方向看，MOS晶体管由源区、沟道区和漏区3个区域构成，沟道区和硅衬底相通，也叫做MOS晶体管的体区。一个MOS晶体管有4个引出端：栅极、源极、漏极和体端即衬底。由于栅极通过 二氧化硅绝缘层和其他区域隔离，MOS晶体管又叫做绝缘场效应晶体管。MOS晶体管还因为其温度稳定性好、集成化时工艺简单，而广泛用于大规模和超大规模集成电路中。
MOS管有N沟道和P沟道两类，但每一类又分为增强型和耗尽型两种，因此MOS管的四种类型为：N沟道增强型管、N沟道耗尽型管，P沟道增强型管和P沟道耗尽型管。凡栅-源电压UGS 为零时漏极电流也为零的管子均属于增强型管，凡栅-源电压UGS为零时漏极电流不为零的管子均属于耗尽型管。MOS管构成的集成电路称为MOS集成电路，而P沟道增强型MOS管和N沟道增强型MOS管共同构成的互补型MOS集成电路即为CMOS-IC。
MOS器件基于表面感应的原理，是利用垂直的栅压VGS实现对水平IDS的控制。它是多子（多数载流子）器件。用跨导描述其放大能力。MOSFET晶体管的截面图如图1所示在图中，S＝Source，G=Gate,D=Drain。 NMOS和PMOS在结构上完全相像，所不同的是衬底和源漏的掺杂类型。简单地说，NMOS是在P型硅的衬底上，通过选择掺杂形成N型的掺杂区，作为NMOS的源漏区；PMOS是在N型硅的衬底上，通过选择掺杂形成P型的掺杂区，作为PMOS的源漏区。如图所示，两块源漏掺杂区之间的距离称为沟道长度L，而垂直于沟道长度的有效源漏区尺寸称为沟道宽度W。对于这种简单的结构，器件源漏是完全对称的，只有在应用中根据源漏电流的流向才能最后确认具体的源和漏。
场效应晶体管的导通原理
嘿，朋友们，今天咱们来聊聊场效应晶体管（Field-Effect Transistor，简称FET）的导通原理。这玩意儿，虽然听起来挺高大上的，但其实它的原理和我们日常生活中的一些现象还挺相似的。别急，听我慢慢道来。
首先，咱们得知道，场效应晶体管是一种电压控制型半导体器件。啥意思呢？就是说，它的导通与否是由电压来控制的。这和我们家里的水龙头有点像，你拧开水龙头，水就流出来；拧紧了，水就停了。场效应晶体管也是，给它一个电压，它就导通；不给电压，它就截止。
接下来，咱们得聊聊场效应晶体管的结构。它主要由三个部分组成：源极（Source）、漏极（Drain）和栅极（Gate）。这三个极，就像我们家里的水管系统，源极就像水源，漏极就像出水口，栅极就像控制水流的阀门。
现在，咱们来详细说说场效应晶体管的导通原理。当栅极上没有电压时，源极和漏极之间的沟道（Channel）是关闭的，就像阀门关闭了，水就流不过去一样。这时，场效应晶体管处于截止状态，电流无法通过。
但是，当我们给栅极施加一个正电压时，情况就变了。这个正电压会在源极和漏极之间的半导体材料中形成一个导电沟道。这个沟道就像打开了阀门，让电流能够从源极流向漏极。这时，场效应晶体管就导通了。
这个导电沟道的形成，其实和我们生活中的一些现象挺像的。比如，你拿一个吸管，一头插在水里，另一头放在嘴里，然后轻轻一吸，水就流进你的嘴里了。这个过程中，你的吸力就像栅极上的电压，它在吸管里形成了一个水流通道，让水能够流过去。
再比如，你拿一个气球，用手捏住气球的口，然后往里吹气。这时，气球就像一个封闭的系统，你吹进去的气会让气球膨胀。但是，当你松开手，气球里的气就会一下子喷出来。这个过程，其实和场效应晶体管的导通过程挺像的。你吹进去的气就像栅极上的电压，它在气球里形成了一个压力差，让气能够喷出来。
总的来说，场效应晶体管的导通原理，其实和我们生活中的一些现象挺相似的。它就像一个由电压控制的阀门，当电压施加时，它就打开，让电流通过；当电压消失时，它就关闭，切断电流。这个原理虽然简单，但却是现代电子技术的基础，让我们能够控制电子设备的开关。 好了，今天的分享就到这里了。希望你们能喜欢这个话题，也希望能给你们带来一些启发。下次咱们再聊聊其他有趣的电子知识。别忘了关注我，咱们下次见！
六种场效应管
场效应管（Field-Effect Transistor，简称FET）是一种非常重要的电子器件，它能够通过控制输入电场来调节输出电流。场效应管分为MOSFET（金属氧化物半导体场效应管）和JFET（结型场效应管）两大类，每类中又分为增强型和耗尽型。
第一种场效应管是N沟道增强型MOSFET（N-Channel Enhanced
MOSFET）。N沟道增强型MOSFET是一种双极性器件，其栅极和漏极之间的电场控制输出电流。当栅极电压为正值时，它吸引正极性的载流子，导致漏极电流增加。N沟道增强型MOSFET通常用于低功率应用，如放大器和开关电路。
第二种场效应管是N沟道耗尽型MOSFET（N-Channel Depletion
MOSFET）。N沟道耗尽型MOSFET的工作原理与N沟道增强型MOSFET类似，但是它的栅极电压为0伏时有输出漏极电流，因此被称为耗尽型。N沟道耗尽型MOSFET通常用于特定应用，如电压参考电路和电流源。
第三种场效应管是P沟道增强型MOSFET（P-Channel Enhanced
MOSFET）。P沟道增强型MOSFET与N沟道增强型MOSFET原理相同，但是它使用了P型半导体材料。当栅极电压为负值时，它吸引负极性的载流子，导致漏极电流增加。P沟道增强型MOSFET通常用于低功率应用和负电压电路。
第四种场效应管是P沟道耗尽型MOSFET（P-Channel Depletion
MOSFET）。P沟道耗尽型MOSFET与P沟道增强型MOSFET原理相同，只是栅极电压为0伏时有输出漏极电流。P沟道耗尽型MOSFET通常用于特定应用，如负电压参考电路和负电流源。
第五种场效应管是结型场效应管（Junction Field-Effect
Transistor，简称JFET）。JFET是一种单极性器件，通过控制栅源电压来调节输出电流。JFET分为N沟道和P沟道两种类型，其工作原理均基于P-N结的特性。JFET通常用于高频放大器和低噪声电路等应用。
