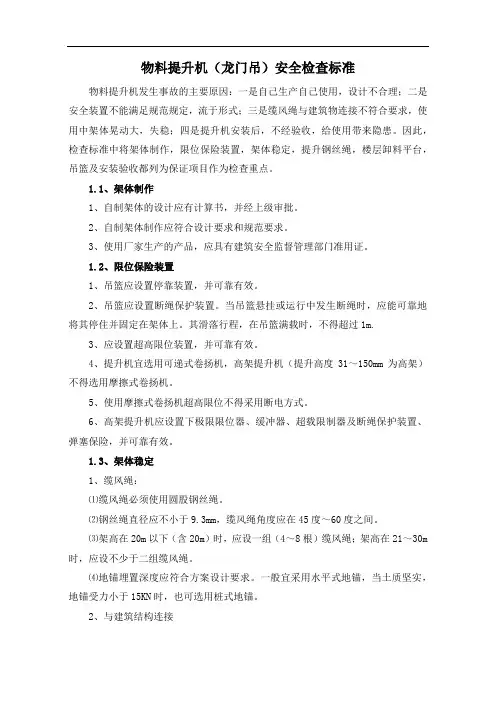

物料提升机（龙门吊）安全检查标准

物料提升机发生事故的主要原因：一是自己生产自己使用，设计不合理；二是安全装置不能满足规范规定，流于形式；三是缆风绳与建筑物连接不符合要求，使用中架体晃动大，失稳；四是提升机安装后，不经验收，给使用带来隐患。因此，检查标准中将架体制作，限位保险装置，架体稳定，提升钢丝绳，楼层卸料平台，吊篮及安装验收都列为保证项目作为检查重点。

1.1、架体制作

1、自制架体的设计应有计算书，并经上级审批。

2、自制架体制作应符合设计要求和规范要求。

3、使用厂家生产的产品，应具有建筑安全监督管理部门准用证。

1.2、限位保险装置

1、吊篮应设置停靠装置，并可靠有效。

2、吊篮应设置断绳保护装置。当吊篮悬挂或运行中发生断绳时，应能可靠地将其停住并固定在架体上。其滑落行程，在吊篮满载时，不得超过1m.

3、应设置超高限位装置，并可靠有效。

4、提升机宜选用可递式卷扬机，高架提升机（提升高度31～150mm为高架）不得选用摩擦式卷扬机。

5、使用摩擦式卷扬机超高限位不得采用断电方式。

6、高架提升机应设置下极限限位器、缓冲器、超载限制器及断绳保护装置、弹塞保险，并可靠有效。

1.3、架体稳定

1、缆风绳：

⑴缆风绳必须使用圆股钢丝绳。

⑵钢丝绳直径应不小于9.3mm，缆风绳角度应在45度～60度之间。

⑶架高在20m以下（含20m）时，应设一组（4～8根）缆风绳；架高在21～30m时，应设不少于二组缆风绳。

⑷地锚埋置深度应符合方案设计要求。一般宜采用水平式地锚，当土质坚实，地锚受力小于15KN时，也可选用桩式地锚。

2、与建筑结构连接

⑴连墙杆位置应符合规定要求。

⑵连墙杆连接应确保牢固可靠。其间隔一般不宜大于9m，且在建筑物的顶层必须设置一组。

⑶附墙架与架体及建筑之间，均应采用刚性件连接，并形成稳定结构，连墙杆不得与脚手架连接。严禁使用铅丝绑扎。

⑷连墙杆材质和连接方法应符合方案要求。

常用起重、吊装、拖运安全技术与要求

一、常用起重绳索与吊具

一绳索

绳索在起重吊运工作中专门用来捆绑、搬运和提升物件,常用的绳索有麻绳、化

学纤维绳和钢丝绳;

1．麻绳的种类与用途;麻绳可分为白棕绳、混合麻绳和线麻绳三种;其中白棕绳的强度较高,使用较广;

麻绳是起重吊运作业中常用的一种绳索,具有轻便、柔软、易捆绑等优点;一般用于重量较小的物件的捆扎,也可作起重绳、缆绳或平衡绳使用;

麻绳的破断拉力与安全系数;为了保证起得吊运作业的安全,麻绳在实际工作中所承受的拉力应小于试验时的破断拉力,并使它在工作中有一定的安全储备;麻绳的许用应力只有破断拉力的1／3～1／10;白棕绳的安全系数参见下表;

使用其他种类的麻绳,安全系数应比白棕绳取得大;

白棕绳的许用拉力参见下表;

旧麻绳的许用拉力取新麻绳许用拉力的40％～60％;如缺少麻绳的破断拉力数据,可采用下式估算许用拉力值,公式中已考虑5倍的安全系数;

S＝5d2

式中S———许用拉力,牛顿N；

d———麻绳直径,毫米mm;

白棕绳的安全系数

用途 人力装卸抬、拉 捆扎 系挂或穿滑轮组起吊 缆绳 重要处或机械操作 安全系数 3 4 5 6 10

国产旗鱼牌白棕绳许用拉力

麻绳直径

dmm 每卷重量

kg 破断拉力

N 许用拉力N 应用滑车最小值

D＞10dmm K＝5 K＝3

6

8

11

13

14

16

19

20

22

25

29

33

38

41

44 6．5

10．5

17．0

23．5

32．0

41．0

52．5

60．0

70．0

90．0

120．0

165．0

200．0

250．0

290．0 2000

3250

5750

8000

9500

11500

13000

16000

18500

24000

26000

29000

35000

37500

45000 400

650

1150

1600

1900

2300

2600

3200

建筑起重机械用钢丝绳的安全使用

GB/T5976-2006介读

由于钢丝绳强度高、自重轻、柔韧性好、耐冲击、安全可靠破坏有前兆;总是从断丝开始;极少出现整根绳突然断裂;广泛应用于起重机的各工作机构中..钢丝绳的破坏会导致严重后果;所以钢丝绳既是起重机械的重要零件之一;也是保证起重作业安全的关键..

一、 目前建筑起重机械常用钢丝绳

钢丝绳的类型及适用范围 起重机用钢丝绳采用双捻多股圆钢丝绳..

1按捻制特性分为以下几种图1

1） 点接触钢丝绳也称普通钢丝绳图1 a..采用等直径钢丝捻制;由于各层钢丝的捻距不等;各层钢丝与钢丝之间形成点接触..受载时钢丝的接触应力很高;容易磨损、折断;寿命较低..优点是制造工艺简单、价廉..常作为起重作业的捆绑吊索;起重机的工作机构也有采用..

2） 线接触钢丝绳图1 b、c..采用直径不等的钢丝捻制;将内外层钢丝适当配制;使不同层钢丝与钢丝之间形成线接触..这样;在受载时钢丝的接触应力较低..线接触钢丝绳承载力高、挠性好、寿命较长;常用有瓦林吞型粗细式W;图1 b;西鲁型外粗型X;图1 c等..起重机设计规范推荐使用;在起重机的工作机构中得到广泛应用..

2按钢丝绳由丝捻成股的方向;与由股捻成绳的方向可分以下几种

1） 交互捻钢丝绳也称交绕..丝捻成股与股捻成绳的方向相反图2a、b;使用中不易扭转和松散;在起重机上广泛使用.. 2） 同向捻钢丝绳也称顺绕..丝捻成股与股捻成绳的方向相同同2c、d;挠性和寿命都较交互捻绳要好;但因其易扭转、松散;所以只用作牵引绳..

二、使用安全要求

1、钢丝绳的选用 要满足足够的承载能力和寿命要求..

1选择原则——为了保证塔式起重机安全生产并提高其功效;塔机用的钢丝绳应满足下列要求：

1、能承受所要求的拉力并留有足够的安全余量；

2、能限制钢丝绳升降时的扭转作用；

3、耐疲劳;能承受反复弯曲和振动作用；

龙门架及井架物料提升机安全技术规范

（JGJ88-1992）

第一章 总则

第1．0．1条 为使龙门架及井架物料提升机（简称提升机）的设计、制作符合安全要求和在施工中得到正确使用，保证施工及人身安全，制订本规范。

第1．0．2条 本规范适用于新建、整修、拆除等工程施工中，额定起重量在2000kg以下，以地面卷扬机为动力、沿导轨做垂直运行的高、低架物料提升机。

注：提升高度30m以下（含30m）为低架；提升高度31~150mm为高架。

第1．0．3条 提升机设计、制造、安装和使用，除应符合本规范外，尚应符合国家现行的《起重机械安全规程》等有关标准的规定。

第二章 一般规定

第2．0．1条 制造提升机应先提出设计方案，并有图纸、计算书和质量保证措施。

第2．0．2条 提升机应有产品标牌，标明额定起重量，最大提升速度、最大架设高度、制造单位、产品编号及出厂日期。

第2．0．3条 提升机吊篮与架体的涂色应有明显区别。

第2．0．4条 提升机出厂前，应按规定进行检验，并附产品合格证。

第2．0．5条 安装提升机架体的人员，应按高处作业人员要求，经过培训持证上岗。

第2．0．6条 提升机在安装完毕后，必须经正式验收，符合要求后方可投入使用。

第2．0．7条 使用单位应根据提升机的类型制订操作规程，建立管理制度及检修制度。

第2．0．8条 使用单位应对每台提升机建立设备技术档案，其内容应包括：验收，检修，试验及事故情况。

第2．0．9条 应配备经正式考试合格持有操作证的专职司机。 第三章 结构设计与制造

第一节 结构设计

第3．1．1条 提升机钢结构（以下简称结构）的设计，应满足制造、运输、安装、使用等各种条件下的强度、刚度和稳定性要求，其结构计算应符合现行国家标准《钢结构设计规范》的规定。

第3．1．2条 结构设计时应考虑下列荷载：
