当前位置：文档之家 › 钢材知识

钢材知识

  • 格式：doc
  • 大小：1.37 MB
  • 文档页数：58

碳素钢的性能主要取决于钢的含碳量和显微组织。在退火或热轧状态下，随含碳量的增加，钢的强度和硬度升高，而塑性和冲击韧性下降（见图）。焊接性和冷弯性变差。所以工程结构用钢，常限制含碳量。 碳素钢中的残余元素和杂质元素如锰、硅、镍、磷、硫、氧、氮等，对碳素钢的性能也有影响。这和影响有时互相加强，有时互相抵销。例如：①硫、氧、氮都能增加钢的热脆性，而适量的锰可减少或部分抵销其热脆性。②残余元素除锰、镍外都降低钢的冲击韧性，增加冷脆性。③除硫和氧降低强度外，其他杂质元素均在不同程度上提高钢的强度。④几乎所有的杂质元素都能降低钢的塑性和焊接性。 氢在钢中能造成很多严重缺陷，如产生白点、点状偏析、氢脆、表面鼓泡和焊缝热影响区内的裂缝等。为保证钢的质量，必须尽可能降低钢中氢的含量（见应力腐蚀断裂和氢脆）。脱氧带入的残余元素如铝，可减小低碳钢的时效倾向，还可以细化晶粒，提高钢在低温下的韧性，但余量不宜过多。由炉料中带入的残余元素如镍、铬、钼、铜等，含量高时可提高钢的淬透性，但对要求具有高塑性的专用钢，如深冲用钢板，则是不利的。

1)牌号和化学成分见表3-1。 表3—1碳素结构钢的牌号和化学成分 牌号 等级 化学成分(质量分数)(％) 脱氧方法 C Mn SP S P ≤ Q195 0.06～O.12 O.25～0.50 O.30 O.050 0.045 F、b、Z Q215 A O.09～0.15 0.25～0.55 0.30 O.050 O.045 F、b、Z B O.045 Q235 A O.14～O.22 O.30.O.65① 0.30 O.050 O.045 F、b、Z B 0.12～O.20 O.30～0.70① 0.045 C ≤0.18 O.35～0.80 0.040 0.040 Z D ≤0.17 0.035 0.035 TZ Q255 A O.18～O.28 O.40～0.70 O.30 O.050 O.045 Z B O.045 Q275 0.28～O.38 O.50～O.80 O.35 0.050 0.045 Z 注：F表示沸腾钢，b表示半镇静钢，z表示镇静钢，TZ表示特殊镇静钢。 ①Q235A、B级沸腾钢Mn含量上限WMn=0.60％。 ②沸腾钢Si含量Wsi不大于0.07％，半镇静钢Si含量Wsi不大于O.17％，镇静钢Si含量WSi限值为0.12％。 (2)力学和工艺性能见表3—2～表3—4。 表3-2碳素结构钢的屈服点 牌号 等级 屈服点ós／MPa 钢材厚度或直径／mm ≤16 >16～40 >40～60 >60～100 >100～150 >150 ≥ Q195 195 185 Q215 A、B 215 205 195 185 175 165 Q235 A、B C、D 235 225 215 205 195 185 Q255 A、B 255 245 235 225 215 205 Q275 275 265 255 245 235 225 注：Q195的屈服点仅供参考，不作为交货条件。 表3～3碳素结构钢的抗拉强度、伸长率和冲击性能 牌号 抗拉强度 ób／MPa 伸长率δ5(％) 冲击试验 钢材厚度或直径／mm 温度 ／℃ V型冲击吸收功 (纵向)Ak／J ≤16 >16 ～40 >40 ～60 >60 ～100 >100 ～150 >150

≥ Q195 315～430 33 32 Q215 335～450 3l 30 29 28 27 26 20 ≥27 Q235 375～500 26 25 24 23 22 21 20 ≥27 0 -20 Q255 4lO～550 24 23 22 2l 20 19 20 ≥27 Q2 75 490～630 20 19 18 17 16 15 表3-4碳素结构钢的冷弯性能 牌 号 试样方向 180°冷弯试验B=2a／mm 60 >60～100 >100～200 弯心直径d Q195 纵 0 横 0.5a Q215 纵 0.5a 1.5a 2a 横 a 2a 2.5a Q235 纵 a 2a 2.5a 横 1.5a 2.5a 3a Q255 2a 3a 3.5a Q275 3a 4a 4.5a 注：8为试样宽度，a为钢材厚度或直径。 (3)用途见表3—5。 表3—5碳素结构钢的特性和应用 牌号 主要特性 应用举例 Q195 具有高的塑性、韧性和焊接性能，良好的压力加工性能，但强度低 . 用于制造地脚螺栓、犁铧、烟筒、屋面板、铆钉、低碳钢丝、薄板、焊管、拉杆、吊钩、支架、焊接结构 Q215

Q235 具有良好的塑性、韧性和焊接性能、冷冲压性能，以及一定的强度、好的冷弯性能 广泛用于一般要求的零件和焊接结构。如受力不大的拉杆、连杆、销、轴、螺钉、螺母、套圈、支架、机座、建筑结构、桥梁等 Q255 具有较好的强度、塑性和韧性，较好的焊接性能和冷、热压力加工性能 用于制造要求强度不太高的零件，如螺栓、键、摇杆、轴、拉杆和钢结构用各种型钢、钢板等

Q275 具有较高的强度、较好的塑性和切用于制造要求强度较高的零件，如齿轮、轴、链轮、削加工性能、一定的焊接性能。小型零件可以淬火强化 键、螺栓、螺母、农机用型钢、输送链和链节 (1)牌号和化学成分见表3-6、表3-7。 (2)力学性能见表3—8。 (3)用途见表3-9。 表3—6优质碳素结构钢的牌号和化学成分 序号 统一数字 代号 牌号 化学成分(质量分数)(％) C Si Mn Cr M Cu ≤ 1 U20080 08F O．05～O．11 ≤0.03 0.25～0.50 0.10 O．30 0.25 2 U20l00 10F O．07～O．13 ≤O．07 O．25～O．50 O．15 0.30 0.25 3 U20150 15F 0.12～O．18 ≤O．07 0.25～O．50 0.25 0.30 0.25 4 U20082 08 0.05～O．11 O．17～O．37 O．35～O．65 O．10 O．30 O．25

5 U20102 lO 0.07～O．13 0.17～O．37 0.35～0.65 0.15 O．30 O．25 6 U20152 15 O．12～0.18 0.17～O．37 O．35～0.65 O．25 O．30 O．25 7 U20202 20 O．17～0.23 0.17～0.37 0.35～0.65 O．25 O．30 O．25 8 U20252 25 O．22～0.29 0.17～O．37 O．50～O．80 O．25 O．30 0.25 9 U20302 30 O．27～O．34 O．17～O．37 O．50～O．80 0.25 O．30 0.25

10 U20352 35 O．32～0.39 O．17～O．37 O．50～O．B0 0.25 O．30 0.25 11 U20402 40 0.37～O．44 0.17～O．37 O．50～O．80 O．25 O．30 O．25 12 U20452 45 O．42_O．50 O．17～O．37 0.50～0.80 0.25 O.30 0.25

13 U20502 50 0.47～0.55 0.17～O．37 0.50～0.80 0.25 O．30 O．25 14 U20552 55 O．52～0.60 O．17～O．37 O．50～0.80 O．25 0.30 O．25

15 U20602 60 0.57～O．65 0.17～O．37 0.50～O．80 O．25 O．30 0.25 16 U20652 65 O．62～0.70 0.17～0.37 O．50～O．80 O．25 O．30 O．25 17 U20702 70 O．67～0.75 0.17～0.37 O．50～O．80 0.25 O．30 O．25 18 U20752 75 O．72～0.80 0.17～O．37 0.50～0.80 0.25 O．30 O．25 19 U20802 80 O．77～0.85 O．17～0.37 O．50～O．80 0.25 O．30 0.25 20 U20852 85 O．82～0.90 O．17～0.37 0.50～O．80 O．25 O．30 O．25 21 U21152 15№ O．12～O．18 O．17～O．37 O．70～1.00 O．25 O．30 0.25

22 U21202 20Mn 0.17～O．23 O．17～O．37 O．70～1.00 O．25 0.30 O．25 23 U21252 25Mn O．22～O．29 0.17～0.37 O．70～1．00 O．25 O．30 O．25 24 U21302 30Mn 0.27～O．34 O．17～0.37 0.70～1.00 O．25 O．30 0.25 25 U21352 35Mn O．32～O．39 O．17～O．37 O．70～1.00 0.25 O．30 O．25

26 U21402 40Mn O．37～0.44 O．17～0.37 O．70～1.00 0.25 0.30 O．25 27 U21452 45Mn 0.42～0.50 0.17～O．37 0.70～1.00 O．25 O．30 O．25 28 U21502 50Mn O．48～0.56 O．17～O．37 O．70～1.00 0.25 0.30 0.25

29 U21602 60Mn 0.57～0.65 O．17～O．37 0.70～1.00 0.25 0.30 0.25 30 U21652 65Mn 0.62～0.70 0.17～O．37 O．90～1.20 O．25 0.30 0.25 3l U21702 70Mn 0.67～O．75 0.17～0.37 0.90～1.20 O．25 O．30 O．25 注：1．表中所列牌号为优质钢。如果是高级优质钢，在牌号后面加“A”(统一数字代号最后一位数字改为“3”)；如果是特级优质钢，在牌号后面加“E’’(统一数字代号最后一-位数字改为“6”)；对于沸腾钢，牌号后面为“F”(统一数字代号最后一位数字为“0”)；对于半镇静钢，牌号后面为“b”(统一数字代号最后一位数字为“1”)。 2．使用废钢冶炼的钢允许含铜量不大于0．30％。 3．热压力加工用钢的铜含量应不大于0．20％。 4．铅浴淬火(派登脱)钢丝用的35．85钢的锰含量为0．30％～0．60％；铬含量不大于0．10％，镍含量不大于O．15％，铜含量不大于0．20％；硫、磷含量应符合钢丝标准要求。 5．08钢用铝脱氧冶炼镇静钢，锰含量下限为0．25％，硅含量不大于0．03％，铝含量为0．02％一0．07％。此时钢的牌号为08A1。 6．冷冲压用沸腾钢含硅量不大于0．03％。 7．氧气转炉冶炼的钢其含氮量应不大于0．008％。供方能保证合格时，可不做分析。 8．经供需双方协议，08～25钢可供应硅含量不大于0．17％的半镇静钢，其牌号为08b～25b。 9．上述各成分含量皆指质量分数。 表3-7优质碳素结构钢的硫、磷含量（质量分数） 组 别 P S

合集下载

钢材知识基础知识点总结

钢材知识基础知识点总结

钢材知识基础知识点总结一、钢材概述钢材是一种重要的金属材料，其主要成分是铁和碳，同时还含有少量的其他元素。

由于其广泛的应用领域和优良的物理特性，钢材在现代工业中起着至关重要的作用。

在建筑、机械制造、交通运输和能源等领域，都离不开钢材的应用。

二、钢材的分类1.按成分分类（1）碳素钢：主要成分是铁和碳，无其他元素。

（2）合金钢：在碳素钢的基础上添加其他元素形成的合金，如铬钢、锰钢等。

2.按用途分类（1）结构钢：用于建筑、桥梁、机械制造等领域。

（2）轧制钢材：用于汽车、船舶、轨道交通等领域。

（3）容器用钢：用于制造储罐、压力容器等。

3.按生产工艺分类（1）平板钢：通过热轧、冷轧等工艺制造的钢材。

（2）型材钢：通过挤压、拉拔、锻造等工艺制造的钢材。

三、钢材的物理性能1.强度：钢材的强度是其最重要的物理性能之一，通常以抗拉强度和屈服强度来表示。

2.韧性：钢材具有较好的韧性，在受外力作用下能够发生一定程度的塑性变形而不断。

3.硬度：钢材的硬度是指其抵抗外部力量的能力，通常通过洛氏硬度或者布氏硬度来表示。

4.塑性：钢材具有很好的塑性，可以通过热加工、冷加工等方式进行成型。

5.疲劳性能：当钢材受到交变载荷作用时，会产生疲劳现象，这是一种比较特殊的物理性能。

四、钢材的加工和应用1.热加工：包括锻造、轧制、铸造等工艺，通过加热将钢材加工成特定形状。

2.冷加工：包括冷拔、拉伸、淬火等工艺，通过低温加工改变钢材的形状和性能。

3.焊接：钢材可以通过电弧焊、气体保护焊等方式进行连接和修复。

4.表面处理：包括镀锌、喷涂、电镀等方式对钢材的表面进行保护和装饰。

5.应用领域：建筑结构、机械制造、汽车制造、船舶制造、航空航天等领域都是钢材的重要应用领域。

五、钢材的质量检测1.物理性能测试：包括拉伸试验、冲击试验、硬度测试等。

2.化学成分分析：通过化学成分分析仪器对钢材进行成分分析。

3.金相组织观察：通过金相显微镜观察钢材的组织结构。

模具钢材硬度知识及常见钢材硬度

模具钢材硬度知识及常见钢材硬度

钢材的硬度：金属硬度（Hardness）的代号为H，按照硬度试验方法的不同分为：常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB和HRC 较为常用HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等40°以上之材料。

两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石布氏硬度（HB）一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁洛氏硬度（HRC）一般用于硬度较高的材料，如热处理后的硬度等等洛氏硬度是以压痕塑性变形深度来确定硬度值指标，以0.002mm作为一个硬度单位。

当HB>450或者试样过小时不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定荷载下压入被测材料表面，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，氛围三种不同的标度来表示：HRA：是采用60KG荷载和钻石锥压入器求得的硬度，用于硬度极高的材料（如硬质合金等）HRB：是采用100KG荷载和直径1.58mm淬硬的钢球求得的硬度，用于硬度较低的材料（如退火钢、铸铁等）HRC：是采用150KG荷载和钻石锥压入器求得的硬度，用于硬度很高的材料（如淬火钢等）另外，HRC适用范围HRC20-67，相当于HB225--650，若高于此范围则用HRA，低于此范围则用HRBHB和HRC可以查表互换，心算公式可大概记为：1HRC≈1/10HB以下为常见钢材硬度芬可乐 P20 HB280-330芬可乐 P20H HB330-350芬可乐 P20HH HB330-370一胜百 718H HRC31-36一胜百 8407 HRC52-56一胜百不锈钢 S136 HRC48-52日本大同 NAK80 HRC37-43日立镜面预硬钢CENA1 HRC37-41日立 SKD61（DAC） HRC52-56。

钢材小知识

钢材小知识

O．10～
0.20
0.020～
0.050
注：1．钢的含铝量供参考。
2．23Mn2NiCrMoA牌号的磷与硫之和不得大于0．035％。
3．钢的含氮量：氧气转炉钢不大于0．008％，电炉钢不大于0．012％。
4．钢中铜的残余含量不大于0．25％。
5．供方若能保证钢中铜、氮含量不超过规定时，可不作分析。
6．上述含量皆指质量分数。
0.020～
O．050
25MnSiMOV
O．21～
0.28
0.80～
1.10
1.20～
1.60
0.035
0.035
0.10～
O．20
O．15～
0.25
25MnSiMoVA
O．025
0.025
25MnSiNiMoA
O．2l～
O．28
0.60～
O．90
1.10～
1.40
O．020
0.020
0.80～
1.10
(3)用途适用于制造煤矿输送机设备和支护。
6．矿用高强度圆环链用钢(GB／T10560--1989)
(1)尺寸规格和允许偏差
1)圆钢的公称直径为10~30mm,各牌号的供货直径应符合表3-86的规定。
2)热轧圆钢的外形、重量及尺寸允许偏差应符合GB／TT02的规定，其尺寸精度和弯曲度应分别符合GB／T702表2和表7中第2组的规定。
钢材小知识

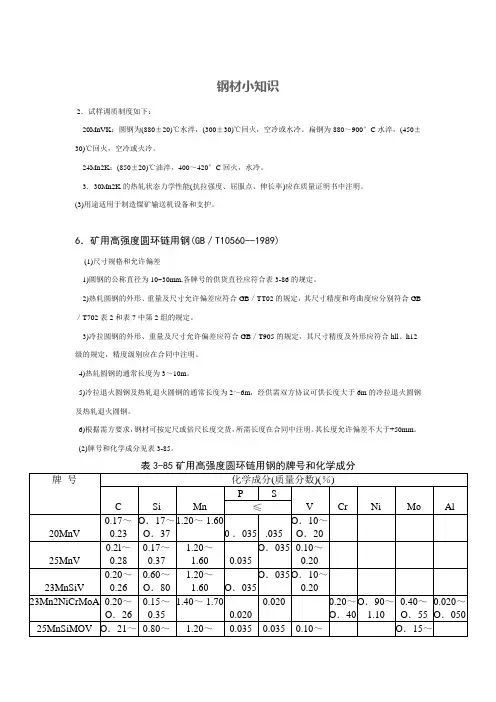

2．试样调质制度如下：
20MnVK：圆钢为(880±20)℃水淬，(300±30)℃回火，空冷或水冷。扁钢为880～900°C水淬，(450±30)℃回火，空冷或火冷。
24Mn2K：(850±20)℃油淬，400～420°C回火，水冷。
卖钢材的知识点总结

卖钢材的知识点总结

卖钢材的知识点总结一、钢材的种类根据原料和工艺的不同，钢材可以分为多种类型。

常见的钢材包括碳钢、合金钢、不锈钢、特殊钢等。

碳钢是以铁和碳为主要原料生产的钢材，具有良好的强度和耐磨性，广泛应用于建筑、汽车、机械等领域。

合金钢是在碳钢基础上添加其他元素合金制成的钢材，具有更高的强度和耐磨性，常用于制造刀具、轴承等高强度零件。

不锈钢是含有铬、镍等元素的钢材，具有良好的耐腐蚀性和美观性，适用于厨具、建筑装饰等领域。

特殊钢是基于特定需求设计和生产的钢材，例如高速切削钢、弹簧钢等。

通过了解不同种类钢材的特点和用途，我们可以更好地选择和应用适合的产品。

二、钢材的生产工艺钢材的生产主要包括炼铁、炼钢和轧制等工艺过程。

炼铁是指将生铁矿石经高温熔炼得到生铁的过程，通常采用高炉和直接还原炉等设备。

炼钢是指将生铁经炼炉冶炼，控制成分和温度以获得所需性能的过程，常见的炼钢方法包括转炉法、电炉法、氧气顶吹法等。

轧制是将熔炼好的钢材通过轧机进行加工成板材、型材、线材等成品的工艺过程，可以根据不同要求进行热轧、冷轧等处理。

现代钢铁企业通常会采用自动化生产线和先进设备来提高生产效率和产品质量，同时也致力于节能减排和资源循环利用。

三、钢材的市场需求随着全球经济的快速发展和城市化进程的加速，钢材市场需求不断增长。

建筑业是钢材的主要应用领域之一，包括房屋结构、桥梁、管道等领域都需要大量的钢材。

同时，汽车、机械、航空航天、电力等行业也是钢材的重要消费者。

随着科技的进步和产品的多样化，人们对钢材性能和质量的要求也越来越高。

因此，钢铁生产企业需要不断提升技术和产品品质，以满足市场的需求。

四、钢材的质量标准钢材质量标准是保证产品质量和安全的重要依据。

不同国家和地区都有相应的钢材标准和认证体系，例如中国的GB标准、美国的ASTM标准、欧洲的EN标准等。

这些标准主要包括化学成分、力学性能、表面质量和尺寸公差等内容，以确保钢材在使用过程中能够满足技术要求和安全标准。
