压力容器设计人员考核试题集及答案

  • 格式：docx
  • 大小：36.29 KB
  • 文档页数：17

第二章 选择题 2.1 确定压力容器是否适用《压力容器安全技术监察规程》管辖范围的压力条件指的是（b. ）。 a.设计压力 b.最高工作压力 c.最大允许工作压力 2.2 下述条款中哪条列出的压力容器全部属于《压力容器安全技术监察规程》第三章、第四章、第五章适用的压力容器。（ ___a______） a. 锅炉房内的分气缸、橡胶模具、热水锅炉用的膨胀箱、螺旋板换热器。 b. 锅炉房内的分气缸、橡胶模具、热水锅炉用的膨胀箱、板式换热器。 c. 锅炉房内的分气缸、橡胶模具、热水锅炉用的膨胀箱、压缩机气缸。 d. 锅炉房内的分气缸、橡胶模具、热水锅炉用的膨胀箱、冷却排管。 2.3 下列压力容器中，哪种压力容器不适用《压力容器安全技术监察规程》监察范围？（ _____d____ ） a. 水处理设备中的离子交换或过滤用压力容器。 b. 消防装置中的气体或气压给水（泡沫）压力罐。 c. 水力自动补气气压给水（无塔上水）装置中的气压罐。 d. 船舶上的附属压力容器。 2.4 下列压力容器中，哪些属于《压力容器安全技术监察规程》第三章、第四章、第五章适用的压力容器。（ _a b c________ ） a. 深冷装置中非独立的压力容器。 b. 空分设备中的冷箱。 c. 直燃型吸收式制冷装置中的压力容器。 2.5 下列压力容器，哪些属于《压力容器安全技术监察规程》第三章、第四章、第五章适用的压力容器。（ __a b_______） a. 橡胶行业使用的轮胎硫化机。 b. 电力行业专用的全封闭式组合电器（电容压力容器）。 c. 发电机的承压壳体。 2.6 下列压力容器中，哪些属于《压力容器安全技术监察规程》监察范围？（_______b__ ） a. 波纹板式换热器。 b. 螺旋板式换热器。 c. 空冷式换热器。 d. 无壳体的套管换热器。 2.7 下列压力容器中，哪些属于《压力容器安全技术监察规程》监察范围？（ _____c____ ） a. 核压力容器。 b. 船舶和铁路机车上的附属压力容器。 c. 内筒处于真空下工作的夹套（带压）压力容器。 d. 国防或军事装备用的压力容器。 2.8 下列压力容器中，哪些属于《压力容器安全技术监察规程》监察范围？（ _____c d____ ） a. 仅在进料过程中需要瞬时承受大于等于0.1Mpa压力的压力容器。 b. 仅在出料过程中需要瞬时承受大于等于0.1Mpa压力的压力容器。 c. 仅在消毒工艺过程中需要短时承受大于等于0.1Mpa压力的压力容器。 d. 仅在冷却工艺过程中需要短时承受大于等于0.1Mpa压力的压力容器。 2.9 下列压力容器中，哪些属于《压力容器安全技术监察规程》监察范围？（ ____a_____ ） a. 低温液体罐式集装箱。 b. 超高压容器。 c. 气瓶 d. 非金属材料制造的压力容器。 2.10 下列压力容器中，哪些属于《压力容器安全技术监察规程》监察范围？（_____b c____ ） a. 压缩机上的承压部件。 b. 造纸烘缸。 c. 压缩机的辅助压力容器。 d. 发电机上的承压部件。 2.11 划分压力容器类别时，其中所用的压力等级区分是依照（ ____c_____ ）进行的。 a. 最高工作压力。 b. 最大允许工作压力。 c. 设计压力。 d. 安全阀开启压力。 2.12 按《压力容器安全技术监察规程》的规定，下列压力容器中，（____a_____ ）是反应压力容器，（ _____b____ ）是换热压力容器，（ __c_______）是分离压力容器，（_____d____ ）是储存压力容器。 a. 聚合釜 b.烘罐 c.干燥塔 d.液化石油气储罐 2.13 按《压力容器安全技术监察规程》的规定，下列压力容器中，（ __a_______ ）是反应压力容器，（ ___b______ ）是换热压力容器；（ ___c______）是分离压力容器；（___d______ ）是储存压力容器。 a. 硫化罐 b.管壳式余热锅炉 c.除氧器 d.氮气储罐 2.14 《压力容器安全技术监察规程》中规定：压力容器中化学介质毒性程度和易燃介质的划分参照（ _____a____）的规定。 a. HG20660《压力容器中化学介质毒性危害和爆炸危险程度分类》 b. GB5044《职业性接触毒物危害程度分级》 2.15 《压力容器安全技术监察规程》中规定：压力容器中的介质为混合物质时，应以介质的组分并按《压力容器安全技术监察规程》毒性程度或易燃介质的划分原则，由（ _____d____ ）提供介质毒性程度是否属于毒性或易燃介质的依据，无法提供依据时，按毒性危害程度或爆炸危险程度最高的介质确定。 a. 设计单位的工艺设计技术部门 b. 使用单位的生产技术部门 c. 压力容器检验单位 d. 设计单位的工艺设计或使用单位的生产技术部门 2.16 根据《压力容器安全技术监察规程》，判断下列说法哪些不正确？（ ___d______ ） a. 依据有关压力容器的国家标准、行业标准设计、制造压力容器时，必须遵守《压力容器安全技术监察规程》。 b. 《压力容器安全技术监察规程》主要解决压力容器安全技术监督问题，不是产品标准。 c. 强制性标准与《压力容器安全技术监察规程》的规定不一致时，应执行较高的要求。 d. 《压力容器安全技术监察规程》对压力容器产品的安全技术要求应高于压力容器产品设计、制造标准的要求。 2.17 下列关于压力容器设计、制造（组焊）选用标准的廉洁中哪个不符合《压力容器安全技术监察规程》的规定？（ ______a___ ） a. 直接采用国际标准或国外先进标准。 b. 选用国家标准、行业标准或企业标准。 2.18 按《压力容器安全技术监察规程》的规定，选用下述哪种钢板制造非搪玻璃压力容器应符合GB150《钢制压力容器》的规定？（_____a b____ ） a.碳素钢沸腾钢板 b.碳素钢镇静钢板 2.19 下列哪种说法是《压力容器安全技术监察规程》对搪玻璃压力容器不限制使用碳素钢沸腾钢板和碳素钢镇静钢板的理由。（ ___a b c______） a. 含碳量超过的钢板一般不用于制造搪玻璃压力容器。 b. 搪玻璃压力容器的使用性能主要靠搪玻璃层来保证，一旦搪玻璃层出现问题，该压力容器就需要更换。 c. 从搪玻璃效果讲，沸腾钢比镇静钢好。 d. 搪玻璃压力容器盛装介质的毒性危害和爆炸危险程度低。 2.20 《压力容器安全技术监察规程》中规定：对用于制造压力容器壳体的应逐张进行超声检测的碳素钢和低合金钢板，其超声检测应按JB4730《压力容器无损检测》的规定进行。用于（_______abe__ ）所述容器的钢板的合格等级应不低于Ⅱ级；用于（ ______c___ ）所述容器的钢板的合格等级应不低于Ⅲ级，用于（ ____d_____）所述容器的钢板，合格等级应符合GB150、GB151或GB12337的规定。 a. 盛装介质毒性程度为极度、高度危害的压力容器。 b. 盛装介质为液化石油气且硫化氢含量大于100mg/L的压力容器。 c. 最高工作压力大于等于10Mpa的压力容器。 d. GB150第2章和附录C、GB151《管壳式换热器》、GB12337《钢制球形储罐》及其他国家标准和行业标准中规定应逐张进行超声检测的钢板。 e.移动式压力容器。 2.21 《压力容器安全技术监察规程》中规定：灰铸铁制压力容器的设计压力不得大于（ ______a___ ）Mpa,设计温度为（ _____c____ ）℃。可锻铸铁和球墨铁制压力容器的设计压力不得大于（ ____b_____ ）Mpa，设计温度为（_____d____ ）℃ a.0.8 b.1.6 c.0-250 d.-10-350 2.22 《压力容器安全技术监察规程》中规定：铸铁不得用于制造盛装毒性程度为极度、高度或中度危害介质，以及设计压力大于等于0.15 Mpa的（____b_____ ）压力容器的受压元件，也不得用于管壳式余热锅炉的（ c ）和移动式压力容器的（ ___c______ ）。 a. 可燃介质 b.易燃介质 c.受压元件 d.主要受压元件 2.23 下述有关压力容器受压元件用铸钢材料，属于《压力容器安全技术监察规程》未作规定的内容是（ _____c____）。 a. 压力容器受压元件用铸钢材料应在相应的国家标准或行业标准中选用，并应在产品质量证明书中注明铸造选用的材料牌号。 b. 压力容器筒体、封头不宜采用铸钢材料。 c. 压力容器筒体、封头不得采用铸钢材料。 2.24 按《压力容器安全技术监察规程》的规定，铝和铝合金用于压力容器受压元件时，其设计压力不应大于8Mpa,设计温度范围为-269-（____b_____ ）℃。 a. 100 b.200 c.300 2.25 《压力容器安全技术监察规程》中规定：用于制造压力容器壳体的钛材应在（__d_______ ）状态下使用；而铜及铜合金用于压力容器受压元件时，一般应为（ ___d______ ）状态。 a. 正火 b.淬火 c.回火 d.退火 2.26 按《压力容器安全技术监察规程》的规定，下列钛材制压力容器的焊缝应进行（ __b_______ ）。 ⑴接管、法兰、补强圈与壳体或封头连接的角焊缝； ⑵换热器管板与管子连接的焊缝； ⑶钛钢复合板的复层焊缝及镶条盖板与复合板复层的搭接焊缝。 a.磁粉检测 b.渗透检测、 2.27 按《压力容器安全技术监察规程》的规定，钛材制造压力容器受压元件时，工业纯钛的设计温度应高于（ _______b__）℃,钛合金的设计温度应高于（ ___a______ ）℃，钛复合板的设计温度不应高于（ ________d_ ）℃。 a. 300 b. 230 c. 250 d. 350 2.28 下述有关钛材压力容器的说法中，哪些属于《压力容器安全技术监察规程》的规定？（____abc_____ ） a.钛材压力容器封头成形应采用热成形或冷成形后热校形。对成形的钛钢复合板封头，应做超声检测。

合集下载

2022年压力容器设计人员考核试题集及答案第一部分判断题

2022年压力容器设计人员考核试题集及答案第一部分判断题

判断题1.1 锅炉、压力容器是生产和生活中广泛使用旳，有爆炸危险旳承压设备。

（√）1.2 《锅炉压力容器安全监察暂行条例》合用于船舶、机车上旳锅炉和压力容器。

（×）1.3 《<锅炉压力容器安全监察暂行条例>实行细则》中规定：医用氧舱不作为固定式压力容器管理。

（×）1.4 《压力容器安全技术监察规程》中规定：承受内压旳压力容器，其最高工作压力是指在正常使用过程中，顶部也许浮现旳最高压力。

（√）1.5 《压力容器安全技术监察规程》中规定：承受外压旳压力容器，其最高工作压力是指压力容器在正常使用过程中，也许浮现旳最高压力差值；对夹套容器是指夹套顶部也许浮现旳最高压力差值。

（√）1.6 《压力容器安全技术监察规程》中规定：容积是指压力容器旳几何容积，即由设计图样标注旳尺寸计算（不考虑制造公差）并圆整，且不扣除内件体积旳容积。

（√）无损检测招聘网中国无损检测论坛中国焊接论坛1.7 《压力容器安全技术监察规程》中规定：多腔压力容器（如换热器旳管程和壳程、余热锅炉旳汽包和换热室、夹套容器等）按照类别高旳压力腔作为该容器旳类别并按该类别进行使用管理。

（√）1.8 《压力容器安全技术监察规程》中规定：多腔压力容器应按照每个压力腔各自旳类别分别提出设计、制造技术规定。

（√）1.9 《压力容器安全技术监察规程》中规定：多腔压力容器旳各腔类别不同步，应按类别最高旳腔提出设计、制造技术规定。

（×）1.10 《压力容器安全技术监察规程》中规定：对多腔压力容器旳匠某个压力腔进行类别划定期，设计压力取该压力腔旳设计压力，容积取该压力腔旳几何容积。

（）1.11 《压力容器安全技术监察规程》中规定：容器内重要介质为最高工作温度于原则沸点旳液体时，如气相空间（非瞬时）不小于等于0.025m3，且最高工作压力不小于等于0.1Mpa时，也属于《压力容器安全技术监察规程》旳合用范畴。

（√）1.12 《压力容器安全技术监察规程》中规定：容积不不小于0.025m3旳高压容器属于《压力容器安全技术监察规程》旳监察范畴。

压力容器考核试题(答案)

压力容器考核试题(答案)

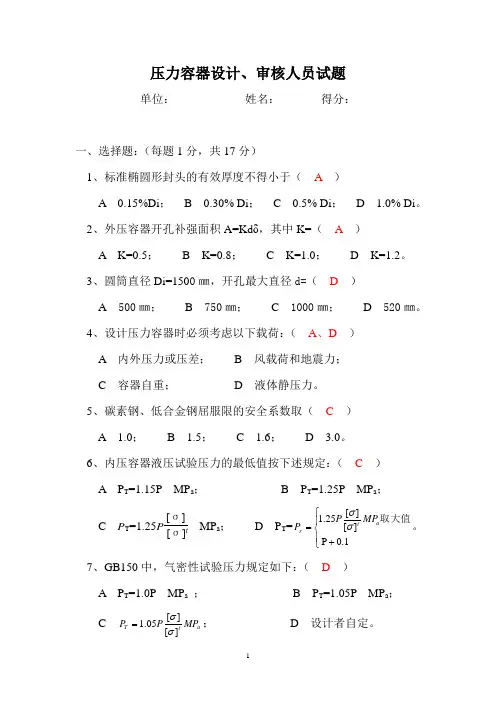

压力容器设计、审核人员试题单位： 姓名： 得分：一、选择题：（每题1分，共17分）1、标准椭圆形封头的有效厚度不得小于（ A ）A 0.15%Di ；B 0.30% Di ；C 0.5% Di ；D 1.0% Di 。

2、外压容器开孔补强面积A=Kd δ，其中K=（ A ）A K=0.5；B K=0.8；C K=1.0；D K=1.2。

3、圆筒直径Di=1500㎜，开孔最大直径d=（ D ）A 500㎜；B 750㎜；C 1000㎜；D 520㎜。

4、设计压力容器时必须考虑以下载荷：（ A 、D ）A 内外压力或压差；B 风载荷和地震力；C 容器自重；D 液体静压力。

5、碳素钢、低合金钢屈服限的安全系数取（ C ）A 1.0；B 1.5；C 1.6；D 3.0。

6、内压容器液压试验压力的最低值按下述规定：（ C ）A P T =1.15P MP a ；B P T =1.25P MP a ；C P T =1.25P [σ] [σ]t MP a ；D P T =⎪⎩⎪⎨⎧+=1.0P ][][25.1取大值a t r MP P P σσ。

7、GB150中，气密性试验压力规定如下：（ D ）A P T =1.0P MP a ；B P T =1.05P MP a ；C a t T MP PP ][][50.1σσ=； D 设计者自定。

8、目前常用的容器封头有椭圆形、碟形、半球形、锥形、平盖。

从受力情况看，从好到差依次排列为（B）A 椭圆形、半球形、碟形、锥形、平盖；B 半球形、椭圆形、碟形、锥形、平盖；C 半球形、碟形、椭圆形、锥形、平盖。

9、内压圆筒强度计算公式采用的强度理论是（ A ）A 第一强度理论；B 第二强度理论；C 第三强度理论；D 第四强度理论。

10、内压圆筒上开椭圆形孔，应使椭圆孔长轴中心线与筒体中心线（B ），受力情况较好。

A 平行；B 垂直；C 互成45°。

11、钢制压力容器的接管与壳体之间的焊接接头在下列情况下，应采用全焊透型式：（A、B、C、D）A 低温压力容器；B 盛装易燃介质的容器；C 第三类压力容器；D 做气压试验的压力容器。

压力容器设计人员考核试题集及答案第五部分计算题

压力容器设计人员考核试题集及答案第五部分计算题

②.查图6-5，以试压温度20℃计(按30℃线)得B=185MPa
③.按式6-4计算，取其小值作为许用外压：
式中 取以下两值中的较小值
查表4-3， ，
故
可见内管在管间液压试验下，其稳定性满足要求。
5.6设置加强圈的外压圆筒设计
某减压塔，塔体内径Φ2000ｍｍ，设计压力P=0.07MPa，塔体圆筒总高8000㎜，两端为标准椭圆形封头(如图所示)。塔体设计温度370℃，材料20R，腐蚀裕度3㎜，焊接接头系数：Φ=1.0
加强圈惯性矩：
形心轴矩：
2按式(6-8)计算B：
3按式(6-9)计算A
式中：E=1.69×10
4加强圈与圆筒组合段所需惯性矩按式(6-10)计算：
⑤加强圈与圆筒组合段的组合惯性矩：
组合截面的形心轴矩：按下式计算：
式中： 为圆筒起加强作用部分(组合段)的面积。
组合截面的惯性矩：
式中： 为圆筒起加强作用部分的惯性矩。
试计算塔体厚度，并确定当设置3个加强圈时，塔体的厚度及加强圈尺寸？
［解］
⑴无加强圈时的塔体厚度
1假设圆筒厚度 则
式中：按GB6654-1996钢板负偏差≤0.25，按GB150 3.5.5.1取C1=0
塔体圆筒在外压作用下所需厚度按6.2.1.1步骤计算：
②查图6-2得：A=0.00019③查图6-4，因A值落在307℃温度线左方，按式6-2计算
b查图6-5，以445℃内插法得B=105
c按式6-4计算，取其小值作为许用外压：
式中 取以下两值中的较小值
查表4-3， 查表 ，
故
即内管在操作外压作用下的稳定是满足设计要求的。
⒉管间试压验压力
⑴液压试验压力
根据外管材料为20G，查表4-3
压力容器设计校核人员考试试题及答案

压力容器设计校核人员考试试题及答案

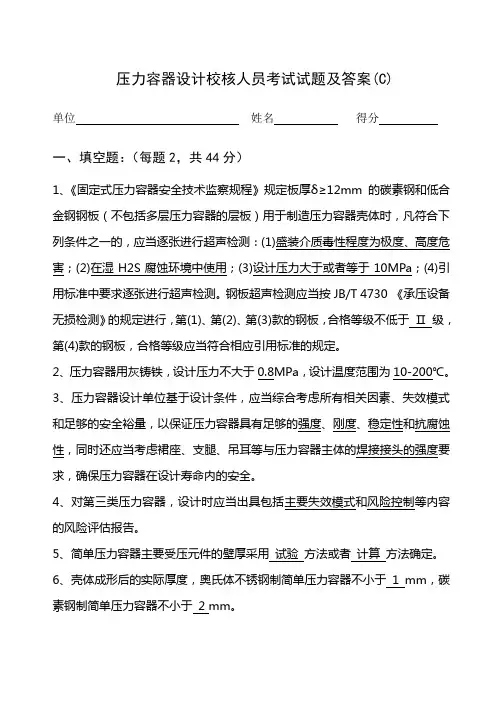

压力容器设计校核人员考试试题及答案(C)单位姓名得分一、填空题：（每题2，共44分）1、《固定式压力容器安全技术监察规程》规定板厚δ≥12mm的碳素钢和低合金钢钢板（不包括多层压力容器的层板）用于制造压力容器壳体时，凡符合下列条件之一的，应当逐张进行超声检测：(1)盛装介质毒性程度为极度、高度危害；(2)在湿H2S腐蚀环境中使用；(3)设计压力大于或者等于10MPa；(4)引用标准中要求逐张进行超声检测。

钢板超声检测应当按JB/T 4730 《承压设备无损检测》的规定进行，第(1)、第(2)、第(3)款的钢板，合格等级不低于Ⅱ级，第(4)款的钢板，合格等级应当符合相应引用标准的规定。

2、压力容器用灰铸铁，设计压力不大于0.8MPa，设计温度范围为10-200℃。

3、压力容器设计单位基于设计条件，应当综合考虑所有相关因素、失效模式和足够的安全裕量，以保证压力容器具有足够的强度、刚度、稳定性和抗腐蚀性，同时还应当考虑裙座、支腿、吊耳等与压力容器主体的焊接接头的强度要求，确保压力容器在设计寿命内的安全。

4、对第三类压力容器，设计时应当出具包括主要失效模式和风险控制等内容的风险评估报告。

5、简单压力容器主要受压元件的壁厚采用试验方法或者计算方法确定。

6、壳体成形后的实际厚度，奥氏体不锈钢制简单压力容器不小于1 mm，碳素钢制简单压力容器不小于2 mm。

7、D级压力容器设计单位专职设计人员总数一般不得少于5 名，其中审批人员不得少于2 名。

8、设计压力指设定的容器顶部的最高压力，与相应的设计温度一起作为设计载荷条件，其值不低于工作压力。

9、在采用钢板制造带颈法兰时，圆环的对接接头应采用全焊透结构型式，焊后进行热处理及100% 射线或超声波检测。

10、压力容器锥体设计时，其大端折边锥壳的过渡段转角半径r应不小于封头大端内直径D i的10% 、且不小于该过渡段厚度的 3 倍。

11、确定真空容器的壳体厚度时，设计压力按外压设计，当装有安全控制装置（真空泄放阀）时，设计压力取 1.25倍最大内外压力差或0.1 MPa两者中的较低值；当没有安全控制装置时，取0.1 MPa 。
