ZJHR-O型球阀使用说明书

  • 格式：doc
  • 大小：617.06 KB
  • 文档页数：10

O型球阀产品说明书瑞安川仪调节阀有限公司目录一. 前言二.用途三.结构特点四.主要设计标准和性能规范五.阀门主要零件和材料六.安装说明七.阀门使用和维护八.可能发生的故障和排除方法九．运输和保管十.质量保证十一.服务承诺一、前言首先感谢您选择瑞安川仪产品，阀门作为一种承压设备用于输送流体时，由于泄漏和使用不当而存在的一些安全隐患，为了安全考虑，用户使用时应当阅读本说明书。

二、用途O型球阀是一种直角回转的切断阀，结构形式由固定式系列和浮动式系列，它与气动执行机构或电动执行机构相配套使用，可实现远程切断控制，也可配手柄或涡轮实现手动控制。

其结构采用可动阀座双向密封设计。

双向密封阀座之间无间隙回转，具有很大的剪切力及自洁性能，尤其适用于含有纤维性或微小固体颗粒的悬浊液及固态颗粒状的切断，因此本产品可广泛用于石油、化工、造纸、多晶硅、化纤、电力、冶金、制药、环保等工业部门的自控系统。

三、结构特点1.阀体采用通径设计流通阻力小。

2.金属密封球阀采用双向金属可动阀座结构，增加了预紧力弹簧，具有自动补偿和自洁功能。

3.0型球芯与阀座间有剪切作用，特别适用于含纤维、微小固体颗粒、浆料等介质。

4.上下阀杆采用自润滑轴承固定，具有回转精度高和转动稳定性好，使阀门运转更加顺畅。

四、主要设计标准和性能参数1.性能参数公称通径：固定式系列DN15-DN500 ，浮动式系列DN15-DN200公称压力：PN1.0、1.6、2.5、4.0、6.4MPa， ANSI 150Lb、300Lb适用温度：-29℃～150℃；-29℃～200℃；-40℃～425℃适用介质：水、蒸汽、纸浆、石油、天然气及各种酸碱液等介质连接方式：法兰式结构形式：固定式系列，浮动式系列。

驱动方式：手动、气动、电动设计与制造标准：GB/T12237 ASME B16.34法兰标准：GB/T 9113，HG/T 20592，ANSI B16.5结构与长度标准：GB/T 12221，ASME B16.10流量特性：O型固定式切断球阀的流量特性为快开特性。

压力试验：阀体水压测试压里按最大工作压力的1.5倍，密封测试压力为最大工作压力的1.1倍，测试介质为水。

泄漏等级：金属密封阀座ANSI FCI 70.2中V级或VI级, 软密封VI级.五、阀门主要零件和材料1.固定式系列2.浮动式系列2.1 浮动式硬密封(主要零件材料明细表)序号零件标准配置（铸钢）标准配置（锻钢）酸性环境低温环境1 阀体ASTM A216 WCB ASTM A105 ASTM A351 CF8M ASTM A352 LC12 球体ASTM A105+HCr ASTM A105+HCr ASTM A182 F316+HCr ASTM A182 F304+HCr3 垫片柔性石墨+不锈钢带柔性石墨+不锈钢带柔性石墨+不锈钢带柔性石墨+不锈钢带4 螺栓ASTM A193 B7 ASTM A193 B7 ASTM A193 B8M ASTM A320 L75 螺母ASTM A194 2H ASTM A194 2H ASTM A194 8M ASTM A194 46 阀盖ASTM A216 WCB ASTM A105 ASTM A351 CF8M ASTM A352 LC17 阀杆ASTM A182 F6a ASTM A182 F6a ASTM A705 630 ASTM A182 F3048 止推垫片SS316+氮化SS316+氮化SS316+氮化SS316+氮化9 填料柔性石墨柔性石墨柔性石墨柔性石墨10 填料压盖ASTM A216 WCB ASTM A105 ASTM A351 CF8M ASTM A352 LC111 支架ASTM A216 WCB ASTM A216 WCB ASTM A216 WCB ASTM A351 LC112 阀座ASTM A182 F6a+STL ASTM A182 F6a+STL ASTM A182 F316+STL ASTM A182 F304+HCr13 阀座防火圈柔性石墨柔性石墨柔性石墨柔性石墨14 阀座支撑圈ASTM A276 410 ASTM A276 410 ASTM A182 F316 ASTM A182 F30415 弹簧ASTM A705 631 ASTM A705 631 ASTM A705 631 ASTM A705 63116 连接套ASTM A182 F6a ASTM A182 F6a ASTM A182 F316 ASTM A182 F3042.2 浮动式软密封(主要零件材料明细表)序号零件标准配置（铸钢）标准配置（锻钢）酸性环境低温环境1 阀体ASTM A216 WCB ASTM A105 ASTM A351 CF8M ASTM A352 LC12 球体ASTM A105+ENP ASTM A105+ENP ASTM A182 F316 ASTM A182 F304六、安装说明1.安装前的准备(1) 产品在安装之前，先核对铭牌及阀体的标识参数是否符合管道系统要求。

否则更换满足要求的产品。

(2) 阀前后管道准备好。

前后管道应同轴，法兰连接阀门两法兰密封面应平行。

管道应能承受阀的重量，否则管道上必须配有适当的支撑。

(3)把阀前后管道吹扫干净，清除掉管道内的油污、焊渣和其它杂质。

(4)核对阀的标志，查明阀完好无损。

有带手动操作装置阀将阀全开全闭数次证实其工作正常。

(5) 拆去阀两端连接端口上的保护件。

检查阀内流道是否有异物存在，阀座与阀芯之间即使仅有微小颗粒的异物也可能会损伤阀座密封面。

2、安装1.安装阀门时应考虑操作方便，尽可能将阀门安装在容易操作的地方，带蜗轮或手轮操作装置应注意预留安装空间，不要把阀门安装在人不容易靠近的地方，尽可能让阀门安装在水平管道上方便于操作。

2.法兰连接阀门管道两法兰之间的间隔距离应合适，管道法兰盘间隔距离应比阀的结构长度扩大6-10mm 插入阀。

3.注意安装阀门时流体的流向应与阀体上标注的箭头一致。

4.法兰连接阀门焊接安装管道法兰盘后，不要立即安装阀，要等到常温后才可以进行管道作业，绝对禁止将阀安装在法兰盘后进行管道的焊接。

5.法兰连接阀门管道中心固定好阀体之后，首先在法兰底处插入管道螺栓，不要使阀落下。

其次按顺序安装管道螺栓。

6.拧紧阀兰上螺栓的顺序要按对角线的位置将管道螺栓交叉拧紧，注意不要出现单方面拧紧的情况。

单方面拧紧将可能造成泄漏。

7.法兰与管道法兰间按管路设计要求装上密封垫。

在特殊重要工段可对阀门设置旁通管道，在检修或更换时可使旁路正常工作。

8.阀门驱动装置的安装朝向上或水平180度。

请勿执行器朝下避免因介质泄漏对执行器和电器附件的损坏。

（9）当现场执行器安装空间受限时，执行机构可选转90度安装。

操作步骤先拆卸执行器安装螺栓，卸下执行器旋转90度再安装上。

注意在卸下执行器后请误操作阀芯位置避免阀芯开关运动方向错误。

3．安装后的检查a)操作驱动器启、闭阀数次，应灵活无滞涩，保证实其工作正常。

b)按管路设计要求对管道与阀间的法兰结合面进行密封性能检查。

进行管道的耐压试验时，不能用阀代替盲板法兰盘，要将阀保持全开状态进行试验。

七、阀门使用和维护1.使用压力不得超过产品使用温度的最大压力额定值(见各产品性能参数表),及产品最高的使用温度.2.保持介质的成份的稳定性，防止膨胀提高工作压力，造成阀门的泄漏失效。

及按说明书使用规定内的介质。

3.对于自燃的介质，用户应保证环境温度不超过介质的自燃点（特别是外界的火源）防止燃烧爆炸。

4.对大口阀及震动剧烈工段采取支撑措施，防止管道上的阀门长期剧烈振动，以避免阀门的疲劳失效和泄漏。

5.清洗管道时,阀门处于全开状态.6.将阀门安装在管道上即使长时间不运转的时候也要一个月进行1-2次的开关作业。

7.长期未使用的阀门在使用前对其进行性能测试确认阀门能满足使用要求再投入使用。

8.阀门长期存放时应定期检查，对外露的加工表面须更换防锈油，并清除表面的污垢和铁锈。

9.阀门在故障维修时应保证管道中已卸压，注意禁止任何管道中带有压力情况下对阀门本体进行维修。

九、运输和保管(1)产品应贮存在通风干燥地方，相对湿度不大于80%的室内，空气中不应含有腐蚀阀门的有害杂质。

(2)阀门在未安装前尽量不要打开包装，以免垃圾杂物进入阀内造成泄漏。

（3）阀门在运输过程应固定牢固，并有防雨，防雪措施，避免雨、雪直接袭淋。

十、质量保证阀门质量保证期按合同要求。

阀门在质量保证期内发生问题，由制造厂制造原因引起的质量问题，阀门的修理更换及发生的费用由制造厂承担。

由使用方使用不当引起的质量问题，阀门的修理更换及发生的费用由使用方负责。

十一、服务承诺瑞安川仪公司始终秉承“诚实守信、勤勉尽责、务实创新”的价值观理念去经营企业和谐有序发展。

以“质量为根、诚信为本”的经营理念去用心服务于每一个客户，为客户提供最优质的产品和服务。

我们诚挚地欢迎各界朋友来我公司考察指导，进行技术交流合作。

希望通过交流，瑞安川仪产品将成为您最好的选择。

合集下载

金属密封球阀使用说明书

金属密封球阀使用说明书

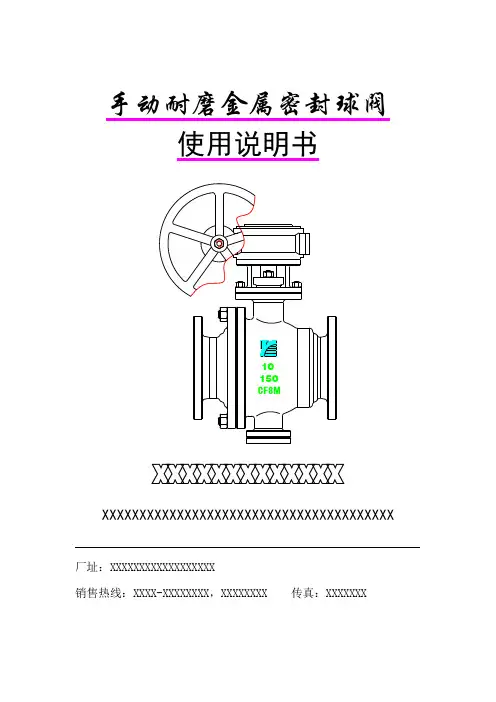

手动耐磨金属密封球阀使用说明书XXXXXXXXXXXXX XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX厂址：XXXXXXXXXXXXXXXXXX销售热线：XXXX-XXXXXXXX，XXXXXXXX 传真：XXXXXXX一．概述我厂生产各种金属硬密封球阀，固定金属硬密封球阀是其中的一种。
