常用电子元器件的选用与检测目录1

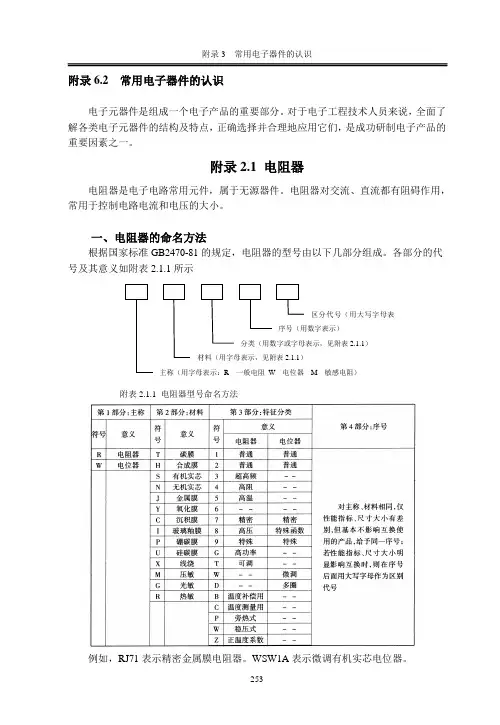

附录6.2 常用电子器件的认识电子元器件是组成一个电子产品的重要部分。

对于电子工程技术人员来说，全面了解各类电子元器件的结构及特点，正确选择并合理地应用它们，是成功研制电子产品的重要因素之一。

附录2.1 电阻器电阻器是电子电路常用元件，属于无源器件。

电阻器对交流、直流都有阻碍作用，常用于控制电路电流和电压的大小。

一、电阻器的命名方法根据国家标准GB2470-81的规定，电阻器的型号由以下几部分组成。

各部分的代号及其意义如附表2.1.1所示附表2.1.1 电阻器型号命名方法例如，RJ71表示精密金属膜电阻器。

WSW1A 表示微调有机实芯电位器。

序号（用数字表示） 主称（用字母表示：R 一般电阻 W 电位器 M 敏感电阻）材料（用字母表示，见附表2.1.1） 分类（用数字或字母表示，见附表2.1.1） 区分代号（用大写字母表二、电阻器的分类及特点电阻器种类繁多。

按结构形式可分为：固定数值电阻和可变电阻器（又称电位器）。

按材料可分为：薄膜类、合金类、合成类和敏感类等。

电阻器按功率规格可分为：l /16、l /8、1/4、1/2、l、2、5、10、25、50、100 W等。

按误差范围可分为：普通型（± 5 %、± 10 %、± 20 %等）和精密型（± 2 %、± l %、± 0.5 % 等）。

1．薄膜类在玻璃或陶瓷基体上沉积一层碳膜、金属膜、金属氧化膜等形成电阻薄膜，膜的厚度一般在几微米以下。

（1）金属膜电阻（型号：RJ）。

在陶瓷骨架表面，经真空高温或烧渗工艺蒸发沉积一层金属膜或合金膜。

其特点是：精度高、稳定性好、噪声低、体积小、高频特性好。

且允许工作环境温度范围大（-55 ~ +125℃）、温度系数低（(50～100)×10-6 /℃）。

目前是组成电子电路应用最广泛的电阻器之一。

常用额定功率有1/8W、1/4W、1/2W、1W、2W等，标称阻值在10 Ω～10 MΩ之间。

第二章常用电子元件的标志方法与选用第一节电阻元件的标志方法电阻元件的标志方法主要有三种：直标法、文字符号法、色标法。

一、直标法是利用阿拉伯数字和单位符号在电阻器的表面直接标出电阻的电阻值和允许误差的方法。

如图2-1-1图2-1-1直标法中用Ω、KΩ、MΩ这些符号表示电阻阻值的单位，分别表示欧姆、千欧姆、兆欧姆。

二、文字符号法是利用阿拉伯数字及字母符号的组合来表示阻值、允许误差的方法。

1.文字符号表示单位：其意义见表2-1-1表2-1-12.数字与文字符号组合的意义：文字符号R、K、M之前的数字表示整数位阻值；文字符号R、K、M之后的数字表示小数位阻值。

例如：R10表示0.1Ω；1R0表示1Ω；1K0表示1千欧姆；5K6表示5.6千欧姆等。

三、色标法（色环法）四色环两位有效数字标志法：电阻器用四条色环表示阻值与误差，称为四色环法。

其意义为：前三条色环标明两位有效数字及倍率，最后一条色带表示允许偏差。

色带与阻值关系如表2-1-2。

例如：四条色环为红、红、黄、银，则表示阻值为220KΩ、允许偏差±10%。

对于第三条色带，还以采用简便读法：上例中第三条色带为黄色，即可判定该电阻值为几百几十KΩ。

第二节电阻的选用一、电阻的分类电阻的种类很多，概括起来，可分为固定电阻和可调电阻（电位器）两大类。

常用固定电阻的标志符号见表2-2-1。

二、电阻的选用一般，无线电而言对于电阻的选用无特别的要求，绝大多数情况下，用1/8W 的小型电阻就可以了。

在小型电阻中，以碳膜电阻和金膜电阻常见。

大于2W的电阻，就要选用线绕电阻。

使用前所有的电阻都要用万用表校测一次，看阻值是否正确。

第三节电容元件的标志方法电容元件的标志方法主要有两种：直标法、文字符号法。

一、直标法是利用阿拉伯数字和单位符号在电容器的表面直接标出电容的电容值和允许误差的方法。

如图2-3-1图2-3-1直标法中用pF、uF、F这些字母表示电容的容量单位为皮法、微法、法拉。

常用电子元器件的测量方法摘要：电阻，电感，电容这三类元件，在电子电路中占有非常重要的位置，几乎在所有的电子电路中都存在。

本文介绍了测量这三种元件的主要性能指标，判断常见故障的方法。

关键词：电阻；电容；电感；测量；万用表1引言元器件是组成电子产品的基本要素，元器件的性能和质量直接影响电子产品的性能和质量。

电子元器件是电子产品的基本材料。

电阻、电感、电容等是整机电路常用的元器件，在电路中占有重要的位置。

2电阻器电阻器f简称电阻1是电子设备中应用最广泛的元件之一，在电路中起限流、分流、降压、负载、与电容配合作滤波及阻抗配等作用。

2．1电阻器的测量概述用万用表欧姆挡测量电阻的方法是：选挡——拨功能开关到”n”挡位，量程开关至合适挡；调零；测阻。

比较简单的方法是：用欧姆表、电阻电桥和万用表的欧姆挡直接测量，也可以测量电阻的电流和电压，再由欧姆定律计算出电阻。

电阻的质量判别方法如下：观看电阻器引线有无折断及外壳烧焦现象。

当用万用表n挡测量电阻阻值时，合格的电阻值应稳定在允许的误差范嗣内，如果超出误差范围或阻值不稳定，则不能选用。

根据”电阻器质量越好，其噪声电压越小”的原理，使用”电阻噪声测量仪”测量电阻噪声，判别电阻质量的好坏。

2．2固定电阻器的测量2．2．1独立电阻的测量直接测量：在使用万用表测量电阻器时要注意，手不能同时接触电阻器的两条引脚，以免将人体电阻并联至被测电阻，测试测量技术影响测量的准确性。

选择指针尽可能靠中间的量程来测量，选好量程后再对该量程调零。

阻值在1Kn 以内的电阻受周围电路的影响较小，1Kn 以上的电阻值其他元器件影响较大。

若测出的数值误差较大，只能作为参考；如果要精确些，町采用两次测量法，即将表笔对调一次，这样可以排除PN结及电解电容的影响。

替代测量：如果怀疑被测电阻开路，而且其值正好与万用表某一电流呈现的内阻相当，这时可用电流挡的内阻充当这个被怀疑的电阻。

方法是直接将万用表的两个表笔(电流挡)搭在被怀疑的电阻上，使用的量程由被测电阻阻值和万用表而定。

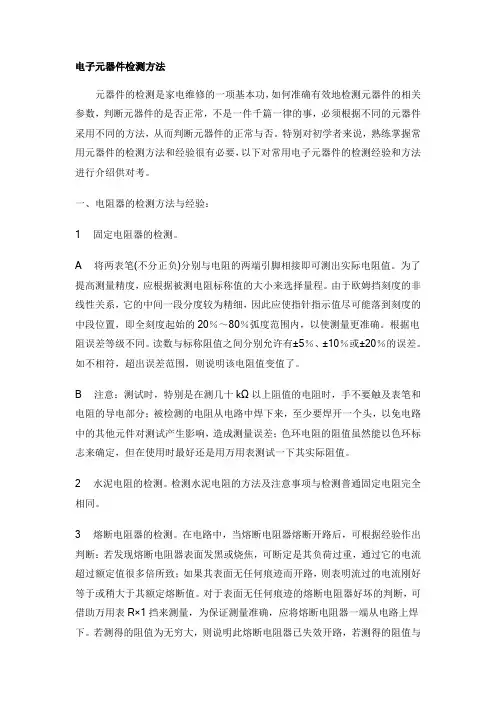

电子元器件检测方法元器件的检测是家电维修的一项基本功，如何准确有效地检测元器件的相关参数，判断元器件的是否正常，不是一件千篇一律的事，必须根据不同的元器件采用不同的方法，从而判断元器件的正常与否。

特别对初学者来说，熟练掌握常用元器件的检测方法和经验很有必要，以下对常用电子元器件的检测经验和方法进行介绍供对考。

一、电阻器的检测方法与经验：1 固定电阻器的检测。

A 将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。

为了提高测量精度，应根据被测电阻标称值的大小来选择量程。

由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。

根据电阻误差等级不同。

读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。

如不相符，超出误差范围，则说明该电阻值变值了。

B 注意：测试时，特别是在测几十kΩ以上阻值的电阻时，手不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试产生影响，造成测量误差；色环电阻的阻值虽然能以色环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。

2 水泥电阻的检测。

检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同。

3 熔断电阻器的检测。

在电路中，当熔断电阻器熔断开路后，可根据经验作出判断：若发现熔断电阻器表面发黑或烧焦，可断定是其负荷过重，通过它的电流超过额定值很多倍所致；如果其表面无任何痕迹而开路，则表明流过的电流刚好等于或稍大于其额定熔断值。

对于表面无任何痕迹的熔断电阻器好坏的判断，可借助万用表R×1挡来测量，为保证测量准确，应将熔断电阻器一端从电路上焊下。

若测得的阻值为无穷大，则说明此熔断电阻器已失效开路，若测得的阻值与标称值相差甚远，表明电阻变值，也不宜再使用。

在维修实践中发现，也有少数熔断电阻器在电路中被击穿短路的现象，检测时也应予以注意。
