建筑给排水节能设计问题浅谈
摘要：建筑给排水的节能设计是当前的一个热点话题，笔者结合多年的实践
经验，从实证水压的利用、给水系统的设计以及热水系统的节能措施分析了建筑
给排水的节能设计，具有较强的现实指导意义，可为广大设计人员参考。

关键词：建筑工程、给排水、节能设计
据相关部门统计，新世纪以来，我国城市缺水范围不断扩大，缺水程度不断
加剧，全国670座建制城市中有400座不同程度的缺水，110座严重缺水，正常
年份全国城市缺水6O亿万m3。据不完全统计，我国由于缺水所造成的经济损
失每年都达到数百亿之巨。面对缺水的现状，节约用水已成为我国的基本国策。
因此，建筑的节能问题也必须引起高度重视。

1 充分利用市政水压
自来水管网供水范围较大，从经济技术及供水安全性方面考虑，城市管网系
统供水压力一般为15m左右，正常情况下可直供到二层用户用水。目前情况是：
设计部门一般按甲方及市政主管部门的要求，地下室用水由市政管网直供，其它
用水均需楼内自行加压供给，这显然没有充分利用市政水压，从节能角度考虑是
对能量的一种浪费。针对这一问题，设计部门应与市政主管部门充分沟通，准确
掌握建筑周边市政资料，在满足用户用水量、水压安全性基础上，在市政水压直
供范围内尽量直供。

当自来水压力能满足用户用水要求时，增压泵处于休眠状态；当出现用水高
峰时，自来水压力达不到用户用水压力，水泵可以在自来水水压的基础上叠加增
压，差多少补多少，这样充分利用了管网的余压。该种系统的优点有：(1)节能
效果明显，节约能耗显著，节能达到30％以上；(2)采用变频泵可以适合不同流
量、压力变化；(3)自动排气、补气、不产生负压，对自来水管网无影响；(4)采
用不锈钢系统解决了二次污染。此系统在某些城市的多层建筑供水中已开始广泛
应用。

2 给水系统
2.1 合理的供水分区及供水系统的选用
2.1.1 合理确定供水分区
在满足使用要求的前提下,充分利用市政压力供水。高层建筑的供水系统应
进行分区,分区减压阀的设置,从节能方面考虑,尽量不串联设置,单个减压阀减压
值不宜过大,可调式减压阀压差不>0.4MPa ,比例式减压阀减压比不宜> 3 ∶1。在
超过本值时宜增设供水泵组,减少同一泵组供水范围,减少能耗的浪费。同时,推荐
支管减压作为节水节能的重要措施,推荐支管的工作压力限值为0.15MPa ,静水压
力限值为0.25MPa ,压力超过限值时,采取减压措施。
2.1.2 供水方式
1) 常速泵组+ 高位水箱叠压供水。在常速水泵前加设稳流罐及负压消除器,
直接将市政管网水加压至高位水箱,上行下给供水,压力不足的部位采用叠压或变
频装置供水。

2) 小容量高位水箱与管网叠压联合供水。在用水量大时,采用叠压供水,同时,
部分水转输至屋面小水箱,在用水量小时,采用屋面小水箱+低功率管道泵供水。

3) 各种不同供水系统的组合使用。由于变频系统的小流量效率低,将不同用
水高峰期的组合楼盘用水量小的部分采用水箱,其余部分采用变频的供水方式,以
避免水泵在低效段工作。

2.2 合理应用变频供水设备
1）变频系统主要有恒压变量变频及变压变量变频两种,有条件时应尽量将恒
压点移至最不利用水点附近,形成变压变量系统,较为节能。

2）变频技术实现节能是有前提的。目前变频一般改变频率,频率最小可变为
25Hz ,即转速最低应维持50 %以上,一般离心泵运行的高效区流量范围为(1~ 0.15)
Q。在供水曲线低于上述限制区段时,应设置稳压泵,对于极小供水流量持续时间
较长时,还应增设气压罐。供水H = △Z + SQ2 ,对于供水高程区间较大时,节能越
不明显,因此适当分区是必要的。

3）在变频供水装置中,水泵的选用十分重要。应让水泵基本在高效区运行,
选用Q- H 特性曲线随流量的增大,扬程逐渐下降的曲线,在额定转速时的工作点,
应位于高效区的末端。泵组宜多台运行。对于用水量不大的单体建筑可选三台,
一台变频、一台工频、一台备用轮换工作。每台泵流量按设计流量的60 %选择。
对于小区集中供水,可采用大泵、中泵多台并联并配夜间小泵(单台主泵的1/ 3 ~1/
2) 加气压罐组合供水,在运行过程中根据用水量随时调整。对于冷却塔补水等有
规律的供水,可在变频装置中结合配置工频泵供水。

4）变频供水装置采用厂家的成套产品应进行核对,不能简单的核对流量和扬
程,应根据实际使用情况,对成套产品按设计要求作合理的调整。

2.3 合理应用叠压供水设备
1）叠压供水设备因能充分利用市政管网的压力所以节能,但基本没有储备水
量,在市政管网条件好时,优先使用。而且,对于间歇式供水的单位,有水质的优势。
由于受市政供水条件制约,供水管网经常停水及水压波动大的地区不能使用,目前
应用本技术尚需经当地供水部门的同意。
2）叠压供水设备设计选泵时应明确市政管网可利用的水压,否则水泵的低效
工作更严重,反而变成耗能产品。同时,应校核在泵组进水口工作压力波动范围内,
主泵宜均在高效区运行。

2.4节水器具及仪表的采用
1）生活用水器具均应采用节水型卫生器具,其产品的技术性能应符合国家城
镇建设行业标准《节水型生活用水器具》CJ 164 - 2002 的要求,不应选用违反强
制性技术标准条文规定的生活用水器具。

2）管材选用时应考虑安全卫生、经济可靠、施工便捷,应考虑综合效益,特别
是经济性不应只考虑第一次投资,还应考虑使用过程的运行费用。采用新型管材,
减少漏水可能,延长使用寿命,同时,减少阻力损耗及热损失,也可达到节能、节水的
目的。公共卫生间推荐使用非接触水嘴和便器冲洗阀( 感应式、脚踏式等) ,尽量
不采用无控制,长流水的花管小便槽。公共浴室、淋浴间等推荐刷卡用水,冷热水
应采用单把调温龙头,有条件的地方,可采用高位混和水箱供水。

3）用水设备安装水表等计量设备,是节水的重要措施之一。有条件直接进行
一户一表的改造。水表应设置使用期限。现有远传可控水表,同时具备了抄表、
阀控和预付费功能,并可通过银行进行收费管理,可以有效解决自来水公司管理、
抄表、收费等管理需求,可使用于智能化小区及自来水公司一户一表改造。

3 热水系统的节能措施
3.1热水循环
当代集中供热的热水供应系统基本采用立管循环系统，但在设计时需注意以
下四点：(1)循环系统应尽量设计成同程式，避免采用异程式，以防止出现循环
水流短路，造成远冷近热，弓f起无效冷水量；(2)冷热水起点压力相同，但热水
经换热器有水头损失，且相同流速下，热水管水头损失较冷水管大，在进行冷热
水管计算时，适当放大热水管管径，减小热水管道水头损失，尽量保证冷热水供
水系统在配水点处有相同的水压，减小用水时调节阀门的时间，节约能耗；(3)
对于集中供热的建筑，当部分用水点较分散且远离供水设备时，这部分用水点宜
采用局部加热设备，以减小供水管道的长度，减少热损失；(4)对于设置分区给
水系统的高层建筑，除在分区上冷热水压一致外，在同一个分区内热水出水点压
力应适当控制，宜控制在25m以下，超过30m时宜设置支管减压阀，避免热水
的超压出流，节约热量。

3.2 太阳能
利用太阳能制备生活热水，既节约能源又保护环境。多层居住建筑太阳能宜
分散设置，在楼梯间公共部位设管道井，各户的太阳能进出水管均设在管井中，
每户的太阳能集热板热水箱设置在屋面。阴雨天无法使用太阳能时，热水由设在
室内的燃气热水器补充。
对于高层住宅除上部几层可以设置分散的太阳能热水器外，其它层不宜采用
分散设置太阳能，应采用集中供热的太阳能热水系统。高层建筑太阳能的利用有
直接利用和间接利用：直接利用是把整个屋面均布置成几组串连集热的太阳能聚
热板，在楼梯间顶部设水箱间，热水箱内设电辅助加热设备，热水采用上供下回，
循环泵设置在水箱间；间接利用是太阳能板集中设置在屋面或与景观相结合，设
置在小区内的道路架空间上面，换热器热水箱设在地下室设备问内，制备好的热
水再用变频泵送到各用户。当太阳能不足时，用燃气式电能辅助加热。

合集下载

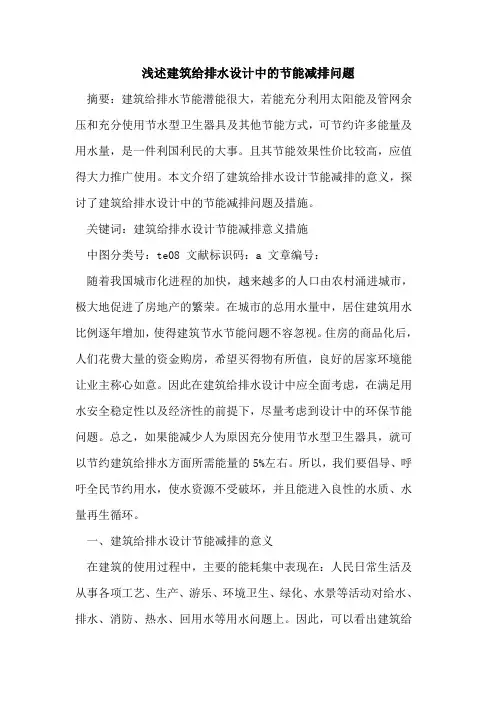

建筑给排水设计中的节能减排问题

建筑给排水设计中的节能减排问题

浅述建筑给排水设计中的节能减排问题摘要：建筑给排水节能潜能很大，若能充分利用太阳能及管网余压和充分使用节水型卫生器具及其他节能方式，可节约许多能量及用水量，是一件利国利民的大事。

且其节能效果性价比较高，应值得大力推广使用。

本文介绍了建筑给排水设计节能减排的意义，探讨了建筑给排水设计中的节能减排问题及措施。

关键词：建筑给排水设计节能减排意义措施中图分类号：te08 文献标识码：a 文章编号：随着我国城市化进程的加快，越来越多的人口由农村涌进城市，极大地促进了房地产的繁荣。

在城市的总用水量中，居住建筑用水比例逐年增加，使得建筑节水节能问题不容忽视。

住房的商品化后，人们花费大量的资金购房，希望买得物有所值，良好的居家环境能让业主称心如意。

因此在建筑给排水设计中应全面考虑，在满足用水安全稳定性以及经济性的前提下，尽量考虑到设计中的环保节能问题。

总之，如果能减少人为原因充分使用节水型卫生器具，就可以节约建筑给排水方面所需能量的5%左右。

所以，我们要倡导、呼吁全民节约用水，使水资源不受破坏，并且能进入良性的水质、水量再生循环。

一、建筑给排水设计节能减排的意义在建筑的使用过程中，主要的能耗集中表现在：人民日常生活及从事各项工艺、生产、游乐、环境卫生、绿化、水景等活动对给水、排水、消防、热水、回用水等用水问题上。

因此，可以看出建筑给排水的科学节能节水设计，在实现建筑的经济效益方面占有重要的比例。

同时，据有关资料显示我国人均水资源占有量仅仅相当于世界人均水平的1/4，居于世界110 位，被列为世界13 个贫水国之一，建筑给排水设计对于保障我国居民用水，提高水资源的利用率具有一定的现实意义。

但是，目前社会对对于建筑给排水设计的节能、节水问题，重视度仍然不够，还普遍存在认识上的偏差。

在实际设计中经常会出现，各种不合理的设计，进而造成了巨大的能源浪费和经济浪费。

因此，建筑给排水设计人员只有不断的增强节能意识，将节能、节水任务放在设计工作的重要位置上，才能保证高效的能源应用，实现可持续发展。

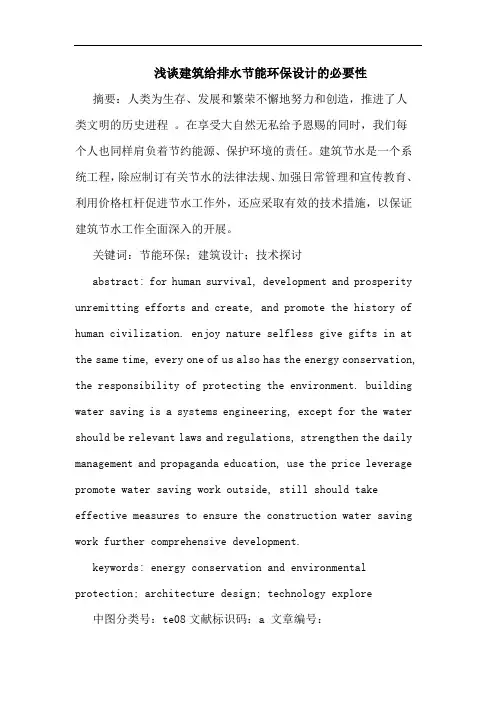

浅谈建筑给排水节能环保设计的必要性
