《模电》复习题库1.某放大电路输入端测量到输入正弦信号电流和电压的峰—峰值分别为5μA和5 mV，输出端接2kΩ电阻负载，测量到正弦电压信号峰—峰值1V，则Av( )A I( )Ap( )；2.一电压放大电路输出端接1kΩ负载电阻时，输出电压为1V，负载电阻断开时，输出电压上升到1.1V。
则该放大电路的输出电阻R。
为（）；答案：1. 46dB 40dB 43dB ；2. R。
=100Ω一、选择判断题1、在绝对零度（0K）时，本征半导体中_______B__ 载流子。
A. 有B. 没有C. 少数D. 多数2、在热激发条件下，少数价电子获得足够激发能，进入导带，产生_____D____。
A. 负离子B. 空穴C. 正离子D. 电子-空穴对3、半导体中的载流子为___D______。
A. 电子B. 空穴C. 正离子D. 电子和空穴4、N型半导体中的多子是______A___。
A. 电子B. 空穴C. 正离子D. 负离子5、P型半导体中的多子是______B___。
A. 电子B. 空穴C. 正离子D. 负离子6、当PN结外加正向电压时，扩散电流_______A_漂移电流。
A. 大于B. 小于C. 等与7、当PN结外加反向电压时，扩散电流___B_____漂移电流。
A. 大于B. 小于C. 等于8、二极管加正向电压时，其正向电流是由（ A ）。
a：:多数载流子扩散形成 b：多数载流子漂移形成 c：少数载流子漂移形成9、PN结反向电压的数值增加，小于击穿电压时，（C ）。
a：其反向电流增大 b：其反向电流减小 c：其反向电流基本不变10、稳压二极管是利用PN结的（ B ）。
a：单向导电性 b：反向击穿特性 c：电容特性11、二极管的反向饱和电流在20℃时是5μA，温度每升高10℃，其反向饱和电流增大一倍，当温度为40℃时，反向饱和电流值为（C ）。
a：10μA b：15μA c：20μA d：40μA12、变容二极管在电路中使用时，其PN结是BB ）。
《模拟电子技术》期末复习试题及参考答案一、填空题（每空1分，共32分）1、自由电子为（）载流子，空穴为（）载流子的杂质半导体称为（）半导体。
2、PN结的单向导电性，就是PN结正偏时（），反偏时（）。
3、扩展运动形成的电流是（）电流，漂移运动形成的电流是（）。
4、所谓理想二极管就是当其正偏时，结电阻为（），等效成一条直线；当其反偏时，结电阻为（），等效成开断。
5、场效应管的漏极电流I D=( ),所以它是（）控制文件。
6、当温度升高时三极管的集电极电流IC（），电流放大系数β（）。
7、为了提高三极管放大电路的输入电阻，采用（）负反馈。
为了稳定输出电流，采用（）负反馈。
8、负反馈使放大电路增益（），但（）增益稳定性。
9、（）称为负反馈深度，其中F=( ),称为（）。
10、差模信号是大小（），极性（），差分电路不抑制（）漂移。
11、甲乙类互补功率放大器，可以消除（）类互补功率（）失真。
12、用低频信号去改变高频信号的（）称为调幅，高频信号称为（）信号。
13、当频率升高时，晶体管电流放大系数（）共基极电路比共射极电路的高频特性（），fδ=（）fβ14、振荡电路的平衡条件是（），正反馈才能保证振荡电路的（）。
15半波整流电路电阻负载时，理想二极管承受的最高反压是（）。
二、选择题（每空2分，共30分）1、三端集成稳压器CW7906的输出电压是（）A -6VB -9vC -12v2、测得某电路中三极管各极电位分别是3V、2.3V、12V则三极管的三个电极分别是（），该管是（）型。
A (E、B、C) B(B、C、E) C(B、E、C) D(PNP) E(NPN)3、共射极放大电路的交流输出波形上半周失真时为（）失真。
共射极放大电路的交流输出波形下半周失真时为（）失真。
A 饱和B 截止C交越D频率4、差分放大电路是为了（）而设置的。
A稳定Au B放大信号 C抑制零点漂移5、K MCR是差分放大电路的一个主要技术指标，它反映放大电路（）能力。
模电期末复习题答案1. 半导体二极管的正向导通电压一般为多少？答：半导体二极管的正向导通电压一般为0.7V。
2. 共发射极放大电路中，集电极电流与基极电流的关系是什么？答：在共发射极放大电路中，集电极电流Ic与基极电流Ib的关系为Ic = βIb，其中β为晶体管的直流电流放大倍数。
3. 什么是差分放大电路的共模抑制比？答：差分放大电路的共模抑制比（CMRR）是指差分放大电路对差模信号的放大倍数与对共模信号放大倍数的比值，它反映了差分放大电路抑制共模信号的能力。
4. 运算放大器的开环增益和闭环增益有何不同？答：运算放大器的开环增益是指在没有反馈的情况下，运算放大器的输入信号与输出信号之间的增益；而闭环增益是指在有反馈的情况下，运算放大器的输入信号与输出信号之间的增益。
闭环增益通常远小于开环增益。
5. 什么是理想运算放大器？答：理想运算放大器是指在理论上具有无限大的开环增益、无限大的输入阻抗、无限小的输出阻抗、无限宽的带宽和零输入失调电压的运算放大器。
6. 场效应管的工作原理是什么？答：场效应管的工作原理是通过改变栅极电压来控制源极和漏极之间的导电沟道，从而控制漏极电流的大小。
7. 什么是负反馈放大电路？答：负反馈放大电路是指将放大器的输出信号的一部分或全部以反相的方式送回到输入端，以减小输出信号的放大倍数，从而提高放大器的稳定性和线性度。
8. 什么是波特图？答：波特图是频率响应的图形表示，它显示了系统增益的对数（以分贝为单位）与频率（以对数刻度）之间的关系，以及相位与频率之间的关系。
9. 什么是锁相环？答：锁相环是一种电子电路，能够锁定输入信号的相位并生成一个与输入信号同相位的输出信号，常用于频率合成、调制解调和时钟恢复等应用。
10. 什么是调制和解调？答：调制是指将信息信号（如音频或视频信号）与高频载波信号结合的过程，以便于在信道中传输；解调则是将调制信号中的信息信号从载波信号中提取出来的过程。

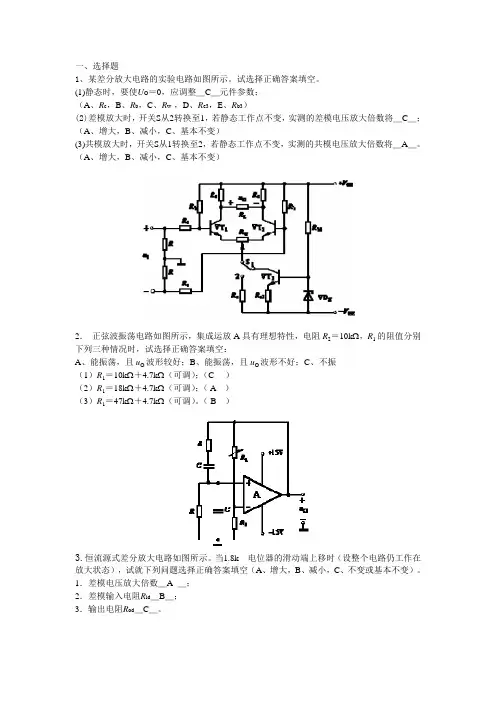

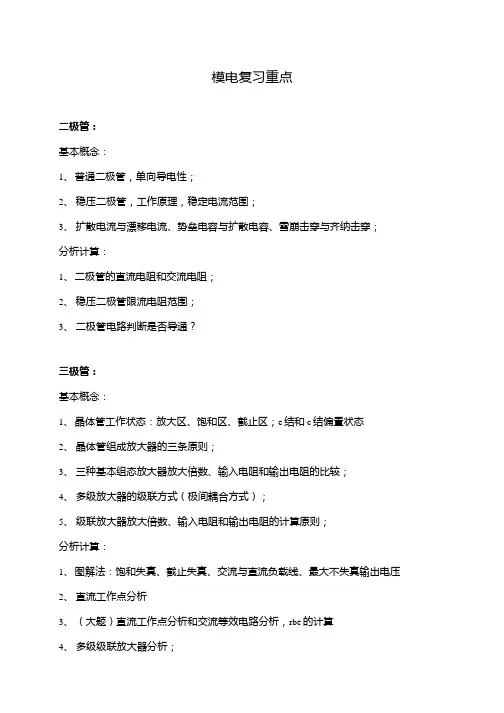

模电复习重点二极管：基本概念：1、普通二极管，单向导电性；2、稳压二极管，工作原理，稳定电流范围；3、扩散电流与漂移电流、势垒电容与扩散电容、雪崩击穿与齐纳击穿；分析计算：1、二极管的直流电阻和交流电阻；2、稳压二极管限流电阻范围；3、二极管电路判断是否导通？三极管：基本概念：1、晶体管工作状态：放大区、饱和区、截止区；e结和c结偏置状态2、晶体管组成放大器的三条原则；3、三种基本组态放大器放大倍数、输入电阻和输出电阻的比较；4、多级放大器的级联方式（极间耦合方式）；5、级联放大器放大倍数、输入电阻和输出电阻的计算原则；分析计算：1、图解法：饱和失真、截止失真、交流与直流负载线、最大不失真输出电压2、直流工作点分析3、（大题）直流工作点分析和交流等效电路分析，rbe的计算4、多级级联放大器分析；场效应管：基本概念：1、场效应管工作区：恒流区（饱和区）、可变电阻区（线性区）、截止区、击穿区2、场效应管放大器与晶体管放大器比较，优缺点；分析计算：1、场效应管放大器交流等效电路分析2、场效应管放大器和晶体管放大器级联放大器集成运放：基本概念：1、集成运算放大器的四个组成部分（输入级、中间级、输出级和电流源）；2、电流源在集成运放中的两个主要作用；3、差动放大器只放大差模信号，抑制共模信号，可以有效克服零点漂移分析计算：1、差动放大器分析（单端输出、双端输出）；2、电流源电路（镜像、比例、微电流）3、互补对称型射极跟随器：如何抑制交越失真；优点：输出电阻小，输出大的信号电压和电流4、集成运算放大器的组成结构分析频率响应：基本概念：1、线性失真与非线性失真的区别；2、在低频区放大器放大倍数下降的主要因素：耦合电容与旁路电容3、在高频区放大器放大倍数下降的主要因素：极间电容与负载电容4、共射、共基和共集放大器高频特性的比较；5、多级放大器的上限频率、下限频率和带宽分析计算1、根据波特图求增益、附加相移、增益下降率等反馈放大器：基本概念：1、反馈的定义；2、负反馈对放大器性能的改善（四点）3、电压和电流负反馈对输出电阻的影响，串联和并联负反馈对输入电阻的影响4、相位裕度和幅度裕度5、基本消振方法分析计算：1、反馈的判断：正负反馈的判断，交流和直流反馈的判断，电压和电流反馈的判断，并联和串联反馈的判断2、深度负反馈条件下，负反馈放大器的分析，包括运放构成的负反馈放大器，分立元件构成的单级和多级负反馈放大器3、放大器稳定性的判断4、开环和闭环情况下负反馈放大器的分析运算电路：基本概念：1、滤波器的分类与应用场合2、运算电路和比较器电路中运放工作状态的不同3、虚短和虚断分析计算1、运算电路的分析（加法、减法、积分、微分、指数、对数、乘法、除法）2、根据表达式设计运算电路3、根据运算电路分析运算关系式4、简单比较器和迟滞比较器的电路结构、基本特性、门限电压、高低电平5、窗口比较器的结构和特性6、单运放驰张振荡器的电路结构、周期功率放大器和直流电源电路：基本概念：1、功率放大器的特点（与小信号放大器比较）2、功率放大器的工作状态（A类、B类、C类、AB类）3、低频功率放大器大多采用B类工作，高频功率放大器采用C类工作分析计算：1、A类功率放大器和互补跟随B类功率放大器的负载功率、效率和电源功率;2、常用整流电路分析（半波整流、全波整流、桥式整流）期末考试题型:1、考试形式：闭卷；2、共4道大题，满分100分。
