步进电机的开环操控和闭环操控一、步进电机的开环操控1、步进电机开环伺服体系的通常构成图1 步进电机开环伺服体系步进电动机的电枢通断电次数和各相通电次第抉择了输出角位移和运动方向，操控脉冲分配频率可结束步进电动机的速度操控。
因而，步进电机操控体系通常选用开环操控办法。
图为开环步进电动机操控体系框图，体系首要由操控器、功率拓展器、步进电动机等构成。
2、步进电机的操控器1、步进电机的硬件操控步进电动机在—个脉冲的效果下，转过一个相应的步距角，因而只需操控必定的脉冲数，即可准确操控步进电动机转过的相应的视点。
但步进电动机的各绕组有必要按必定的次第通电才干准确作业，这种使电动机绕组的通断电次第按输入脉冲的操控而循环改动的进程称为环形脉冲分配。
结束环形分配的办法有两种。
一种是核算机软件分配，选用查表或核算的办法使核算机的三个输出引脚顺次输出满意速度和方向恳求的环形分配脉冲信号。
这种办法能充沛运用核算机软件资本，以削减硬件本钱，分外是多相电动机的脉冲分配更闪现出它的长处。
但因为软件作业会占用核算机的作业时刻，因而会使插补运算的总时刻添加，然后影响步进电动机的作业速度。
另一种是硬件环形分配，选用数字电路树立或专用的环形分配器材将接连的脉冲信号经电路处理后输出环形脉冲。
选用数字电路树立的环形分配器通常由分立元件（如触发器、逻辑门等）构成，特征是体积大、本钱高、可靠性差。
2、步进电机的微机操控：现在，伺服体系的数字操控大都是选用硬件与软件相联络的操控办法，其间软件操控办法通常是运用微机结束的。
这是因为依据微机结束的数字伺服操控器与仿照伺服操控器比照，具有下列长处：（1）能显着地降低操控器硬件本钱。
速度更快、功用更新的新一代微处理机不断涌现，硬件费用会变得很廉价。
体积小、分量轻、耗能少是它们的一同长处。
（2）可显着改进操控的可靠性。
集成电路和大计划集成电路的均匀无缺点时（MTBF）大大善于分立元件电子电路。
（3）数字电路温度漂移小，也不存在参数的影响，安稳性好。
hall闭环步进电机方法（最新版3篇）《hall闭环步进电机方法》篇1Hall 闭环步进电机方法是一种控制步进电机的方法，通过使用Hall 传感器来检测电机的转子位置，从而实现闭环控制。
该方法的基本工作原理是将Hall 传感器安装在电机的定子上，定子产生的磁场可以感应到转子上的磁场，从而产生一个电压信号，该信号可以用来检测转子的位置。
在Hall 闭环步进电机方法中，需要对电机的参数进行设置和调试，以确保控制效果的稳定性和精度。
具体步骤包括：1. 初始化参数：在接线之前，先对控制卡和步进电机进行初始化参数设置。
在控制卡上，需要选择控制方式、清零参数、设置使能信号默认关闭、保存状态等。
在步进电机上，需要设置控制方式、使能控制方式、编码器信号输出的齿轮比、控制信号与电机转速的比例关系等。
2. 设置控制模式：根据需要选择开环控制或闭环控制模式。
开环控制模式简单易用，但是控制精度较低，适用于对控制精度要求不高的场合。
闭环控制模式可以提高控制精度，但是需要额外的硬件和软件支持。
3. 调试控制参数：根据电机的工作要求和实际负载情况，对控制参数进行调试。
包括调整电机的转速、加速度、减速度等参数，以达到所需的控制效果。
4. 测试控制效果：在实际工作中，需要对控制效果进行测试和调试，以确保控制效果的稳定性和精度。
可以通过电机的运动轨迹、速度和位置等参数来评估控制效果，并对控制参数进行调整和优化。
总之，Hall 闭环步进电机方法是一种常用的控制步进电机的方法，需要对电机的参数进行设置和调试，以确保控制效果的稳定性和精度。
《hall闭环步进电机方法》篇2Hall 闭环步进电机方法是一种基于Hall 传感器的步进电机控制技术。
该方法通过在电机上安装Hall 传感器来检测转子位置，从而实现对电机的精确控制。
具体来说，该方法包括以下步骤：1. 初始化参数：在接线之前，先对控制卡和步进电机进行初始化参数设置。
在控制卡上，选择好控制方式，将参数清零，并让控制卡上电时默认使能信号关闭，将此状态保存，确保控制卡再次上电时即为此状态。

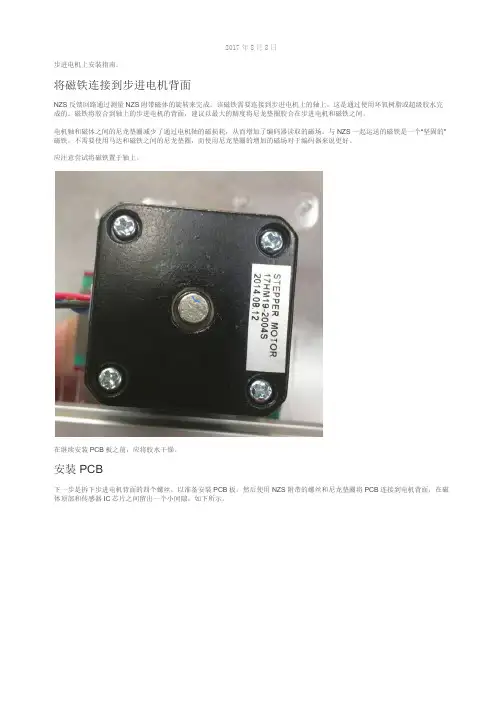

2017年8月8日步进电机上安装指南。
将磁铁连接到步进电机背面NZS反馈回路通过测量NZS附带磁体的旋转来完成。
该磁铁需要连接到步进电机上的轴上。
这是通过使用环氧树脂或超级胶水完成的。
磁铁将胶合到轴上的步进电机的背面，建议以最大的精度将尼龙垫圈胶合在步进电机和磁铁之间。
电机轴和磁体之间的尼龙垫圈减少了通过电机轴的磁损耗，从而增加了编码器读取的磁场。
与NZS一起运送的磁铁是一个“坚固的”磁铁，不需要使用马达和磁铁之间的尼龙垫圈，而使用尼龙垫圈的增加的磁场对于编码器来说更好。
应注意尝试将磁铁置于轴上。
在继续安装PCB板之前，应将胶水干燥。
安装PCB下一步是拆下步进电机背面的四个螺丝，以准备安装PCB板。
然后使用NZS附带的螺丝和尼龙垫圈将PCB连接到电机背面，在磁体顶部和传感器IC芯片之间留出一个小间隙，如下所示。
请注意，不同的步进电机可能需要不同长度的螺丝将NZS连接到电机。
该套件配有40mm长的螺丝，但如果您需要不同长度的螺丝，请联系我们，我们将尝试为您获得适合您的电机的长度螺丝。
PCB设计布局应具有螺钉头的间隙，但是我们建议将尼龙垫圈放置在PCB的顶部，如下所示。
连接电源蓝色螺丝端子用于电机电源连接，该电源通常为12V或24V，不应超过40V。
电源连接的正极端子最靠近安装螺钉，负极最靠近电容器壳体。
请注意，反接电机功率的极性接线会使电路板发生故障。
电机连接NZS设计用于双相电机，即带4线的步进电机。
步进电机上的四根电线内部连接两组线圈，如下所示：通过使用欧姆计确定哪些导线是简单的方法，如果两根导线之间有电阻，则两条导线连接到A或B线圈。
NZS的接线应如下图所示。
无论哪个线圈（A或B）连接到NZS上的两个端子上，线圈接线方向如固件将检测到这样，并纠正反向电机接线。
NZS包括一些压接端子和连接器，用于连接您的步进电机，如果您选择使用它们。
接线到斜坡控制器接下来的步骤是将NZS连接到控制器，假设您的控制器使用Step Sticks（如下所示的绿色模块），如下所示的Ramps控制器。

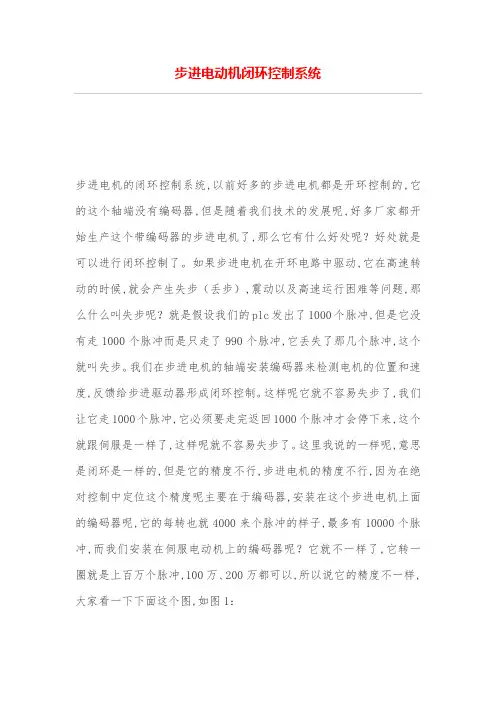

步进电动机闭环控制系统
步进电机的闭环控制系统,以前好多的步进电机都是开环控制的,它的这个轴端没有编码器,但是随着我们技术的发展呢,好多厂家都开始生产这个带编码器的步进电机了,那么它有什么好处呢？好处就是可以进行闭环控制了。
如果步进电机在开环电路中驱动,它在高速转动的时候,就会产生失步（丢步）,震动以及高速运行困难等问题,那么什么叫失步呢？就是假设我们的plc发出了1000个脉冲,但是它没有走1000个脉冲而是只走了990个脉冲,它丢失了那几个脉冲,这个就叫失步。
我们在步进电机的轴端安装编码器来检测电机的位置和速度,反馈给步进驱动器形成闭环控制。
这样呢它就不容易失步了,我们让它走1000个脉冲,它必须要走完返回1000个脉冲才会停下来,这个就跟伺服是一样了,这样呢就不容易失步了。
这里我说的一样呢,意思是闭环是一样的,但是它的精度不行,步进电机的精度不行,因为在绝对控制中定位这个精度呢主要在于编码器,安装在这个步进电机上面的编码器呢,它的每转也就4000来个脉冲的样子,最多有10000个脉冲,而我们安装在伺服电动机上的编码器呢？它就不一样了,它转一圈就是上百万个脉冲,100万、200万都可以,所以说它的精度不一样,大家看一下下面这个图,如图1：
大家看左边是上位机PLC发出脉冲信号,给这个步进驱动器,它这个步进驱动器有一个偏差计数器,那么PLC给定的这个脉冲数与我们步进电机上面编码器反馈的这个脉冲数相比较,它的差值存到这个偏差计数器里边,然后再进行环形分配,驱动我们的步进电机带动机械设备就形成了闭环,就叫闭环控制,这样呢就把我们以前丢步的问题解决了。
