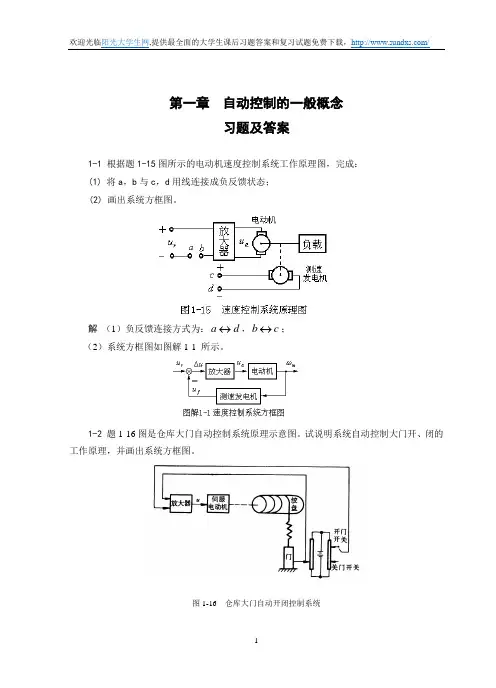

第一章 自动控制的一般概念习题及答案1-1 根据题1-15图所示的电动机速度控制系统工作原理图，完成：(1) 将a ，b 与c ，d 用线连接成负反馈状态；(2) 画出系统方框图。

解 （1）负反馈连接方式为：d a ↔，c b ↔；（2）系统方框图如图解1-1 所示。

1-2 题1-16图是仓库大门自动控制系统原理示意图。

试说明系统自动控制大门开、闭的工作原理，并画出系统方框图。

图1-16 仓库大门自动开闭控制系统解 当合上开门开关时，电桥会测量出开门位置与大门实际位置间对应的偏差电压，偏差电压经放大器放大后，驱动伺服电动机带动绞盘转动，将大门向上提起。

与此同时，和大门连在一起的电刷也向上移动，直到桥式测量电路达到平衡，电动机停止转动，大门达到开启位置。

反之，当合上关门开关时，电动机带动绞盘使大门关闭，从而可以实现大门远距离开闭自动控制。

系统方框图如图解1-2所示。

1-3 图1-17为工业炉温自动控制系统的工作原理图。

分析系统的工作原理，指出被控对象、被控量和给定量，画出系统方框图。

图1-17 炉温自动控制系统原理图解 加热炉采用电加热方式运行，加热器所产生的热量与调压器电压c u 的平方成正比，c u 增高，炉温就上升，c u 的高低由调压器滑动触点的位置所控制，该触点由可逆转的直流电动机驱动。

炉子的实际温度用热电偶测量，输出电压f u 。

f u 作为系统的反馈电压与给定电压r u 进行比较，得出偏差电压e u ，经电压放大器、功率放大器放大成a u 后，作为控制电动机的电枢电压。

在正常情况下，炉温等于某个期望值T °C ，热电偶的输出电压f u 正好等于给定电压r u 。

此时，0=-=f r e u u u ，故01==a u u ，可逆电动机不转动，调压器的滑动触点停留在某个合适的位置上，使c u 保持一定的数值。

这时，炉子散失的热量正好等于从加热器吸取的热量，形成稳定的热平衡状态，温度保持恒定。

总结和习题
内蒙古工业大学信息工程学院自动化系
☝ 第五章 线性系统的频域分析法
习题
绘制开环幅相曲线
总结和习题
内蒙古工业大学信息工程学院自动化系
☝ 第五章 线性系统的频域分析法
习题
绘制对数幅频渐近特性曲线
开环系统Bode图的绘制步骤 开环系统Bode图的绘制步骤 Bode
将开环传递函数表示为典型环节的串联(相乘的形式) 将开环传递函数表示为典型环节的串联(相乘的形式)； 确定各一、二阶环节的交接频率并由小到大标示在对数频率轴上； 确定各一、二阶环节的交接频率并由小到大标示在对数频率轴上； 交接频率并由小到大标示在对数频率轴上 绘制低频段的渐近线。渐近线的斜率取决于积分的个数ν 绘制低频段的渐近线。渐近线的斜率取决于积分的个数ν，等于 20νdB/dec。 处纵坐标等于20lgK 的点， 20νdB/dec。在ω＝1处纵坐标等于20lgK 的点， ω = ν K 时， 纵坐标为0 纵坐标为0。 向右延长最低频段渐近线， 向右延长最低频段渐近线，每遇到一个转折频率改变一次渐近线 斜率；改变的频率取决于该转折频率对应的典型环节的种类。 斜率；改变的频率取决于该转折频率对应的典型环节的种类。 惯性环节，-20dB/dec 振荡环节， 惯性环节， 振荡环节， -40dB/dec 一阶微分环节， 一阶微分环节，+20dB/dec 二阶微分环节，+40dB/dec 二阶微分环节，
总结和习题
内蒙古工业大学信息工程学院自动化系
☝ 第五章 线性系统的频域分析法
习题
绘制开环幅相曲线 解：频率特性为
2 2[1 − 16ω 2 − j10ω ] G ( jω ) = = (2 jω + 1)(8 jω + 1) (1 + 4ω 2 )(1 + 64ω 2 )

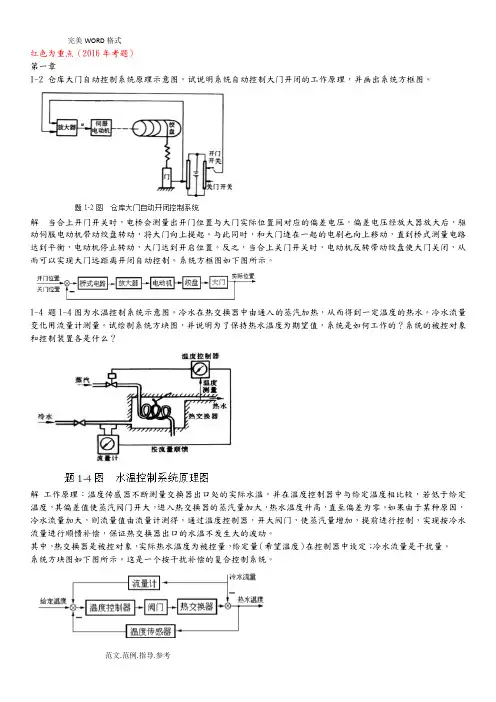

红色为重点（2016年考题）第一章1-2 仓库大门自动控制系统原理示意图。

试说明系统自动控制大门开闭的工作原理，并画出系统方框图。

解当合上开门开关时，电桥会测量出开门位置与大门实际位置间对应的偏差电压，偏差电压经放大器放大后，驱动伺服电动机带动绞盘转动，将大门向上提起。

与此同时，和大门连在一起的电刷也向上移动，直到桥式测量电路达到平衡，电动机停止转动，大门达到开启位置。

反之，当合上关门开关时，电动机反转带动绞盘使大门关闭，从而可以实现大门远距离开闭自动控制。

系统方框图如下图所示。

1-4 题1-4图为水温控制系统示意图。

冷水在热交换器中由通入的蒸汽加热，从而得到一定温度的热水。

冷水流量变化用流量计测量。

试绘制系统方块图，并说明为了保持热水温度为期望值，系统是如何工作的？系统的被控对象和控制装置各是什么？解工作原理：温度传感器不断测量交换器出口处的实际水温，并在温度控制器中与给定温度相比较，若低于给定温度，其偏差值使蒸汽阀门开大，进入热交换器的蒸汽量加大，热水温度升高，直至偏差为零。

如果由于某种原因，冷水流量加大，则流量值由流量计测得，通过温度控制器，开大阀门，使蒸汽量增加，提前进行控制，实现按冷水流量进行顺馈补偿，保证热交换器出口的水温不发生大的波动。

其中，热交换器是被控对象，实际热水温度为被控量，给定量（希望温度）在控制器中设定；冷水流量是干扰量。

系统方块图如下图所示。

这是一个按干扰补偿的复合控制系统。

1-5图为工业炉温自动控制系统的工作原理图。

分析系统的工作原理，指出被控对象、被控量及各部件的作用，画出系统方框图。

解加热炉采用电加热方式运行，加热器所产生的热量与调压器电压Uc的平方成正比，Uc增高，炉温就上升，Uc 的高低由调压器滑动触点的位置所控制，该触点由可逆转的直流电动机驱动。

炉子的实际温度用热电偶测量，输出电压Uf。

Uf作为系统的反馈电压与给定电压Ur进行比较，得出偏差电压Ue，经电压放大器、功率放大器放大成au后，作为控制电动机的电枢电压。

水位自动控制系统
•给定值： 控制器刻度盘指针标定 的预定水位高度 •测量装置：
气动阀门 流入 Q1
控制器
浮子 水箱 H 流出 Q2
浮子（传感器）
•比较装置：
控制器内的比较器和刻度盘
水位自动控制系统
练习：画出该控制系统方框图
•干扰： 水的流出量和流入量的 变化都将破坏水位保持 恒定
21
火电厂电能生产综合控制系统
来操纵某一种物理对象（被控对象：装置、设备、过程等）
的运动或变化，使被控对象的受控物理量（被控量）按照
预定的规律变化。
人的工作：事先设计控制规律、设计控制器、设定输入指令。 自动控制系统 － 是为实现某一控制作用及目标所需要的各种环节的组合。
包括控制指令、被控对象、控制环节（控制器、执行机构、
传感器等）。
闭环控制系统的结构图（王建辉，P5 图1－8）
16
自动控制系统实例
转台控制系统
17
18
自动控制系统实例
控制器
气动阀门
流入 Q1
浮子
水箱 H 流出 Q2
水位自动控制系统
19
•控制任务：
维持水箱内水位恒定
•受控对象： 水箱（供水系统） •被控量： 水箱内水位高度H •执行机构： 气动阀门
20
控制器 气动阀门 流入 Q1 浮子 水箱 H 流出 Q2
闭环控制基本规律
给定量 （输入量）
r(t)
+ _
偏差
控制量 控制器 被控对象
C(t) 被 控 量
（输出量）
反馈量 传感器
闭环控制系统方框图（Block diagram）
传感器检测被控对象状态（被控量），并以负反馈方式反 馈到输入端,与给定量进行比较而产生偏差,偏差经过控制器 产生控制作用（控制量）,使被控量（系统输出量）按照要求 的规律变化。 最终实现：C(t) = r(t) 特点： 输出参与控制、偏差控制输出 － 基于负反馈原理、 13 按偏差调节的负反馈控制.
