自动控制实验一

实验1 控制系统典型环节的模拟实验（一）实验目的：1．掌握控制系统中各典型环节的电路模拟及其参数的测定方法。

2．测量典型环节的阶跃响应曲线，了解参数变化对环节输出性能的影响。

实验原理：控制系统模拟实验采用复合网络法来模拟各种典型环节，即利用运算放大器不同的输入网络和反馈网络模拟各种典型环节，然后按照给定系统的结构图将这些模拟环节连接起来，便得到了相应的模拟系统。

再将输入信号加到模拟系统的输入端，并利用计算机等测量仪器，测量系统的输出，便可得到系统的动态响应曲线及性能指标。

实验内容及步骤实验内容：观测比例、惯性和积分环节的阶跃响应曲线。

实验步骤：分别按比例，惯性和积分实验电路原理图连线，完成相关参数设置，运行。

①按各典型环节的模拟电路图将线接好(先接比例)。

(PID先不接)②将模拟电路输入端(U i)与阶跃信号的输出端Y相连接；模拟电路的输出端(Uo)接至示波器。

③按下按钮(或松开按钮)SP时，用示波器观测输出端的实际响应曲线Uo(t)，且将结果记下。

改变比例参数，重新观测结果。

④同理得积分和惯性环节的实际响应曲线，它们的理想曲线和实际响应曲线。

实验数据实验二控制系统典型环节的模拟实验（二）实验目的1．掌握控制系统中各典型环节的电路模拟及其参数的测定方法。

2．测量典型环节的阶跃响应曲线，了解参数变化对环节输出性能的影响。

实验仪器1．自动控制系统实验箱一台2．计算机一台实验原理控制系统模拟实验采用复合网络法来模拟各种典型环节，即利用运算放大器不同的输入网络和反馈网络模拟各种典型环节，然后按照给定系统的结构图将这些模拟环节连接起来，便得到了相应的模拟系统。

再将输入信号加到模拟系统的输入端，并利用计算机等测量仪器，测量系统的输出，便可得到系统的动态响应曲线及性能指标。

实验内容及步骤内容：观测PI，PD和PID环节的阶跃响应曲线。

步骤：分别按PI，PD和PID实验电路原理图连线，完成相关参数设置，运行①按各典型环节的模拟电路图将线接好。

实验一环典型环节节及其阶跃响应班级：学号：姓名：一、实验目的1.学习构成典型环节的模拟电路，了解电路参数对环节特性的影响；2.学习典型环节阶跃响应的测量方法，并学会根据阶跃响应曲线计算典型环节的传递函数；二、实验仪器1.EL-AT-II型自动控制系统实验箱一台2.计算机一台三、实验原理1．模拟实验的基本原理：控制系统模拟实验采用复合网络法来模拟各种典型环节，即利用运算放大器不同的输入网络和反馈网络模拟各种典型环节，然后按照给定系统的结构图将这些模拟环节连接起来，便得到了相应的模拟系统。

再将输入信号加到模拟系统的输入端，并利用计算机等测量仪器，测量系统的输出，便可得到系统的动态响应曲线及性能指标。

若改变系统的参数，还可进一步分析研究参数对系统性能的影响。

2．时域性能指标的测量方法：超调量Ó%：1)启动计算机，在桌面双击图标[自动控制实验系统] 运行软件。

2)测试计算机与实验箱的通信是否正常,通信正常继续。

如通信不正常查找原因使通信正常后才可以继续进行实验。

3)连接被测量典型环节的模拟电路。

电路的输入U1接A/D、D/A卡的DA1输出，电路的输出U2接A/D、D/A卡的AD1输入。

检查无误后接通电源。

4)在实验课题下拉菜单中选择实验一[典型环节及其阶跃响应] 。

5)鼠标单击实验课题弹出实验课题参数窗口。

在参数设置窗口中设置相应的实验参数后鼠标单击确认等待屏幕的显示区显示实验结果。

6)用软件上的游标测量响应曲线上的最大值和稳态值，代入下式算出超调量：YM A X- Y∞Ó%=——————×100%Y∞ T P 与T S ：利用软件的游标测量水平方向上从零到达最大值与从零到达95%稳态 值所需的时间值，便可得到T P 与T S 。

四、实验内容构成下述典型一阶系统的模拟电路，并测量其阶跃响应： 1.比例环节的模拟电路及其传递函数：G （s ）=-R1/R22.惯性环节：G(s)= -K/TS+1 K=R2/R1 ,T=R2C; 3.积分环节 G(S)= 1/TS T=RC 4.微分环节G(S)=-RCS5.比例+微分环节G(S)= -K(TS+1) K=R2/R1 T=R2C6.比例+积分环节G(S)=K(1+1/TS) K=R2/R1 T=R2C五、实验步骤1.启动计算机，在桌面双击图标【自动控制实验系统】运行软件。

实验一 典型环节的电路模拟一、实验目的1．熟悉THKKL-5型 控制理论·计算机控制技术实验箱及“THKKL-5”软件的使用； 2．熟悉各典型环节的阶跃响应特性及其电路模拟；3．测量各典型环节的阶跃响应曲线，并了解参数变化对其动态特性的影响。

二、实验设备1．THKKL-5型 控制理论·计算机控制技术实验箱；2．PC 机一台(含“THKKL-5”软件)、USB 数据采集卡、37针通信线1根、16芯数据排线、USB 接口线。

三、实验内容1．设计并组建各典型环节的模拟电路；2．测量各典型环节的阶跃响应，并研究参数变化对其输出响应的影响。

四、实验原理自控系统是由比例、积分、微分、惯性等环节按一定的关系组建而成。

熟悉这些典型环节的结构及其对阶跃输入的响应，将对系统的设计和分析十分有益。

本实验中的典型环节都是以运放为核心元件构成，其原理框图 如图1-1所示。

图中Z 1和Z 2表示由R 、C 构成的复数阻抗。

1．比例（P ）环节比例环节的特点是输出不失真、不延迟、成比例地复现输出信号的变化。

图1-1 它的传递函数与方框图分别为：KS U S U S G i O ==)()()(当U i (S)输入端输入一个单位阶跃信号，且比例系数为K 时的响应曲线如图1-2所示。

2．积分（I ）环节 图1-2积分环节的输出量与其输入量对时间的积分成正比。

它的传递函数与方框图分别为：设U i (S)为一单位阶跃信号，当积分系数为T 时的响应曲线如图1-3所示。

TsS U S U s G i O 1)()()(==图1-33．比例积分(PI)环节比例积分环节的传递函数与方框图分别为：)11(11)()()(21211212CS R R R CS R R R CS R CS R S U S U s G i O +=+=+==其中T=R 2C ，K=R 2/R 1设U i (S)为一单位阶跃信号，图1-4示出了比例系数(K)为1、积分系数为T 时的PI 输出响应曲线。

自动控制原理实验实验一 典型环节的电模拟及其阶跃响应分析一、实验目的⑴ 熟悉典型环节的电模拟方法。

⑵ 掌握参数变化对动态性能的影响。

二、实验设备⑴ CAE2000系统（主要使用模拟机，模/数转换，微机，打印机等）。

⑵ 数字万用表。

三、实验内容１．比例环节的模拟及其阶跃响应微分方程 )()(t Kr t c -= 传递函数 =)(s G )()(s R s C K -= 负号表示比例器的反相作用。

模拟机排题图如图9-1所示，分别求取K=1，K=2时的阶跃响应曲线，并打印曲线。

图9-1 比例环节排题图 图9-2 积分环节排题图 ２．积分环节的模拟及其阶跃响应微分方程 )()(t r dtt dc T= 传递函数 sKTs s G ==1)(模拟机排题图如图9-2所示，分别求取K=1，K=0.5时的阶跃响应曲线，并打印曲线。

３．一阶惯性环节的模拟及其阶跃响应微分方程 )()()(t Kr t c dtt dc T=+ 传递函数 1)(+=TS KS G模拟机排题图如图３所示，分别求取K=1, T=1; K=1, T=2; K=2, T=2 时的阶跃响应曲线，并打印曲线。

４．二阶系统的模拟及其阶跃响应微分方程 )()()(2)(222t r t c dt t dc T dt t c d T =++ξ传递函数 121)(22++=Ts s T s G ξ2222nn n s s ωξωω++= 画出二阶环节模拟机排题图，并分别求取打印： ⑴ T=1，ξ=0.1、0.5、1时的阶跃响应曲线。

⑵ T=2，ξ=0.5 时的阶跃响应曲线。

四、实验步骤⑴ 接通电源，用万用表将输入阶跃信号调整为2V 。

⑵ 调整相应系数器；按排题图接线，不用的放大器切勿断开反馈回路（接线时，阶跃开关处于关断状态）；将输出信号接至数/模转换通道。

⑶ 检查接线无误后，开启微机、打印机电源；进入CAE2000软件，组态A/D ，运行实时仿真；开启阶跃输入信号开关，显示、打印曲线。

实验一 典型环节的电路模拟一、实验目的1．熟悉THKKL-5型 控制理论·计算机控制技术实验箱及“THKKL-5”软件的使用； 2．熟悉各典型环节的阶跃响应特性及其电路模拟；3．测量各典型环节的阶跃响应曲线，并了解参数变化对其动态特性的影响。

二、实验设备1．THKKL-5型 控制理论·计算机控制技术实验箱；2．PC 机一台(含“THKKL-5”软件)、USB 数据采集卡、37针通信线1根、16芯数据排线、USB 接口线。

三、实验内容1．设计并组建各典型环节的模拟电路；2．测量各典型环节的阶跃响应，并研究参数变化对其输出响应的影响。

四、实验原理自控系统是由比例、积分、微分、惯性等环节按一定的关系组建而成。

熟悉这些典型环节的结构及其对阶跃输入的响应，将对系统的设计和分析十分有益。

本实验中的典型环节都是以运放为核心元件构成，其原理框图 如图1-1所示。

图中Z 1和Z 2表示由R 、C 构成的复数阻抗。

1．比例（P ）环节比例环节的特点是输出不失真、不延迟、成比例地复现输出信号的变化。

图1-1 它的传递函数与方框图分别为：KS U S U S G i O ==)()()(当U i (S)输入端输入一个单位阶跃信号，且比例系数为K 时的响应曲线如图1-2所示。

2．积分（I ）环节 图1-2积分环节的输出量与其输入量对时间的积分成正比。

它的传递函数与方框图分别为：设U i (S)为一单位阶跃信号，当积分系数为T 时的响应曲线如图1-3所示。

TsS U S Us G i O1)()()(==图1-33．比例积分(PI)环节比例积分环节的传递函数与方框图分别为：)11(11)()()(21211212CSR R R CSR R R CSR CS R S U S U s G i O +=+=+==其中T=R 2C ，K=R 2/R 1设U i (S)为一单位阶跃信号，图1-4示出了比例系数(K)为1、积分系数为T 时的PI 输出响应曲线。

自动控制理论实验报告姓名罗晋学号201623010505班级电气F1606同组人实验一典型系统的阶跃响应分析一、实验目的1. 熟悉一阶系统、二阶系统的阶跃响应特性及模拟电路；2. 测量一阶系统、二阶系统的阶跃响应曲线，并了解参数变化对其动态特性的影响；3. 掌握系统动态性能的测试方法。

二、实验内容1. 设计并搭建一阶系统、二阶系统的模拟电路；2. 观测一阶系统的阶跃响应，并研究参数变化对其输出响应的影响；σ、3. 观测二阶系统的阻尼比0<ξ<1时的单位阶跃响应曲线；并求取系统的超调量%调节时间t s(Δ= ±0.05)；并研究参数变化对其输出响应的影响。

三、实验结果（一）一阶系统阶跃响应研究1. 一阶系统模拟电路如图1-1所示，推导其传递函数G（s）=K/(Ts+1)，其中R0=200K。

图1-1 一阶系统模拟电路2. 将阶跃信号发生器的输出端接至系统的输入端。

3. 若K=1、T=1s时，取：R1=100K，R2=100K，C=10uF（K= R2/ R1=1，T=R2C=100K×10uF=1）。

当T=1，光标为起点和终值：光标为起点和0.95的终值：传递函数为:(R2/R1)/(R2CS+1)4 若K=1、T=0.1s时，重复上述步骤（R1=100K，R2=100K，C=1uF(K= R2/ R1=1,T=R2C=100K×1uF=0.1)）。

当T=0.1时，光标为起点和终值;光标为起点和0.95终值:6. 保存实验过程中的波形，记录相关的实验数据.，参数变化对系统动态特性的影响分析。

传递函数为:(R2/R1)/(R2CS+1), t=3T ，当T 减小需要达到稳定的时间也会减少，（二）二阶系统阶跃响应研究二阶系统模拟电路如图1-2所示，Rx 阻值可调范围为0～470K 。

图1-2 二阶系统模拟电路传递函数为1. n ω值一定（取10n ω=）时：1.1 当ξ=0.2时，各元件取值：C=1uF ，R=100K ， R X =250K （实际操作时可用200k+51k=251k 代替），理论计算系统的%σ，t s (Δ= ±0.05)，记录此时系统的阶跃响应曲线（阶跃信号的幅值自定），在曲线上求取系统的%σ，t s (Δ= ±0.05)，并与理论值进行比较。

实验一自动控制系统实验箱的使用及Matlab控制工具箱的使用一、预习要求1、查阅模拟电子技术基础，掌握由集成运放电路组成的积分运算电路和微分运算电路原理。

2、了解Matlab控制工具箱基础知识（上网查阅、图书馆资料）。

二、实验目的1、掌握自动控制系统模拟实验的基本原理和基本方法。

2、熟悉Matlab控制工具箱的基本用法。

三、实验仪器1、EL-AT-Ⅲ型自动控制系统试验箱一台。

2、计算机一台。

四、实验内容1、自动控制原理实验箱的硬件资源EL-AT-Ⅲ型自动控制系统试验箱面板主要由计算机、AD/DA采集卡、自动控制原理实验箱组成，其中计算机根据不同的实验分别起信号产生、测量、显示、系统控制和数据处理的作用，打印机主要记录各种实验数据和结果，实验箱主要用于构造被控模拟对象。

（1）本实验系统有八组放大器、电阻、电容组成的实验模块。

每个模块中都有一个uA741构成的放大器和若干个电阻、电容。

通过对这七个实验模块的灵活组合可构造出各种形式和阶次的模拟环节和控制系统。

（2）二极管、电阻、电容区（3） AD/DA卡输入输出模块该区域是引出AD/DA卡的输入输出端，一共引出两路输出端和两路输入端，分别是DA1、DA2, AD1、AD2。

20针的插座用来和控制对象连接。

（4）电源模块电源模块有一个实验箱电源开关，有四个开关电源提供的DC电源端子，分别是+12V、-12V、+5V、GND，这些端子给外扩模块提供电源。

（5）変阻箱、变容箱模块通过按动数字旁边的“+”、“-”按钮便可调节电阻电容的值，而且电阻电容值可以直接读出。

2、自动控制原理实验软件说明（1）软件启动在windows桌面上或“开始—程序”中双击“自动控制理论”，启动软件如图1-1所示。

QQ截图（2）实验前计算机与实验箱的连接用实验箱自带的USB线将实验箱后面的USB口与计算机的USB口连接。

（3）软件使用说明本套软件界面共分为两组画面。

A．软件说明和实验指导书画面，如图1-2所示。

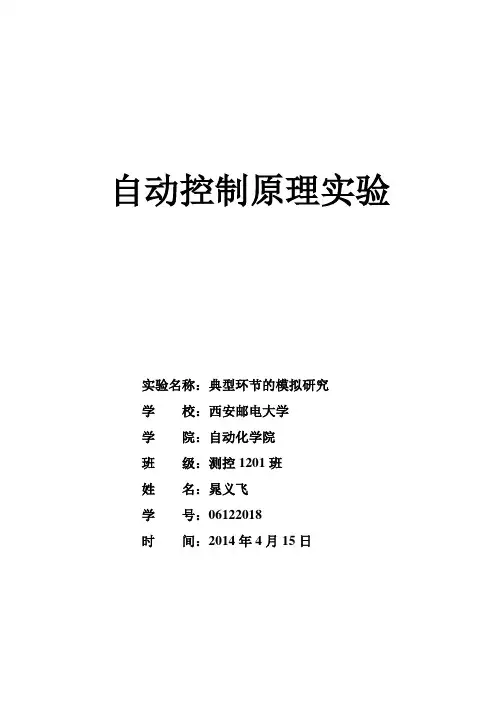

自动控制原理实验实验名称：典型环节的模拟研究学校：西安邮电大学学院：自动化学院班级：测控1201班姓名：晁义飞学号：06122018时间：2014年4月15日典型环节的模拟研究一. 实验目的1． 了解和掌握各典型环节模拟电路的构成方法、传递函数表达式及输出时域函数表达式2． 观察和分析各典型环节的阶跃响应曲线，了解各项电路参数对典型环节动态特性的影响二．实验内容及步骤观察分析各典型环节的阶跃响应曲线，了解各项电路参数对典型环节动态特性的影响.。

改变被测环节的各项电路参数，画出模拟电路图，阶跃响应曲线，观测结果。

运行LABACT 程序，选择自动控制菜单下的线性系统的时域分析下的典型环节的模拟研究中的相应实验项目，就会弹出虚拟示波器的界面，点击开始即可使用本实验机配套的虚拟示波器（B3）单元的CH1测孔测量波形。

（1）观察比例环节的阶跃响应曲线典型比例环节模拟电路如图3-1-1所示。

图3-1-1 典型比例环节模拟电路传递函数：01(S)(S)(S)R R K KU U G i O === ； 单位阶跃响应： K )t (U = 实验步骤：（注：‘S ST ’用短路套短接）（1）将函数发生器（B5）所产生的周期性矩形波信号（OUT ），作为系统的信号输入（Ui ）；该信号为零输出时，将自动对模拟电路锁零。

① 在显示与功能选择（D1）单元中，通过波形选择按键选中‘矩形波’（指示灯亮）。

② 量程选择开关S2置下档，调节“设定电位器1”，使之矩形波宽度＞1秒。

③ 调节B5单元的“矩形波调幅”电位器使矩形波输出电压= 4V （D1单元右显示）。

（2）构造模拟电路：按图3-1-1安置短路套及测孔联线，表如下。

（b ）测孔联线（3）运行、观察、记录：打开虚拟示波器的界面，点击开始，按下信号发生器（B1）阶跃信号按钮（0→+4V 阶跃），观测A5B 输出端（Uo ）的实际响应曲线。

示波器的截图详见虚拟示波器的使用。

自动控制原理实验报告姓名：学号：班级：实验一 一、二阶系统的电子模拟及时域响应的动态测试一、 实验目的1. 了解一、二阶系统阶跃响应及其性能指标与系统参数之间的关系。

2. 学习在电子模拟机上建立典型环节系统模型的方法。

3. 学习阶跃响应的测试方法。

二、 实验内容1. 建立一阶系统的电子模型，观测并记录在不同时间常数T 时的阶跃响应曲线，并测定其过渡过程时间Ts 。

2．建立二阶系统的电子模型，并记录在不同的阻尼比ζ时的阶跃响应曲线，并测定其超调量δ%及过渡过程时间Ts 。

三、 实验原理1.一阶系统系统传递函数为： 模拟运算电路如图1-1所示：图 1-1其中R1=R2，T=R2·C 其中电阻电容的具体取值见表1-12. 二阶系统系统传递函数为： 模拟运算电路如图1-2所示：图1-2其中R2·C1=1，R3·C2=1，R4/R3=ξ21各元器件具体取值如图1-2所示。

222()()()2n n nC s s R s S S ωζωωΦ==++()()()1C s Ks R s TS Φ==+四、实验数据1.一阶系统1）数据表格（取5%误差带，理论上Ts＝3T）表1-1T/s 0.25 0.5 1 R2(R1)/Ω250k 500k 1MC/μF 1 1 1Ts实测/s 0.74 1.46 2.99Ts理论/s 0.75 1.5 3 阶跃响应曲线图1-3 图1-4 图1-5 2）响应曲线图1-3 (T=0.25)图1-4 (T=0.5)图1-5 (T=1)2. 二阶系统 1)数据表格表1-2说明：（1）0﹤ζ﹤1，为欠阻尼二阶系统,超调量理论计算公式2/1%100%eπζζσ--=⨯(2)取5%误差带，当ζ值较小(0﹤ζ﹤0.7)采用近似公式 进行估算;当ζ值较大(ζ﹥0.7)采用近似公式 7.145.6-=ξsT 进行估算.2)响应曲线图1-6 (ζ=0.25)ζ0.25 0.5 0.7 1.0 /rad/s 1 1 1 1 R 4/M Ω 2.0 1.0 0.7 0.5 C2/μF 1.0 1.0 1.0 1.0 σ%实测 43.77 16.24 4.00 0.02 σ%理论 44.43 16.30 4.600 Ts 实测/s 13.55 5.47 3.03 4.72 Ts 理论/s 14 7 5 4.75 阶跃响应曲线图1-6图1-7图1-8图1-9ns T ξω5.3=图1-7 (ζ=0.5)图1-8 (ζ=0.7)图1-9 (ζ=1)五、 误差分析1. 对一阶系统阶跃响应实验当T=0.25 时， 1.3%%10075.074.0-75.0=⨯=误差。
