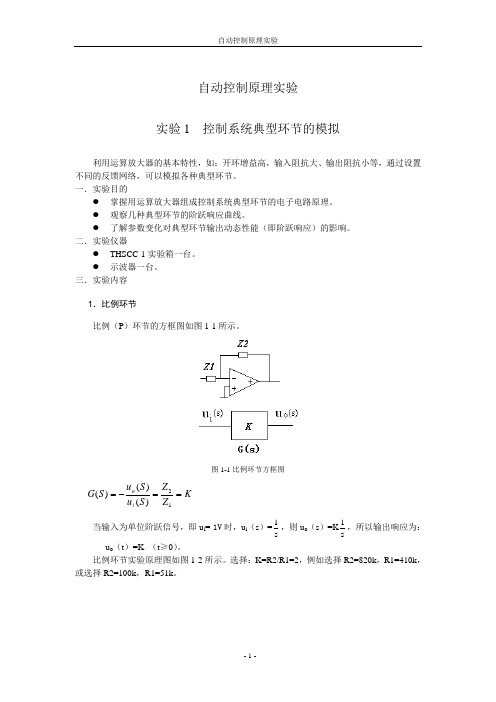

自动控制原理实验

一、实验目的1. 理解并掌握自动控制原理的基本概念和基本分析方法。

2. 掌握典型环节的数学模型及其在控制系统中的应用。

3. 熟悉控制系统的时间响应和频率响应分析方法。

4. 培养实验操作技能和数据处理能力。

二、实验原理自动控制原理是研究控制系统动态性能和稳定性的一门学科。

本实验主要涉及以下几个方面：1. 典型环节：比例环节、积分环节、微分环节、惯性环节等。

2. 控制系统：开环控制系统和闭环控制系统。

3. 时间响应：阶跃响应、斜坡响应、正弦响应等。

4. 频率响应：幅频特性、相频特性等。

三、实验内容1. 典型环节的阶跃响应- 比例环节- 积分环节- 比例积分环节- 比例微分环节- 比例积分微分环节2. 典型环节的频率响应- 幅频特性- 相频特性3. 二阶系统的阶跃响应- 上升时间- 调节时间- 超调量- 峰值时间4. 线性系统的稳态误差分析- 偶然误差- 稳态误差四、实验步骤1. 典型环节的阶跃响应- 搭建比例环节、积分环节、比例积分环节、比例微分环节、比例积分微分环节的实验电路。

- 使用示波器观察并记录各个环节的阶跃响应曲线。

- 分析并比较各个环节的阶跃响应曲线，得出结论。

2. 典型环节的频率响应- 搭建比例环节、积分环节、比例积分环节、比例微分环节、比例积分微分环节的实验电路。

- 使用频率响应分析仪测量各个环节的幅频特性和相频特性。

- 分析并比较各个环节的频率响应特性，得出结论。

3. 二阶系统的阶跃响应- 搭建二阶系统的实验电路。

- 使用示波器观察并记录二阶系统的阶跃响应曲线。

- 计算并分析二阶系统的上升时间、调节时间、超调量、峰值时间等性能指标。

4. 线性系统的稳态误差分析- 搭建线性系统的实验电路。

- 使用示波器观察并记录系统的稳态响应曲线。

- 计算并分析系统的稳态误差。

五、实验数据记录与分析1. 典型环节的阶跃响应- 比例环节：K=1，阶跃响应曲线如图1所示。

- 积分环节：K=1，阶跃响应曲线如图2所示。

自动控制原理实验实验一 典型环节的电模拟及其阶跃响应分析一、实验目的⑴ 熟悉典型环节的电模拟方法。

⑵ 掌握参数变化对动态性能的影响。

二、实验设备⑴ CAE2000系统（主要使用模拟机，模/数转换，微机，打印机等）。

⑵ 数字万用表。

三、实验内容１．比例环节的模拟及其阶跃响应微分方程 )()(t Kr t c -= 传递函数 =)(s G )()(s R s C K -= 负号表示比例器的反相作用。

模拟机排题图如图9-1所示，分别求取K=1，K=2时的阶跃响应曲线，并打印曲线。

图9-1 比例环节排题图 图9-2 积分环节排题图 ２．积分环节的模拟及其阶跃响应微分方程 )()(t r dtt dc T= 传递函数 sKTs s G ==1)(模拟机排题图如图9-2所示，分别求取K=1，K=0.5时的阶跃响应曲线，并打印曲线。

３．一阶惯性环节的模拟及其阶跃响应微分方程 )()()(t Kr t c dtt dc T=+ 传递函数 1)(+=TS KS G模拟机排题图如图３所示，分别求取K=1, T=1; K=1, T=2; K=2, T=2 时的阶跃响应曲线，并打印曲线。

４．二阶系统的模拟及其阶跃响应微分方程 )()()(2)(222t r t c dt t dc T dt t c d T =++ξ传递函数 121)(22++=Ts s T s G ξ2222nn n s s ωξωω++= 画出二阶环节模拟机排题图，并分别求取打印： ⑴ T=1，ξ=0.1、0.5、1时的阶跃响应曲线。

⑵ T=2，ξ=0.5 时的阶跃响应曲线。

四、实验步骤⑴ 接通电源，用万用表将输入阶跃信号调整为2V 。

⑵ 调整相应系数器；按排题图接线，不用的放大器切勿断开反馈回路（接线时，阶跃开关处于关断状态）；将输出信号接至数/模转换通道。

⑶ 检查接线无误后，开启微机、打印机电源；进入CAE2000软件，组态A/D ，运行实时仿真；开启阶跃输入信号开关，显示、打印曲线。

一、实验目的1. 理解并掌握自动控制原理的基本概念和基本分析方法。

2. 熟悉自动控制系统的典型环节，包括比例环节、积分环节、比例积分环节、惯性环节、比例微分环节和比例积分微分环节。

3. 通过实验，验证自动控制理论在实践中的应用，提高分析问题和解决问题的能力。

二、实验原理自动控制原理是研究自动控制系统动态和稳态性能的学科。

本实验主要围绕以下几个方面展开：1. 典型环节：通过搭建模拟电路，研究典型环节的阶跃响应、频率响应等特性。

2. 系统校正：通过在系统中加入校正环节，改善系统的性能，使其满足设计要求。

3. 系统仿真：利用MATLAB等仿真软件，对自动控制系统进行建模和仿真，分析系统的动态和稳态性能。

三、实验内容1. 典型环节实验（1）比例环节：搭建比例环节模拟电路，观察其阶跃响应，分析比例系数对系统性能的影响。

（2）积分环节：搭建积分环节模拟电路，观察其阶跃响应，分析积分时间常数对系统性能的影响。

（3）比例积分环节：搭建比例积分环节模拟电路，观察其阶跃响应，分析比例系数和积分时间常数对系统性能的影响。

（4）惯性环节：搭建惯性环节模拟电路，观察其阶跃响应，分析时间常数对系统性能的影响。

（5）比例微分环节：搭建比例微分环节模拟电路，观察其阶跃响应，分析比例系数和微分时间常数对系统性能的影响。

（6）比例积分微分环节：搭建比例积分微分环节模拟电路，观察其阶跃响应，分析比例系数、积分时间常数和微分时间常数对系统性能的影响。

2. 系统校正实验（1）串联校正：在系统中加入串联校正环节，改善系统的性能，使其满足设计要求。

（2）反馈校正：在系统中加入反馈校正环节，改善系统的性能，使其满足设计要求。

3. 系统仿真实验（1）利用MATLAB等仿真软件，对自动控制系统进行建模和仿真，分析系统的动态和稳态性能。

（2）根据仿真结果，优化系统参数，提高系统性能。

四、实验步骤1. 搭建模拟电路：根据实验内容，搭建相应的模拟电路，并连接好测试设备。

自动控制原理实验报告册实验一典型环节及其阶跃响应一、实验目的1、掌握控制模拟实验的基本原理和一般方法。

2、掌握控制系统时域性能指标的测量方法。

二、实验公式1、比例环节G(S)= -R2/R12、惯性环节G(S)= -K/TS+1 K= R2/R1, T= R2C3、积分环节G(S)= -1/TS T=RC4、微分环节G(S)= -RCS5、比例+微分环节G(S)= -K(TS+1) K= R2/R1, T= R2C6、比例+积分环节G(S)= K(1+1/TS) K= R2/R1, T=R2C三、实验结果1、比例环节阶跃波、速度波、加速度波依次为：2、惯性环节阶跃波、速度波、加速度波依次为：3、积分环节阶跃波、速度波、加速度波依次为：4、微分环节阶跃波、速度波、加速度波依次为：5、比例+微分环节阶跃波、速度波、加速度波依次为：6、比例+积分环节阶跃波、速度波、加速度波依次为：实验二二阶系统阶跃响应一、实验目的1、研究二阶系统的特征参数，阻尼比和无阻尼自然频率对系统动态性能的影响。

定量分析和与最大超调量和调节时间之间的关系。

2、进一步学习使用实验系统的使用方法。

3、学会根据系统阶跃响应曲线确定传递函数。

二、实验公式1、超调量：%=(Y MAX-Y OO)/Y OO X100%2、典型二阶系统的闭环传递函数：(S)= (1) (s)=U2(s)/U1(s)=(1/T2)/(S2+(K/T)S+1/T2) (2)式中：T=RC, K=R2/R1由（1）（2）可得： Wn=1/T=1/RCE=K/2=R2/2R1三、实验结果R1=100K、R2=50KR1=100K、R2=100KR1=100K、R2=100KR1=50K、R2=200K实验三控制系统的稳定性分析一、实验目的1、观察系统的不稳定现象。

2、研究系统开环增益和时间常数对系统稳定性的影响。

二、实验公式开环传递函数：G(S)=10K/S(0.1S+1)(TS+1)式中：K1=R3/R2 R2=100K R3=0~500K T=RC R=100K C=1uf或C=0.1uf三．实验结果第一种情况：C=1uf R3=50r3=100kr3=150kr3=200kr3=250kr3=450k第二种情况：C=0.1uf R=50kr=100k200k300k实验四系统频率特性测量一、实验目的1、加深了解系统及元件频率特性的物理概念。

实验三 典型环节（或系统）的频率特性测量一、实验目的1．学习和掌握测量典型环节（或系统）频率特性曲线的方法和技能。

2．学习根据实验所得频率特性曲线求取传递函数的方法。

二、实验内容1．用实验方法完成一阶惯性环节的频率特性曲线测试。

2．用实验方法完成典型二阶系统开环频率特性曲线的测试。

3．根据测得的频率特性曲线求取各自的传递函数。

4．用软件仿真方法求取一阶惯性环节频率特性和典型二阶系统开环频率特性，并与实验所得结果比较。

三、实验步骤1．利用实验设备完成一阶惯性环节的频率特性曲线测试。

在熟悉上位机界面操作的基础上，充分利用上位机提供的虚拟示波器与信号发生器功能。

为了利用上位机提供的虚拟示波器与信号发生器功能，接线方式将不同于上述无上位机情况。

仍以一阶惯性环节为例，此时将Ui 连到实验箱 U3单元的O1（D/A 通道的输出端），将Uo 连到实验箱 U3单元的I1（A/D 通道的输入端），并连好U3单元至上位机的并口通信线。

接线完成，经检查无误，再给实验箱上电后，启动上位机程序，进入主界面。

界面上的操作步骤如下：①按通道接线情况完成“通道设置”:在界面左下方“通道设置”框内，“信号发生通道”选择“通道O1＃”，“采样通道X ”选择“通道I1＃”，“采样通道Y ”选择“不采集”。

②进行“系统连接”（见界面左下角），如连接正常即可按动态状态框内的提示（在界面正下方）“进入实验模式”；如连接失败，检查并口连线和实验箱电源后再连接，如再失败则请求指导教师帮助。

③进入实验模式后，先对显示进行设置：选择“显示模式”（在主界面左上角）为“Bode”。

④完成实验设置，先选择“实验类别”（在主界面右上角）为“频域”，然后点击“实验参数设置”，在弹出的“频率特性测试频率点设置”框内，确定实验要测试的频率点。

注意设置必须满足ω<30Rad/sec 。

⑤以上设置完成后，按“实验启动”启动实验。

界面中下方的动态提示框将显示实验测试的进展情况，从开始测试直至结束的过程大约需要2分钟。

自动控制原理实验报告姓名：学号：班级：实验一 一、二阶系统的电子模拟及时域响应的动态测试一、 实验目的1. 了解一、二阶系统阶跃响应及其性能指标与系统参数之间的关系。

2. 学习在电子模拟机上建立典型环节系统模型的方法。

3. 学习阶跃响应的测试方法。

二、 实验内容1. 建立一阶系统的电子模型，观测并记录在不同时间常数T 时的阶跃响应曲线，并测定其过渡过程时间Ts 。

2．建立二阶系统的电子模型，并记录在不同的阻尼比ζ时的阶跃响应曲线，并测定其超调量δ%及过渡过程时间Ts 。

三、 实验原理1.一阶系统系统传递函数为： 模拟运算电路如图1-1所示：图 1-1其中R1=R2，T=R2·C 其中电阻电容的具体取值见表1-12. 二阶系统系统传递函数为： 模拟运算电路如图1-2所示：图1-2其中R2·C1=1，R3·C2=1，R4/R3=ξ21各元器件具体取值如图1-2所示。

222()()()2n n nC s s R s S S ωζωωΦ==++()()()1C s Ks R s TS Φ==+四、实验数据1.一阶系统1）数据表格（取5%误差带，理论上Ts＝3T）表1-1T/s 0.25 0.5 1 R2(R1)/Ω250k 500k 1MC/μF 1 1 1Ts实测/s 0.74 1.46 2.99Ts理论/s 0.75 1.5 3 阶跃响应曲线图1-3 图1-4 图1-5 2）响应曲线图1-3 (T=0.25)图1-4 (T=0.5)图1-5 (T=1)2. 二阶系统 1)数据表格表1-2说明：（1）0﹤ζ﹤1，为欠阻尼二阶系统,超调量理论计算公式2/1%100%eπζζσ--=⨯(2)取5%误差带，当ζ值较小(0﹤ζ﹤0.7)采用近似公式 进行估算;当ζ值较大(ζ﹥0.7)采用近似公式 7.145.6-=ξsT 进行估算.2)响应曲线图1-6 (ζ=0.25)ζ0.25 0.5 0.7 1.0 /rad/s 1 1 1 1 R 4/M Ω 2.0 1.0 0.7 0.5 C2/μF 1.0 1.0 1.0 1.0 σ%实测 43.77 16.24 4.00 0.02 σ%理论 44.43 16.30 4.600 Ts 实测/s 13.55 5.47 3.03 4.72 Ts 理论/s 14 7 5 4.75 阶跃响应曲线图1-6图1-7图1-8图1-9ns T ξω5.3=图1-7 (ζ=0.5)图1-8 (ζ=0.7)图1-9 (ζ=1)五、 误差分析1. 对一阶系统阶跃响应实验当T=0.25 时， 1.3%%10075.074.0-75.0=⨯=误差。

试验五 系统超前校正（4课时）本试验为设计性试验 一、试验目旳1. 理解和观测校正装置对系统稳定性及动态特性旳影响。

2. 学习校正装置旳设计和实现措施。

二、试验原理工程上常用旳校正措施一般是把一种高阶系统近似地简化成低阶系统, 并从中找出少数经典系统作为工程设计旳基础, 一般选用二阶、三阶经典系统作为预期经典系统。

只要掌握经典系统与性能之间旳关系, 根据设计规定, 就可以设计系统参数, 进而把工程实践确认旳参数推荐为“工程最佳参数”, 对应旳性能确定为经典系统旳性能指标。

根据经典系统选择控制器形式和工程最佳参数, 据此进行系统电路参数计算。

在工程设计中, 常常采用二阶经典系统来替代高阶系统（如采用主导极点、偶极子等概念分析问题）其动态构造图如图7-1所示。

同步还常常采用“最优”旳综合校正措施。

图7-1二阶经典系统动态构造图二阶经典系统旳开环传递函数为)2()1()(2n n s s Ts s Ks G ξωω+=+= 闭环传递函数2222)(nn ns s s ωξωω++=Φ 式中 , 或者 二阶系统旳最优模型 （1）最优模型旳条件根据控制理论, 当 时, 其闭环频带最宽, 动态品质最佳。

把 代入 得到, , 这就是进行校正旳条件。

（2）最优模型旳动态指标为%3.4%100%21/=⨯=--ξξπσe，T t ns 3.43≈=ω三、试验仪器及耗材1．EL —AT3自动控制原理试验箱一台； 2．PC 机一台； 3．数字万用表一块 4．配套试验软件一套。

四、试验内容及规定未校正系统旳方框图如图7-2所示, 图7-3是它旳模拟电路。

图7-2未校正系统旳方框图矫正后未调整电路图图7-3未校正系统旳模拟电路设计串联校正装置使系统满足下述性能指标（1） 超调量%σ≤5% （2） 调整时间t s ≤1秒（3） 静态速度误差系数v K ≥20 1/秒 1. 测量未校正系统旳性能指标 （1）按图7-3接线；（2）加入单位阶跃电压, 观测阶跃响应曲线, 并测出超调量 和调整时间ts 。

自动控制原理实验报告姓 名班 级学 号指导教师1自动控制原理实验报告（一）一．实验目的1.了解掌握各典型环节模拟电路的构成方法、传递函数表达式及输出时域函数表达式。

2.观察分析各典型环节的阶跃响应曲线，了解各项电路参数对典型环节动态特性的影响。

3.了解掌握典型二阶系统模拟电路的构成方法及Ⅰ型二阶闭环系统的传递函数标准式。

4.研究Ⅰ型二阶闭环系统的结构参数--无阻尼振荡频率ωn 、阻尼比ξ对过渡过程的影响。

5.掌握欠阻尼Ⅰ型二阶闭环系统在阶跃信号输入时的动态性能指标σ%、t p 、t s 的计算。

6.观察和分析Ⅰ型二阶闭环系统在欠阻尼、临界阻尼、过阻尼的瞬态响应曲线，及在阶跃信号输入时的动态性能指标σ%、t p 值，并与理论计算值作比对。

二．实验过程与结果1.观察比例环节的阶跃响应曲线1.1模拟电路图1.2传递函数(s)G(s)()o i U K U s == 10R K R =1.3单位阶跃响应U(t)K 1.4实验结果1.5实验截图2342.观察惯性环节的阶跃响应曲线2.1模拟电路图2.2传递函数(s)G(s)()1o i U KU s TS ==+10R K R =1T R C =2.3单位阶跃响应0(t)K(1e)tTU-=-2.4实验结果2.5 实验截图5673.观察积分环节的阶跃响应曲线3.1模拟电路图3.2传递函数(s)1G(s)()TS o i U U s ==i 0T =R C3.3单位阶跃响应01(t)i U t T =3.4 实验结果3.5 实验截图89104.观察比例积分环节的阶跃响应曲线4.1模拟电路图4.2传递函数0(s)1(s)(1)(s)i i U G K U T S ==+10K R R =1i T R C=4.3单位阶跃响应1 (t)(1)U K tT=+ 4.4实验结果4.5实验截图1112135.观察比例微分环节的阶跃响应曲线5.1模拟电路图5.2传递函数0(s)1(s)()(s)1i U TSG K U S τ+==+12312(R )D R R T CR R =++3R C τ=120R R K R +=141233(R //R )R D K R +=0.06D D T K sτ=⨯=5.3单位阶跃响应0(t)()U KT t Kδ=+5.4实验结果截图6.观察比例积分微分（PID ）环节的响应曲线6.1模拟电路图156.2传递函数0(s)(s)(s)p p p d i i K U G K K T S U T S ==++123212(R )C d R R T R R =++i 121(R R )C T =+120p R R K R +=1233(R //R )R D K R +=32R C τ= D D T K τ=⨯6.3单位阶跃响应0(t)()p p D p K U K T t K tTδ=++6.4实验观察结果截图16三．实验心得这个实验，收获最多的一点：就是合作。
