基于proteus的51单片机仿真实例八十一、实时时钟芯片DS1302应用实例1、DS1302引脚排列:如下图引脚说明：1）Vcc1：后备电源，VCC2：主电源。
在主电源关闭的情况下，也能保持时钟的连续运行。
DS1302由Vcc1或Vcc2两者中的较大者供电。
当Vcc2大于Vcc1＋0.2V时，Vcc2给DS1302供电。
当Vcc2小于Vcc1时，DS1302由Vcc1供电。
2）X1、X2：振荡源，外接32.768kHz 晶振。
3）RST：复位/片选线，通过把RST输入驱动置高电平来启动所有的数据传送。
RST输入有两种功能：首先，RST接通控制逻辑，允许地址/命令序列送入移位寄存器；其次，RST提供终止单字节或多字节数据的传送手段。
当RST为高电平时，所有的数据传送被初始化，允许对DS1302进行操作。
如果在传送过程中RST置为低电平，则会终止此次数据传送，I/O引脚变为高阻态。
上电运行时，在Vcc>2.0V之前，RST必须保持低电平。
只有在SCLK为低电平时，才能将RST置为高电平。
4）I/O为串行数据输入输出端(双向）。
5）SCLK为时钟输入端。
2、DS1302的控制字节DS1302 的控制字如下图所示。
控制字节的最高有效位(位7)必须是逻辑1，如果它为0，则不能把数据写入DS1302中，位6如果为0，则表示存取日历时钟数据，为1表示存取RAM数据;位5至位1指示操作单元的地址;最低有效位(位0)如为0表示要进行写操作，为1表示进行读操作，控制字节总是从最低位开始输出。
3、数据输入输出(I/O)在控制指令字输入后的下一个SCLK时钟的上升沿时，数据被写入DS1302，数据输入从低位即位0开始。
同样，在紧跟8位的控制指令字后的下一个SCLK脉冲的下降沿读出DS1302的数据，读出数据时从低位0位到高位7。
DS1302的寄存器DS1302有12个寄存器，其中有7个寄存器与日历、时钟相关，存放的数据位为BCD码形式,其日历、时间寄存器及其控制字见数据手册。
51单⽚机ds1302实时时钟程序#ifndef __DS1302_H_#define __DS1302_H_//---包含头⽂件---//#include#include//---重定义关键词---//#ifndefuchar#define uchar unsigned char#endif#ifndefuint#define uint unsigned int#endif//---定义ds1302使⽤的IO⼝---//sbit DSIO=P3^4;sbit RST=P3^5;sbit SCLK=P3^6;//---定义全局函数---//void Ds1302Write(ucharaddr, uchardat); uchar Ds1302Read(ucharaddr);void Ds1302Init();void Ds1302ReadTime();//---加⼊全局变量--//extern uchar TIME[7]; //加⼊全局变量#endif #include"ds1302.h"//---DS1302写⼊和读取时分秒的地址命令---////---秒分时⽇⽉周年最低位读写位;-------//uchar code READ_RTC_ADDR[7] = {0x81, 0x83, 0x85, 0x87, 0x89, 0x8b, 0x8d};uchar code WRITE_RTC_ADDR[7] = {0x80, 0x82, 0x84, 0x86, 0x88, 0x8a, 0x8c};//---DS1302时钟初始化2013年1⽉1⽇星期⼆12点00分00秒。
---////---存储顺序是秒分时⽇⽉周年,存储格式是⽤BCD码---//uchar TIME[7] = {0, 0, 0x12, 0x01, 0x01, 0x02, 0x13};/************************************************************************ * 函数名: Ds1302Write* 函数功能: 向DS1302命令（地址+数据）* 输⼊: addr,dat* 输出: ⽆************************************************************************* void Ds1302Write(ucharaddr, uchardat){uchar n;RST = 0;_nop_();SCLK = 0;//先将SCLK置低电平。

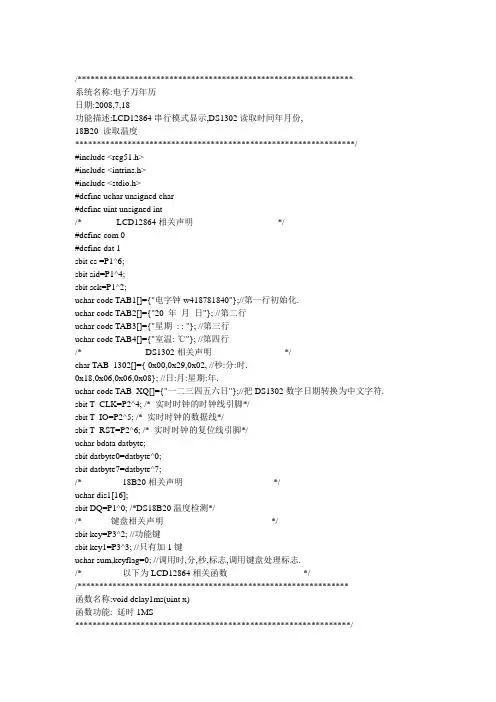

/***************************************************************系统名称:电子万年历日期:2008,7,18功能描述:LCD12864串行模式显示,DS1302读取时间年月份,18B20 读取温度****************************************************************/#include <reg51.h>#include <intrins.h>#include <stdio.h>#define uchar unsigned char#define uint unsigned int/*------------LCD12864相关声明-----------------------------*/#define com 0#define dat 1sbit cs =P1^6;sbit sid=P1^4;sbit sck=P1^2;uchar code TAB1[]={"电字钟w418781840"};//第一行初始化.uchar code TAB2[]={"20 年月日"}; //第二行uchar code TAB3[]={"星期: : "}; //第三行uchar code TAB4[]={"室温: ℃"}; //第四行/*----------------------DS1302相关声明-------------------------*/char TAB_1302[]={ 0x00,0x29,0x02, //秒:分:时.0x18,0x06,0x06,0x08}; //日:月:星期:年.uchar code TAB_XQ[]={"一二三四五六日"};//把DS1302数字日期转换为中文字符. sbit T_CLK=P2^4; /* 实时时钟的时钟线引脚*/sbit T_IO=P2^5; /* 实时时钟的数据线*/sbit T_RST=P2^6; /* 实时时钟的复位线引脚*/uchar bdata datbyte;sbit datbyte0=datbyte^0;sbit datbyte7=datbyte^7;/*--------------18B20相关声明-------------------------------*/uchar dis1[16];sbit DQ=P1^0; /*DS18B20温度检测*//*----------键盘相关声明-------------------------------------*/sbit key=P3^2; //功能键sbit key1=P3^3; //只有加1键uchar sum,keyflag=0; //调用时,分,秒,标志,调用键盘处理标志./*--------------以下为LCD12864相关函数--------------------------*//**************************************************************函数名称:void delay1ms(uint x)函数功能: 延时1MS***************************************************************/void delay1ms(uint x){uint i,j;for(i=0;i<x;i++)for(j=0;j<120;j++);}/************************************************************** 函数名称:void w_12864byte(uchar byte)函数功能: 写字节**************************************************************/ void w_12864byte(uchar byte){uchar i;for(i=0;i<8;i++){sck=0;byte<<=1;sid=CY;sck=1;}}/************************************************************** 函数名称:uchar r_12864byte(void)函数功能: 读字节***************************************************************/ uchar r_12864byte(void){uchar i,temp1,temp2;temp1 = 0;temp2 = 0;for(i=0;i<8;i++){temp1=temp1<<1;sck = 0;sck = 1;sck = 0;if(sid) temp1++;}for(i=0;i<8;i++){temp2=temp2<<1;sck = 0;sck = 1;sck = 0;if(sid) temp2++;}return ((0xf0&temp1)+(0x0f&temp2));}/************************************************************** 函数名称:void c_12864busy( void )函数功能: 检测忙函数**************************************************************/ void c_12864busy( void ){dow_12864byte(0xfc); //11111,RW(1),RS(0),0while(0x80&r_12864byte());}/************************************************************** 函数名称:void w_12864(bit dat_com,uchar byt)函数功能: 写入函数***************************************************************/ void w_12864(bit dat_com,uchar byt){uchar temp;if(dat_com==0) //为零,写入指令temp=0xf8; //11111,RS(0),RW(0),0else //否则,写入数据temp=0xfa; //11111,RS(1),RW(0),0cs=1;c_12864busy();w_12864byte(temp);w_12864byte(byt&0xf0); //写入高四位w_12864byte(byt<<4); //写入低四位cs=0;}/************************************************************** 函数名称:void init_12864(void)函数功能:初始化12864***************************************************************/ void init_12864(void){w_12864(com,0x30); //基本指令功能.w_12864(com,0x0c); //显示打开,关光标,反白关.w_12864(com,0x01); //清屏指令.w_12864(com,0x06); //AC自动加一}/*----------------以下为DS1302相关函数-------------------------*//************************************************************** 函数名称:void w_1302byte(uchar date)函数功能:写一个字节(上升沿)***************************************************************/ void w_1302byte(uchar date){ uchar i;datbyte=date;for(i=0;i<8;i++){ T_IO=datbyte0; //写最低位T_CLK=0;T_CLK=1;datbyte>>=1;}}/************************************************************** 函数名称:uchar r_1302byte(void)函数功能:读一个字节(下降沿)***************************************************************/ uchar r_1302byte(void){ uchar i;datbyte=0;for(i=0;i<8;i++){ datbyte7=T_IO; //读最低位T_CLK=1;T_CLK=0;datbyte>>=1;}return(datbyte);}/*************************************************************** 函数名称:void write_1302(uchar addr,uchar date)函数功能: 指定位置写数据****************************************************************/ void write_1302(uchar addr,uchar date){ T_RST=0;T_CLK=0;T_RST=1;w_1302byte(addr);w_1302byte(date);T_CLK=0;T_RST=0;}/************************************************************** 函数名称:uchar read_1302(uchar addr)函数功能: 指定位置读数据****************************************************************/ uchar read_1302(uchar addr){ uchar dat1,dat2,temp;T_RST=0;T_CLK=0;T_RST=1;w_1302byte(addr);temp=r_1302byte();T_RST=0;T_CLK=0;dat1=temp/16;dat2=temp%16;temp=dat1*10+dat2;return(temp);}/***************************************************************函数名称:void init_1302(void)函数功能: 初始化*****************************************************************/ void init_1302(void){ uchar i;uchar addr=0x80;write_1302(0x8e,0x00);for(i=0;i<7;i++){write_1302(addr,TAB_1302[i]);addr+=2;}write_1302(0x8e,0x80);}/**************************************************************** 函数名称:void get_1302(void)功能说明:读取DS1302时钟信息.*****************************************************************/ void get_1302(void){ uchar i,addr=0x81;for(i=0;i<7;i++){ TAB_1302[i]=read_1302(addr);addr+=2;}}/*---------------以下为18B20相关函数-----------------------------*//******************************************************************函数名称:void delay (uint x)功能说明:若机器周期为1us，则本延时程序为延时4*x(us)******************************************************************/ void delay (uint x) //本板延时8us{while (--x);}/***************************************************************** 函数名称:uchar bus_rest(void)功能说明:产生单总线系统信号的总线复位信号,并返回总线上是否存在单总线器件信息******************************************************************/ uchar bus_rest(void){uchar presence;DQ=0; //将DQ信号线拉低delay(29); //持续48USDQ=1; //释放总线delay(3); //等待从设备将总线拉低presence=DQ; //保存当前总线状态delay(25); //等待总线初始化过程结束return presence;//返回是否有从设备将总线拉低}/**************************************************************** 函数名称:uchar r_1820BYTE(void)功能说明:向单总线读取一个数据字节*****************************************************************/ uchar r_1820BYTE(void){uchar i=0;uchar date = 0;for (i=8;i>0;i--){DQ = 0; // 将DQ信号线拉低启动读时隙DQ=1;// 释放总线,等待从机动车辆返回数据位delay(1); //越接近15us越好; 准备采样总线上的信号date>>=1 ;if (DQ)date=date|0x80;delay(6);}return(date);}/***************************************************************** 函数名称:void w_1280Byte(uchar bytevalue)功能说明:向单总线写一个数据字节******************************************************************/ void w_1280Byte(uchar bytevalue){uchar i;for(i=0;i<8;i++){DQ=0; // 将DQ信号线拉低启动读时隙DQ=bytevalue&0x01; //delay(5);//等待写时隙结束DQ=1; //释放bytevalue>>=1;}delay(5); ////等待写时隙结束}/***************************************************************** 函数名称:uint read_T(void)功能说明:读取1820温度*******************************************************************/ uint read_T(void){uchar a=0;uchar b=0;uint t=0;bus_rest();w_1280Byte(0xCC); // 跳过读序号列号的操作;w_1280Byte(0x44); // 启动温度转换，模数转化;bus_rest();w_1280Byte(0xCC); //跳过读序号列号的操作;a=r_1820BYTE();// 低8位b=r_1820BYTE();// 高8位t=(b*256)+a;return(t);}/**************************************************************函数名称:void show_T(uint temp)函数功能:显示温度**************************************************************/void show_T(uint temp){int i;float ftemp;ftemp = temp* 0.0625;w_12864(com,0x98+3);for(i=0;i<5;i++)w_12864(dat,dis1[i]); //写入温度}/*---------------以下为显示相关函数--------------------------*//******************************函数名称: void fenli(uchar x,uchar y,uchar val)功能描述: 指定位置写入数据********************************/void fenli(uchar x,uchar y,uchar val){ uchar ge,shi,addr,i=0;if(val==5)//星期数字显示的转换为中文{w_12864(com,0x88+2);for(i=0;i<2;i++){if(TAB_1302[5]==0)w_12864(dat,TAB_XQ[i]);if(TAB_1302[5]==1)w_12864(dat,TAB_XQ[2+i]);if(TAB_1302[5]==2)w_12864(dat,TAB_XQ[3+i]);if(TAB_1302[5]==3)w_12864(dat,TAB_XQ[5+i]);if(TAB_1302[5]==4)w_12864(dat,TAB_XQ[7+i]);if(TAB_1302[5]==5)w_12864(dat,TAB_XQ[9+i]);if(TAB_1302[5]==6)w_12864(dat,TAB_XQ[11+i]);}}else{shi=TAB_1302[val]/10;//分离十位ge=TAB_1302[val]%10;if(x==1)x=0x80;if(x==2)x=0x90;if(x==3)x=0x88;if(x==4)x=0x98;addr=x+y;w_12864(com,addr);//指定位置w_12864(dat,0x30+shi);//写入w_12864(dat,0x30+ge);}}/*************************************************************函数名称:void display(void)功能描述: 显示函数**************************************************************/ void display(void){ get_1302(); //读1302fenli(3,7,0); //读秒fenli(3,5,1); //读分fenli(3,3,2); //读时fenli(2,5,3); //读日fenli(2,3,4); //读月fenli(3,2,5); //读星期fenli(2,1,6); //读年}/*---------------按键处理相关函数--------------------------*//************************************************************ 函数名称:void scanner()功能描述: 按键函数*************************************************************/ void scanner(){ uchar i,j;if(!key) //功能键按下{ delay1ms(500); //延时500MSif(!key) //还按下,退出时间调整{ keyflag=0; //标志位为0sum=0; //清0w_12864(com,0x0c);//清闪烁for(i=0;i<7;i++)//十进制转十六进制{ j=TAB_1302[i]/10;TAB_1302[i]=TAB_1302[i]%10;TAB_1302[i]=TAB_1302[i]+16*j;}init_1302(); //写入1302while(!key); //等待释放delay1ms(10); //延时消抖}else //500MS内放开{ keyflag=1; //标志为1,进行时间调整sum++; //功能键加1if(sum==8)sum=0;switch(sum){ case 1: //{ w_12864(com,0x98+7);w_12864(com,0x0f);break;}case 2: //为2,年闪烁w_12864(com,0x90+1);break;case 3: //月闪烁w_12864(com,0x90+3);break;case 4: //日闪烁w_12864(com,0x90+5);break;case 5: //星期闪烁w_12864(com,0x88+2);break;case 6: //分闪烁w_12864(com,0x88+5);break;case 7: //时闪烁w_12864(com,0x88+3);break;}}}if(sum) //功能键按下{if(!key1){ delay1ms(10);if(!key1){ while(!key1);//等待加1键释放delay1ms(10);if(sum==1){ //备用}if(sum==2){ TAB_1302[6]++;if(TAB_1302[6]==100)TAB_1302[6]=0;fenli(2,1,6);w_12864(com,0x90+1);//闪烁归位}if(sum==3){ TAB_1302[4]++;if(TAB_1302[4]==13)TAB_1302[4]=1;fenli(2,3,4);w_12864(com,0x90+3);}if(sum==4){ TAB_1302[3]++;if(TAB_1302[3]==32)TAB_1302[3]=1;fenli(2,5,3);w_12864(com,0x90+5);}if(sum==5){ TAB_1302[5]++;if(TAB_1302[5]==7)TAB_1302[5]=0;fenli(3,2,5);w_12864(com,0x88+2);}if(sum==6){ TAB_1302[1]++;if(TAB_1302[1]==60)TAB_1302[1]=0;fenli(3,5,1);w_12864(com,0x88+5);}if(sum==7){ TAB_1302[2]++;if(TAB_1302[2]==24)TAB_1302[2]=0;fenli(3,3,2);w_12864(com,0x88+3);}}}}}//============================================================= void init(void){uchar i;init_12864();init_1302();while(TAB1[i]!='\0'){w_12864(dat,TAB1[i]);i++;}i=0;w_12864(com,0x90);while(TAB2[i]!='\0'){w_12864(dat,TAB2[i]);i++;}i=0;w_12864(com,0x88);while(TAB3[i]!='\0'){w_12864(dat,TAB3[i]);i++;}i=0;w_12864(com,0x98);while(TAB4[i]!='\0'){w_12864(dat,TAB4[i]);i++;}}/************************************************************* 函数名称:主函数函数功能:**************************************************************/ main(){init();while(1){scanner(); //检测键盘if(!keyflag) //标志为0{ display(); //调用显示show_T(read_T()); //显示温度delay1ms(500);}}}。
#include<reg51.h>#define uchar unsigned char#define uint unsigned int/*------------------寄存器地址定义------------*/#define WRITE_SECOND 0x80#define WRITE_MINUTE 0x82#define WRITE_HOUR 0x84#define WRITE_DAY 0x86#define WRITE_MONTH 0x88#define WRITE_YEAR 0x8C#define WRITE_PROTECT 0x8E#define WRITE_WEEK 0x8A#define WRITE_CURRENT 0x90#define READ_SECOND 0x81#define READ_MINUTE 0x83#define READ_HOUR 0x85#define READ_DAY 0x87#define READ_MONTH 0x89#define READ_WEEK 0x8B#define READ_YEAR 0x8Dsbit RST=P3^5; //DS1302片选sbit DIO=P3^4; //DS1302数据信号sbit SCLK=P3^6; //DS1302时钟信号sbit ACC7=ACC^7;sbit ACC0=ACC^0;unsigned char count;sbit beep=P1^4;void INITIAL_1302();unsigned char READ_1302(unsigned char addr);void WRITE_1302(unsigned char addr,unsigned char date); sbit LCD_E=P2^7; //液晶使能端sbit LCD_RS=P2^6; //液晶数据命令选择端sbit LCD_RW=P2^5; //液晶读写选择端sbit key0=P3^2; //功能键sbit key1=P3^3; //增大键sbit key2=P3^4; //减小键sbit DQ=P3^7; //18b20温度输入输出端char hour,minute,second,week,day,month,year,tem; unsigned char num,flag;unsigned char str1[]=" 20 - - ";unsigned char str2[]=" : : C";void delay(unsigned char z);void LCD_WRITE_COM(unsigned char com);void LCD_WRITE_DA TA(unsigned char date);void LCD_WRITE_SFM(unsigned char addr,unsigned char date);void LCD_WRITE_NYR(unsigned char addr,unsigned char date);void LCD_WRITE_WEEK(unsigned char week);void LCD_INITIAL();void LCD_WRITE_TEMP(uchar addr,uchar temp);void keyscan();void INITIAL_TEMER0();uchar TMPH ,TMPL;void w1602c(uchar com);void w1602d(uchar data01);void delay2(uint ms);void delay3(uint us);uchar resert(void);uchar read_byte();void write_byte(uchar val);uint get_temp();void display();void delay3(uint us); //18b20uchar resert(void); //18b20uchar read_byte(); //18b20void write_byte(uchar val); //18b20uint get_temp(); //18b20void main(){LCD_INITIAL(); //液晶初始化INITIAL_1302(); //DS1302初始化INITIAL_TEMER0(); //定时器初始化while(1){keyscan(); //按键扫描if(flag==0) //当标志位为0，允许读取DS1302数据，将数据送入液晶显示{second=READ_1302(0x81);LCD_WRITE_SFM(10,second);minute=READ_1302(0x83);LCD_WRITE_SFM(7,minute);hour=READ_1302(0x85);LCD_WRITE_SFM(4,hour);week=READ_1302(0x8b);LCD_WRITE_WEEK(week);day=READ_1302(0x87);LCD_WRITE_NYR(9,day);month=READ_1302(0x89);LCD_WRITE_NYR(6,month);year=READ_1302(0x8d);LCD_WRITE_NYR(3,year);tem=get_temp();LCD_WRITE_TEMP(13,tem);}}}/**********************1602BU份******************************************************/void delay(unsigned char z) //1602de延时函数{unsigned char x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void LCD_WRITE_COM(unsigned char com){LCD_RS=0;LCD_RW=0;LCD_E=1;P0=com;delay(5);LCD_E=0;}void LCD_WRITE_DA TA(unsigned char date){LCD_RS=1;LCD_RW=0;LCD_E=1;P0=date;delay(5);LCD_E=0;}void LCD_WRITE_SFM(unsigned char addr,unsigned char date) {unsigned char shi,ge;shi=date/10;ge=date%10;LCD_WRITE_COM(0x80+0x40+addr);LCD_WRITE_DATA(0x30+shi);LCD_WRITE_DATA(0x30+ge);}void LCD_WRITE_NYR(unsigned char addr,unsigned char date) {char shi,ge;shi=date/10;ge=date%10;LCD_WRITE_COM(0x80+addr);LCD_WRITE_DATA(0x30+shi);LCD_WRITE_DATA(0x30+ge);}void LCD_WRITE_WEEK(unsigned char week){LCD_WRITE_COM(0x80+12);switch(week){case 1: LCD_WRITE_DA TA('M');delay(5);LCD_WRITE_DATA('O');delay(5);;LCD_WRITE_DATA('N');break;case 2: LCD_WRITE_DA TA('T');delay(5);LCD_WRITE_DATA('U');delay(5);LCD_WRITE_DATA('E');break;case 3: LCD_WRITE_DA TA('W');delay(5);LCD_WRITE_DATA('E');delay(5);LCD_WRITE_DATA('D');break;case 4: LCD_WRITE_DA TA('T');delay(5);LCD_WRITE_DATA('H');delay(5);LCD_WRITE_DATA('U');break;case 5: LCD_WRITE_DA TA('F');delay(5);LCD_WRITE_DATA('R');delay(5);LCD_WRITE_DATA('I');break;case 6: LCD_WRITE_DA TA('S');delay(5);LCD_WRITE_DATA('A');delay(5);LCD_WRITE_DATA('T');break;case 7: LCD_WRITE_DA TA('S');delay(5);LCD_WRITE_DATA('U');delay(5);LCD_WRITE_DATA('N');break;}}void LCD_WRITE_TEMP(uchar addr,uchar temp){char shi,ge;shi=temp/10;ge=temp%10;LCD_WRITE_COM(0x80+0x40+addr);LCD_WRITE_DATA(0x30+shi);LCD_WRITE_DATA(0x30+ge);}void LCD_INITIAL(){unsigned char i;LCD_WRITE_COM(0x38);LCD_WRITE_COM(0x0c);LCD_WRITE_COM(0x06); //经本人试验证明1602初始化不清屏也可实现LCD_WRITE_COM(0x80);for(i=0;i<16;i++){LCD_WRITE_DATA(str1[i]);delay(5);}LCD_WRITE_COM(0x80+0x40);//液晶第二行显示for(i=0;i<16;i++){LCD_WRITE_DATA(str2[i]);delay(5);}}/***************************1302部分***************************************************/void WRITE_1302(unsigned char addr,unsigned char date) {unsigned char i;RST=0;SCLK=0;RST=1;for(i=8;i>0;i--){SCLK=0;ACC=addr;DIO=ACC0;addr>>=1;SCLK=1;}for(i=8;i>0;i--){SCLK=0;ACC=date;DIO=ACC0;date>>=1;SCLK=1;}RST=0;}unsigned char READ_1302(unsigned char addr){unsigned char i,date1,date2;RST=0;SCLK=0;RST=1;for(i=8;i>0;i--){SCLK=0;ACC=addr;DIO=ACC0;addr>>=1;SCLK=1;}for(i=8;i>0;i--){ACC7=DIO;SCLK=1;ACC>>=1;SCLK=0;}RST=0;date1=ACC;date2=date1/16;date1=date1%16;date1=date1+date2*10;return(date1) ;}void INITIAL_1302(){WRITE_1302(WRITE_SECOND,READ_1302(READ_SECOND)&0x7f); //启动DS1302}/**************************键盘扫描部分***************************************************/void keyscan(){if(key0==0)//确认功能键按下{delay(20);if(key0==0)//去抖{while(!key0);//释放num++;switch(num){case 1: flag=1; //修改时间，禁止从DS1302读数据TR0=0; //定时器关LCD_WRITE_COM(0x0f); //光标开始闪烁LCD_WRITE_COM(0x80+3);//第一次按下，光标定位到年位置break;case 2: LCD_WRITE_COM(0x80+6);//第二次按下，光标定位到月位置break;case 3: LCD_WRITE_COM(0x80+9);//第三次按下，光标定位到日位置break;case 4: LCD_WRITE_COM(0x80+12);//第四次按下，光标定位到星期位置break;case 5: LCD_WRITE_COM(0x80+0x40+4);//第五次按下，光标定位到时位置break;case 6: LCD_WRITE_COM(0x80+0x40+7);//第六次按下，光标定位到分位置break;case 7: LCD_WRITE_COM(0x80+0x40+10);//第七次按下，光标定位到秒位置break;case 8: num=0;//第八次按下，记录清零LCD_WRITE_COM(0x0c);//不显示光标WRITE_1302(WRITE_PROTECT,0x00); //允许写操作WRITE_1302(0x80,(second/10*16)+second%10);//将调节后的秒写入DS1302WRITE_1302(0x82,(minute/10*16)+minute%10);//将调节后的分写入DS1302WRITE_1302(0x84,(hour/10*16)+hour%10);//将调节后的时写入DS1302WRITE_1302(0x8a,(week/10*16)+week%10);//将调节后的星期写入DS1302WRITE_1302(0x86,(day/10*16)+day%10);//将调节后的日写入DS1302WRITE_1302(0x88,(month/10*16)+month%10);//将调节后的月写入DS1302WRITE_1302(0x8c,(year/10*16)+year%10);//将调节后的年写入DS1302WRITE_1302(WRITE_PROTECT,0x80); //开写保护flag=0; //时间修改完毕，允许液晶从DS1302读数据TR0=1;break;}}}if(num!=0){if(key1==0)//确认增大键按下{delay(20);if(key1==0)//增大键确实按下{while(!key1);switch(num){case 1: year++;//调节年if(year==100)year=0;LCD_WRITE_NYR(3,year);//将调节后的年送入液晶显示LCD_WRITE_COM(0x80+3);//光标回到指定处break;case 2: month++;//调节月if(month==13)month=0;LCD_WRITE_NYR(6,month);//将调节后的月送入液晶显示LCD_WRITE_COM(0x80+6);//光标回到指定处break;case 3: day++;//调节日if(day==32)day=0;LCD_WRITE_NYR(9,day);//将调节后的日送入液晶显示LCD_WRITE_COM(0x80+9);//光标回到指定处break;case 4: week++;if(week==8)week=0;LCD_WRITE_WEEK(week);//将调节后的星期送入液晶显示LCD_WRITE_COM(0x80+12);//光标回到指定处break;case 5: hour++;if(hour==24)hour=0;LCD_WRITE_SFM(4,hour);//将调节后的小时送入液晶显示LCD_WRITE_COM(0x80+0x40+4);//光标回到指定处break;case 6: minute++;if(minute==60)minute=0;LCD_WRITE_SFM(7,minute);//将调节后的分送入液晶显示LCD_WRITE_COM(0x80+0x40+7);//光标回到指定处break;case 7: second++;if(second==60)second=0;LCD_WRITE_SFM(10,second);//将调节后的秒送入液晶显示LCD_WRITE_COM(0x80+0x40+10);//光标回到指定处break;default:break;}}}if(key2==0)//确认减小键按下{delay(20);if(key2==0)//减小键确实按下{while(!key2);switch(num){case 1: year--;//调节年if(year==-1)year=99;LCD_WRITE_NYR(3,year);LCD_WRITE_COM(0x80+3);break;case 2: month--;//调节月if(month==-1)month=12;LCD_WRITE_NYR(6,month);LCD_WRITE_COM(0x80+6);break;case 3: day--;//调节日if(day==-1)day=31;LCD_WRITE_NYR(9,day);LCD_WRITE_COM(0x80+9);break;case 4: week--;//调节星期if(week==0)week=7;LCD_WRITE_WEEK(week);LCD_WRITE_COM(0x80+12);break;case 5: hour--;//调节时if(hour==-1)hour=23;LCD_WRITE_SFM(4,hour);LCD_WRITE_COM(0x80+0x40+4);break;case 6: minute--;//调节分if(minute==-1)minute=59;LCD_WRITE_SFM(7,minute);LCD_WRITE_COM(0x80+0x40+7);break;case 7: second--;//调节秒if(second==-1)second=59;LCD_WRITE_SFM(10,second);LCD_WRITE_COM(0x80+0x40+10);break;default:break;}}}}}/*******************************蜂鸣器部分******************************************//*-----------定时器0初始化-------------------------*/void INITIAL_TEMER0(){TMOD=0x01;TH0=(65536-20000)/256;TL0=(65536-20000)%256; //晶振频率12MHZ 定时20ms作右TR0=1;EA=1;ET0=1;}/*-------------------------------------------*/void timer0()interrupt 1{TH0=(65536-20000)/256;TL0=(65536-20000)%256; //重装count++;if(count==50) //1秒到{count=0;beep=0; //蜂鸣器响delay(5);beep=1; //蜂鸣器灭}if(tem>=30){beep=0;}}/*****************************18b20部分*********************************************888*/void delay3(uint us){uint s;for(s=0;s<us;s++);}uchar resert(void){uchar ready;DQ=0;delay3(32) ;DQ=1;delay3(3);ready=DQ;delay3(25);return ready;}uchar read_byte(){uchar i,j;uchar value=0;for(i=0;i<8;i++){DQ=0;DQ=1;for(j=0;j<3;j++);if(DQ){value|=0x01<<i;}delay3(6) ;}return value;}void write_byte(uchar val) {uchar i,temp;for(i=0;i<8;i++){temp=val>>i;temp=temp&0x01;DQ=0;if(temp==1)DQ=1;delay3(5);DQ=1;}DQ=1;}uint get_temp(){float f_temp;uint temp;P2=0x00;resert();delay3(50);write_byte(0xcc);write_byte(0x44);resert();write_byte(0xcc);write_byte(0xbe);TMPL = read_byte();TMPH = read_byte();temp = TMPH;temp <<= 8;TMPL=TMPL&0xf0;temp = temp | TMPL;f_temp=temp*0.0625;temp=f_temp;return temp;}。
