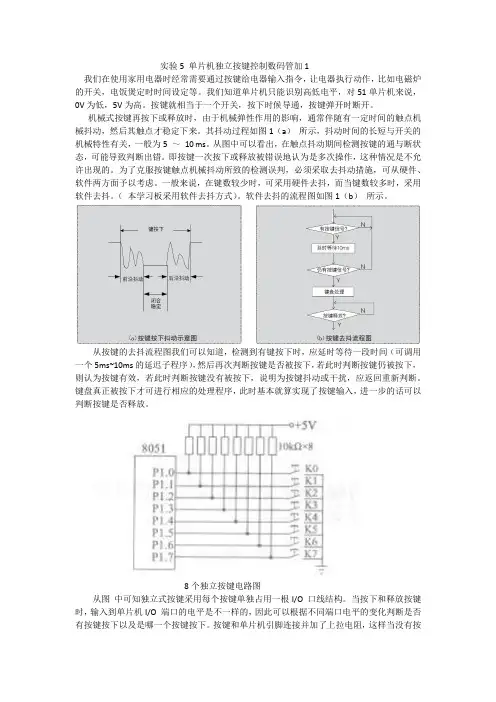

实验5 单片机独立按键控制数码管加1我们在使用家用电器时经常需要通过按键给电器输入指令，让电器执行动作，比如电磁炉的开关，电饭煲定时时间设定等。
我们知道单片机只能识别高低电平，对51单片机来说，0V为低，5V为高。
按键就相当于一个开关，按下时候导通，按键弹开时断开。
机械式按键再按下或释放时，由于机械弹性作用的影响，通常伴随有一定时间的触点机械抖动，然后其触点才稳定下来。
其抖动过程如图1（a）所示，抖动时间的长短与开关的机械特性有关，一般为5 ～10 ms。
从图中可以看出，在触点抖动期间检测按键的通与断状态，可能导致判断出错。
即按键一次按下或释放被错误地认为是多次操作，这种情况是不允许出现的。
为了克服按键触点机械抖动所致的检测误判，必须采取去抖动措施，可从硬件、软件两方面予以考虑。
一般来说，在键数较少时，可采用硬件去抖，而当键数较多时，采用软件去抖。
（本学习板采用软件去抖方式）。
软件去抖的流程图如图1（b）所示。
从按键的去抖流程图我们可以知道，检测到有键按下时，应延时等待一段时间（可调用一个5ms~10ms的延迟子程序），然后再次判断按键是否被按下，若此时判断按键仍被按下，则认为按键有效，若此时判断按键没有被按下，说明为按键抖动或干扰，应返回重新判断。
键盘真正被按下才可进行相应的处理程序，此时基本就算实现了按键输入，进一步的话可以判断按键是否释放。

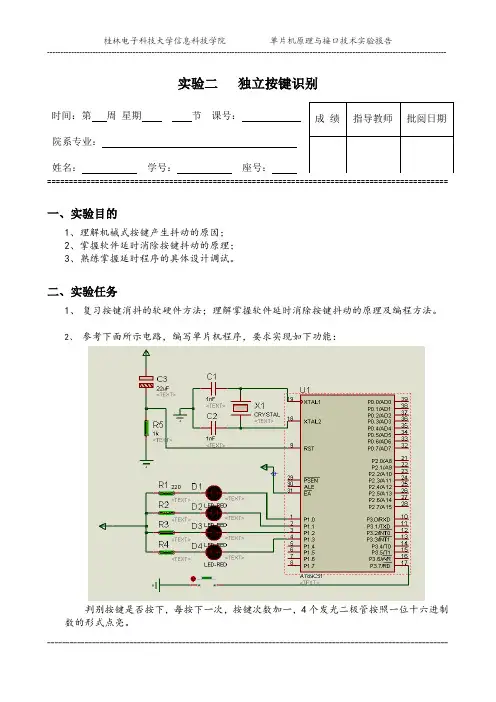

8个独立按键电路图从图中可知独立式按键采用每个按键单独占用一根I/O 口线结构。
当按下和释放按键时，输入到单片机I/O 端口的电平是不一样的，因此可以根据不同端口电平的变化判断是否有按键按下以及是哪一个按键按下。
按键和单片机引脚连接并加了上拉电阻，这样当没有按键按下的时候，I/O 输入的电平是高电平，当有按键按下的时候，I/O 输入的电平是低电平。
虽然独立式按键电路配置灵活，软件结构简单，但每个按键必须占用一根I/O 口线，因此，在按键较多时，I/O 口线浪费较大。

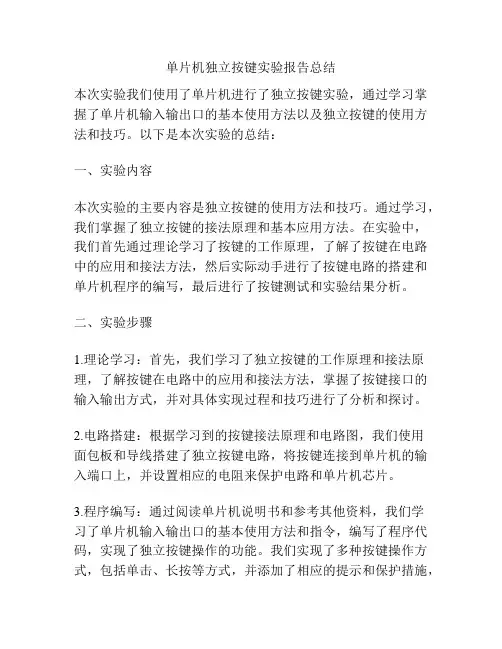

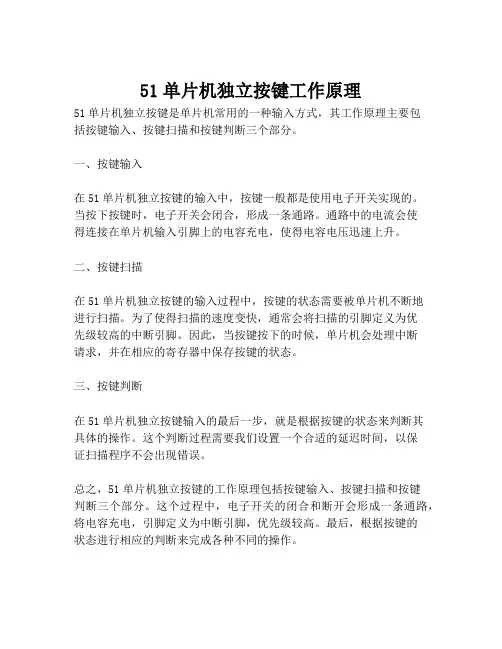

51单片机独立按键工作原理
