运用8255设计的键盘及显示接口图中用并行接口8255A作为微机与键盘间的接口，采用逐行扫描法识别键。
将键盘中的列与PA0—PA3相连，A口为输出；将行与C口的PC0—PC1相连，C 口为输入口； PB0—PB7与七段代码显示器连接B口为输出。
程序执行过程如下：识别是否有键按下，方法是使PA0一PA3输出全0，读C 口(行值) 中只要有一位为0，就说明有键按下，在检测到有键按下后，延迟一段时间，根据找到的键号，转去执行显示七段代码显示器的程序，这时七段代码显示器就显示与该键相同的数值。
实验步骤8255接口的应用键盘及显示接线图注：圆圈处是要求接的连线。
（1）按图4接线。
（2）输入源程序，汇编、连接后装入系统。
（3）执行程序后，按一下键盘，7段代码就会显示相应的数字。
程序STACK SEGMENT STACKDW 64 DUP(?)STACK ENDSDATA SEGMENTTABLE DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07HDATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART: MOV AX,DATAMOV DS,AXMOV SI,3000HMOV AL,00HMOV [SI],AL ；清空存放数据的缓冲区MOV [SI+1],ALMOV [SI+2],ALMOV [SI+3],ALMOV DI,3003HMOV AL,81H ；8255方式字定义选择0方式，A口为输出；OUT 63H,AL；B口为输出；C口为输入BEGIN: CALL DIS ；显示七段代码管数据的子程序CALL CLEAR ；七段代码管清0子程序CALL CCSCAN ；检测是否有键按下子程序JNZ INK1 ；JMP BEGININK1: CALL DISCALL DALLY ；子程序为延时，消抖动CALL DALLYCALL CLEARCALL CCSCANJNZ INK2JMP BEGININK2: MOV CH,0FEHMOV CL,00HCOLUM: MOV AL,CHOUT 60H,ALIN AL,62HTEST AL,01HJNZ LONEMOV AL,00HJMP KCODELONE: TEST AL,02HJNZ NEXTMOV AL,04HKCODE: ADD AL,CLCALL PUTBUFPUSH AXKON: CALL DISCALL CLEARCALL CCSCANJNZ KONPOP AX NEXT: INC CLMOV AL,CHTEST AL,08HJZ KERRROL AL,1MOV CH,ALJMP COLUM KERR: JMP BEGIN CCSCAN: MOV AL,00HOUT 60H,ALIN AL,62HNOT ALAND AL,03HRET CLEAR: MOV AL,00HOUT 61H,ALRETDIS: PUSH AXMOV SI,3000HMOV DL,0F7HMOV AL,DLAGAIN: OUT 60H,ALMOV AL,[SI]MOV BX,OFFSET TABLE ；取七段代码首址AND AX,00FFHADD BX,AXMOV AL,[BX]OUT 61H,ALCALL DALLYINC SIMOV AL,DLTEST AL,01HJZ OUTROR AL,1MOV DL,ALJMP AGAINOUT: POP AXRETDALLY: PUSH CXMOV CX,0010HT1: MOV AX,0010HT2: DEC AXJNZ T2LOOP T1POP CXRETPUTBUF: MOV SI,DIMOV [SI],ALDEC DICMP DI,2FFFHJNZ GOBACKMOV DI,3003H GOBACK: RETCODE ENDSEND START。
实验六 8255 控制键盘与显示实验一、实验目的1．掌握8255 输入、输出编程方法。
2．掌握阵列键盘和数码管动态扫描显示的控制方法。
二、实验内容用8255 可编程并行口做一个键盘、显示扫描实验，把按键输入的键值，显示在8255 控制的七段数码管上。
8255 PB 口做键盘输入线，PC 口做显示扫描线，PA 口做显示数据线。
三、实验要求根据实验内容编写一个程序，并在实验仪上调试和验证。
四、实验说明和电路原理图本实验需要用到 CPU 模块（F3 区）、8255 模块（C6 区）、8279 键盘与显示模块（E7 区）。
8255 键盘与显示电路原理图参见图7-1A、图7-1B，及前一实验的图6-1。
CS_8255 接8000H，则8255 状态/命令口地址为8003H，PA 口地址为8000H，PB 口地址为8001H、PC 口地址为8002H。
图7-1A 键盘显示电路1图7-1B 键盘显示电路2五、实验步骤1）系统各跳线器处在初始设置状态，S11E 和S12E 红开关全部打到下方（OFF）。
2）用8 位数据线对应连接8255 模块的JD3C(PA 口)、JD4C(PB 口)、JD5C(PC 口)到8279模块的JD3E、JD2E、JD4E；用导线连接8255 模块的CS_8255 到地。
3）启动PC 机，打开THGMW-51 软件，输入源程序，并编译源程序。
编译无误后，下载程序运行。
4）在键盘上按任一单键，观察数码管的显示，数码管低位显示按键值。
D8255A EQU 8000H ;8255 PA 口地址D8255B EQU 8001H ;8255 PB 口地址D8255C EQU 8002H ;8255 PC 口地址D8255 EQU 8003H ;8255 状态/命令口地址LEDBUF EQU 50H ;显示缓存KEYVAL EQU 60H ;读到的键码ORG 0000HLJMP STARTORG 0100HSTART: MOV SP,#80H ;堆栈指针指到80HMOV DPTR,#D8255MOV A,#90H ;方式0,PB,PC口输出,PA口输入MOVX @DPTR,AMOV LEDBUF,#10H ;预置地址MOV LEDBUF+1,#11H ;低四位显示---MOV LEDBUF+2,#11HMOV LEDBUF+3,#11HMOV LEDBUF+4,#5 ;高四位显示8255MOV LEDBUF+5,#5MOV LEDBUF+6,#2MOV LEDBUF+7,#8KB_DIS:LCALL RD_KB ;读键盘MOV A,#0FFHCJNE A,KEYVAL,TOSHOW ;判读到键SJMP SHOW ;没有则继续读键TOSHOW:MOV LEDBUF,KEYVALSHOW: LCALL DISPLAYSJMP KB_DISRD_KB: ;键盘扫描MOV A,#02H ;扫描第一行MOV DPTR,#D8255CMOVX @DPTR,AMOV DPTR,#D8255A MOVX A,@DPTRMOV R1,#00H ;行首键号0CJNE A,#0FFH,KEYCAL ;判键是否按下MOV A,#01H ;扫描第二行MOV DPTR,#D8255CMOVX @DPTR,AMOV DPTR,#D8255AMOVX A,@DPTRMOV R1,#08H ;行首键号8CJNE A,#0FFH,KEYCALSJMP NOKEY ;无键按下KEYCAL: MOV R0,#08H ;计算键码循环8次SHIFT: RRC AJNC TORETINC R1DJNZ R0,SHIFTSJMP NOKEY ;无键按下TORET: MOV KEYVAL,R1RETNOKEY: MOV KEYVAL,#0FFH ;返回无键标志RETDisplay:MOV R7,#8 ;8个数码管MOV R5,#0MOV R0,#LEDBUFDLOOP:MOV A,R5RL A ;JD4E移到PC3、PC4、PC5RL ARL AANL A,#11111011BINC R5MOV DPTR,#D8255CMOVX @DPTR,A ;点亮对应的LEDMOV A,@R0MOV DPTR,#LEDSEGMOVC A,@A+DPTRINC R0MOV DPTR,#D8255BMOVX @DPTR,A ;显示数据LCALL DelayDJNZ R7,DLOOPRETDelay: PUSH R7MOV R7,#200DelayLoop:NOPDJNZ R7,DelayLoopPOP R7RETLEDSEG: DB 3FH,06H,5BH,4FH,66H,6DH;0,1,2,3,4,5DB 7DH,07H,7FH,6FH,77H,7CH;6,7,8,9,A,BDB 39H,5EH,79H,71H,00H,40H;C,D,E,F, ,-END六、实验结果及分析当我们载入程序后我们可以看到数码管上显示“8255-- ”。
8255接口键盘及显示综合设计实验（曹建文2009年10月10日）一、实验目的1、掌握8255的工作方式及应用编程。
2、自行设计、制作和连接基于8255并行接口的键盘及显示实验电路。
3、实现扫描式矩阵键盘的功能和作用。
二、实验设备PC机1台，TD-PIT实验台1台，实验元器件若干。
三、实验内容1、使用8255实现键盘按键和七段LED数码显示管显示功能。
2、根据实验要求自行设计实验线路图，制作和焊接实验电路板和实验元器件。
3、按照实验要求和实验电路图编写实验程序，使得按下不同的数字按键后数码管显示相应的数字值（4位数码管）。
4、按照实验要求设计和编写实验程序，实现普通计算器的加/减法功能。
四、实验原理1、8255结构及原理并行接口是以数据的字节为单位与I/O设备或被控制对象之间传递信息。
CPU和接口之间的数据传送总是并行的，即可以同时传递8位、16位或32位等。
8255可编程外围接口芯片是Intel公司生产的通用并行I/O接口芯片，它具有A、B、C三个并行接口，用+5V单电源供电，能在以下三种方式下工作：方式0--基本输入/输出方式、方式1--选通输入/输出方式、方式2--双向选通工作方式。
8255的内部结构及引脚如图-1所示，8255工作方式控制字和C口按位置位/复位控制字格式如图-2所示。
图-1：8255内部结构及引脚图（a）工作方式控制字（b）c口按位置位/复位控制字图-2：8255控制字格式（1）8255的内部结构如图-1所示，8255的内部结构由以下4个部分组成：（1）输入/输出端口A、B、C 。
这三个端口均可看作是I/O端口，但它们的结构和功能也稍有不同。
A口和B口是一个独立的8位I/O口。
C口可以看作是一个独立的8位I/O口；也可以看作是两个独立的4位I/O口。
（2）A组和B组控制电路。
这是两组根据CPU命令控制8255工作方式的电路，这些控制电路内部设有控制寄存器，可以根据CPU送来的编程命令来控制8255的工作方式，也可以根据编程命令来对C口的指定位进行置位/复位的操作。
实验七 8255 键盘显示实验一．实验目的1.掌握8255与单片机的接线和I/O编程方法；2.掌握8255扫描键盘与读取键值的编程；3.掌握数码管的显示原理与编程。
二、实验内容1.使用单片机、8255模块和数码管显示电路，编程实现在数码管上从右至左显示0-5；2. 使用单片机、8255模块和键盘显示电路，编程实现在数码管最右1位显示按键的键码。
三、实验设计1.硬件电路设计使用8255模块（E3区），PA口作为位扫描口(键扫描口)，PB口输出字形码，PC口作为键值读入口，与数码管显示电路和矩阵键盘模块电路（F6区）相应接口连接， 8255的数据总线D0-D7、读（/RD）、写（/WR）、端口选择A0、A1和片选/CS已和单片机接好，各端口地址如下：PA口：0FF28H；PB口：0FF29H；PC口：0FF2AH；控制口：0FF2BH单片机与8255的接线原理图和8255与键盘显示模块接线原理图如下：2.程序设计主程序流程图和显示子程序、读键子程序流程图见图6-1，6-2，6-3.YN入口 数据存储区取数据数据表中取字形码 输出字形码 输出位扫描信号6位显示完否？ 返回延时图6-2 显示子程序Y N 开始初始化 扫描键盘有键按下？延时消抖读键值 显示键码图6-1 主程序流程图显示数据程序设计要点：（1）数码管显示：数码管是共阴极的，但数码管的接口电路（74LS240，754510）决定了PB口应输出共阳码，PA口应输出低电平扫描信号，数码管才能正确显示数据；（2）每一位数码管选通时间应保持在1-5ms之内，PA口轮扫一遍的时间应保持在50ms之内；（3）扫描键盘：PA口输出00H, PC口读入，判断A的值不等于03H，有键按下；（4）延时消抖：检测到有按键后，延时10-20ms再读键值；（5）读键值：PA口分列输出0，PC口读入，根据A的值和扫描的列数值确定键值。
三、实验操作1.硬件连线：根据硬件电路原理图连接各模块，SW3、SW4、SW5拨向off。

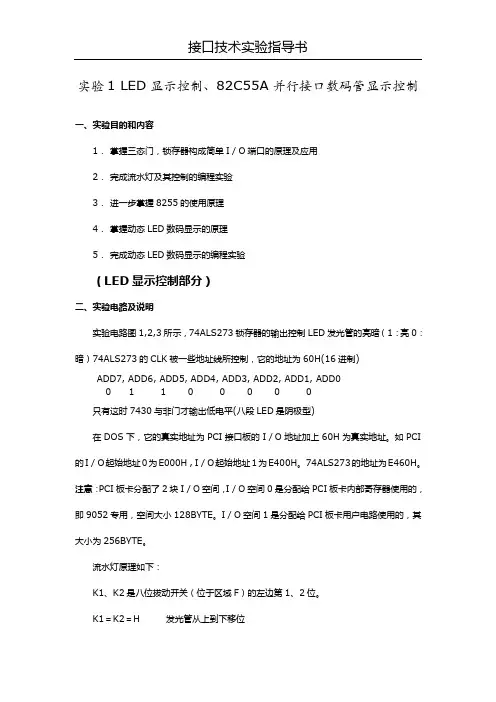

实验四 8255和LED 数码管显示实验一、实验目的1．掌握并行接口8255A 的工作原理及使用方法。
2．了解七段数码管显示数字的原理。
3．掌握多位数码显示的接口技术。
二、实验电路实验电路如图2及图3所示。
三、实验内容1．静态显示：如图2所示，将8255A 的A 口PA0～PA6分别与七段数码管的段码驱动输入端a ～g 相连。
编程从键盘输入一位十进制数字（0～9），在七段数码管上显示出来，按其它键程序退出。
用Proteus 仿真软件搭建硬件电路，实现静态显示，完成系统的调试运行，并讲解搭建调试全过程。
用屏幕录像软件进行全过程录像，以MP4格式保存提交，提交仿真程序文件，完成实验报告的书写。
2．动态显示：按图3连接好电路，七段数码管段码连接不变，两个数码管的位码驱动输入端S1、S0分别接8255C 口的PC1、PC0。
编程在两个数码管上显示56，按任意键程序退出。
用Proteus 仿真软件搭建硬件电路，。
要求：在Proteus 仿真软件上搭建硬件系统，采用一个8255芯片实现两个数码管动态显示数字‘56’，完成系统的调试运行，并讲解搭建调试全过程。
用屏幕录像软件进行全过程录像，以MP4格式保存提交，提交仿真程序文件，完成实验报告的书写。
四、实验程序和结果<1>静态显示;************************************************ ;* 键盘输入数据(0-9)控制LED 数码管显示(静态显示) * ;************************************************ IO8255A EQU 288HP A 6P A 5P C 0 P A 4P A 3g f e d c b aS1 S0图3 动态态显示电路+5VP A 6P A 5P A 4C S P A 3g f e d c b a288H~ 28BH8255图2 静态显示电路 dp S3 S2 S1 S0IO8255CON EQU 28BHDATA SEGMENTLED DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FHMESG DB 0DH,0AH,'INPUT A NUM (0--9),OTHER KEY IS EXIT:',0DH,0AH,'$' DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART:MOV AX,DATAMOV DS,AXMOV DX,IO8255CON ;使8255的A口为输出方式MOV AX,80HOUT DX,ALSSS:MOV DX,OFFSET MESG ;显示提示信息MOV AH,09HINT 21HMOV AH,01 ;从键盘接收字符INT 21HCMP AL,'0' ;是否小于0JB EXIT ;若是则退出CMP AL,'9' ;是否大于9JA EXIT ;若是则退出SUB AL,30H ;将所得字符的ASCII码减30HMOV BX,OFFSET LED ;BX为数码表的起始地址XLAT ;求出相应的段码MOV DX,IO8255A ;从8255的A口输出OUT DX,ALJMP SSS ;转SSSEXIT: MOV AH,4CH ;返回DOSINT 21HCODE ENDSEND START<2>动态显示DATA SEGMENTINPORT EQU 2400H-280HIO8255A EQU INPORT+288HIO8255C EQU INPORT+28AHIO8255CTR EQU INPORT+28BHMESGL DB 0DH,0AH,’PRESS ANY KEY TO EXIT!’,0DH,0AH,’$’DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART:MOV AX,DATAMOV DS,AXMOV DX,OFFSET MESGL ; 提示显示信息MOV AH,9INT 21HMOV DX,IO8255CTR ;将8255设为A口输出MOV AL,80HOUT DX,ALLOOP1:MOV DX,IO8255AMOV AL,6DHOUT DX,ALMOV DX,IO8255CMOV AL,2OUT DX,ALMOV CX,3000HDELAY:LOOP DELAY ;延时MOV DX,IO8255CMOV AL,0OUT DX,AL ; 关数码管MOV DX,IO8255AMOV AL,7DHOUT DX,ALMOV DX,IO8255CMOV AL,1OUT DX,ALMOV CX,3000HDELAY1:LOOP DELAY1 ;延时MOV AH,0BHINT 21HCMP AL,0JNZ EXIT ;按任意键退出JMP LOOP1EXIT:MOV DX,IO8255CMOV AL,0 ;关掉数码管显示OUT DX,ALMOV AX,4C00H ;返回DOSINT 21HCODE ENDSEND START。

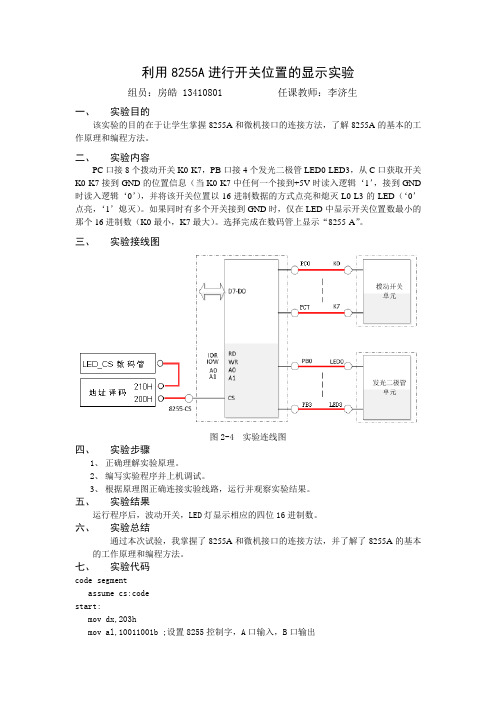

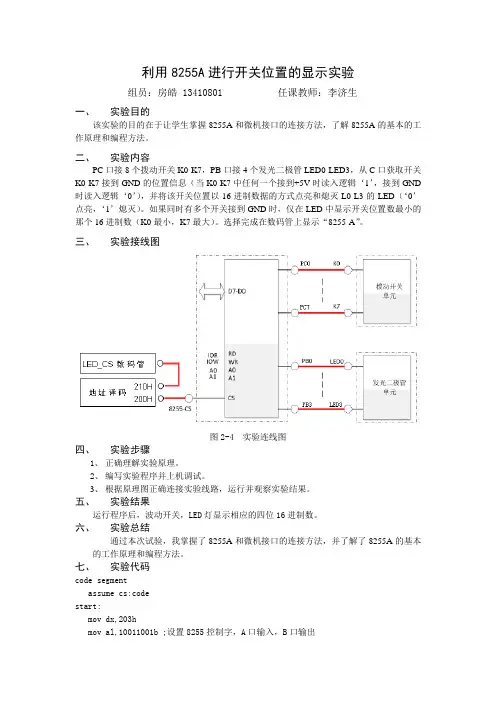

利用8255A进行开关位置的显示实验组员：房皓 13410801 任课教师：李济生一、实验目的该实验的目的在于让学生掌握8255A和微机接口的连接方法，了解8255A的基本的工作原理和编程方法。
二、实验内容PC口接8个拨动开关K0-K7，PB口接4个发光二极管LED0-LED3，从C口获取开关K0-K7接到GND的位置信息（当K0-K7中任何一个接到+5V时读入逻辑‘1’，接到GND 时读入逻辑‘0’），并将该开关位置以16进制数据的方式点亮和熄灭L0-L3的LED（‘0’点亮，‘1’熄灭）。
如果同时有多个开关接到GND时，仅在LED中显示开关位置数最小的那个16进制数（K0最小，K7最大）。
选择完成在数码管上显示“8255-A”。
三、实验接线图图2-4 实验连线图四、实验步骤1、正确理解实验原理。
2、编写实验程序并上机调试。
3、根据原理图正确连接实验线路，运行并观察实验结果。
五、实验结果运行程序后，波动开关，LED灯显示相应的四位16进制数。
六、实验总结通过本次试验，我掌握了8255A和微机接口的连接方法，并了解了8255A的基本的工作原理和编程方法。
七、实验代码code segmentassume cs:codestart:mov dx,203hmov al,10011001b ;设置8255控制字，A口输入，B口输出out dx,alLop1:mov dx,202hin al,dx ;输入开关状态mov cl,00hLop2:shr al,1jnc Lop3inc clcmp cl,08hjnz Lop2Lop3:mov dx,201hmov al,clout dx,al ;把A口数据送B口寄存器,用LED显示输出 jmp Lop1 ;循环mov ah,4chint 21hcode endsend start。
姓名专业学号2013年10月28日随着单片机技术的飞速发展，在其推动下，现代的电子产品几乎渗透到了社会的各个领域，有力地推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高。
单片机具有体积小、功能强、应用面广等优点，目前正以前所未见的速度取代着传统电子线路构成的经典系统，蚕食着传统数字电路与模拟电路固有的领地。
它的体积小、质量轻、价格便宜、为学习、应用和开发提供了便利条件。
同时，学习使用单片机了解计算机原理与结构的最佳选择。
现在，这种单片机的使用领域已十分广泛。
彩电、冰箱、空调、录像机、VCD、遥控器、游戏机、电饭煲等无处不见单片机的影子，单片机早已深深地融入我们每个人的生活之中。
单片机能大大地提高这些产品的智能性，易用性及节能性等主要性能指标，给我们的生活带来舒适和方便的同时，在工农业生产上也极大地提高了生产效率和产品质量。
单片机按用途大体上可分为两类，一种是通用型单片机，另一种是专用型单片机。
课题要求：用51单片机、8255、138、373等实现数码管显示按键数值的程序各芯片资料：1.8255芯片资料如下用8255A可编程器件扩展并行接口8255: 有三个八位的并行口：PA、PB、PC。
有三种工作方式：方式0，方式1，方式2。
逻辑结构图:包含四个部分：●三个并行数据输入输出端口●两个工作方式控制电路●一个读写逻辑控制电路●八位总线缓冲器⑴．三个并行数据输入输出端口：A口；B口；C口一般，A口，B口作为数据输入输出端口，C口作为控制/状态信息口，可以分为两个部分，分别与A口和B口配合使用，作为控制信息输出或状态信息输入。
⑵．工作方式控制电路工作方式控制电路有两个：A组控制和B组控制电路，A组控制用来控制A口和C口的上半部分PC7——PC4；B组控制用来控制B口和C口的下半部分PC3——PC0；两组控制电路具有一个控制命令寄存器，用来接收来自CPU的数据（控制字），以决定芯片的工作方式，或对C口按位进行清“0”或者置“1”。
实验九8255扫描键盘、显示实验一.实验要求利用8255可编程并行口做一个扫描键盘实验，把按键输入的键码，显示在由8279控制的七段数码管上。
8255PA口做键盘输入线，PB口作扫描线。
二.实验目的1.掌握8255编程方法。
2.掌握扫描键盘和显示的编程方法。
三.实验电路及连线CS8255接8500H，则命令字地址为8506H,PA口地址为8500H，PB口地址为8502H，PC口地址为8504H。
CS8279接8700H，则8279的状态口地址为8701H; 8279的数据口地址为8700H;模块中的十个短路套都套在8255侧。
四.实验说明在PA口与PB口组成的64点阵列上，把按键接在不同的点上，将得到不同的键码，本实验采用8×2的阵列，共可按16个键。
显示部分由8279控制，由7407驱动8位数码管显示。
五.实验程序框图主程序框图读键显示部分框图六.实验程序:D8255 EQU 8506H ;8255状态/数据口地址D8255A EQU 8500H ;8255 PA口地址D8255B EQU 8502H ;8255 PB口地址Z8279 EQU 8701H ;8279状态口地址D8279 EQU 8700H ;8279数据口地址DISPTR EQU 08H ;当前显示位置KEYVAL EQU 09H ;读到的键码ORG 0000HLJMP STARTORG 0040HSTART:MOV SP,#60HLCALL DELAY ;延时MOV DISPTR,#30H ;显示缓冲区头指针MOV DPTR,#D8255MOV A,#90H ;置8255状态;方式0,PB,PC口输出,PA口输入MOVX DPTR,AMOV DPTR,#Z8279 ;置8279命令字MOV A,#0D3HMOVX DPTR,A ;清LED显示MOV A,#00HMOVX DPTR,AMOV A,#38HMOVX DPTR,AMOV A,#0D1HKB_DIS:LCALL RD_KB ;读键盘MOV A,#0FFHCJNE A,KEYVAL,DISBUF ;判读到键SJMP KB_DIS ;没有则继续读键DISBUF:LCALL DISP ;把键移入显存LCALL DELAY ;延时消抖LCALL DELAYSJMP KB_DISDISP: ;显存依次前移MOV R1,#31H ;在最后加入新键值MOVE:MOV A,R1DEC R1MOV R1,AINC R1INC R1CJNE R1,#38H,MOVEMOV 37H,KEYVALMOV KEYVAL,#0FFHMOV DPTR,#Z8279MOV A,#90HMOVX DPTR,AMOV R0,#08HMOV R1,#30HMOV DPTR,#D8279LP: MOV A,R1MOVX DPTR,AINC R1DJNZ R0,LPRETRD_KB: ;键盘扫描MOV A,#02H ;扫描第一行MOV DPTR,#D8255BMOVX DPTR,AMOV DPTR,#D8255AMOVX A,DPTRMOV R1,#00HCJNE A,#0FFH,KEYCAL ;判键是否按下MOV A,#01H ;扫描第二行MOV DPTR,#D8255BMOVX DPTR,AMOV DPTR,#D8255AMOVX A,DPTRMOV R1,#08HCJNE A,#0FFH,KEYCALSJMP NOKEY ;无键按下KEYCAL: ;计算键码MOV R0,#08HSHIFT:RRC AJNC CALCINC R1DJNZ R0,SHIFTCALC: ;换算显示码MOV DPTR,#DL_DATMOV A,R1MOVC A,A+DPTRMOV KEYVAL,ARETNOKEY: MOV KEYVAL,#0FFH ;返回无键标志RETDELAY: MOV R0,#0H ;延时子程序DELAY1: MOV R1,#0HDJNZ R1,$DJNZ R0,DELAY1RETDL_DAT: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H ;0,1,2,3,4,5,6,7DB 7FH,6FH,77H,7CH,39H,5EH,79H,71H ;8,9,A,B,C,D,E,FEND实验十8279显示实验一.实验要求编制程序，利用8279及键盘显示接口电路，编程实现按键的读取，并将按键值显示在数码管上。
实验四8255a与LED数码管的显示一. 实验目的掌握8255A的编程原理与LED数码管的显示方法。
二. 实验环境硬件环境：奔3以上处理器，512MB以上内存空间软件环境：windowsXP以上操作系统，emu8086编译环境，Proteus7.5sp3。
三.实验内容与完成情况1.仿真电路图2.实验原理(1)8255A可编程I/O接口芯片具有三种工作方式：方式0（简单的输入输出方式）、方式1（选通式输入/输出方式）和方式2（双向数据传送方式）。
它分别能够控制把CPU的控制命令或输出数据送至相应的端口，也可以控制把外设的状态信息或输入的数据通过相应端口送至CPU。
(2)8255芯片具有三个数据端口A、B和C。
每个端口都为8位，可以由编程来选择作为输入端口或输出端口。
在一般情况下，常利用A、B两个端口来完成与外设之间的数据交换过程，而利用C端口来完成与外设的状态控制信息的交换过程。
3.实验过程首先打开电源，由8086向8255a发出指令，选定8255的工作方式，然后，读A口数据，高四位清零，取LED灯偏移地址。
当4个按钮的开关情况发生变化时，电信号的变化被读入8255a，经一系列的信号处理，从B口输出到LED灯显示数字。
4.编程调试程序data segment; add your data here!PORTD EQU 66H ;CPU-8255控制寄存器PORTA EQU 60H ;8086 A1接8255 A0;A2 接8255A1PORTB EQU 62HPORTC EQU 64HREGIS EQU 10010000B ;A IN, B OUT,AB口工作方式0LED DB 3fH,06H,5bH,4fH,66H,6dH,7dH,07H,7fH,6fH,77H,7cH,39H,5eH,79H,71H data endsstack segmentdw 128 dup(0)stack endscode segmentASSUME CS:code, DS:dataBEGIN:MOV DX,PORTD ;设置8255工作方式MOV AL,REGIS ;control byteOUT DX,ALG1: MOV DX,PORTAIN AL,DX ;读A口数据AND AL,00001111B ;高四位清零;数码管译码MOV BX,OFFSET LEDXLAT ;取LED表;-------------PUSH CXMOV CX,40H ;延时DELAY:LOOP DELAYPOP CX;-------------MOV DX,PORTBOUT DX,ALJMP G1code endsend BEGIN ; set entry point and stop the assembler.四.出现的问题1.不知道如何选定8255a的A,B,C三个端口的工作状态；2.对74ls183的电信号处理机制不清楚。

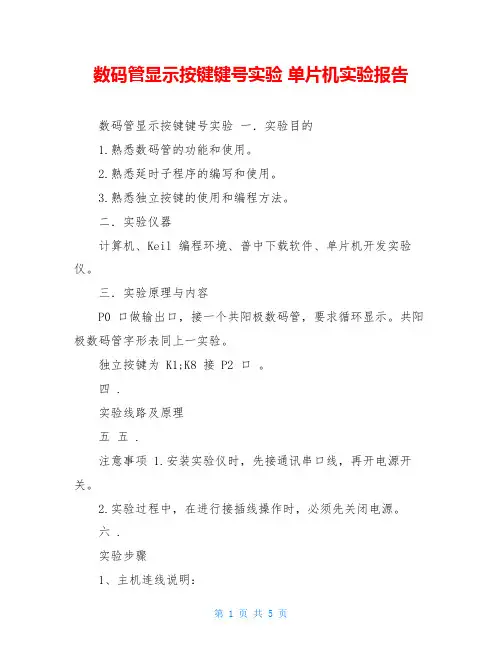

数码管显示按键键号实验单片机实验报告数码管显示按键键号实验一．实验目的1.熟悉数码管的功能和使用。
2.熟悉延时子程序的编写和使用。
3.熟悉独立按键的使用和编程方法。
二．实验仪器计算机、Keil 编程环境、普中下载软件、单片机开发实验仪。
三．实验原理与内容P0 口做输出口，接一个共阳极数码管，要求循环显示。
共阳极数码管字形表同上一实验。
独立按键为 K1;K8 接 P2 口。
四 .实验线路及原理五五 .注意事项 1.安装实验仪时，先接通讯串口线，再开电源开关。
2.实验过程中，在进行接插线操作时，必须先关闭电源。
六 .实验步骤1、主机连线说明：JP10单片机 0 P0 口（8 8 位）JP3共阳极数码管JP11单片机 2 P2 口（8 8 位）JP58 8 个独立按键七 .实验步骤1.打开 Keil 编程软件编写程序，并进行汇编产生 HE_ 文件。
（1）流程图（2）源程序ORG 0000HLJMP MAIN; 初始地址 0000H 跳转 MAI 程序 ORG 0030HMAIN:MOV SP,#60H; 赋值 SP=60H MOV A,P2;A=P2 CJNE A,#0FFH,LP3 ;ane;FFH 跳转 LP3LJMP LP1; 跳转 LP1 LP2:LCALL DEY10; 调用 DEY10 延时子程序MOV A,P2; 赋值 A=P2 CJNE A,#0FFH,LP3 ;Ane;FFH 时跳转 LP3 LJMP LP1; 跳转 LP1 LP3:MOV R3,#1;R3=1MOV R2,#8;R2=8 LP4:RRC A;A 带进位循环右移JNC LP5; 无进位跳转 LP5 INC R3;R3 加一 DJNZ R2,LP4;R2 减一ne;0 转跳转 LP4 LJMP LP1; 跳转 LP1 LP5:MOV A,P2;A=P2CJNE A,#0FFH,LP5 ;Ane;FFH 跳转 LCALL DISPLAY ; 调用LP1:LJMP MAIN; 跳转 DISPLAY:MOV A,R3 MOV DPTR,#500H ; 将数组首地址赋给数据指针寄存器 MOVC A,@A+DPTR ; 根据 R3 的值取第几个数据 MOV P0,A ;P0=A RET DEY10: MOV R6,#20__MOV R7,#0 DEY11: DJNZR7,DEY11DJNZR6,DEY11; 执行256 _____20__次后返回调用处RETdey1: MOV R5,#40DEYY1:LCALL DEY10; 调用延时子程序 DEY10DJNZ R5,DEYY1;256 _____20__ _____40RET; 返回调用处ORG 500H; 数组从 500H 开始存储 TAB:DB0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H DB80H,90H,88H,83H,0C6H,0A1H,86H,8EH,0BFH END 2.点击普中下载软件，检查设置是否正确，然后下载到实验仪的单片机中。
1．实验5静态显示实验参考程序如下：data segmentled db 3fh,06h,5bh,4fh,66h,6dh,7dh,07hdb 7fh,67h,77h,7ch,39h, 5eh,79h,71hmesg1 db 0dh,0ah,'input a num(0-9)from keyboar:', 0dh,0ah,'$' data endscode segmentassume cs:code,ds:datastart: mov ax,datamov ds,axmov dx,28bhmov al,80hout dx,almov dx,288hmov ax,00hout dx,alss0: mov dx,offset mesg1mov ah,09hint 21hmov ah,1int 21hcmp al,27jz ss3cmp al,61hjb ss1sub al,39jmp ss2ss1: cmp al,41hjb ss2sub al,7ss2: and al,0fhmov bx,offset ledxlatmov dx,288hout dx,aljmp ss0ss3: mov ah,4chint 21hcode endsend start2．实验5动态显示参考程序如下：code segmentassume cs:codestart: mov dx,28bhmov al,80hout dx,alss0: mov dx,28ahmov al,00hout dx,almov dx,288hmov al,06hout dx,almov dx,28ahmov al,08hout dx,alcall delaymov dx,28ahmov al,00hout dx,almov dx,288hmov al,5bhout dx,almov dx,28ahmov al,04hout dx,alcall delaymov dx,28ahmov al,00hout dx,almov dx,288hmov al,4fhout dx,almov dx,28ahmov al,02hout dx,alcall delaymov dx,28ahmov al,00hout dx,almov dx,288hmov al,66hout dx,almov dx,28ahmov al,01hout dx,alcall delayjmp ss0mov ah,4chint 21hdelay proc near ;延时子程序mov cx,100n1: loop n1retdelay endpcode endsend start附图1：如下所示，在实验台上设有四/两个共阴极七段数码管显示及驱动电路，段码为同相驱动器（输入1时对应的段亮），位码为反相驱动器（输入1时对应的数码管亮），从段码与位码的驱动器输入端（段码输入端：a、b、c、d、e、f、g、dp,位码输入端：s1、s2）输入不同的代码即可显示不同的数字或符号。
实验2 8255与多位LED数码管的显示实验一、实验目的掌握8255A的编程原理与多位LED数码管的显示方法。
二、实验设备MUT—Ⅲ型实验箱、8086CPU模块。
三、实验内容把待显示字符的LED代码组成一个七段代码表，存放在存储器中。
通过对8255编写程序在多位LED 数码管上显示输出。
1、设计出8255与8086接口对应硬件电路，并完成相应的连接2、设计出8255与LED数码管的对应硬件接口电路，并完成相应的连接3、编写程序，在数码管上显示相应字符或数字4、写出习题部分要求的程序四、实验原理介绍本实验用到两部分电路：8255可编程并口电路和LED数码管的显示电路。
实验箱数码管采用共阴极形式。
五、实验步骤1、实验接线CS0↔CS8255（输出）PA0～PA7↔ LED-A～LED-DP（段控）（输出）PB0～PB5↔ LED-1～LED-6（位控）2、编程并全速或单步运行。
3、全速运行时观察数码管的变化。
六、实验提示1.8255A是比较常用的一种并行接口芯片，其特点在许多教科书中均有介绍。
本实验中用到8255A的A口和B口两个端口，A口和B口均作为输出口。
实验中，8255A工作于基本输入输出方式（方式0）。
2.用8255A端口B的PB0～PB5，控制LED的显示位，即8255A的端口B为LED数码显示器的位控制端口。
当B口中一位输出为“0”时，便在相应数码管的阴极加上了低电平，这个数码管就可以显示数据。
但具体显示什么数码，则由另一个端口，即段控制端口决定。
段控制端口由6个数码管共用，因此当CPU送出一个显示代码时，各数码管的阳极都收到了此代码。
但是，只有位控制码中低位对应的数码管才会导通而显示数字，其他管子并不发光。
3.对显示器采用动态扫描法控制显示。
所谓动态扫描，就是逐个接通6位LED，把端口A送出的代码送到相应的位上去显示。
此时，8255A的端口A送出的一个七段码，虽然各位LED都能接收到，但由于端口B只有一位输出低电平，所以只有一个LED的相应段导通显示数字，其他LED不亮。
物理与电子工程学院单片机原理及其应用期中大作姓名：专业：学号：课题：使用8255和51单片机实现对数码管显示案件数值控制要求：从0--15，数码管上分别显示0--9，A--F，4*4矩阵键盘芯片资料8255一、简介8255是Intel公司生产的可编程并行I/O接口芯片，有3个8位并行I/O 口。
具有3个通道3种工作方式的可编程并行接口芯片（40引脚）。
其各口功能可由软件选择，使用灵活，通用性强。
8255可作为单片机与多种外设连接时的中间接口电路。
二、内部结构8255作为主机与外设的连接芯片，必须提供与主机相连的3个总线接口，即数据线、地址线、控制线接口。
同时必须具有与外设连接的接口A、B、C口。
由于8255可编程,所以必须具有逻辑控制部分，因而8255内部结构分为3个部分：与CPU连接部分、与外设连接部分、控制部分。
1）与CPU连接部分根据定义，8255能并行传送8位数据，所以其数据线为8根D0～D7。
由于8255具有3个通道A、B、C，所以只要两根地址线就能寻址A、B、C 口及控制寄存器，故地址线为两根A0～A1。
此外CPU要对8255进行读、写与片选操作，所以控制线为片选、复位、读、写信号。
各信号的引脚编号如下：（1）数据总线DB：编号为D0～D7，用于8255与CPU传送8位数据。
（2）地址总线AB：编号为A0～A1，用于选择A、B、C口与控制寄存器。
（3）控制总线CB：片选信号、复位信号RST、写信号、读信号。
当CPU要对8255进行读、写操作时，必须先向8255发片选信号选中8255芯片，然后发读信号或写信号对8255进行读或写数据的操作。
2）与外设接口部分根据定义，8255有3个通道A、B、C与外设连接，每个通道又有8根线与外设连接，所以8255可以用24根线与外设连接，若进行开关量控制，则8255可同时控制24路开关。
各通道的引脚编号如下：（1）A口：编号为PA0～PA7，用于8255向外设输入输出8位并行数据。
（2）B口：编号为PB0～PB7，用于8255向外设输入输出8位并行数据。
（3）C口：编号为PC0～PC7，用于8255向外设输入输出8位并行数据，当8255工作于应答I/O方式时，C口用于应答信号的通信。
3）控制器8255将3个通道分为两组，即PA0～PA7与PC4～PC7组成A组，PB0～PB7与PC0～PC3组成B组。
如图（1）所示，相应的控制器也分为A组控制器与B组控制器，各组控制器的作用如下：（1）A组控制器：控制A口与上C口的输入与输出。
（2）B组控制器：控制B口与下C口的输入与输出。
图（1）三、工作方式8255芯片有三种工作方式：基本输入/输出方式（方式0）、选通工作方式（方式1）、双向传送方式（方式2）。
1）方式0：相当于三个独立的8位简单接口，各端口既可设置为输入口，也可设置为输出口，但不能同时实现输入及输出。
C端口可以是一个8位的简单接口，也可以分为两个独立的4位端口。
方式0常用于连接简单外设（适于无条件或查询方式）。
常使A端口和B端口作为8位数据的输入或输出口，使C口的某些位作状态输入。
2）方式1：利用一组选通控制信号控制A端口和B端口的数据输入输出，其中A口、B口作输入或输出口，C口的部分位用作选通控制信号，而A口、B口在作为输入和输出时的选通信号是不同的。
方式1主要用于中断控制方式下的输入输出，C口的8位除用作选通信号外，其余位可工作于方式0下，作为输入或输出口。
3）方式2：此方式为双向输入输出方式——可以既作为输入口，又作为输出口，而只有A端口可工作在方式2下。
此种工作方式可使A端口作为双向端口所有，并且主要用于中断控制方式，当A口工作于方式2时，B口可工作于方式1（此时C口的所有位都用作选通控制信号的输入输出），也可工作于方式0（此时C口的剩余位也可工作于方式0）。
74LS37374ls373是常用的地址锁存器芯片，它实质是一个是带三态缓冲输出的8D 触发器，在单片机系统中为了扩展外部存储器，通常需要一块74ls373芯片，<74ls373内部结构图> <74ls373引脚图>(1).1脚是输出使能(OE),是低电平有效,当1脚是高电平时,不管输入3、4、7、8、13、14、17、18如何,也不管11脚(锁存控制端,G)如何,输出2(Q0)、5(Q1)、6(Q2)、9(Q3)、12(Q4)、15(Q5)、16(Q6)、19(Q7)全部呈现高阻状态(或者叫浮空状态);(2).当1脚是低电平时,只要11脚(锁存控制端,G)上出现一个下降沿,输出2(Q0)、5(Q1)、6(Q2)、9(Q3)、12(Q4)、15(Q5)、16(Q6)、19(Q7)立即呈现输入脚3、4、7、8、13、14、17、18的状态.锁存端LE 由高变低时，输出端8 位信息被锁存，直到LE 端再次有效。
当三态门使能信号OE为低电平时，三态门导通，允许Q0~Q7输出，OE为高电平时，输出悬空。
当74LS373用作地址锁存器时，应使OE为低电平，此时锁存使能端C为高电平时，输出Q0~Q7 状态与输入端D1~D7状态相同；当C发生负的跳变时，输入端D0~D7 数据锁入Q0~Q7。
51单片机的ALE信号可以直接与74LS373的C连接。
74ls373与单片机接口：1D~8D为8个输入端。
1Q~8Q为8个输出端。
G是数据锁存控制端；当G=1时，锁存器输出端同输入端；当G由“1”变为“0”时，数据输入锁存器中。
OE为输出允许端；当OE=“0”时，三态门打开；当OE=“1”时，三态门关闭，输出呈高阻状态。
在MCS-51单片机系统中，常采用74LS373作为地址锁存器使用，其连接方法如上图所示。
其中输入端1D~8D接至单片机的P0口，输出端提供的是低8位地址，G端接至单片机的地址锁存允许信号ALE。
输出允许端OE接地，表示输出三态门一直打开。
74LS13874LS138 为3 线－8 线译码器，共有 54/74S138和 54/74LS138 两种线路结构型式，其工作原理如下：当一个选通端（G1）为高电平，另两个选通端（/(G2A)和/(G2B)）为低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端以低电平译出。
利用 G1、/(G2A)和/(G2B)可级联扩展成 24 线译码器；若外接一个反相器还可级联扩展成 32 线译码器。
若将选通端中的一个作为数据输入端时，74LS138还可作数据分配器用与非门组成的3线-8线译码器74LS138 3线-8线译码器74LS138的功能表无论从逻辑图还是功能表我们都可以看到74LS138的八个输出引脚，任何时刻要么全为高电平1—芯片处于不工作状态，要么只有一个为低电平0，其余7个输出引脚全为高电平1。
如果出现两个输出引脚同时为0的情况，说明该芯片已经损坏。
当附加控制门的输出为高电平（S ＝1）时，可由逻辑图写出由上式可以看出，同时又是这三个变量的全部最小项的译码输出，所以也把这种译码器叫做最小项译码器。
71LS138有三个附加的控制端、和。
当、时，输出为高电平（S＝1），译码器处于工作状态。
否则，译码器被禁止，所有的输出端被封锁在高电平，如表3.3.5所示。
这三个控制端也叫做“片选”输入端，利用片选的作用可以将多篇连接起来以扩展译码器的功能。
带控制输入端的译码器又是一个完整的数据分配器。
在图3.3.8电路中如果把作为“数据”输入端（同时），而将作为“地址”输入端，那么从送来的数据只能通过所指定的一根输出线送出去。
这就不难理解为什么把叫做地址输入了。
例如当＝101时，门的输入端除了接至输出端的一个以外全是高电平，因此的数据以反码的形式从输出，而不会被送到其他任何一个输出端上。
【例3.3.2】试用两片3线-8线译码器74LS138组成4线-16线译码器，将输入的4位二进制代码译成16个独立的低电平信号。
解：由图3.3.8可见，74LS138仅有3个地址输入端。
如果想对4位二进制代码，只能利用一个附加控制端（当中的一个）作为第四个地址输入端。
取第（1）片74LS138的和作为它的第四个地址输入端（同时令），取第（2）片的作为它的第四个地址输入端（同时令），取两片的、、，并将第（1）片的和接至，将第（2）片的接至，如图3.3.9所示，于是得到两片74LS138的输出分别为图3.3.9 用两片74LS138接成的4线－16线译码器式（3.3.8）表明时第（1）片74LS138工作而第（2）片74LS138禁止，将的0000～0111这8个代码译成8个低电平信号。
而式（3.3.9）表明时，第（2）片74LS138工作，第（1）片74LS138禁止，将的1000～1111这8个代码译成8个低电平信号。
这样就用两个3线－8线译码器扩展成一个4线－16线的译码器了。
同理，也可一用两个带控制端的4线－16线译码器接成一个5线-32线译码器。
例2． 74LS138 3－8译码器的各输入端的连接情况及第六脚（）输入信号A 的波形如下图所示。
试画出八个输出引脚的波形。
解：由74LS138的功能表知，当（A为低电平段）译码器不工作，8个输出引脚全为高电平，当（A为高电平段）译码器处于工作状态。
因所以其余7个引脚输出全为高电平，因此可知，在输入信号A的作用下，8个输出引脚的波形如下：即与A反相；其余各引脚的输出恒等于1（高电平）与A的波形无关。
74LS138 引脚图74LS138 为 3 线－8 线译码器，共有54/74S138和54/74LS138 两种线路结构型式，其工作原理如下：当一个选通端（G1）为高电平，另两个选通端（/(G2A)和/(G2B)）为低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端以低电平译出。
利用 G1、/(G2A)和/(G2B)可级联扩展成 24 线译码器；若外接一个反相器还可级联扩展成 32 线译码器。
若将选通端中的一个作为数据输入端时，74LS138还可作数据分配器80C51单片机引脚图及引脚功能介绍首先我们来介绍一下单片机的引脚图及引脚功能(如下图所示)，引脚的具体功能将在下面详细介绍单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。
⒈ 电源:⑴ VCC - 芯片电源，接+5V；⑵ VSS - 接地端；⒉ 时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。
⒊ 控制线:控制线共有4根，⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲① ALE功能：用来锁存P0口送出的低8位地址② PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。
⑵ PSEN:外ROM读选通信号。
⑶ RST/VPD:复位/备用电源。
