无损检测与焊口补口等专业协调配合及工程难点段检测计算措施

无损检测技术中常见问题的解决方案整理无损检测技术是一种非破坏性的测试方法，广泛应用于工程领域，包括航空航天、石油化工、电力设备、汽车制造等行业。

这种技术可以检测材料的内部和表面缺陷，同时不会对材料本身造成任何损伤。

然而，在实际应用中，无损检测技术也面临一些常见问题。

本文将整理一些常见问题及解决方案，以帮助工程师和技术人员更好地应对这些问题。

1. 信号干扰问题：无损检测技术中，信号干扰是一种常见的问题。

信号干扰可能来自于电磁场干扰、电缆连接故障、传感器损坏等。

为了解决信号干扰问题，我们可以采取以下措施：- 使用屏蔽设备或屏蔽电缆来减少电磁场干扰；- 定期检查和更换电缆连接，确保连接的可靠性；- 定期检查和维护传感器，确保其正常工作。

2. 误差校准问题：精确测量是无损检测技术的关键。

然而，设备误差可能会导致测量结果的偏差。

为了解决误差校准问题，可以尝试以下方法：- 定期进行设备校准，确保测量结果的准确性；- 使用已知标准样本进行校准，以验证设备的准确性；- 始终按照正确的操作流程使用设备，避免人为错误的干扰；- 定期进行设备维护和保养，以确保设备的正常运行。

3. 复杂几何结构的检测问题：在复杂的几何结构下，无损检测技术可能受到噪声和信号衰减等问题的影响，使得检测结果不准确。

为了解决这个问题，可以考虑以下方法：- 使用多角度或多传感器组合的方法，以增加信号的强度和可靠性；- 在复杂几何结构下，使用更高频率的传感器，以获得更好的分辨率；- 针对具体的几何结构，开发专门的算法和技术，以提高检测效果；- 还可以采用图像处理和数据分析方法，对检测结果进行后处理，以减少噪声和提高准确性。

4. 人员培训和技能问题：无损检测技术需要经验丰富的专业人员进行操作和解读结果。

人员培训和技能水平的缺乏可能导致检测结果的不准确。

要解决这个问题，可以采取以下措施：- 提供专业的无损检测培训课程，培养人员的技能；- 鼓励无损检测从业人员参与相关的学术和专业组织，不断更新知识和提高技能；- 提供实践机会和指导，帮助人员积累经验；- 建立相应的认证和资质体系，确保从业人员的专业水平。

各单位无损检测职责1、施工单位负责职责①保证焊接施工质量，并按照相关规范要求做好焊接施工相关记录；②配合属地单位进行无损检测焊口的选取、《无损检测委托单》的下达；③无损检测前脚手架搭设、焊口打磨等准备工作；脚手架搭设符合联合石化脚手架相关制度规定要求并验收合格、焊口及焊口150mm内打磨干净露出金属光泽。

④配合进行无损检测以及问题焊口的返修及复探工作。

2、属地单位职责①负责按照规范比例要求进行焊口的选取；②负责配合对施工单位下达《无损检测委托单》，报设备部备案；③负责全程监督施工单位焊接质量、无损检测单位无损检测情况；④负责配合施工单位、无损检测单位对临时用电作业、高处作业、动火作业等特殊作业票据进行办理；确保无损检测现场焊口5米内有220V电源插座，落实现场各项特殊作业具备条件；⑤负责对不合格焊口复探的配合工作；对施工单位返修率进行考核，并上报设备部。

3、设备部职责①负责施工单位、无损检测单位、属地单位无损检测过程的全程监督管理工作；②负责审核施工单位提交的《无损检测委托单》，并转交无损检测单位；③负责焊接施工返修率的考核工作，并将返修率反馈施工单位供应商主管部门；④负责无损检测单位的工程量确认、审计、结算工作。

4、无损检测单位职责①负责《无损检测委托单》下达后的实地勘探工作；②负责无损检测的过程控制工作，并对无损检测结果的真实性负责；③负责对无损检测结果的反馈工作，当日将无损检测结果书面告知施工单位、属地单位、设备部；④负责配合无损检测结算、审计工作。

属地单位注意事项：1、监督施工单位标明焊口编号，现场探伤时请安排好人员进行跟踪落实，发现不合格焊口请及时联系施工队返修，返修口复探请及时下探伤委托单。

设备部便于联系探伤队伍进行复探。

2、焊口探伤现场情况：现场焊口＜5米有220V电源插座，高处搭好脚手架，属地部门开具作业票，焊口及焊口150mm内打磨干净露出金属光泽。

3、为保证焊口质量，请车间安排好人员现场监督好焊接质量，监督跟踪探伤过程，落实好不合格口情况和返修情况。

超声波检测1超声波检测介绍焊缝埋藏的缺陷形状、大小、方向、深度等各不相同，超声波检测技术采用一种角度的探头对整个焊缝进行检测。

速度慢，检测结果受操作人员主观意识和检测水平的影响，检测人员劳动强度大，在检测工作量较大的工程中超声波检测技术已成为一种趋势。

超声波检测具有分辨率高、定位、定量准确、缺陷直观、检测速度快、效率高、安全性好、没有辐射等优点。

并能现场出结果,以便跟踪检测，提高焊接质量。

A．工艺流程:2a.● ● ● ●b.● ●c.b. 探头的选用采用频率5MHz ，前沿不大于12mm ，晶片有效面积不大于96mm 2的方晶片斜探头.探头折射角或k 值选择表C.仪器型号CUD-2080数字式超声波探伤仪、DUT-998数字式超声波探伤仪、CTS-22模拟超声波探伤仪。

3 A 型脉冲超声波探伤仪操作规程a.操作前准备● 检测人员操作前必须对所使用的探伤仪的灵敏度在“标准试块”上进行校正，保证探伤仪、探头的组合灵敏度达到要求。

● 正确的选择探头、检测方法。

● 检测人员根据仪器校正得出的数据，在超声波显示屏上绘出“DAC ”线。

●探伤仪电池电量保证充足。

●检测人员必须按规定着装。

b.检测过程●对检测对象的表面状态进行检查，符合检测条件后方可检测。

●涂刷耦合剂。

●将探头置于检测对象表面，根据《工艺卡》和《通用工艺》观察波幅的高低，调节仪器衰减器，正确的判断检测对象内部的缺陷部位及长度。

●对不合格的部位进行标识。

●检测完毕后，检测人员关闭电源并对使用的设备进行擦拭等维护工作并清理检测现场。

●检测完成后应及时给电池充电，充电的方法和时机按照使用说明书的要求进行操作。

●在使用过程中应按照标准的要求，对检测结果和仪器性能进行复验。

c.仪器的维护●本仪器为精密的电子仪器，在日常使用中应慎加维护，使仪器经常处于良好的工作状态。

●本仪器配用的GN电池充足电时,连续工作时间约5小时,若间断工作则时间可以更长,因此,停止使用时,应关掉面板上的“电源”开关，减少耗电。

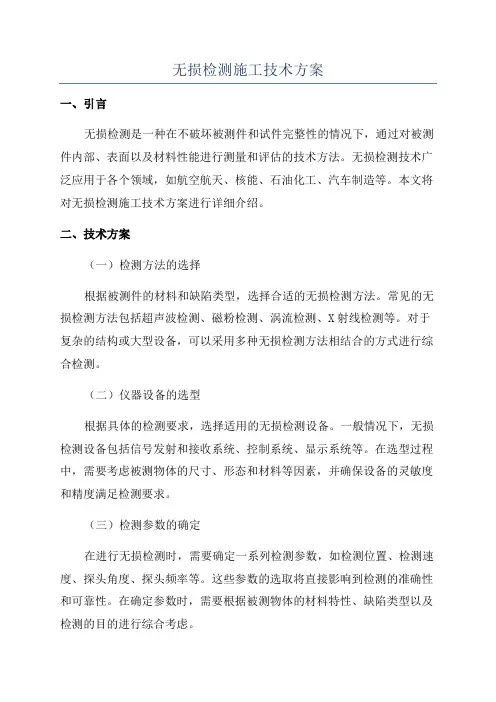

无损检测施工技术方案一、引言无损检测是一种在不破坏被测件和试件完整性的情况下，通过对被测件内部、表面以及材料性能进行测量和评估的技术方法。

无损检测技术广泛应用于各个领域，如航空航天、核能、石油化工、汽车制造等。

本文将对无损检测施工技术方案进行详细介绍。

二、技术方案（一）检测方法的选择根据被测件的材料和缺陷类型，选择合适的无损检测方法。

常见的无损检测方法包括超声波检测、磁粉检测、涡流检测、X射线检测等。

对于复杂的结构或大型设备，可以采用多种无损检测方法相结合的方式进行综合检测。

（二）仪器设备的选型根据具体的检测要求，选择适用的无损检测设备。

一般情况下，无损检测设备包括信号发射和接收系统、控制系统、显示系统等。

在选型过程中，需要考虑被测物体的尺寸、形态和材料等因素，并确保设备的灵敏度和精度满足检测要求。

（三）检测参数的确定在进行无损检测时，需要确定一系列检测参数，如检测位置、检测速度、探头角度、探头频率等。

这些参数的选取将直接影响到检测的准确性和可靠性。

在确定参数时，需要根据被测物体的材料特性、缺陷类型以及检测的目的进行综合考虑。

（四）预处理和数据分析在无损检测之前，需要对被测材料进行预处理，如除锈、清洁等。

同时，还需要对检测数据进行分析和评估，以判断材料的完整性和缺陷情况。

在数据分析过程中，可以利用专业的软件工具进行图像处理、信号处理等操作，以提高数据的可视化和可靠性。

（五）质量控制和验收无损检测施工过程中，需要进行质量控制和验收。

质量控制包括设备校准、试件标准化、工艺规范化等；验收包括检测结果的评估和判定。

质量控制和验收的目的是确保检测结果的准确性和可靠性，以满足相关技术规范和标准的要求。

三、施工步骤（一）准备工作在进行无损检测之前，需要进行准备工作，包括检查设备和试剂的状态、检查设备是否与电源、工控机等连接正常、检查探头和探头连接线是否有损坏以及防护措施是否到位等。

（二）试验方案的制订根据被测件的要求和检测要求，制订具体的试验方案。
