铸铁焊接工艺
铸铁件的焊接工艺一般分为热焊、半热焊、冷焊三种工艺，不同的焊接工艺选用的焊接材料各不相同。

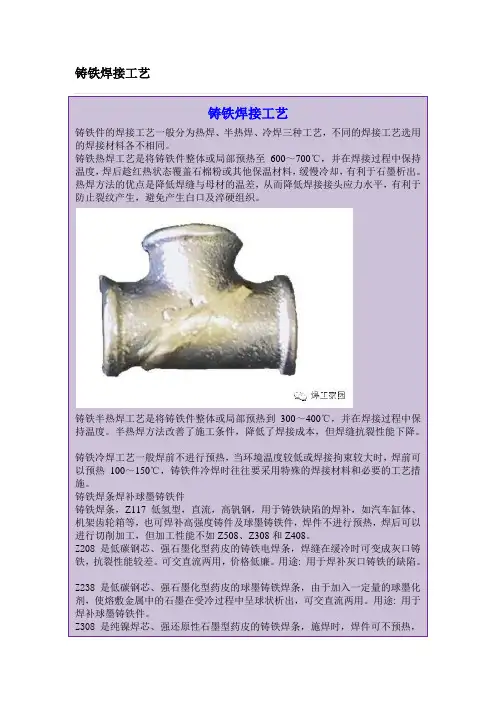

铸铁热焊工艺是将铸铁件整体或局部预热至600～700℃，并在焊接过程中保持温度，焊后趁红热状态覆盖石棉粉或其他保温材料，缓慢冷却，有利于石墨析出。热焊方法的优点是降低焊缝与母材的温差，从而降低焊接接头应力水平，有利于防止裂纹产生，避免产生白口及淬硬组织。
铸铁半热焊工艺是将铸铁件整体或局部预热到300～400℃，并在焊接过程中保持温度。半热焊方法改善了施工条件，降低了焊接成本，但焊缝抗裂性能下降。
铸铁冷焊工艺一般焊前不进行预热，当环境温度较低或焊接拘束较大时，焊前可以预热100～150℃，铸铁件冷焊时往往要采用特殊的焊接材料和必要的工艺措施。
铸铁焊条焊补球墨铸铁件
铸铁焊条，Z117低氢型，直流，高钒钢，用于铸铁缺陷的焊补，如汽车缸体、机架齿轮箱等，也可焊补高强度铸件及球墨铸铁件，焊件不进行预热，焊后可以进行切削加工，但加工性能不如Z508、Z308和Z408。
Z208是低碳钢芯、强石墨化型药皮的铸铁电焊条，焊缝在缓冷时可变成灰口铸铁，抗裂性能较差。可交直流两用，价格低廉。用途:用于焊补灰口铸铁的缺陷。
Z238是低碳钢芯、强石墨化型药皮的球墨铸铁焊条，由于加入一定量的球墨化剂，使熔敷金属中的石墨在受冷过程中呈球状析出，可交直流两用。用途:用于焊补球墨铸铁件。
Z308是纯镍焊芯、强还原性石墨型药皮的铸铁焊条，施焊时，焊件可不预热，具有良好的抗裂性能和加工性能。镍价格昂贵，应该在其它焊条不能满足时才可选用。交直流两用。用途:用于铸铁薄件及加工面的补焊，如发动机座、机床导轨、齿轮座等
重要灰口铸铁件。
Z408是镍铁合金焊芯，强还原性石墨药皮的铸铁焊条，具有强度高、塑性好、线膨胀系数低等特点。抗裂性对灰口铸铁与Z308差不多，但对球墨铸铁则比Z308强，对含磷量高（0.2%P）的铸铁，也具有良好的效果，切削加工性能比Z308和Z508稍差。用于常温或稍经预热（至200℃左右）灰口铸铁及球墨铸铁的焊接。交直流两用。用途:适用于重要高强度灰口铸件及球墨铸件的补焊。如汽缸、发动机座、齿轮、轧辊等。
Z508是镍铜合金（蒙乃尔）焊芯，强还原性石墨药皮的铸铁焊条。其工艺性能及切削加工性能都接近Z308，但由于收缩率较大，抗裂性较差。焊接接头强度较低，所以不宜用于受力部位的焊接，可用于常温或低温预热（至300℃左右）的灰口铸铁的焊接。交直流两用。用途:用于强度要求不高的灰口铸件的焊补。
Z268是低碳钢芯、强石墨化型药皮的球墨铸铁焊条，由于加入一定量的球墨化剂，使熔敷金属中的石墨在受冷过程中呈球状析出，可交直流两用。用途:用于焊补球墨铸铁件。
铸铁零件的常用焊接方法 由于铸铁的一些优点，在汽车制造材料中占有很大的比重。铸铁零件大多是加工精度高、价格昂贵的基础零件，如气缸体、气缸盖、变速器壳体等。铸铁零件在制造及使用过程中，经常会出现裂纹、气孔、损坏等情况。据统计，汽车在正常使用情况下，这类零件达到磨损极限时，其尺寸变化只有0.08 %?0.40 %，质 量损失只有0.1 %?1.8 %，此时将零件报废，无疑是非常浪费的。因此，研究和利用先进的修理经验，合理地修复铸铁零件是十分必要地。焊接就是一种非常有效地修复铸铁零件的方法。 铸铁含炭量高、杂质多，并具有塑性低、焊接性差、对冷却速度敏感等特性，焊补后容易出现白口组织和产生裂纹。为改善铸铁零件的焊补质量，可采取以下方法。 1 ．热焊法焊前将工件整体或局部预热到600?700C，补焊过程中不低于400C，焊后缓慢冷却至室温。采用热焊法可有效减小焊接接头的温差，从而减小应力，同时还可以改善铸件的塑性，防止出现白口组织和裂纹。 常用的焊接方法是气焊和焊条电弧焊。气焊常用铸铁气焊丝，如HS401 或 HS402配用焊剂CJ201,以去除氧化物。气焊预热方法适于补焊中小型薄壁零件。焊条电弧焊选用铸铁芯铸铁焊条Z248或钢芯铸铁焊条Z208,此法主要用于补焊厚度较大（大于10mm ）的铸铁零件。 热焊法的焊接设备主要有加热炉、焊炬、电炉（油炉或地炉）等，焊接工艺如下： 1）焊前准备和预热：清除缺陷周围的油污和氧化皮，露出基体的金属光泽：开坡口，一般坡口深度为焊件壁厚的2／3，角度为70°?120°；将焊件放入炉中缓慢加热至600?700C （不可超过700C）。 2）施焊：采用中性焰或弱碳化焰（施焊过程中不要使铁水流向一侧），待基体金属熔透后，再熔入焊条金属；发现熔池中出现白亮点时，停止填入焊条金属，加入适量焊剂，用焊条将杂物剔除后再继续施焊；为得到平整的焊缝，焊接后的焊缝应稍高出铸铁件表面，并将溢在焊缝外的熔渣重新熔化，待降温到半熔化状态时，用焊丝沿铸件表面将高出部分刮平。 3）焊后冷却：一般应随炉缓慢冷却至室温（一般需48h以上），也可用石 棉布（板）或炭灰覆盖，使焊缝形成均匀的组织，同时防止产生裂纹。 2．冷焊法 此方法是焊前不对工件进行预热，或预热温度不超过300C。常用焊条 电弧焊进行铸铁冷焊。根据铸铁工件的要求，可选用不同的铸铁焊条，如补焊一般灰铸铁零件非加工面选用Z100焊条，补焊高强度灰铸铁及球墨铸铁零件选用Zll6 或 Z117 焊条。
一、焊接工艺评定试验 焊接工艺评定试验项目和方法原则上要完全按照我国现行的焊接工艺评定标准进行，完成焊接工艺评定试验的企业单位不得任意增加或缩减试验项目，也不得任意改变试验方法，否则就失去了焊接工艺评定的合法性和合理性。 焊接工艺评定试板原则上要求无损探伤，焊接工艺评定试板不应存在不允许的焊接缺陷。如发现缺陷，则将该试板评为不合格，不得再取样，而是调整焊接参数，重新焊制焊接工艺评定试板。 （一）锅炉与压力容器焊接工艺评定试验项目 1.试验项目 锅炉与压力容器焊接工艺评定试验，按产品的接头形式分别以全焊透开坡口对接接头、局部焊透开坡口对接接头和角接接头来完成。特殊的接头如螺柱焊、耐蚀耐磨堆焊、衬里层接头及接触焊接头等按专门条款的规定进行。 当评定焊缝坡口形状和尺寸为重要参数的焊接方法时，试件的坡口形状和尺寸应符合产品图样或焊接工艺设计书的规定。焊接评定试板的检验项目按试件的形式有以下几种： （1）开坡口对接接头试板。外观检查、拉伸、冷弯和缺口冲击韧度试验。 （2）角接接头试板。外观检查、宏观金相检验。 （3）不锈耐蚀堆焊层试件。外观检查、表面渗透检验，冷弯、化学成分分析。 （4）硬质合金堆焊层试件。外观检查、表面着色检查、表面层硬度测定、宏观金相检验、堆焊层化学成分分析。 （5）螺柱焊试件。外观检查、锤击试验或弯曲试验、扭转试验、宏观金相检验。
2.焊接工艺评定试验方法 焊接工艺评定中使用的力学性能试验方法包括拉伸、弯曲、缺口冲击、扭转和剪切试验等。（1）拉伸试验。按GB2651—1989《焊接接头拉伸试验方法》和GB2852—1989《焊接及熔敷金属拉伸试验方法》进行。 （2）弯曲试验。按GB2653—1989《焊接接头弯曲及压扁实验方法》进行。 （3）冲击试验（缺口韧性试验）。按GB2650—1989《焊接接头冲击试验方法》进行。（4）角焊缝试样的宏观试验。宏观试片受检面经机械加工和磨光后，选用适当的腐蚀剂浸蚀，直至清楚地分辨出焊缝及热影响区。 （5）螺柱焊缝的检验。螺柱焊缝的工艺评定，每次应焊10个试验螺柱焊缝，其中5个作锤击试验或弯曲试验，另5个作扭转试验。具体评定要求参见有关手册。 （6）电阻焊缝的检验。电阻焊缝的焊接工艺评定试件作宏观金相检验和力学性能检验。金相试验时将焊缝横向剖开、抛光并腐蚀、显露焊缝金属的轮廓，用10倍的放大镜检查。电阻焊缝的力学性能检验主要有剪切试验和剥离试验。 （7）着色试验。耐蚀和耐磨堆焊层焊接工艺评定试样表面，在焊后状态首先应作着色检验，检验方法和程序按GB150—1998标准进行。如对一些特殊用途的产品以及耐磨堆焊层，要求作硬度试验的，可参照GB1654—1989《焊接接头及堆焊金属硬度试验方法》进行。（8）化学成分分析。耐蚀和耐磨堆焊层焊接工艺评定试件，应作化学成分分析。 对于产品技术条件中明确规定耐蚀性要求的焊件，焊接工艺评定的试板还应作晶间腐蚀试验。具体的试验方法、评定准则见附录表24。
焊接工艺评定 焊接工艺评定编号：HP0101 预焊接工艺规程编号：WPS-HP0101
中石化工建设有限公司
存档日期:
C Si Mn P S Cr Ni Mo V _ _ -Nb — 其他：/ 电特性: 技术措施: 摆动焊或不摆动焊 中石化工建设 有限公司 焊接位置： 预焊接工艺规程（WPS 表号/装订号焊表 共2页第1页 焊后热处理: 焊缝的位置平焊 立焊的焊接方向：（向上、向下） 角焊缝位置一 立焊的焊接方向：一 保温温度（C） 保温时间范围（ 预热: 气体: 最小预热温度 最大道间温度 保持预热时间 加热方式 200 保护气体尾 部保护气背 部保护气 气体种类 CO 2 / / / / 混合比流量(L/min ) 10~15 / / 电流种类直流极性 焊接电流范围（A）GMAW 180~220 SAW: 600~650 电弧电压（V）GMA W18~22 SAW: 32~36 焊接速度 （范围）GMA W 钨极类型及直径 焊接电弧种类（喷射弧、短路弧） 直流反接 喷嘴直径（mr）i _______ 焊丝送进速度（cm/min ） 焊道/ 焊层 焊接 方法 填充金属焊接电流 牌号直径极性电流（A 电弧电压 （V 焊接速度 （mm/mi 线能量 (KJ/cm) 摆动参数
焊前清理和层间清理背面清根方法 单道焊或多道焊（每面）单丝焊或多丝焊 导电嘴至工件距离（mm 锤击 其他： 编制：审核：批准： 日期：日期：日期： 中石化工建设有限公司 日期预焊接工艺规程编号 机动化程度（手工、机动、自动） 接头简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序） 60 ° 焊后热处理： 填充金属: 电流种类极性 钨极尺寸焊接电流（A）电弧电压（V）焊接电弧种类其他中石化工建设 有限公司 焊接工艺评定报告 表号/装订号 共页第页 单位名称 焊接工艺评定报告编号 焊接方法 ____________ 母材: 材料标准材 料代号类、 组别号焊 厚度其他 与类、别号 保温温度 （C）保温时 保护气体: 气体混合比流量（L/min ） 保护气体尾 部保护气背 部保护气 焊材类别 焊材标准 ____ 焊材型号 焊接牌号 焊材规格—焊 缝金属厚度其 他/ 电特性:
铸铁焊接工艺 铸铁件的焊接工艺一般分为热焊、半热焊、冷焊三种工艺，不同的焊接工艺选用的焊接材料各不相同。 铸铁热焊工艺是将铸铁件整体或局部预热至600～700℃，并在焊接过程中保持温度，焊后趁红热状态覆盖石棉粉或其他保温材料，缓慢冷却，有利于石墨析出。热焊方法的优点是降低焊缝与母材的温差，从而降低焊接接头应力水平，有利于防止裂纹产生，避免产生白口及淬硬组织。 铸铁半热焊工艺是将铸铁件整体或局部预热到300～400℃，并在焊接过程中保持温度。半热焊方法改善了施工条件，降低了焊接成本，但焊缝抗裂性能下降。 铸铁冷焊工艺一般焊前不进行预热，当环境温度较低或焊接拘束较大时，焊前可以预热100～150℃，铸铁件冷焊时往往要采用特殊的焊接材料和必要的工艺措施。 铸铁焊条焊补球墨铸铁件 铸铁焊条，Z117低氢型，直流，高钒钢，用于铸铁缺陷的焊补，如汽车缸体、机架齿轮箱等，也可焊补高强度铸件及球墨铸铁件，焊件不进行预热，焊后可以进行切削加工，但加工性能不如Z508、Z308和Z408。 Z208是低碳钢芯、强石墨化型药皮的铸铁电焊条，焊缝在缓冷时可变成灰口铸铁，抗裂性能较差。可交直流两用，价格低廉。用途:用于焊补灰口铸铁的缺陷。 Z238是低碳钢芯、强石墨化型药皮的球墨铸铁焊条，由于加入一定量的球墨化剂，使熔敷金属中的石墨在受冷过程中呈球状析出，可交直流两用。用途:用于焊补球墨铸铁件。 Z308是纯镍焊芯、强还原性石墨型药皮的铸铁焊条，施焊时，焊件可不预热，具有良好的抗裂性能和加工性能。镍价格昂贵，应该在其它焊条不能满足时才可选用。交直流两用。用途:用于铸铁薄件及加工面的补焊，如发动机座、机床导轨、齿轮座等
焊接工艺评定试验计划书 Q345B钢的MAG焊 （对接） 编制：___________ 审核：___________
批准：___________ 内容 焊接工艺认可试验计划书................ ................ (1) 1．范围 (3) 1．1 焊接方法 (3) 1．2 应用范围 .......................................... .......... (3) 2．试验日期及地点 (3) 3．试板准备 (3) 4．焊接材料 (3) 5．焊接设备 (3) 6．接头细节 (3) 6．1 对接... .. (3) 7．焊接条件.... . (5) 7．1 焊接要求.. . (5) 7．2 预热... .. (5) 7．3 焊接材料的管理 .......................................... (5) 8．试验与检查 (5) 9．试样准备.... . (6) 10. 试样尺寸.............. . ...... .. (6) 10．1 横向拉伸试验. ........ . .. (6) 10．2 弯曲试验（侧弯）. ... ...... . ...... . (6) 10．3 冲击试验. ....... . (6)
1范围 1.1焊接方法 半自动C02焊（对接） 1. 2应用范围 钢材级别：Q345B 接头形式：对接 焊接位置：PA 2 ?试验日期及地点 3.试板准备 母材级别：B级￥钢 规格: 600X 300x 12mm 600X 300x 20mm 600x 300X 60mm 件数: 2 2 2 坡口: 单V 30°单V 30°双V 30° 钝边: 2 3 2 4 ?焊接材料 5.焊接设备 焊机型号：NBC-630 制造厂：双良 6.接头细节 6.1对接
A335P92 钢焊接工艺优化试验研究课题进展情况介绍 国电电力建设研究所 二○○五年十一月二十七日
1．本课题目标的提出 2．焊接材料的选择 3．焊接工艺试验实施 4．焊接接头性能试验数据 5．推荐的焊接工艺 6．结束语 内容摘要： 本文对在各电建公司进行的P92 钢焊接工艺评定进行了详细的描述，包括焊接过程参数和焊接热处理过程都进行了详细的记录，涉及到对焊接线能量即焊接电流、电压、焊接速度的控制以及如何实现，对预热温度和层间温度的控制以及加热器的包扎，通过多种试验优化方案得到的较为理想的工艺。试验的过程中，依据标准DL/T868-2004 对焊接接头分别进行取样分析，包括拉伸、冲击、弯曲、硬度和金相等，用以对焊接工艺评定成功与否进行了验证。
1．本课题目标的提出 随着P92 钢材在电力建设超超临界机组中的投入而且有被广泛使用的趋势，电力建设工程界迫切需要一套相对比较合理成熟的P92 钢焊接工艺。国电电力建设研究所会同山东电力建设第二工程公司、河北电力建设第一工程公司、河北电力建设第二工程公司、河南第一火电建设公司、江苏电力建设第一工程公司、湖南火电建设公司等六家电力建设公司共同组建了P92 钢焊接工艺优化试验研究课题组。课题的主要目的是通过有限的试验寻找满足DL/T868 《焊接工艺评定规程》的比较合理的焊接工艺。为此，要解决如下问题： （1）确定合适的焊接材料； （2）确定合理力学性能尤其是室温冲击韧性指标； （3）解决焊缝和热影响区软化问题； （4）提出合适的现场焊接工艺参数。 课题组于2004年11月22日至24日在南京召开了会议。会议根据进口焊接材料的熔敷金属试验结果，确定了采用进口焊接材料的原则。依据焊接工艺评定标准，确定了室温下P92 钢焊接接头基本性能要求（见表1），同时制定了 P92 钢焊接工艺优化试验研究任务书。 表1 P92 焊接接头基本性能表
中石化工建设 预焊接工艺规程（pWPS ） 表号/装订号 共 页 第 页 单位名称 海盛石化建筑安装工程 预焊接工艺规程编号WPS-HP0101 日期 2014.8 所依据焊接工艺评定报告编号HP0101 焊接方法 GTAW+SMAW 机动化程度（手工、机动、自动） 手工 焊接接头： 坡口形式： V 型坡口 衬垫 （材料及规格） Q235B 其他 坡口采用机械加工或火焰切割 简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序） 母材： 类别号 Fe-1 组别号 Fe-1-1 与类别号 Fe-1 组别号 Fe-1-1 相焊或 标准号 GB3274-2007 材料代号Q235B 与标准号GB3274-2007 材料代号Q235B 相焊 对接焊缝焊件母材厚度围： 4~12mm 角接焊缝焊件母材厚度围： 不限 管子直径、壁厚围：对接焊缝 --- 角焊缝 --- 其他： 同时适用返修焊和补焊 填充金属： 焊材类别： 焊丝（GMAW ） 焊丝（SAW ） 焊材标准： GB/T8110-2008 JIS Z3351 填充金属尺寸： φ1.2mm φ4.8mm 焊材型号： ER50-6 YS-S6 焊材牌号（金属材料代号）： THT-50-6 US-36 填充金属类别： Fe-1-1 FeMS1-1 其他： / 对接焊缝焊件焊缝金属厚度围：GMAW ≤6mm,SAW ≤12角焊缝焊件焊缝金属厚度围： 不限 耐蚀堆焊金属化学成分（%） C Si Mn P S Cr Ni Mo V Ti Nb
编制： 审核： 批准： 日期： 日期： 日期： 中石化工建设 焊接工艺评定报告 表号/装订号 共 页 第 页 单位名称 中石化工建设 焊接工艺评定报告编号 日期 预焊接工艺规程编号 焊接方法 机动化程度（手工、机动、自动） 接头简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序） 60° 母材： 材料标准 材料代号 类、组别号 与类、别号 相焊 厚度 其他 焊后热处理： 保温温度（℃） 保温时间 ( h ) 保护气体： 气体 混合比 流量（L/min ） 保护气体 尾部保护气 / / / 背部保护气 / / / 填充金属： 焊材类别 焊材标准 焊材型号 焊接牌号 焊材规格 焊缝金属厚度 其他 / 电特性： 电流种类 极性 钨极尺寸 焊接电流（A ） 电弧电压（V ） 焊接电弧种类 / 其他
新型焊接技术在铸造中的应用 铸铁具有成本低，铸造性能、减震性能、耐磨性能与切削加工性能优良等很多优点，而且熔炼设备简单，所以在机械制造业中获得了非常广泛的应用。 灰铸铁中的石墨以片状存在，应用广泛，其焊接主要应用于以下方面： （1）铸造缺陷的补焊很多工厂都有铸造车间，一般铸件废品率都很高，采用焊接方法修复这些有铸造缺陷的铸件，不仅有利于及时完成生产任务，而且还可大大降低铸件成本。 （2）损坏铸铁件的补焊由于各种原因，使铸铁在使用过程中会受到损坏，出现裂纹等缺陷，使产品报废。要更换新的，有的一时无法解决，将严重影响生产任务的完成，而且成品铸件都是经过机械加工的，价格往往也很贵。若能及时用焊接方法修补，不仅有利于生产任务的完成，而且可以节约大批资金。 （3）零件的生产即把铸铁件与刚件或其他金属件焊接起来成零部件。 灰铸铁焊接时，焊接接头中裂纹倾向是比较大的，这主要与铸铁本身的性能、焊接应力、接头组织及化学成分有关。为防止焊接时产生裂纹，在生产中主要时采取减小焊接应力，改变焊缝合金系统以及限制母材中杂质熔入焊缝等措施。 灰铸铁的常用焊接方法 1、焊缝为铸铁型的电弧冷焊 电弧冷焊的特点是焊前对被补焊的焊件不预热。所以电弧冷焊有很多优点，焊工劳动条件好，补焊成本低，补焊过程短，补焊效率高。对于预热很困难的大型铸件或不能预热的以加工面等情况更适于采用冷焊。所以冷焊是一个发展方向。 在冷焊条件下，为了防止焊接接头上出现白口及淬硬组织，还应从减慢焊接接头的冷却速度着手。为此应采用大直径焊条，大电流连续焊工艺。同质焊缝时若采用小电流断续焊工艺，由于冷却速度快，焊缝易出现白口，焊缝易裂，切无法加工。但当补焊缺陷面积小时,因熔池体积过小，冷却快，焊接接头仍易出现白口。如果情况允许，可把缺陷面积适当扩大，则可消除白口。 焊接时，使用直流反接电源，进行大电流、长弧、由中心向边缘连续焊接。当坡口焊满后不要停弧，用电弧沿熔池边缘靠近砂型移动，使焊缝堆高，一般焊缝的高度要超出工件表面5-8mm。由于电弧热通过上层焊缝传入半熔化区，使其在红热状态延续一段时间，不仅减慢冷却速度，有利于石墨充分析出；并延长了焊缝上部半熔化区的存在时间，有利于焊缝中碳的扩散，使白口组织减小或消除。此外，同质焊缝冷焊时，焊后电弧应立即覆盖熔池，以保温缓慢冷却。 铸铁型焊条电弧冷焊较电弧热焊工艺简便，焊接成本交低，在补焊较大缺陷时，只要运用工艺适当，焊后焊缝的最高硬度不超过250HBS，加工性能好。当补焊区的刚性较小时，由于焊缝能自由收缩，焊后一般不会产生裂纹，而且性能、颜色与母材一致。
铸件焊补工艺规程文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）
铸件焊补工艺规程 本标准适用于铸钢件缺陷（疏松、缩孔、包砂、冷隔、裂纹、缺肉）的焊接修补及质量工作检查的依据。 1焊补前的准备 1.1焊接修补前必须用角磨机或电弧气刨将铸钢件缺陷内部、外部清理干净，不允许有油污、污垢、铁锈（氧化皮）粘砂等影响焊接修补质量的脏物。 1.2开出坡口，使铸件内部未氧化的金属露出，否则将会使电弧熄灭而无法焊补或重出现裂缝、气孔和未焊透的缺陷。 铸件缺陷坡口的确定 1.3对有可能延伸的裂纹应在裂纹两端钻截断孔，一般距离裂纹20mm，孔深超过裂纹深2-3mm，然后再铲坡口，截断孔作为坡口的两端包括在焊补之内。 2焊补工艺 2.1补焊要求 （1）由于焊补铸件表面不进行机械加工，所有焊前铸件不需预热 （2）贯穿裂纹间隙很大或刚性很大的铸件，焊补时可采用单面逐步堆焊法。
（3）在焊补过程中为减少焊接应力可进行敲击焊缝（除第一层和最后一层）。 （4）对于不预热的铸件或采用多层焊时，为减少焊补过热尽量用小直径焊条和小电流，间断焊补，使焊缝稍冷后，敲掉溶渣再继续焊补。 （5）焊接修补后焊肉及熔合区不得有夹渣、气孔、裂纹、未焊透、咬边、缺肉等缺陷。（6）对于焊接修补的非加工面都必须进行整形，消除焊补痕迹。整形可用砂轮打磨方法完成。 2.2焊补工艺参数 2.2.1焊材选用 焊条和焊丝类型的选择必须考虑工件的物理、机械性能和化学成份，一般先用成份与焊件金属相同或相近的焊条，参见表1 2.2.2焊条使用要求 （1）焊条在使用前应根据焊条药皮特性进行烘干处理，切忌急冷、急热、具体要求参见表2。烘干后焊条应及时装入保温筒随取随用。 （2）焊条严重受潮，黏在一起或药皮脱落，必须检验合格后方可使用。 （3）使用的焊条冷至室温4小时以后，必须按工艺重新烘干。 表2
管道工的实训报告 一．公司简介 江苏江安集团有限公司下设五个子公司和十个分公司及相关项 目部。公司具有国家机电安装工程施工总承包一级资质，化工石油设备管道安装工程、钢结构专业承包一级资质，，设计与施工、建筑装修装饰工程设计与施工、智能化工程设计与施工和防腐保温工程专业承包二级资质，房屋建筑工程施工、市政公用工程施工、电力工程施工总承包三级资质，具备锅炉、压力管道、起重机械、电力设施许可证等多项专项安装资格和对外经营签约权，通过IS0900l（GB/T50430）、ISO14001、GB／T28001三个体系认证。公司各类技经人员560人， 一、二级注册建造师60名，20XX年实现施工产值19个亿，施工队伍分布国内二十多个省、市、自治区，并先后赴阿尔及利亚、安哥拉、肯尼亚、越南、孟加拉、沙特、塞内加尔等国家承接了安装任务，所建工程以质量好、工期快、收费合理、服务周到的优势，取得了良好的经济效益和社会荣誉。 公司倡导“责任、创新、诚信、超越”的企业精神，探索适合 现代企业发展要求的管理制度，建立了比较完善的法人治理结构，对内进行科学管理，对外积极开拓经营，近年荣获国优工程两项、省市优质工程奖数十项，省部级工法六项、科技进步奖一项，先后被评为“全国优秀施工企业”、“全国安装行业质量管理优秀企业”、“江苏省建筑业最佳企业”、“江苏省建筑业百强企业”、“扬州市建筑
业先进企业”、“综合实力十强企业”、“AAA级信用企业”、“江苏省重合同守信用企业”。 面对崭新的未来，公司将继续坚持“科学发展”、“和谐发展”、“创新发展”的理念，以新的业绩奉献社会，让业主放心，让顾客满意。 二．产品简介 江安集团专注于工程安装十几年以来，坚持以人为本，做诚信守法主体，始终致力于为不同领域的用户提供更好的服务。江安集团主要的服务行业有化工石油，消防设施工程，电力工程，建筑装修装饰工程等。 三．生产流程 我实习所在的地方是江安的安装部，顾名思义，就是搞安装的，我被分配到了常熟吴羽项目部，学习的主要内容就是关于管道安装。项目部下面有3个施工队，每个施工队又有5到10个左右的施工组，每个小组的人员组成分别为一个 焊工，一个管工和两个小工。一般情况是管工负责找出或者切割出需要的管件然后摆正对齐，由焊工负责焊接，小工就是打杂的。 我到常熟吴羽项目部的时候，吴羽项目才开始不久，才搭建了一个框架，进度最快的B管廊才完成了一小部分。因为我们是安装公司，主要业务是安装管道，所以我们的工作就是跟管道打交道。 由于我是实习生，所以被分配成了半个文员，主要是在办公室里看资料，认图纸，有空的时候去工地上看看，与工人师傅们一起干
目录 目录 (1) 前言 (3) 1. 灰铸铁的性能特点及应用 (5) 1.1 灰铸铁的性能特点 (5) 1.2 灰铸铁的应用 (6) 2. 灰铸铁的焊接性 (7) 2.2焊接接头易出现白口及淬硬组织 (7) 2.2.1焊缝区 (8) 2.2.2半熔化区 (9) 2.2.3奥氏体区 (10) 2.2.4重结晶区 (11) 3. 灰铸铁的焊接工艺性 (11) 3.1 电弧热焊 (12) 3.2 半热焊 (12) 3.3 电弧冷焊 (13) 3.4 镍基焊条 (14) 4.灰铸铁同质（铸铁型）焊缝的熔焊 (16) 4.1电弧热焊 (16) 4.2气焊 (19) 5灰铸铁的焊接裂纹及预防 (21)
5.1冷裂纹 (21) 5.1.1、冷裂纹产生的主要因素 (21) 5.1.2、焊缝上的冷裂纹 (21) 5.1.3热影响比上的冷裂纹 (22) 5.1.4防止冷裂纹的措施 (23) 5.2热裂纹 (23) 5.2.1产生热裂纹的主要因素 (24) 5.2.2热裂纹的防止 (24) 6. 灰铸铁的焊接检验 (24) 致谢 (29) 参考文献 (30)

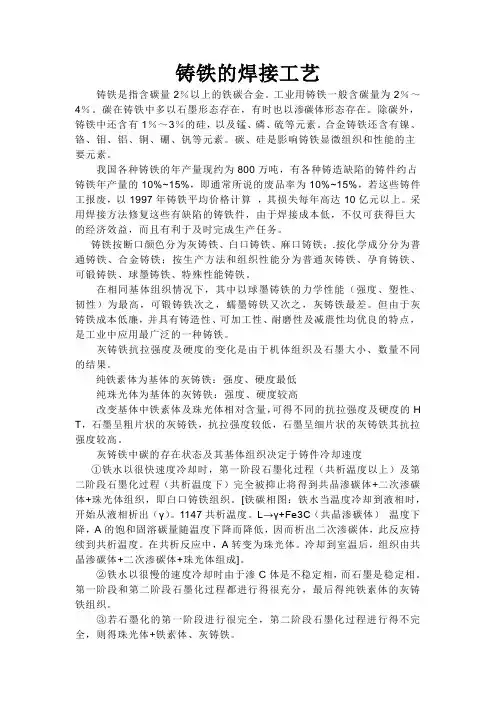

前言 工业中应用最早的铸铁就是以片状石墨存在于金属基体中的灰铸铁。由于其成本低廉，并具有铸造性、可加工性、耐磨性及减振性均优良的特点。迄今是工业中应用最广泛的一种铸铁。20世纪80年代初，铸铁材料发展进入了顶峰期，随后，世界的铸铁产量便出现急剧递减，然而铸铁仍是当今金属材料中应用最为广泛的基础材料。 灰铸铁在结晶过程中，约有W(C)为80%的碳以石墨的形式析出，这就给灰铸铁带来两方面的特点：一方面，由于石墨强度较低（Rm ﹤20N/mm2），且以片状的形态存在，割裂了基体的连续性，因此灰铸铁的强度不高，脆性较大。另一方面，由于石墨的存在，灰铸铁具有良好的减震性、耐磨性、切削加工性和缺口敏感性。由于共晶结晶过程中石墨化膨胀，还有减少缩松、缩孔的倾向。同时，灰铸铁还有较高的抗压强度。灰铸铁传统的化学成分中Si/C比较低（0.40～0.55）。适当提高Si/C比（0.65～0.85），是提高铸铁内在质量的重要途径之一。提高Si/C比的作用是：可使连续的初析奥氏体枝晶增加，这就像混凝土中的钢筋一样，对灰铸铁起到加固的作用，可扩大稳定系和介稳定系的温度差，增加过冷度△T，从而细化石墨，有效地扩大集体组织的利用率；还可降低灰铸铁的白口倾向，减小断面敏感性，提高弹性模量和形变抗力。当然，Si/C比较高，会使铁素体增加，强度和硬度有所降低。我国各种铸铁的年产量现约为800万吨，有各种铸
生产实习报告 2015.7.31
实习报告 一、实习时间 2018年4月16日至4月26日。 二、实习地点 江苏南京 三、实习单位 中国石化集团南京化学工业有限公司 四、实习目的 1、学生能在生产实际中应用和检验所学的生产理论知识,通过理论联系实 际提高工作能力和为以后学习专业课打下基础。生产实习也是学校向企业和社会展示形象的机会。 2、通过实习，可以培养学生的专业兴趣，增强学生的事业心、责任感及 开拓创新精神。 3、通过在机械工厂或实习基地的生产实践，使学生能将所学的理论和实 践相结合，巩固消化所学的知识，拓宽知识面，培养实践操作技能，着重培养自己的实际工作能力，建立生产优化及生产流程等概念，并为后继课教学及毕业环节打下基础，达到对学生进行工程师基本素质的训练及进行爱国爱岗教育的目的。 4、通过参观工厂生产过程，学习先进的生产技术，感悟创意生活，培养 自我动手能力，加强设计联系生活，生活点缀设计，更好的做好设计。 五、实习报告: 1、企业概况 1.1、南化简介： 南化公司前身是近代著名爱国实业家范旭东先生始创于1934年的永利化学工业公司錏厂，是中国最早的化工基地之一。曾先后创造了中国第一包肥田粉、第一代硫酸生产用钒催化剂、第一台多层包扎式压力容器、第一套磷酸磷铵中试装置、第一台2.8米尿素合成塔等30多项“中国化工之最”。原南京化工厂前身是始创于1947年的中华民国国民政府资源委员会中央化工厂筹备处京厂，是中国橡胶助剂、有机中间体的发源地，是全国重要的精细化工生产基地。2005
年5月23日，南化公司与南京化工厂进行了重组合并，成立了新的南京化学工业有限公司。 南化公司是国内无机化工、有机化工、精细化工的生产基地。主要产品有三大系列：以煤、盐、硫磺为原料的合成氨、硫酸、硝酸、硝酸铵、纯碱、烧碱、高浓度硫基复合肥等无机化工和化肥产品；以苯为原料的苯胺、硝基苯、环己酮、己内酰胺、氯化苯、硝基氯苯等有机化工产品；以橡胶助剂为主体的RT、防老剂等精细化工产品。 南化公司还是国内石油化工、精细化工科研、设备制造基地。有以气体净化、铜系催化剂研发为主的化工研究院；有以石油化工压力容器制造为主，作为中国石化大型非标设备制造基地的化工机械厂。 在中国石化集团公司的正确领导下，南化公司团结一致，挑战自我，赶超先进，争创一流，正沿着创新发展、绿色发展、安全发展、和谐发展的道路奋勇前行，创造新的辉煌！ 1.2、南化企业文化 企业文化是构成企业核心竞争力的关键所在，是企业发展的原动力。以“爱我中华、振兴石化”的企业精神和“三老四严”、“苦干实干”、“精细严谨”等优良传统为重要内涵的企业文化在中国石化的改革发展中起到了有力的引领与支撑作用，是激励中国石化攻坚克难、不断前进的制胜法宝。为扎实培育和践行社会主义核心价值观，有效落实中央“创新、协调、绿色、开放、共享”的发展理念，积极适应市场化和国际化发展要求，中国石化企业文化需要在继承优良传统的基础上不断创新与发展，以进一步凝聚广大员工干事创业的精神力量，引领与推动公司持续健康发展。 企业使命:为美好生活加油 企业使命表明公司存在的根本目的和理由。中国石化坚持把人类对美好生活的向往当作企业发展的方向,致力于提供更先进的技术、更优质的产品和更周到的服务，为社会发展助力加油；坚持走绿色低碳的可持续发展道路，加快构建有利于节约资源和保护环境的产业结构和生产方式，为推进生态文明建设做贡献；坚持合作共赢的发展理念，使公司在不断发展壮大的同时，为各利益相关方带来福祉。 企业愿景: 建设世界一流能源化工公司 企业愿景是企业的长远发展目标，表明企业发展方向和远景蓝图。为实现上述愿景，中国石化将致力于以下四方面实践： 致力于成为可持续发展企业。全面实施“价值引领、创新驱动、资源统筹、开放合作、绿色低碳”发展战略，迅速适应环境变化，加快转方式调结构、提质增效升级，使公司在已领先的竞争领域和未来的经营环境中努力保持持续的盈利增长和能力提升，保证公司长盛不衰。 致力于成为利益相关方满意企业。更加突出技术进步和以人为本，努力提供优质的产品、技术和服务，展现良好的社会责任形象，让员工、客户、股东、社会公众以及业务所在国（地区）的民众满意，努力成为高度负责任、高度受尊敬的卓越企业。 致力于成为绿色高效能源化工企业。以能源、化工作为主营方向，做好战略布局和业务结构优化，在发展好传统业务的同时，不断开发和高效利用页岩气、
《材料焊接性》（专科）学案 第一章绪论 二、本章习题 1. 根据本章所述内容，举例说明低合金钢焊接在工程结构中的重要作用。 2.先进材料的发展和应用在工程中越来越受到人们的重视，简述先进材料（如陶瓷、金属间化合物和复合材料等）和金属材料相比，在工程结构中的应用有什么不同？ 第2章材料焊接性及其试验方法 1. 了解焊接性的基本概念。什么是工艺焊接性？影响工艺焊接性的主要因素有哪些？ 焊接性，是指金属材料在采用一定的焊接工艺包括焊接方法、焊接材料、焊接规范及焊接结构形式等条件下，获得优良焊接接头的难易程度。 工艺焊接性是指在一定焊接工艺条件下，获得优质、无缺陷的焊接接头的能力。 影响因素：材料因素、工艺因素、结构因素、使用条件。 2. 什么是热焊接性和冶金焊接性，各涉及到焊接中的什么问题？ 冶金焊接性指在熔焊高温下的熔池金属与气象熔渣等相互之间繁盛化学冶金反映所引起的焊接变化
3. 举例说明有时工艺焊接性好的金属材料使用焊接性不一定好。 工艺焊接性是指影响焊接操作的焊接性能，如电弧的稳定性、焊缝的成形性、脱渣性、飞溅大小及发尘量等。而使用焊接性则是指焊件需满足的使用要求，如接头的力学性能、物理性能及化学性能要求。 有时，工艺焊接性好的材料如果焊接材料选择不当，其使用性能就不一定好：例如不锈钢焊接，若使用普通结构钢焊条焊接，其工艺焊接性很好，即焊接过程很顺利，但是，焊缝不耐腐蚀，就不能满足不锈钢焊件的使用要求，因此焊接接头是不合格的。 金属材料使用性能主要指力学性能，即金属材料在外力作用下表现出来的各种特性，如弹性、塑性、韧性、强度、硬度等。 比如低碳钢焊接性好，但其强度、硬度却没有高碳钢好| 第3章低合金结构钢的焊接 1. 分析热轧钢和正火钢的强化方式及主强化元素有什么不同。二者的焊接性有何差异，在制定焊接工艺时应注意什么问题。 热轧钢的强化方式有：（1）固溶强化，主要强化元素：Mn，Si。（2）细晶强化，主要强化元素：Nb,V。（3）沉淀强化，主要强化元素：Nb,V.；正火钢的强化方式：（1）固溶强化，主要强化元素：强的合金元素（2）细晶强化，主要强化元素：V,Nb,Ti,Mo（3）沉淀强化，主要强化元素：Nb,V,Ti,Mo.；焊接性：热轧钢含有少量的合金元素，碳当量较低冷裂纹倾向不大，正火钢含有合金元素较多，淬硬性有所增加，碳当量低冷裂纹倾向不大。热轧钢被加热到1200℃以上的热影响区可能产生粗晶脆化，韧性明显降低，而是、正火钢在该条件粗晶区的析出相基本固溶，抑制A长大及组织细化作用被削弱，粗晶区易出现粗大晶粒及上贝、M-A等导致韧性下降和时敏感性增大。制定焊接工艺时根据材料的结构、板厚、使用性能要求及生产条件选择焊接 2. 分析16Mn的焊接性特点，给出相应的焊接材料及焊接工艺要求。
PQR编号：QZ-HC1612-25焊接工艺评定报告 编制: 审核: 批准:
叮叮小文库 焊接工艺评定报告 衢州市河川翻板闸门有限公司 QZ-HC1612-25 焊接工艺指导卡编号HC-161225 SMAW 机械化程度（手工、半自动、全自动）手工 接头简图：（坡口形式、尺寸、衬板、每种焊接方法或焊接工艺、焊缝金属厚度） 根据推荐先前提供的资料，按照图 1结构画图，钝边0.5?1mm, 坡口 角度30?40 °，间隙2? 3mm 母 材: 材料标准：GB3274-88 钢号：Q 235B 类、组别号: I -1与类、组别号I -1 相焊 厚度: 8 mm 直径: / 苴/、他: / 焊后热处理: 热处理温度（C）: / 保温时间（h）: / 保护气 气体种类 / 混合比 / 流量（L/ min）/ 尾部保护气/ / / 背面保护气/ / / 填充金属：碳钢焊条 焊材标准：GB/ T5117-2012 焊材牌号：CHT711 焊材规格：①1.2 焊缝金属厚度：8 其他：/ 电流种类：交流极性：正极性钨极尺寸：/ 焊接电流（A）: 160焊接电压（V）: 36其他：/ 表HC-GYPD NO : 01 焊接位置: 对接焊缝位置: 角焊缝位置： 平焊方向：（向上、向下） ___ / ______ 方向：（向上、向下） 技术措施： 焊接速度（cm/mi n ）: ____________ / 摆动或不摆动：/ 摆动参数：___________ / 多道焊或单道焊（每面）：/ 单位名称焊接工艺评定报告编号焊接方法
结 论：本评定按 QZ-HC1612-25规定焊接试件、检验试样、测定性能、确认试验记 录正确 焊工姓名 焊工代号 施焊日期 编制 日 期 审核 日 期 批准 日 期 评定结果 合格 表 HC-GYPD 衢州市河川翻板闸们有限公司 QZ-HC1612-25 焊接工艺指导卡编号 HC-161225 SMAW 机械化程度（手工、半自动、全自动） 手工 接头简图： （坡口形式、尺寸、衬板、每种焊接方法或焊接工艺、焊缝金属厚度） 根据推荐先前提供的资料，按照 图1结构画图，钝边 0.5?1mm, 坡口角度30?40°,间隙2? 3mm NO : 03 单 位 名称 焊接工艺评定报告编号 焊 接 方法 母 材: 材料标准： GB3274-88 钢 号： Q 235B 类、 组别号: T -1与类、组别号T -1 相焊 厚 度: 8 mm 直 径: / 苴 丿 他: / 热处理温度 : / 保温时间（h ）： / 保护气体： 气体种类 混合比 流量（L / min ） 保护气 / / / 尾部保护气 / / / 背面保护气 / / / 65°± 焊后热处理:
单片机焊接实训总结 测控仪器生产实习报告 系别专业班级学生姓名指导教师实训时段 一、生产实习目的 1.熟悉手工焊锡的常用工具的使用及其维护与修理。 2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程。 3.熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。 4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。 5.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。 6.了解电子产品焊接、调试与维修方法。
二、生产实习内容及过程 1、焊接的一些基本知识 本次实验用锡焊焊接元件。它是将焊件和熔点比焊件低的焊料共同加热到锡焊温度，在焊件不熔化的情况下，焊料熔化并浸润焊接面，依靠二者原子的扩散形成焊件的连接。要想得到良好的焊点，应当注意以下几点： 1.焊件必须具有良好的可焊性，即所选的被焊金属能和焊锡良好结合。 2.焊件表面必须保持清洁。轻度的氧化层可以通过焊剂作用来清除，氧化严重的金属表面可以挫亮。 3.要使用合适的助焊剂，其作用是清除焊件表面的氧化膜，用酒精将松香溶解成松香水作为组焊剂 4.焊件要加热到适当的温度，不但焊锡要加热到熔化，而且应该同时将焊件加热到能够熔化焊锡的温度。 5.合适的焊接时间，焊接时间过长，易损坏元器件或焊接部位；过短，则达不到焊接要求。一般来说每个焊点焊接一次的时间最长不超过5s。
2、单片机构成 PCB整体布局： 电源： 如果用的不是USB的电源，再调试串口之前要把后面CP2和CP3焊上再调试！否则，232芯片有可能会烫手，不能正常工作，原理在于2576为一个开关电源芯片，输出的电压有波动，导致232的供电极不稳定，而引起不工作。 CPU: 8051 P1.0P1.0P1.0P1.0P1.0P1.0P1.0P1.0 GND 计算机2或外设 GND
焊接工艺评定报告记录模板
————————————————————————————————作者：————————————————————————————————日期：
焊接工艺评定 焊接工艺评定编号： HP0101 预焊接工艺规程编号： WPS-HP0101 中石化工建设有限公司
焊接工艺评定存档目录 工艺评定编号： 序号项目名称编号页数预焊接工艺规程（pWPS） 1 材料质量证明书 2 3 焊接材料质量证明书 无损探伤报告 4 5 机械性能试验报告 化学分析试验报告 6 7 热处理报告 焊接工艺评定报告 8 9 以下空白 10 11 12 13 14 15 备 注 档案管理：存档日期：
中石化工建设有限公司预焊接工艺规程（pWPS） 表号/装订号 共页第页 单位名称天津海盛石化建筑安装工程有限公司 预焊接工艺规程编号WPS-HP0101日期2014.8 所依据焊接工艺评定报告编号HP0101焊接方法GTAW+SMAW 机动化程度（手工、机动、自动）手工 焊接接头： 坡口形式：V型坡口 衬垫（材料及规格）Q235B 其他坡口采用机械加工或火焰切割简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序） 母材： 类别号Fe-1 组别号Fe-1-1 与类别号Fe-1 组别号Fe-1-1 相焊或标准号GB3274-2007 材料代号Q235B 与标准号GB3274-2007 材料代号Q235B 相焊对接焊缝焊件母材厚度范围：4~12mm 角接焊缝焊件母材厚度范围：不限 管子直径、壁厚范围：对接焊缝--- 角焊缝--- 其他：同时适用返修焊和补焊 填充金属： 焊材类别：焊丝（GMAW）焊丝（SAW） 焊材标准：GB/T8110-2008 JIS Z3351 填充金属尺寸：φ1.2mm φ4.8mm 焊材型号：ER50-6 YS-S6 焊材牌号（金属材料代号）：THT-50-6 US-36 填充金属类别：Fe-1-1 FeMS1-1 其他：/ 对接焊缝焊件焊缝金属厚度范围：GMA W≤6mm,SAW≤12角焊缝焊件焊缝金属厚度范围：不限 耐蚀堆焊金属化学成分（%） C Si Mn P S Cr Ni Mo V Ti Nb 其他：/

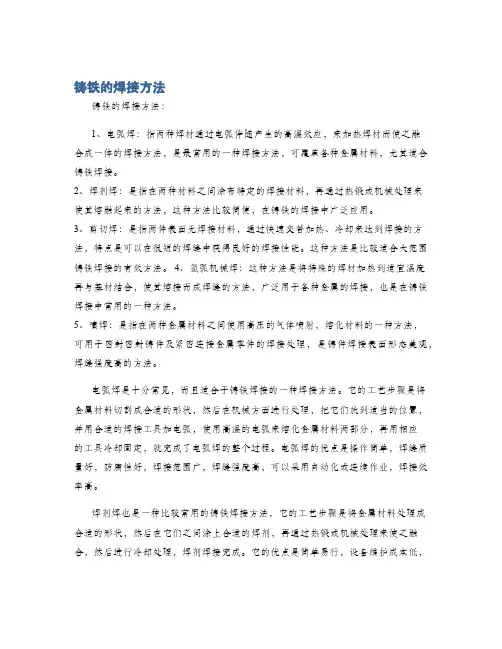

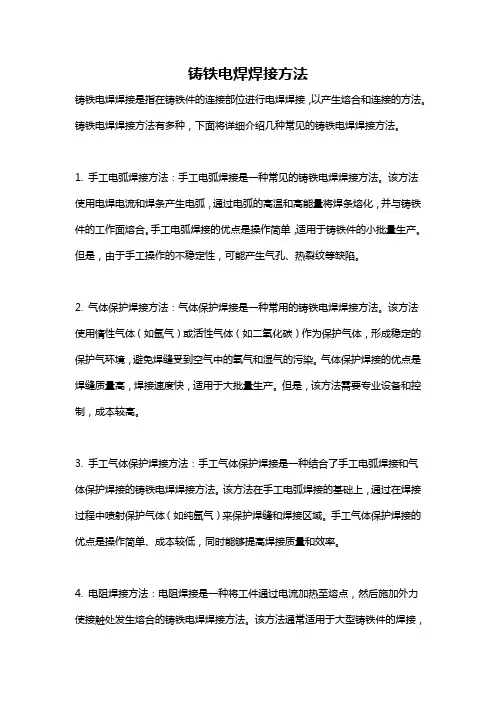

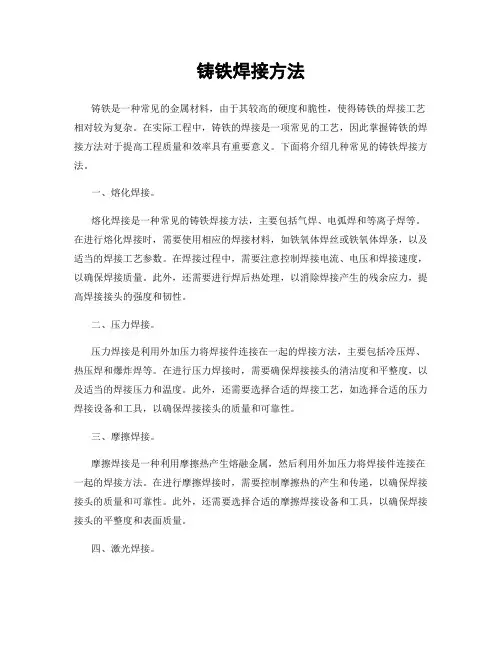

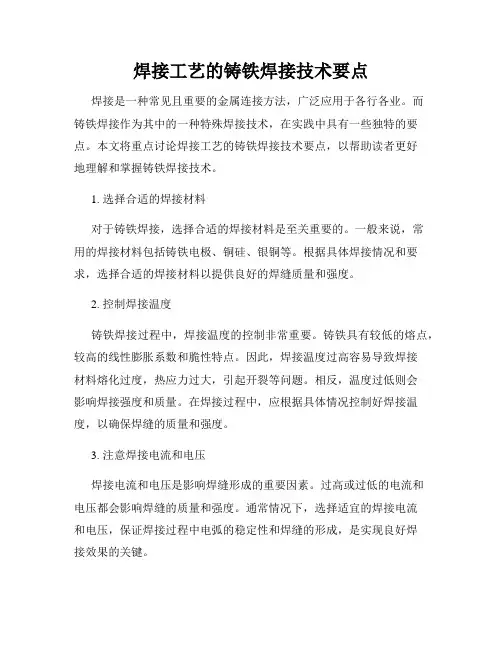

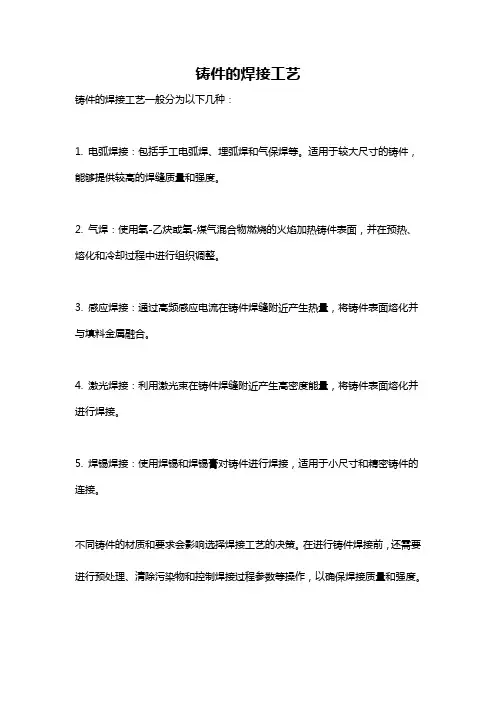

铸铁焊接方法 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 铸铁焊接(weld of cast iron) 焊接方法视铸件的材质、大小、厚薄、复杂程度、缺陷类型和尺寸，以及切削加工和技术要 求等来选择不同焊接方法。并按不同的焊接要求作焊前准备，如清除油污及夹砂、开坡口或 预热等。焊接方法有气焊、钎焊、手工电弧焊、手工电渣焊。其中气焊分为热焊法、加热减 应区法、不预热气焊;手工电弧焊分为冷焊、半热焊、不预热焊和热焊。 焊条选择一般根据焊后技术要求来选择焊条。灰口铸铁非加工冷焊法可用氧化型钢芯铸铁焊 条(中国牌号Z100)、铁粉型钢芯铸铁焊条(中国牌号Zll2Fe)和低碳钢焊条(中国牌号J422、 J506等);加热400℃以上的热焊，可用钢芯石墨化铸铁焊条(中国牌号Z208);加工面不预热 的，可用铸铁芯铸铁焊条(中国牌号Z248);要求可加工、抗裂但强度不高又可冷焊的，可采 用铜镍焊条(中国牌号Z508);要求抗裂性好、加工性差、强度较低的，可用铜铁铸铁焊条(中 国牌号Z607、Z612);重要铸件要求可加工的，可用纯镍铸铁焊条(中国牌号Z116、z117); 高强度灰口铸铁、球墨铸铁可冷焊的，可用铁镍铸铁焊条(中国牌号Z408)和钢927芯石墨 球化通用铸铁焊条(中国牌号Z268);球墨铸铁加热焊时，可用钢芯球墨铸铁焊条(中国牌号 Z238);薄壁铸件可用钢芯石墨球化通用铸铁焊条(中国牌号Z268和Z607、Z612)Z268可 加工。还有焊接新材料CaO-BaO一caF2渣系钢芯石墨化焊条，利用贝氏体和马氏体两次 相变应力松弛效应来提高抗裂性能。中国Z238SnCu焊条，力学性能高，白口倾向小，抗 裂性好，可用于球墨铸铁件。焊接缺陷及其防止白口焊接时，在焊缝及熔合区产生白口，其
一、引言 日照电厂一期工程是我国首台无政府担保有限追索融资方式引进两台由美国、德国联合制造的350MW 汽轮发电机组。主蒸汽管道采用A335P91钢，规格为ID380mm ×44mm ，共计76只焊口。管道由德国BABCOCK 公司供货。 A335P91是一种改进型的9Cr －1Mo 钢，其化学成分和机械性能见表1和表3。A335P91在80年代末和90年代初开始在欧美等国电站中广泛使用，此钢的综合机械性能和焊接接头的性能皆优于X20CrMoV121和P22钢，540℃(105h)其高温蠕变强度146N/mm 2,持久极限比X20CrMoV121钢高30 N/mm 2,是P22钢的两倍,其可焊性和经济性等综合指标皆优于其它钢种，是目前一种性能比较理想的电站用钢。 二、焊接工艺试验 1焊接材料和焊接规范的选用 1.1 焊材的选用 A335P91 钢首次在山东电站应用，焊材选自德国Thyssen 公司，化学成分及机械性能见表2、表4 1.2 焊接参数的选定 试验管段规格φ234×26，材质为A335P91，坡口为双“V ”型。管道对口间隙为4 mm 。我们依据德国DSD 公司提供的焊接工艺卡，分别对水平固定和垂直固定的管道进行工艺试验，选取参数如下： 1.3 选定加热参数 焊接加热采用远红外电阻加热自动控温。焊前预热：预热温度200～300℃，加热速度为200℃/h ，保温一小时；焊接的层间温度控制在200～300℃，焊层厚度为3-4mm ；焊后热处理：加热速度为200℃/h 加热至760℃时，保温2h ，冷却速度为200℃/h ，冷至300℃后自然冷却。 2 试验结果 2.1 机械性能试验 我们对水平和垂直固定的焊件各加工了一组拉伸试样(3个)、冲击试样(3个)、冷弯试样（3个），分别进行了机械性能试验，试验数据如下： 从试验数据分析,抗拉强度已满足要求,但焊缝的塑性较差,冲击功在14～29J 之间，既达不我国电力公司98年天津会议所规定的冲击功≥25J 的标准，也满足不了ASME 标准的要求。为查明原因，我们对焊件进行了金相和硬度检验,对冲击试样断口进行了扫描电镜分析。
