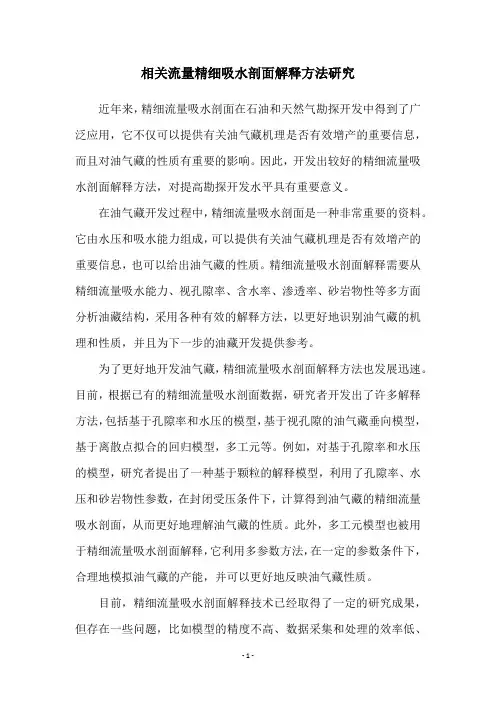

相关流量精细吸水剖面解释方法研究近年来，精细流量吸水剖面在石油和天然气勘探开发中得到了广泛应用，它不仅可以提供有关油气藏机理是否有效增产的重要信息，而且对油气藏的性质有重要的影响。

因此，开发出较好的精细流量吸水剖面解释方法，对提高勘探开发水平具有重要意义。

在油气藏开发过程中，精细流量吸水剖面是一种非常重要的资料。

它由水压和吸水能力组成，可以提供有关油气藏机理是否有效增产的重要信息，也可以给出油气藏的性质。

精细流量吸水剖面解释需要从精细流量吸水能力、视孔隙率、含水率、渗透率、砂岩物性等多方面分析油藏结构，采用各种有效的解释方法，以更好地识别油气藏的机理和性质，并且为下一步的油藏开发提供参考。

为了更好地开发油气藏，精细流量吸水剖面解释方法也发展迅速。

目前，根据已有的精细流量吸水剖面数据，研究者开发出了许多解释方法，包括基于孔隙率和水压的模型，基于视孔隙的油气藏垂向模型，基于离散点拟合的回归模型，多工元等。

例如，对基于孔隙率和水压的模型，研究者提出了一种基于颗粒的解释模型，利用了孔隙率、水压和砂岩物性参数，在封闭受压条件下，计算得到油气藏的精细流量吸水剖面，从而更好地理解油气藏的性质。

此外，多工元模型也被用于精细流量吸水剖面解释，它利用多参数方法，在一定的参数条件下，合理地模拟油气藏的产能，并可以更好地反映油气藏性质。

目前，精细流量吸水剖面解释技术已经取得了一定的研究成果，但存在一些问题，比如模型的精度不高、数据采集和处理的效率低、无法有效处理复杂油藏等。

为了解决这些问题，未来的研究应该着重于提高模型的精度，改善数据采集和处理的方法，加强油藏的复杂性研究，以及探索精细流量吸水剖面辅助评价勘探开发效果的新技术。

综上所述，精细流量吸水剖面解释方法在石油和天然气勘探开发中具有重要意义，它可以提供有关油气藏机理是否有效增产的重要信息，也可以给出油气藏的性质。

目前已经取得了一定的研究成果，但仍存在许多改进问题，未来应该着重于提高模型的精度，改善数据采集和处理的方法，加强油藏的复杂性研究，以及探索精细流量吸水剖面辅助评价勘探开发效果。

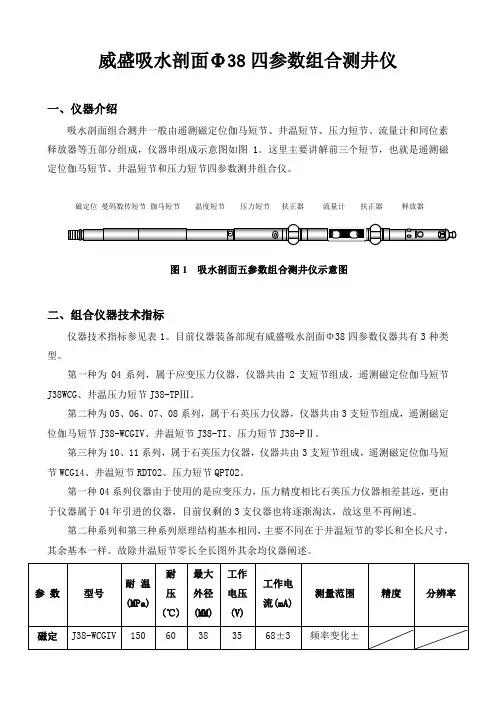

威盛吸水剖面Φ38四参数组合测井仪一、仪器介绍吸水剖面组合测井一般由遥测磁定位伽马短节、井温短节、压力短节、流量计和同位素释放器等五部分组成，仪器串组成示意图如图1。

这里主要讲解前三个短节，也就是遥测磁定位伽马短节、井温短节和压力短节四参数测井组合仪。

磁定位曼码数传短节伽马短节温度短节压力短节扶正器流量计扶正器释放器图1 吸水剖面五参数组合测井仪示意图二、组合仪器技术指标仪器技术指标参见表1。

目前仪器装备部现有威盛吸水剖面Φ38四参数仪器共有3种类型。

第一种为04系列，属于应变压力仪器，仪器共由2支短节组成，遥测磁定位伽马短节J38WCG、井温压力短节J38-TPⅢ。

第二种为05、06、07、08系列，属于石英压力仪器，仪器共由3支短节组成，遥测磁定位伽马短节J38-WCGIV、井温短节J38-TI、压力短节J38-PⅡ。

第三种为10、11系列，属于石英压力仪器，仪器共由3支短节组成，遥测磁定位伽马短节WCG14、井温短节RDT02、压力短节QPT02。

第一种04系列仪器由于使用的是应变压力，压力精度相比石英压力仪器相差甚远，更由于仪器属于04年引进的仪器，目前仅剩的3支仪器也将逐渐淘汰，故这里不再阐述。

第二种系列和第三种系列原理结构基本相同，主要不同在于井温短节的零长和全长尺寸，其余基本一样。

故除井温短节零长全长图外其余均仪器阐述。

三、各短节测量原理与技术指标1、遥测磁定位伽马短节磁定位测量原理磁定位主要用于测量套管、油管的节箍，它所使用的探头由一个线圈和两个磁钢组成，磁钢分别装在线圈的上端和下端，使线圈处于一个恒定的磁场中，当仪器经过节箍时磁力线重新排布。

此时线圈处于一个变化的磁场中，从而在其中感应出一个交流电信号，电信号经过放大和压频转换后经仪器上单片机采集、编码通过电缆送至地面，从而完成了对套管节箍的测量。

伽马测量原理仪器主要测量底层自然伽马射线强度，用于底层深度校正，探头由光电倍增管和NaI晶体组成。

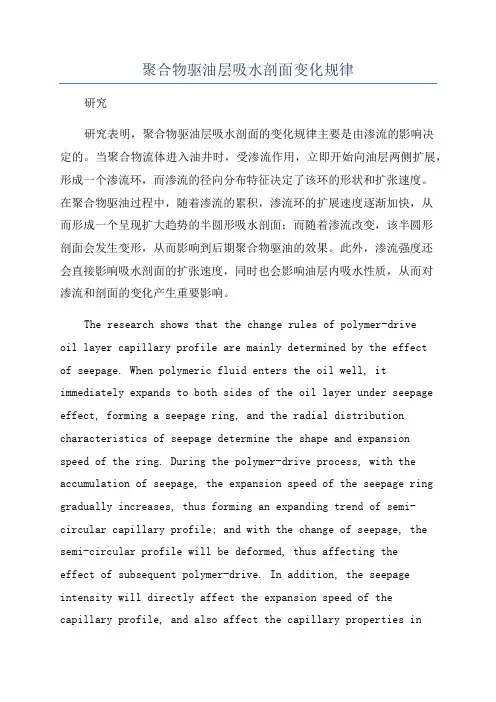

聚合物驱油层吸水剖面变化规律研究研究表明，聚合物驱油层吸水剖面的变化规律主要是由渗流的影响决定的。

当聚合物流体进入油井时，受渗流作用，立即开始向油层两侧扩展，形成一个渗流环，而渗流的径向分布特征决定了该环的形状和扩张速度。

在聚合物驱油过程中，随着渗流的累积，渗流环的扩展速度逐渐加快，从而形成一个呈现扩大趋势的半圆形吸水剖面；而随着渗流改变，该半圆形剖面会发生变形，从而影响到后期聚合物驱油的效果。

此外，渗流强度还会直接影响吸水剖面的扩张速度，同时也会影响油层内吸水性质，从而对渗流和剖面的变化产生重要影响。

The research shows that the change rules of polymer-driveoil layer capillary profile are mainly determined by the effectof seepage. When polymeric fluid enters the oil well, it immediately expands to both sides of the oil layer under seepage effect, forming a seepage ring, and the radial distribution characteristics of seepage determine the shape and expansion speed of the ring. During the polymer-drive process, with the accumulation of seepage, the expansion speed of the seepage ring gradually increases, thus forming an expanding trend of semi-circular capillary profile; and with the change of seepage, the semi-circular profile will be deformed, thus affecting theeffect of subsequent polymer-drive. In addition, the seepage intensity will directly affect the expansion speed of thecapillary profile, and also affect the capillary properties inthe oil layer, thus having an important influence on the change of seepage and the profile.。

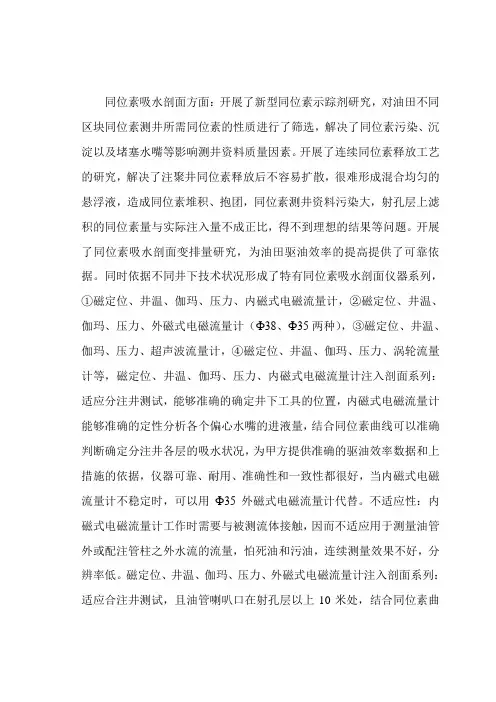

同位素吸水剖面方面：开展了新型同位素示踪剂研究，对油田不同区块同位素测井所需同位素的性质进行了筛选，解决了同位素污染、沉淀以及堵塞水嘴等影响测井资料质量因素。

开展了连续同位素释放工艺的研究，解决了注聚井同位素释放后不容易扩散，很难形成混合均匀的悬浮液，造成同位素堆积、抱团，同位素测井资料污染大，射孔层上滤积的同位素量与实际注入量不成正比，得不到理想的结果等问题。

开展了同位素吸水剖面变排量研究，为油田驱油效率的提高提供了可靠依据。

同时依据不同井下技术状况形成了特有同位素吸水剖面仪器系列，①磁定位、井温、伽玛、压力、内磁式电磁流量计，②磁定位、井温、伽玛、压力、外磁式电磁流量计（Ф38、Ф35两种），③磁定位、井温、伽玛、压力、超声波流量计，④磁定位、井温、伽玛、压力、涡轮流量计等，磁定位、井温、伽玛、压力、内磁式电磁流量计注入剖面系列：适应分注井测试，能够准确的确定井下工具的位置，内磁式电磁流量计能够准确的定性分析各个偏心水嘴的进液量，结合同位素曲线可以准确判断确定分注井各层的吸水状况，为甲方提供准确的驱油效率数据和上措施的依据，仪器可靠、耐用、准确性和一致性都很好，当内磁式电磁流量计不稳定时，可以用Ф35外磁式电磁流量计代替。

不适应性：内磁式电磁流量计工作时需要与被测流体接触，因而不适应用于测量油管外或配注管柱之外水流的流量，怕死油和污油，连续测量效果不好，分辨率低。

磁定位、井温、伽玛、压力、外磁式电磁流量计注入剖面系列：适应合注井测试，且油管喇叭口在射孔层以上10米处，结合同位素曲线可以准确判断确定注水井各层的吸水状况，为甲方提供准确的驱油效率数据和上措施的依据；当井内射孔层位形成大孔道，同位素示踪剂到达后直接进入地层深处，使同位素测井曲线异常减弱甚至造成没有异常，外磁式电磁流量计可以进行弥补测井误差，仪器可靠、耐用、准确性和一致性都很好。

不适应性：不适应油管喇叭口下过射孔层的井，怕死油和污油，连续测量效果不好，只能进行点测。

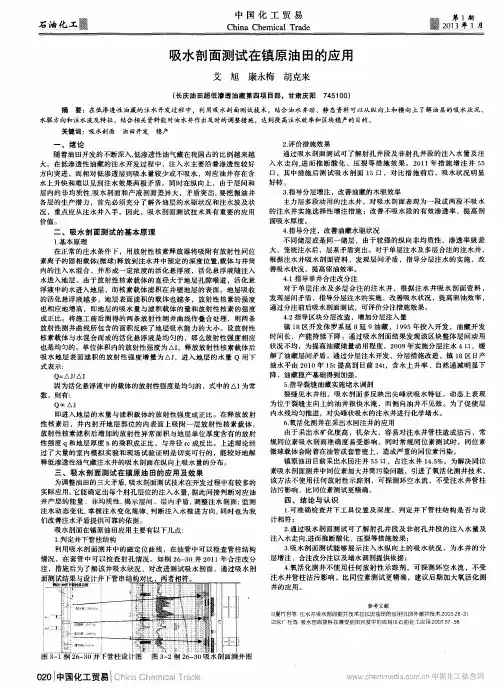

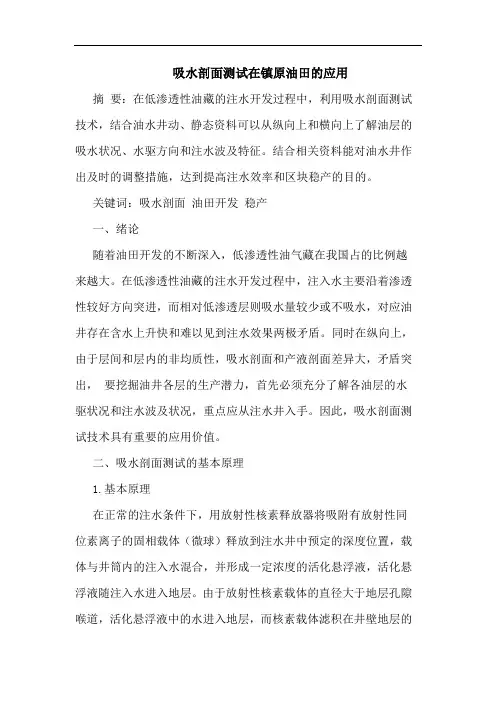

吸水剖面测试在镇原油田的应用摘要：在低渗透性油藏的注水开发过程中，利用吸水剖面测试技术，结合油水井动、静态资料可以从纵向上和横向上了解油层的吸水状况、水驱方向和注水波及特征。

结合相关资料能对油水井作出及时的调整措施，达到提高注水效率和区块稳产的目的。

关键词：吸水剖面油田开发稳产一、绪论随着油田开发的不断深入，低渗透性油气藏在我国占的比例越来越大。

在低渗透性油藏的注水开发过程中，注入水主要沿着渗透性较好方向突进，而相对低渗透层则吸水量较少或不吸水，对应油井存在含水上升快和难以见到注水效果两极矛盾。

同时在纵向上，由于层间和层内的非均质性，吸水剖面和产液剖面差异大，矛盾突出，要挖掘油井各层的生产潜力，首先必须充分了解各油层的水驱状况和注水波及状况，重点应从注水井入手。

因此，吸水剖面测试技术具有重要的应用价值。

二、吸水剖面测试的基本原理1.基本原理在正常的注水条件下，用放射性核素释放器将吸附有放射性同位素离子的固相载体（微球）释放到注水井中预定的深度位置，载体与井筒内的注入水混合，并形成一定浓度的活化悬浮液，活化悬浮液随注入水进入地层。

由于放射性核素载体的直径大于地层孔隙喉道，活化悬浮液中的水进入地层，而核素载体滤积在井壁地层的表面。

地层吸收的活化悬浮液越多，地层表面滤积的载体也越多，放射性核素的强度也相应地增高，即地层的吸水量与滤积载体的量和放射性核素的强度成正比。

将施工前后测得的两条放射性测井曲线作叠合处理，则两条放射性测井曲线所包含的面积反映了地层吸水能力的大小。

设放射性核素载体与水混合而成的活化悬浮液是均匀的，那么放射性强度相应也是均匀的。

单位体积内的放射性强度为△i，释放放射性核素载体后吸水地层表面滤积的放射性强度增量为△j，进入地层的水量 q 用下式表示：q=△j/△i因为活化悬浮液中的载体的放射性强度是均匀的，式中的△i 为常数，则有：q∝△j即进入地层的水量与滤积载体的放射性强度成正比。

一、概述随着油田开发的不断深入,低渗透性油气藏在我国占的比例越来越大。

众所周知,低渗透性油气藏之所以能形成工业油流,其中一个重要的原因是储集层裂缝的存在,包括天然裂缝和人工裂缝。

也正是由于裂缝的存在,增加了低渗透层的渗流能力,注水是提高低渗透层开发效果的重要手段。

在低渗透性油藏的注水开发过程中,注入水主要沿着渗透性较好方向突进,而相对低渗透层则吸水量较少或不吸水,对应油井存在含水上升快和难以见到注水效果两极矛盾。

同时在纵向上,由于层间和层内的非均质性,吸水剖面和产液剖面差异大,矛盾突出,要挖掘油井各层的生产潜力,首先必须充分了解各油层的水驱状况和注水波及状况,重点应从注水井入手,因此,吸水剖面测试技术具有重要的应用价值。

它主要用于在注水井中监测注入水在井筒中的纵向流动状况,根据同位素异常面积确定射孔井段或非射孔井段的相对吸水量及注入水走向,进而可以判断套漏、串槽等异常情况。

同时,结合油水井动静态资料,揭示油藏层间和层内矛盾,判断油藏水驱规律和特征,为油田注水开发的合理调整提供重要依据。

二、吸水剖面测试技术的基本原理和作用1.基本原理在正常的注水条件下,用放射性核素释放器将吸附有放射性同位素离子的固相载体(微球)释放到注水井中预定的深度位置,载体与井筒内的注入水混合,并形成一定浓度的活化悬浮液,活化悬浮液随注入水进入地层。

由于放射性核素载体的直径大于地层孔隙喉道,活化悬浮液中的水进入地层,而核素载体滤积在井壁地层的表面。

地层吸收的活化悬浮液越多,地层表面滤积的载体也越多,放射性核素的强度也相应地增高,即地层的吸水量与滤积载体的量和放射性核素的强度成正比。

将施工前后测得的两条放射性测井曲线作叠合处理,则两条放射性测井曲线所包含的面积反映了地层吸水能力的大小。

设放射性核素载体与水混合而成的活化悬浮液是均匀的,那么放射性强度相应也是均匀的。

单位体积内的放射性强度为△I,释放放射性核素载体后吸水地层表面滤积的放射性强度增量为△J ,进入地层的水量Q 用下式表示:Q=△J/△I(1)因为活化悬浮液中的载体的放射性强度是均匀的,式中的△I 为常数,则有:Q ∝△J (2)即进入地层的水量与滤积载体的放射性强度成正比。

堵水、调剖技术概述发布：多吉利来源：减小字体增大字体堵水、调剖技术概述油田开发到中后期，通过注水补充地层能量是我国大部分油田所采用的主要措施。

由于油层存在着非均质性，会出现水在油层中的“突进”和“窜流”现象，严重地影响着油田的开发效果。

为了提高注水效果和油田的最终采收率，需要及时的采取堵水调剖技术措施。

一、堵水调剖的概念（一）吸水剖面与调剖对于注水井，由于地层的非均质性，地层的每一层的吸水量都是不平衡的，每一层的每一部分的吸水量都是不同的，这反映在吸水剖面上。

地层吸水的不均匀性，为了提高注入水的波及系数，需要封堵吸水能力强的高渗透层，称为调剖。

（二）产液剖面与堵水对于油井，由于地层的非均质性，每一层与每一层的不同部分，产油量与含水率都不一定相同，其产液剖面是不均匀的。

封堵高产水层，改善产液剖面，称为堵水。

堵水能够提高注入水的波及系数。

堵水的成功率往往取决于找水的成功率。

除了直接测定产液剖面外，还可以利用井温测井等方法来确定出水层位。

二、堵水调剖方法（一）机械卡封利用井下工具将高吸水层或高产水层封住，称为机械卡封。

机械卡封作用范围只限于井筒范围，但由于施工简单，成本较低，往往成为优先考虑的堵水方法。

（二）化学堵水向地下注入化学剂，用化学剂或者其反应产物堵塞高渗透层或高产水层，称为化学堵水。

（1）单液法与双液法：从施工工艺来分，化学堵水可分为单液法与双液法。

单液法是向油层注入一种工作液，这种工作液所带的物质或随后变成的物质可封堵高渗透层。

双液法是向地层注入相遇后可产生封堵物质的两种工作液（或工作流体）。

注入时，这两种工作液用隔离波隔开，但随着工作液向外推移，隔离液越来越薄。

当外推至一定程度，即隔离液薄至一定程度，它将不起隔离作用，两种工作液相遇产生封堵地层的物质。

由于高渗透层吸入更多的工作液，所以封堵主要发生在高渗透层，达到调剖的目的。

（2）选择性堵水工艺：利用产液剖面等测试资料，确定出水部位后，进行选择性堵水。
