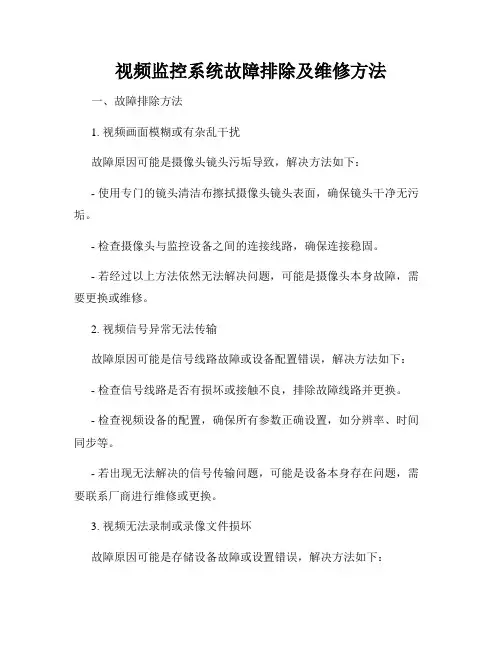

视频监控系统故障排除及维修方法一、故障排除方法1. 视频画面模糊或有杂乱干扰故障原因可能是摄像头镜头污垢导致，解决方法如下：- 使用专门的镜头清洁布擦拭摄像头镜头表面，确保镜头干净无污垢。
- 检查摄像头与监控设备之间的连接线路，确保连接稳固。
- 若经过以上方法依然无法解决问题，可能是摄像头本身故障，需要更换或维修。
2. 视频信号异常无法传输故障原因可能是信号线路故障或设备配置错误，解决方法如下：- 检查信号线路是否有损坏或接触不良，排除故障线路并更换。
- 检查视频设备的配置，确保所有参数正确设置，如分辨率、时间同步等。
- 若出现无法解决的信号传输问题，可能是设备本身存在问题，需要联系厂商进行维修或更换。
3. 视频无法录制或录像文件损坏故障原因可能是存储设备故障或设置错误，解决方法如下：- 检查存储设备是否正常运行，确保硬盘或者存储卡没有损坏。
- 检查视频录制设置，确保录制时间、录制质量等参数设置正确。
- 若问题仍然存在，可能是存储设备本身存在问题，需要更换或修复。
二、系统维修方法1. 视频监控设备维护定期维护摄像头及监控设备可以减少故障发生的概率，维护方法如下：- 清洁摄像头镜头，防止灰尘和污垢影响画面质量。
- 检查设备的连接线路，确保连接稳固可靠。
- 定期检查和更新监控设备的固件，以确保系统的稳定性和安全性。
2. 硬盘及存储设备维护保持硬盘及存储设备的正常运行可以防止数据丢失或损坏，维护方法如下：- 定期清理硬盘，删除不必要的视频文件，释放存储空间。
- 检查存储设备的健康状况，如有问题及时更换或修理。
- 备份重要的视频文件，防止意外数据丢失。
3. 系统更新与升级定期更新和升级监控系统软件及固件是保障系统性能的重要措施，注意事项如下：- 关注监控设备厂商的更新和升级信息，并及时进行操作。
- 更新和升级过程中，一定要按照厂商的说明和步骤进行，避免错误操作导致系统无法正常运行。
结语通过本文介绍的视频监控系统故障排除及维修方法，可以帮助您更好地解决常见故障，并保持系统的正常运行。

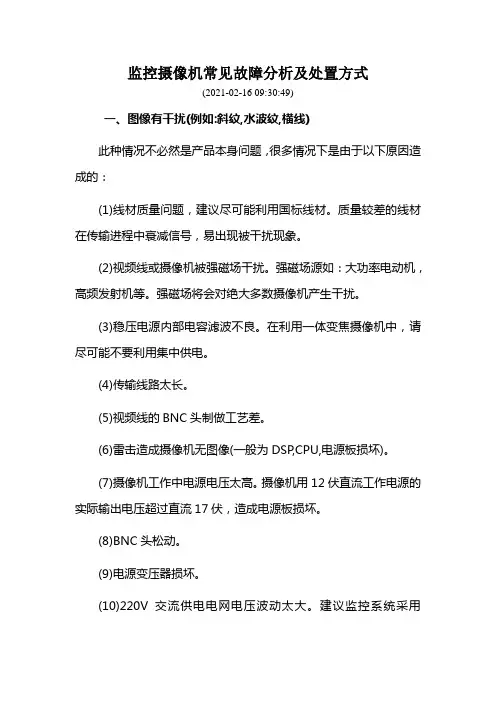

监控摄像机常见故障分析及处置方式(2021-02-16 09:30:49)一、图像有干扰(例如:斜纹,水波纹,横线)此种情况不必然是产品本身问题，很多情况下是由于以下原因造成的：(1)线材质量问题，建议尽可能利用国标线材。
质量较差的线材在传输进程中衰减信号，易出现被干扰现象。
(2)视频线或摄像机被强磁场干扰。
强磁场源如：大功率电动机，高频发射机等。
强磁场将会对绝大多数摄像机产生干扰。
(3)稳压电源内部电容滤波不良。
在利用一体变焦摄像机中，请尽可能不要利用集中供电。
(4)传输线路太长。
(5)视频线的BNC头制做工艺差。
(6)雷击造成摄像机无图像(一般为DSP,CPU,电源板损坏)。
(7)摄像机工作中电源电压太高。
摄像机用12伏直流工作电源的实际输出电压超过直流17伏，造成电源板损坏。
(8)BNC头松动。
(9)电源变压器损坏。
(10)220V交流供电电网电压波动太大。
建议监控系统采用UPS(净化稳压电源)220伏交流电源集中供给方式，同时尽可能做视频和电源的防雷处置.(11)摄像机的聚焦模式有两种方式，可在摄像机菜单中调整，建议尽可能调成自动聚焦。
A.键控自动(手动模式,必需调焦后才集聚焦)B.自动/手动(自动模式)摄像机在自动聚焦模式下仍然出现聚焦不清楚的现象,请检查摄像机菜单2中的聚焦范围选项,聚焦效果最佳时应为1厘米选项值.有时镜头上有尘埃或异物,摄像机缘选择自动聚焦在尘埃上而显示出聚焦不清,此时,可试试用专业镜头布先擦试镜头.此几种情况对任何一体化摄像机都可以造成干扰。
如有以上情况，请用户先按照现场情况进行调整，对故障原因进行简单排查，以避免造成没必要要的运输本钱及延误您的时间。
二、问：什么是最低照度？什么是感光度？代表什么？答：最低照度是测量摄像机感光度的一种方式，换句话说，摄像性能在多黑的条件下看到可用的影像。
可是因为没有管理的国际标准，因此每一个大型CCD制造商都有自己测量CCD感光度的方式。
视频抗干扰器原理、干扰现象及原因(2010-01-26 )说视频干扰之前，要先讲一下视频监控信号传输的传统方式：视频基带传输。
所谓的视频基带传输，是指视频信号不经过频率变换等任何处理，由图像摄取端通过同轴电缆直接传输到监视端的传输方式。
图像在传输时直接利用同轴电缆的0~6MHz来传输，非常容易受到干扰，使图像出现网纹、横纹和噪点影响监视效果。
目前我国抗干扰器主要有两种方式：一种为移频抗干扰方式，即用调制器把摄取到的信号移到高频信号，使其在传输过程中不混入低频信号，在监视端用解调器将信号还原成基带信号。
这种方式能够比较彻底地解决干扰。
另外一种就是这种放大抗干扰方式，即在摄取端机将信号幅度放大，再在监视端将信号幅度压缩。
原则上说，这种抗干扰器并不能消除干扰，但确实可以有效降低干扰信号的幅度。
下面分析一下常见的干扰现象及原因。
1、工频干扰(50HZ干扰)干扰现象：图像出现雪花噪点、网纹或很宽暗横带持续不断滚动。
干扰原因：当摄像端与监控设备端同时接地时，由于地电阻及电缆外皮电阻的存在，因为两地之间电力系统各相负载不平衡或接地方式不同引起50Hz电位差，从而产生工频干扰。
地电位使两个接地端存在电压降，电压降加在屏蔽层两端并与大地（地电阻）构成回路产生地电流，地电流经过线缆屏蔽层形成干扰电压，地电流的部分谐波分量落入视频芯线，致使芯线与屏蔽层之间产生干扰电位，使干扰信号加入视频信号中对监控图像形成干扰。
2、空间电磁波干扰干扰现象：图像出现较密的斜形网纹，严重时会淹没图像。
干扰原因：当监控电缆在空中架设时，空中电磁波干扰信号所产生的空间电场会作用于监控传输线路，使线路两端而产生相当大的电磁干扰电压，其频率约在200Hz~2.3MHz。
由于电缆中电位差的存在，使电缆屏蔽层产生干扰电流，而一般情况下摄像端和监控设备端均为接地状态，这就使干扰电流通过线缆两端接地点与大地形成回路，导致终端负载产生干扰电压，干扰信号耦合进视频信号中，产生图像干扰情况。

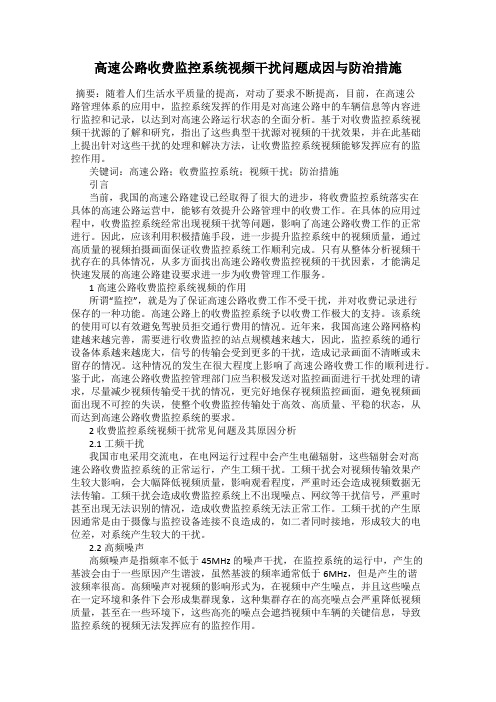

高速公路收费监控系统视频干扰问题成因与防治措施摘要：随着人们生活水平质量的提高，对动了要求不断提高，目前，在高速公路管理体系的应用中，监控系统发挥的作用是对高速公路中的车辆信息等内容进行监控和记录，以达到对高速公路运行状态的全面分析。
基于对收费监控系统视频干扰源的了解和研究，指出了这些典型干扰源对视频的干扰效果，并在此基础上提出针对这些干扰的处理和解决方法，让收费监控系统视频能够发挥应有的监控作用。
关键词：高速公路；收费监控系统；视频干扰；防治措施引言当前，我国的高速公路建设已经取得了很大的进步，将收费监控系统落实在具体的高速公路运营中，能够有效提升公路管理中的收费工作。
在具体的应用过程中，收费监控系统经常出现视频干扰等问题，影响了高速公路收费工作的正常进行。
因此，应该利用积极措施手段，进一步提升监控系统中的视频质量，通过高质量的视频拍摄画面保证收费监控系统工作顺利完成。
只有从整体分析视频干扰存在的具体情况，从多方面找出高速公路收费监控视频的干扰因素，才能满足快速发展的高速公路建设要求进一步为收费管理工作服务。
1高速公路收费监控系统视频的作用所谓“监控”，就是为了保证高速公路收费工作不受干扰，并对收费记录进行保存的一种功能。
高速公路上的收费监控系统予以收费工作极大的支持。
该系统的使用可以有效避免驾驶员拒交通行费用的情况。
近年来，我国高速公路网格构建越来越完善，需要进行收费监控的站点规模越来越大，因此，监控系统的通行设备体系越来越庞大，信号的传输会受到更多的干扰，造成记录画面不清晰或未留存的情况。
这种情况的发生在很大程度上影响了高速公路收费工作的顺利进行。
鉴于此，高速公路收费监控管理部门应当积极发送对监控画面进行干扰处理的请求，尽量减少视频传输受干扰的情况，更完好地保存视频监控画面，避免视频画面出现不可控的失误，使整个收费监控传输处于高效、高质量、平稳的状态，从而达到高速公路收费监控系统的要求。
2收费监控系统视频干扰常见问题及其原因分析2.1工频干扰我国市电采用交流电，在电网运行过程中会产生电磁辐射，这些辐射会对高速公路收费监控系统的正常运行，产生工频干扰。

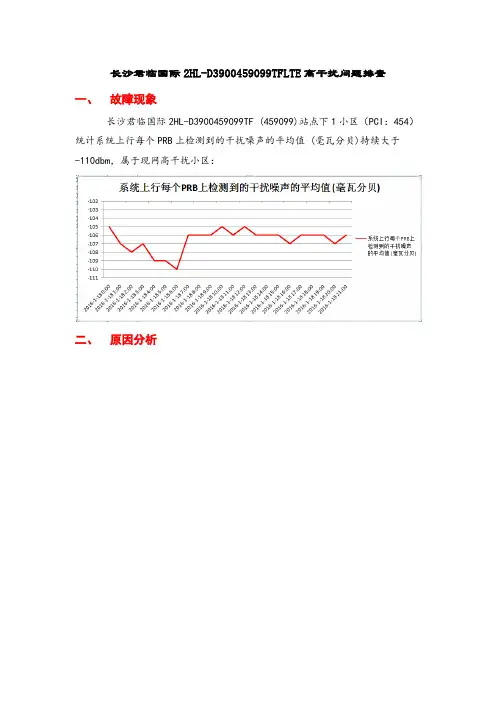

长沙君临国际2HL-D3900459099TFLTE高干扰问题排查一、故障现象长沙君临国际2HL-D3900459099TF (459099)站点下1小区（PCI：454）统计系统上行每个PRB上检测到的干扰噪声的平均值 (毫瓦分贝)持续大于-110dbm，属于现网高干扰小区：二、原因分析长沙君临国际2HL-D3900459099TF位于坡子街与步行街交叉口，有两个双载波小区覆盖君临国际的A/B座电梯和地下室，其中存在干扰的长沙君临国际2HL-D3900459099TF-1小区共3个扇区6台RRU覆盖A栋的平层电梯和地下室。
分析判断可能原因1.系统内同频模三干扰；2.GPS时钟问题、时隙对其问题导致的干扰；3.其他系统带来的杂散和阻塞干扰；4.其他有源设备产生的外部干扰；5. 设备隐性故障带来的干扰（主要是RRU问题）。
三、排查过程1、君临国际为29F的高层，周围没有其他同频的室分、所以排除同频的模三干扰。
2、后台查询该4G小区（459099站点PCI：454）近期没有GPS时钟告警、PPS设置和现网其他基站一致、该基站其他小区底噪正常。
3、后台查询该小区详细干扰指标情况发现，该小区100个RB从0-99干扰值为左高右低，说明只有部分频率被干扰，如下图：通过上图可以看出该小区很可能存只干扰部分频段的外部干扰。
4、该小区共有三个扇区6台RRU、每个扇区2台RRU，通过后台跟踪各个扇区实时干扰情况发现干扰来自2扇区，通过闭塞该扇区的RRU定位到干扰来自207号RRU,如下图跟踪显示该扇区接收到的干扰强度在-75dbm左右，闭塞207号RRU后干扰恢复：5、现场勘查发现该207号RRU位于A栋1单元楼顶弱电井内，实际覆盖A栋的1/2号电梯，将频谱仪接入该天馈（闭塞该基站所有频点为38950的小区）扫频发现一个频率为2300-2330Mhz的信号强度为-52dbm左右，我们38950的频率是2320到2340Mhz，该信号刚好干扰了38950的前面10M左右，和KPI统计的100个RB干扰左高右低的现象基本吻合。

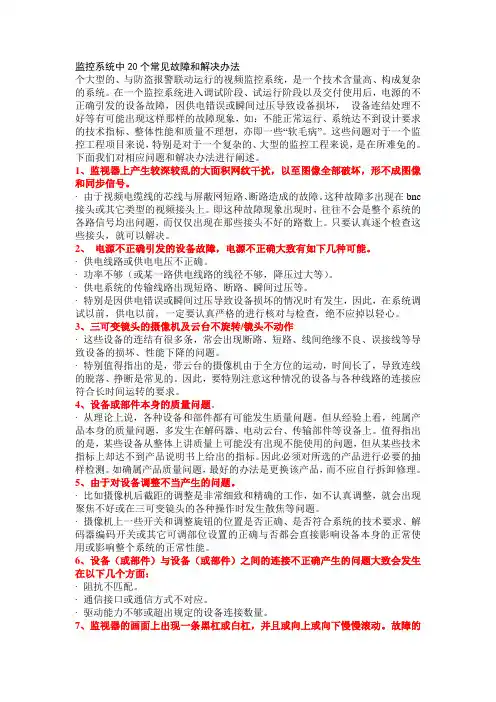

监控系统中20个常见故障和解决办法个大型的、与防盗报警联动运行的视频监控系统，是一个技术含量高、构成复杂的系统。
在一个监控系统进入调试阶段、试运行阶段以及交付使用后，电源的不正确引发的设备故障，因供电错误或瞬间过压导致设备损坏，设备连结处理不好等有可能出现这样那样的故障现象，如：不能正常运行、系统达不到设计要求的技术指标、整体性能和质量不理想，亦即一些“软毛病”。
这些问题对于一个监控工程项目来说，特别是对于一个复杂的、大型的监控工程来说，是在所难免的。
下面我们对相应问题和解决办法进行阐述。
1、监视器上产生较深较乱的大面积网纹干扰，以至图像全部破坏，形不成图像和同步信号。
·由于视频电缆线的芯线与屏蔽网短路、断路造成的故障。
这种故障多出现在bnc 接头或其它类型的视频接头上。
即这种故障现象出现时，往往不会是整个系统的各路信号均出问题，而仅仅出现在那些接头不好的路数上。
只要认真逐个检查这些接头，就可以解决。
2、电源不正确引发的设备故障，电源不正确大致有如下几种可能。
·供电线路或供电电压不正确。
·功率不够（或某一路供电线路的线径不够，降压过大等）。
·供电系统的传输线路出现短路、断路、瞬间过压等。
·特别是因供电错误或瞬间过压导致设备损坏的情况时有发生，因此，在系统调试以前，供电以前，一定要认真严格的进行核对与检查，绝不应掉以轻心。
3、三可变镜头的摄像机及云台不旋转/镜头不动作·这些设备的连结有很多条，常会出现断路、短路、线间绝缘不良、误接线等导致设备的损坏、性能下降的问题。
·特别值得指出的是，带云台的摄像机由于全方位的运动，时间长了，导致连线的脱落、挣断是常见的。
因此，要特别注意这种情况的设备与各种线路的连接应符合长时间运转的要求。
4、设备或部件本身的质量问题。
·从理论上说，各种设备和部件都有可能发生质量问题。
但从经验上看，纯属产品本身的质量问题，多发生在解码器、电动云台、传输部件等设备上。

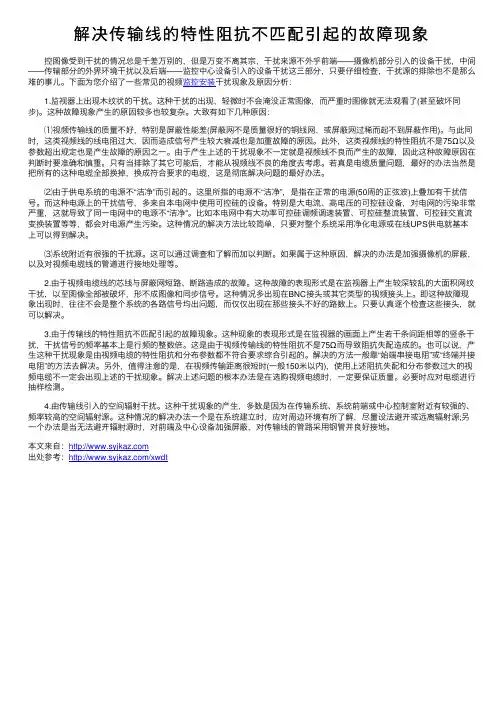

解决传输线的特性阻抗不匹配引起的故障现象 控图像受到⼲扰的情况总是千差万别的，但是万变不离其宗，⼲扰来源不外乎前端——摄像机部分引⼊的设备⼲扰，中间——传输部分的外界环境⼲扰以及后端——监控中⼼设备引⼊的设备⼲扰这三部分，只要仔细检查，⼲扰源的排除也不是那么难的事⼉。
下⾯为您介绍了⼀些常见的视频监控安装⼲扰现象及原因分析： 1.监视器上出现⽊纹状的⼲扰。
这种⼲扰的出现，轻微时不会淹没正常图像，⽽严重时图像就⽆法观看了(甚⾄破坏同步)。
这种故障现象产⽣的原因较多也较复杂。
⼤致有如下⼏种原因： ⑴视频传输线的质量不好，特别是屏蔽性能差(屏蔽⽹不是质量很好的铜线⽹，或屏蔽⽹过稀⽽起不到屏蔽作⽤)。
与此同时，这类视频线的线电阻过⼤，因⽽造成信号产⽣较⼤衰减也是加重故障的原因。
此外，这类视频线的特性阻抗不是75Ω以及参数超出规定也是产⽣故障的原因之⼀。
由于产⽣上述的⼲扰现象不⼀定就是视频线不良⽽产⽣的故障，因此这种故障原因在判断时要准确和慎重。
只有当排除了其它可能后，才能从视频线不良的⾓度去考虑。
若真是电缆质量问题，最好的办法当然是把所有的这种电缆全部换掉，换成符合要求的电缆，这是彻底解决问题的最好办法。
⑵由于供电系统的电源不“洁净”⽽引起的。
这⾥所指的电源不“洁净”，是指在正常的电源(50周的正弦波)上叠加有⼲扰信号。
⽽这种电源上的⼲扰信号，多来⾃本电⽹中使⽤可控硅的设备。
特别是⼤电流、⾼电压的可控硅设备，对电⽹的污染⾮常严重，这就导致了同⼀电⽹中的电源不“洁净”。
⽐如本电⽹中有⼤功率可控硅调频调速装置、可控硅整流装置、可控硅交直流变换装置等等，都会对电源产⽣污染。
这种情况的解决⽅法⽐较简单，只要对整个系统采⽤净化电源或在线UPS供电就基本上可以得到解决。
⑶系统附近有很强的⼲扰源。
这可以通过调查和了解⽽加以判断。
如果属于这种原因，解决的办法是加强摄像机的屏蔽，以及对视频电缆线的管道进⾏接地处理等。
2.由于视频电缆线的芯线与屏蔽⽹短路、断路造成的故障。

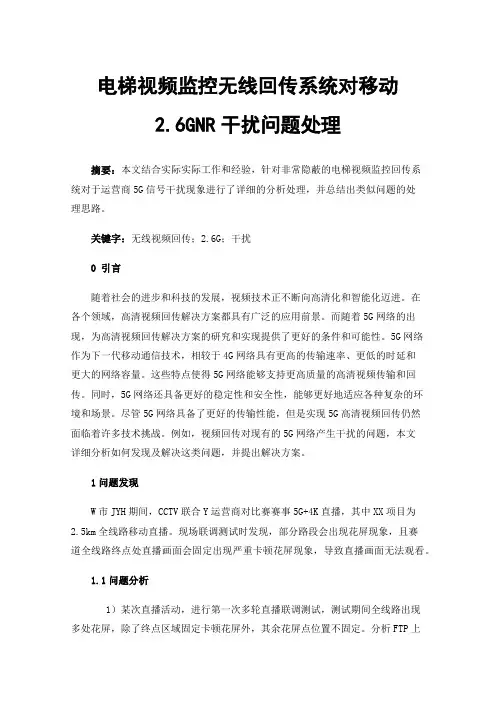

电梯视频监控无线回传系统对移动2.6GNR干扰问题处理摘要：本文结合实际实际工作和经验，针对非常隐蔽的电梯视频监控回传系统对于运营商5G信号干扰现象进行了详细的分析处理，并总结出类似问题的处理思路。
关键字：无线视频回传；2.6G；干扰0引言随着社会的进步和科技的发展，视频技术正不断向高清化和智能化迈进。
在各个领域，高清视频回传解决方案都具有广泛的应用前景。
而随着5G网络的出现，为高清视频回传解决方案的研究和实现提供了更好的条件和可能性。
5G网络作为下一代移动通信技术，相较于4G网络具有更高的传输速率、更低的时延和更大的网络容量。
这些特点使得5G网络能够支持更高质量的高清视频传输和回传。
同时，5G网络还具备更好的稳定性和安全性，能够更好地适应各种复杂的环境和场景。
尽管5G网络具备了更好的传输性能，但是实现5G高清视频回传仍然面临着许多技术挑战。
例如，视频回传对现有的5G网络产生干扰的问题，本文详细分析如何发现及解决这类问题，并提出解决方案。
1问题发现W市JYH期间，CCTV联合Y运营商对比赛赛事5G+4K直播，其中XX项目为2.5km全线路移动直播。
现场联调测试时发现，部分路段会出现花屏现象，且赛道全线路终点处直播画面会固定出现严重卡顿花屏现象，导致直播画面无法观看。
1.1问题分析1）某次直播活动，进行第一次多轮直播联调测试，测试期间全线路出现多处花屏，除了终点区域固定卡顿花屏外，其余花屏点位置不固定。
分析FTP上传测试数据发现，全线路存在多处上行速率低于40Mbps，可以确认，直播花屏是由于5G上行速率低导致。
根据现场站点分布，终点区域距离微站小区仅50米，宏站小区仅150米，但上行速率一直持续低于40Mbps，而且在微站下进行FTP上传测试，速率在20Mbps~120Mbps随机波动。
2）通过测试log初步分析，低速率路段上行调度均为400，排除基站上游问题，但上行MCS均非常低，均低于10阶，且IBLER较高，初步怀疑为空口存在严重干扰。

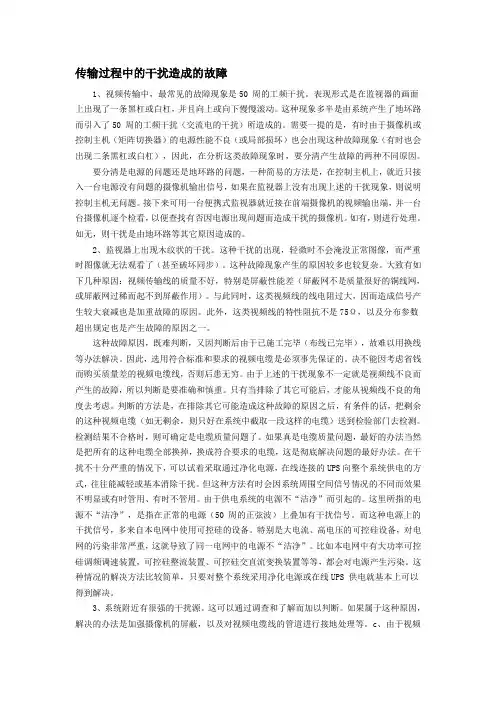

传输过程中的干扰造成的故障1、视频传输中，最常见的故障现象是50 周的工频干扰。
表现形式是在监视器的画面上出现了一条黑杠或白杠，并且向上或向下慢慢滚动。
这种现象多半是由系统产生了地坏路而引入了50 周的工频干扰（交流电的干扰）所造成的。
需要一提的是，有时由于摄像机或控制主机（矩阵切换器）的电源性能不良（或局部损坏）也会出现这种故障现象（有时也会出现二条黑杠或白杠），因此，在分析这类故障现象时，要分清产生故障的两种不同原因。
要分清是电源的问题还是地环路的问题，一种简易的方法是，在控制主机上，就近只接入一台电源没有问题的摄像机输出信号，如果在监视器上没有出现上述的干扰现象，则说明控制主机无问题。
接下来可用一台便携式监视器就近接在前端摄像机的视频输出端，并一台台摄像机逐个检看，以便查找有否因电源出现问题而造成干扰的摄像机。
如有，则进行处理。
如无，则干扰是由地环路等其它原因造成的。
2、监视器上出现木纹状的干扰。
这种干扰的出现，轻微时不会淹没正常图像，而严重时图像就无法观看了（甚至破坏同步）。
这种故障现象产生的原因较多也较复杂。
大致有如下几种原因：视频传输线的质量不好，特别是屏蔽性能差（屏蔽网不是质量很好的铜线网，或屏蔽网过稀而起不到屏蔽作用）。
与此同时，这类视频线的线电阻过大，因而造成信号产生较大衰减也是加重故障的原因。
此外，这类视频线的特性阻抗不是75Ω，以及分布参数超出规定也是产生故障的原因之一。
这种故障原因，既难判断，又因判断后由于已施工完毕（布线已完毕），故难以用换线等办法解决。
因此，选用符合标准和要求的视频电缆是必须事先保证的。
决不能因考虑省钱而购买质量差的视频电缆线，否则后患无穷。
由于上述的干扰现象不一定就是视频线不良而产生的故障，所以判断是要准确和慎重。
只有当排除了其它可能后，才能从视频线不良的角度去考虑。
判断的方法是，在排除其它可能造成这种故障的原因之后，有条件的话，把剩余的这种视频电缆（如无剩余，则只好在系统中截取一段这样的电缆）送到检验部门去检测。

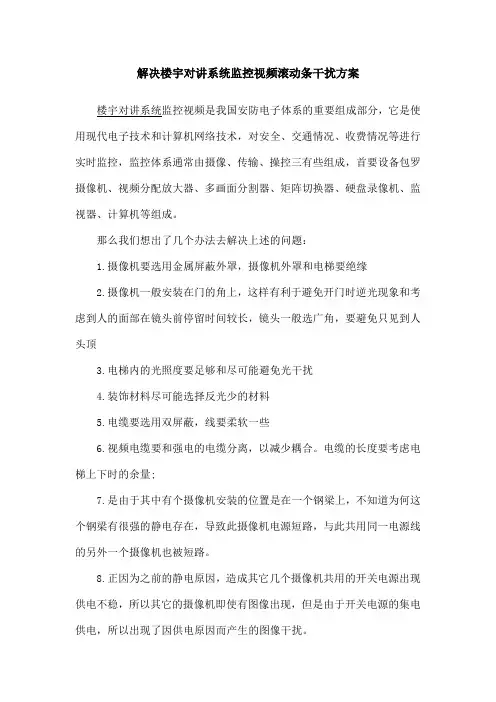

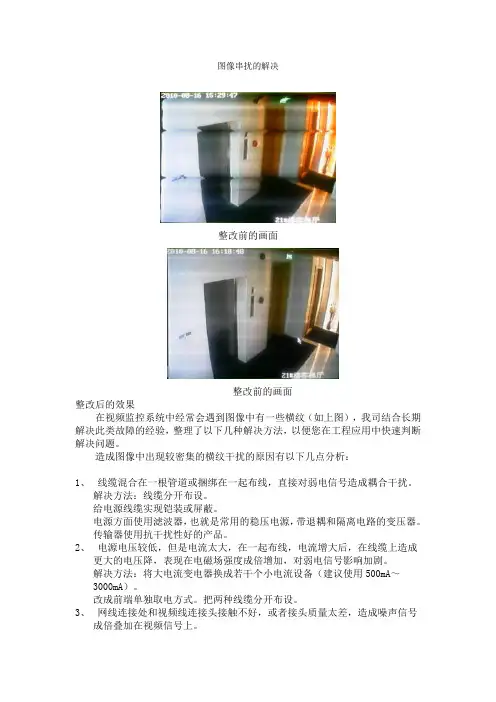

解决楼宇对讲系统监控视频滚动条干扰方案楼宇对讲系统监控视频是我国安防电子体系的重要组成部分，它是使用现代电子技术和计算机网络技术，对安全、交通情况、收费情况等进行实时监控，监控体系通常由摄像、传输、操控三有些组成，首要设备包罗摄像机、视频分配放大器、多画面分割器、矩阵切换器、硬盘录像机、监视器、计算机等组成。
那么我们想出了几个办法去解决上述的问题：
1.摄像机要选用金属屏蔽外罩，摄像机外罩和电梯要绝缘
2.摄像机一般安装在门的角上，这样有利于避免开门时逆光现象和考虑到人的面部在镜头前停留时间较长，镜头一般选广角，要避免只见到人头顶
3.电梯内的光照度要足够和尽可能避免光干扰
4.装饰材料尽可能选择反光少的材料
5.电缆要选用双屏蔽，线要柔软一些
6.视频电缆要和强电的电缆分离，以减少耦合。
电缆的长度要考虑电梯上下时的余量;
7.是由于其中有个摄像机安装的位置是在一个钢梁上，不知道为何这个钢梁有很强的静电存在，导致此摄像机电源短路，与此共用同一电源线的另外一个摄像机也被短路。
8.正因为之前的静电原因，造成其它几个摄像机共用的开关电源出现供电不稳，所以其它的摄像机即使有图像出现，但是由于开关电源的集电供电，所以出现了因供电原因而产生的图像干扰。
目前可视楼宇对讲系统安防产品在同类产品中处于领先地位。
但是也会出现一些问题并且监控摄像头是新上市的产品，质量不会十分稳定和可靠，因此我总结了上述8点的处理方法供大家参考。
原文出自：。
监控系统中视频干扰的现象及解决方法 闭路电视监控系统在各领域中的应用越来越多，在不同环境、不同安装条件和不同施工人员下，由于线路、电气环境的不同，或是在施工中疏忽，容易引发各种不同的干扰。这些干扰就会通过传输线缆进入闭路电视监控系统，造成视频图象质量下降、系统控制失灵、运行不稳定等现象，直接影响到整个系统的质量。因此了解视频干扰对闭路电视监控系统的影响方式，针对不同情况采取相应的措施来解决干扰问题，对提高闭路监控系统工程质量，确保系统的稳定运行非常有益。 视频干扰的主要表现形式 1、在监视器的画面上出现一条黑杠或白杠，并且向上或向下滚动。也就是所谓的50HZ工频干扰。这种干扰多半是由于前端与控制中心两个设备的接地不当引的电位差，形成环路进入系统引起的；也有可能是由于设备本身电源性能下降引起的。 2、图像有雪花噪点。这类干扰的产生主要是由于传输线上信号衰减以及耦合了高频干扰所致。 3、视频图象有重影，或是图像发白、字符抖动，或是在监视器的画面上产生若干条间距相等的竖条干扰。这是由于视频传输线或者是设备之间的特性阻抗不是75Ω而导致阻抗不匹配造成的。 4、斜纹干扰、跳动干扰、电源干扰。这种干扰的出现，轻微时不会淹没正常图像，而严重时图像扭曲就无法观看了。这种故障现象产生的原因较多也较复杂，比如视频传输线的质量不好，特别是屏蔽性能差，或者是由于供电系统的电源有杂波而引起的，还有就是系统附近有很强的干扰源。 5、大面积网纹干扰,也称单频干扰。这种现象主要是由于视频电缆线的芯线与屏蔽网短路、断路造成的故障，或者是由于BNC接头接触不良所致。 在现场中遇到的视频干扰不外乎以上五种情况，因此我们在现场中遇到这类现象，首先要冷静分析出现的干扰属于哪一类，找出可能产生干扰的大致原因，最终来排除它。下面通过具体实例来分析视频干扰产生的原因及排除方法。
图一 图一为典型的视频监控系统原理图。这类系统易产生图像在在监视器上有斜纹干扰或是出现滚动的黑杠。从干扰表现的形式，我们可以判断产生干扰的主要原因来自于线路干扰和电源干扰。 下图为干扰形成的等效电路图。 Vab=（Vo ×75）÷[75×2+Rc+Rd]] + (Vi×75) ÷[75×2+Rc+Rd]] 其中，第一项为负载获得的有效视频信号Voh=（Vo ×75）÷[75×2+Rc+Rd]]。 第二项为负载获得的有效干扰信号Vih=(Vi×75)÷[75×2+Rc+Rd]]。 当电缆很短时，内外导体电阻可以忽略，Rc+Rd=0。这时，有效视频信号Voh=（Vo ×75）÷75×2+0)= Vo ×75÷75×2= Vo/2=1Vp-p。 因为干扰感应电动势Vi正比于（Rc+Rd)，此时Vi=0，Vih =0； 值得注意的是干扰信号Vi是由电缆纵向分布参数（阻抗或电阻）决定的，不是一个集中的点信号源，重要的是它串联在视频信号传输回路中，负载在取得摄像机视频信号的同时，也必然取得干扰信号。干扰的性质属于“加性干扰”，不管视频信号有没有，它始终存在。 从上面的公式中我们可以看出，要消除干扰最主要的方法是尽可能感小干扰电动势，而图一中干扰来源主要有以下几种：
接地干扰 前端设备的“地”与控制室设备的“地”相对“电网地”的电位不同，即两处接地点相对电网“地”的电势差不同，那么通过电源在摄象机与矩阵之间形成电源回路，视频电缆屏蔽层又是接地的，这样50Hz的工频干扰进入矩阵，产生干扰。对于此类干扰，由于很难使各处的“地”电位与“电网地”的电位差完全相同，比较有效有方法是切断形成地环流的路径，采用切断地环回路的方法，在摄象机一端不接地并做好与安装支架的绝缘措施，这样可基本消除接地引起的干扰。值得一提的是，由于同轴电缆过长，中间免不了有接头，如接头处理不好，屏蔽网碰到金属线槽也会产生此种干扰，因此在处理时也要注意到此种情况。
电源干扰 由于供电系统的电源不“洁净”而引起的。这里所指的电源不“洁净”，是指在正常的电源上叠加有干扰信号。而这种电源上的干扰信号，多来自本电网中使用可控硅的设备，特别是大电流、高电压的可控硅设备，对电网的污染非常严重，这就导致了同一电网中的电源不“洁净”。比如本电网中有大功率可控硅调频调速装置，可控硅整流装置、可控硅交直流变换装置等等，都会对电源产生污染。例如，某现场系统安装好后出现图像有斜纹干扰现象，怎么也查不出原因。后来发现由于此系统是在夏天安装，安装时此房间就已经装有空调，而且空调处于自动运行状态。有一次偶然将空调电源关闭，此时奇迹出现了，监视器上的图像竟然正常了。再把空调电源插上，干扰又出现了，困恼好一段时间的问题终于发现了。后来加装了UPS将系统电源与空调电源分开，干扰排除。这种情况的解决方法比较简单，只要对整个系统采用净化电源或在线UPS供电就基本上可以得到解决。
由传输线引入的空间辐射干扰 这种干扰现象的产生，多半是因为在传输系统、系统前端或中心控制室附近有较强的、频率较高的空间辐射源。这种情况的解决办法一个是在系统建立时，应对周边环境有所了解，尽量设法避开或远离辐射源；另一个办法是当无法避开辐射源时，对前端及中心设备加强屏蔽，对传输线的管路采有钢管并良好接地。
阻抗不匹配 由于传输线的特性阻抗不匹配引起的故障现象。这是由于视频传输线的特性阻抗不是75Ω或者是设备本身的特性阻抗不是75Ω而导致阻抗失配造成的。对于此类干扰应尽量使系统内各设备阻抗匹配。
图二 图二所示为监控系统带电脑分控的情况。此类系统最容易产生在分控电脑上所装视频卡显示的图像有黑杠。对于此干扰，最有效的措施就是在分控端电脑电源线上三芯插头上的“地”去掉。 由于现在矩阵级联系统越来越多，对于监控点比较集中需要独立管理又要接受主控室管理的地方，一般采取级联矩阵。在级联系统中，如果距离比较近，矩阵之间有可能采取视频线直接连接的方式，这样一来干扰就很容易出现，特别是由于两个矩阵不在一起，两地地电位不一致，因此在此系统表现最为突出的干扰为接地干扰。这种干扰出现以后很不好处理。对于此类干扰的抑制，在工程中已有解决的方法。下图为矩阵之间级联示意图。 对于此类系统产生的干扰，有以下几种抑制方法： 1、 对于有条件的地方，级联视频信号和控制信号尽量采用光端机来传输视频，这样通过光隔离可以比较好的解决这一干扰问题。但是由于光端机价格相对来比较高，且不是每一个地方都具备敷设光缆的条件，因此此方法不是每个地方都适用。 2、 在级联的视频信号之间加装视频抗干扰隔离器。视频抗干扰隔离器是现代高科技专利产品，当视听设备联接产生各种交条干扰时，在视频线路上串接该产品，能有效隔离各种干扰信号，使图像恢复如初，提高信号转播质量。视频抗干扰隔离器是采用宽频带、高性能带通滤波器和高性能视频运算放大器组成的低失真、高性能视频隔离器，它的运用使远端和近端的视频电缆从电的意义上完全处于隔离状况，这样就从根本上完全避免了地电位差引起的干扰，同时又可有效地抑制雷电冲击造成的系统设备损坏。由于隔离了电信号，该视频抗干扰隔离器还可有效地避免由于环境高频、脉冲等干扰信号对视频信号的干扰。 抗干扰隔离器的特点： ●安装简单，只需串联接入视频电缆接收端即可； ●该产品不需要外接电源； ●采用宽频带、高性能带通滤波器； ●光电隔离视频信号； ●有效地抑制因地电位差引起的黑纹滚动干扰； ●有效地抑制因电源相位引起的高频网纹干扰； ●亦可抑制线缆绝缘不够引起的高频脉冲干扰； ●对长距离传输视频信号，具有相位调整、信号放大作用； ●有效地隔离雷电对系统设备的冲击 3、 采用调制解调器将信号频率调高后传输。 干扰波传播特点
干扰波传播距离与频率的关系 根据干扰波传播距离与频率的关系曲线可以看出，频率越低传播的距离越远。这也意味着，频率越低，受到干扰的机会越多，强度越大。因此，采用将信号频率调高后传输，在中心再将信号调制并滤波也可大大减少干扰。 由于各监控系统都有着各自不同的特点，会产生这样那样的干扰，因此正确分析干扰产生的原因，并采取行之有效的方法来抑制干扰，确保工程质量和设备良好的运行，对监控系统显得尤其重要。 闭路电视监控系统抗干扰方法（二）
1 引言 闭路电视监控系统（CCTV）在建筑工程中的应用越来越多，由于建筑物内的电气环境比较复杂，容易形成各种干扰源，如果施工过程中未采取恰当的防范措施，各种干扰就会通过传输线缆进入闭路电视监控系统，造成视频图象质量下降、系统控制失灵、运行不稳定等现象。因此研究闭路 电视监控干扰源的性质、了解对闭路电视监控系统的影响方式，以便采取措施解决干扰问题对提高闭路监控系统工程质量，确保系统的稳定运行非常有益。
2 干扰的来源及影响方式 闭路电视监控系统中传输信号的类型主要有两类：一类是模拟视频信号，传输路径由摄象机到矩阵，从矩阵再到显示器或录象机；一类是数字 信号包括矩阵与摄象机之间的控制信息传输，矩阵中计算机部分的数字信号。一般设备成为干扰源的可能性很小，因此干扰主要通过信号传输路径进入系统。闭路电视监拧系统的信号传输路径是，能通过视频电缆和传输控制信号的双绞线耦合进系统的干扰有：各种高频噪声比如大电感负载启停， 地电位不等引入的工频干扰，平衡传输线路失衡使抑噪能力下降将共频干扰转成了差模干扰，传输线上阻抗不匹配造成信号的反射使信号传输质量下降，静电放电沿传输线进入设备造成接口芯片损伤或损坏。具体表现如下：
由于阻抗不匹配造成的影响在视频图象上表现为重影。在信号传输线上会将在脉冲序列的前后沿形成震荡。震荡的存在使高低电平间的阈值差 变小，当震荡的幅值再大或有其他干扰引入时就无法正确分辨出脉冲电平值，导致通信时间变长或通信中断。接地和屏蔽不好会导致传输线抑制外部电磁干扰能力的下降，体现在视频图象就是雪花噪点、网纹干扰以及横纹滚动等；在信号传输线上形成尖峰干扰，造成通信错误。平衡传输线路失衡 也会在信号传输线上形成尖峰干扰。静电放电除了会造成设备损坏外，还会影响存储器内的数据，使设备出现些莫名其妙的错误。
3抗干扰的方法 从干扰源的分析了解到并没有特别的干扰源，消除或者减少上述干扰的理论探讨也有许多，如何针对闭路电视监控工程解决干扰问题，很少有 文献涉及，下面就闭路电视监控工种中常见的干扰及解决方法进行些探讨。
3．1 数字信号传输中的抗干扰措施 在弱电系统工程中数字信号的传输通常指长线传输，常见的方式有：通过调制、解调方法在电力线或视频线上传输数字信号；通过工业标准的 通信网络进行传输，比如RS422、RS845、RS485；自行开发的自动式传输。三者相较，常见的还是RS422、RS485,因此重点讨论RS485数字通信抗干扰方法。
RS485总线是采用差分平衡电气接口，具有较强的抗电磁干扰能力，但在实际工程RS485总线并未达到人们期望的效果。问题往往出现在以下几个方面：第一网络拓扑不合理，未按照总线型网络拓扑布线，成为事宜上的星型拓扑；传输线与接收和发送端设备连接不正确，削弱了平衡线的抗干 扰能力；第三公用双绞线，未进一步采取抗干扰措施，比如采用屏蔽双绞。虽然在造成干扰的方式上有所不同但在干扰的表现形式上只有两种：一种是反射增加了信号畸变程度；一种是外部的干扰由于平衡条件被破坏，共模干扰变成了串模信号进入传输线。
