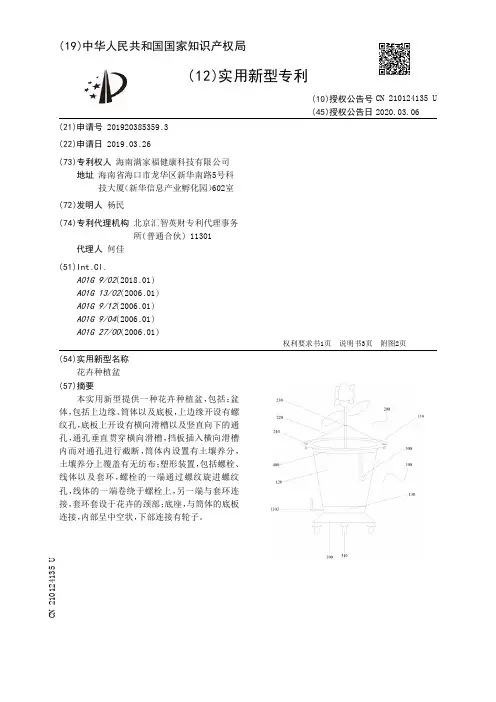

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920385359.3(22)申请日 2019.03.26(73)专利权人 海南满家福健康科技有限公司地址 海南省海口市龙华区新华南路5号科技大厦（新华信息产业孵化园）602室(72)发明人 杨民　(74)专利代理机构 北京汇智英财专利代理事务所(普通合伙) 11301代理人 何佳(51)Int.Cl.A01G 9/02(2018.01)A01G 13/02(2006.01)A01G 9/12(2006.01)A01G 9/04(2006.01)A01G 27/00(2006.01)

(54)实用新型名称花卉种植盆(57)摘要本实用新型提供一种花卉种植盆，包括：盆体，包括上边缘、筒体以及底板，上边缘开设有螺纹孔，底板上开设有横向滑槽以及竖直向下的通孔，通孔垂直贯穿横向滑槽，挡板插入横向滑槽内而对通孔进行截断，筒体内设置有土壤养分，土壤养分上覆盖有无纺布；塑形装置，包括螺栓、线体以及套环，螺栓的一端通过螺纹旋进螺纹孔，线体的一端卷绕于螺栓上，另一端与套环连接，套环套设于花卉的颈部；底座，与筒体的底板连接，内部呈中空状，

下部连接有轮子。

权利要求书1页 说明书3页 附图2页CN 210124135 U2020.03.06

CN 210124135

U1.一种花卉种植盆，其特征在于，包括：盆体，包括上边缘、筒体以及底板，上边缘开设有螺纹孔，底板上开设有横向滑槽以及竖直向下的通孔，通孔垂直贯穿横向滑槽，挡板插入横向滑槽内而对通孔进行截断，筒体内设置有土壤养分，土壤养分上覆盖有无纺布；塑形装置，包括螺栓、线体以及套环，螺栓的一端通过螺纹旋进螺纹孔，线体的一端卷绕于螺栓上，另一端与套环连接，套环套设于花卉的颈部；底座，与筒体的底板连接，内部呈中空状，下部连接有轮子。2.如权利要求1所述的花卉种植盆，其特征在于，所述上边缘、筒体以及底板为一体连接。3.如权利要求1所述的花卉种植盆，其特征在于，所述上边缘与筒体连接处设置有加强板。4.如权利要求1所述的花卉种植盆，其特征在于，所述挡板为L形挡板。5.如权利要求1所述的花卉种植盆，其特征在于，所述无纺布拼接成中间设置有开孔的环形结构。6.如权利要求5所述的花卉种植盆，其特征在于，所述开孔的尺寸大于花卉主茎的截面尺寸。7.如权利要求1所述的花卉种植盆，其特征在于，所述套环上包裹有橡胶垫。8.如权利要求1所述的花卉种植盆，其特征在于，所述花卉种植盆还包括悬挂钩，设置

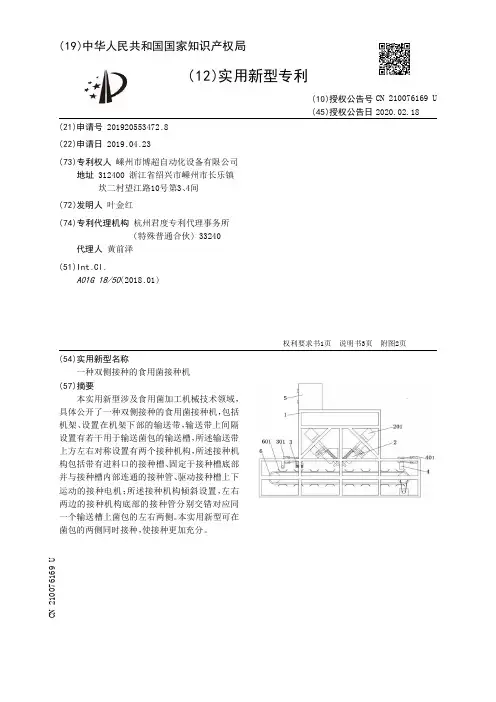

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920553472.8(22)申请日 2019.04.23(73)专利权人 嵊州市博超自动化设备有限公司地址 312400 浙江省绍兴市嵊州市长乐镇坎二村望江路10号第3、4间(72)发明人 叶金红　(74)专利代理机构 杭州君度专利代理事务所(特殊普通合伙) 33240代理人 黄前泽(51)Int.Cl.A01G 18/50(2018.01)

(54)实用新型名称一种双侧接种的食用菌接种机(57)摘要本实用新型涉及食用菌加工机械技术领域，具体公开了一种双侧接种的食用菌接种机，包括机架、设置在机架下部的输送带，输送带上间隔设置有若干用于输送菌包的输送槽，所述输送带上方左右对称设置有两个接种机构，所述接种机构包括带有进料口的接种槽、固定于接种槽底部并与接种槽内部连通的接种管、驱动接种槽上下运动的接种电机；所述接种机构倾斜设置，左右两边的接种机构底部的接种管分别交错对应同一个输送槽上菌包的左右两侧。本实用新型可在菌包的两侧同时接种，

使接种更加充分。

权利要求书1页 说明书3页 附图2页CN 210076169 U2020.02.18

CN 210076169

U1.一种双侧接种的食用菌接种机，包括机架、设置在机架下部的输送带，输送带上间隔设置有若干用于输送菌包的输送槽，其特征在于：所述输送带上方左右对称设置有两个接种机构，所述接种机构包括带有进料口的接种槽、固定于接种槽底部并与接种槽内部连通的接种管、驱动接种槽上下运动的接种电机；所述接种槽内设有若干相邻排列的抓菌滚筒，抓菌滚筒的外壁设有均匀分布的抓针，抓菌滚筒内同心设置有螺旋推送器；所述接种机构倾斜设置，左右两边的接种机构底部的接种管分别交错对应同一个输送槽上菌包的左右两侧。2.根据权利要求1所述的一种双侧接种的食用菌接种机，其特征在于：所述接种机构与水平线的夹角为45°。3.根据权利要求1所述的一种双侧接种的食用菌接种机，其特征在于：所述接种机构两侧分别设有导向柱，所述导向柱上可滑动设有支撑板，所述支撑板上安装有分别用于驱动抓菌滚筒和螺旋推送器的电机，所述支撑板下方安装有接种槽，抓菌滚筒和螺旋推送器的转动轴从支撑板穿出分别与相应的电机连接。4.根据权利要求3所述的一种双侧接种的食用菌接种机，其特征在于：所述导向柱上可滑动设有具有若干开孔的压板，压板位于支撑板的下方且接种管穿设在压板的开孔中；所述压板与支撑板之间设有若干压缩弹簧。5.根据权利要求3所述的一种双侧接种的食用菌接种机，其特征在于：所述抓菌滚筒或螺旋推送器的转动轴通过皮带与电机的输出端联动。6.根据权利要求1所述的一种双侧接种的食用菌接种机，其特征在于：所述抓针垂直焊接在抓菌滚筒外壁表面，每一列的抓针间隔相同，相邻两列抓针交错设置。7.根据权利要求1所述的一种双侧接种的食用菌接种机，其特征在于：所述机架上设有用于给菌包消毒的消毒刷，所述消毒刷通过丝杠机构由伺服电机一驱动做横向往返移动。8.根据权利要求1所述的一种双侧接种的食用菌接种机，其特征在于：所述机架上设有用于将完成接种的菌包推出输送槽的推送板，所述推送板通过丝杠机构由伺服电机二驱动做横向往返移动。9.根据权利要求1所述的一种双侧接种的食用菌接种机，其特征在于：所述机架上设有控制单元，所述控制单元包括可编程逻辑控制器、触摸屏和若干限位开关和位置传感器；所

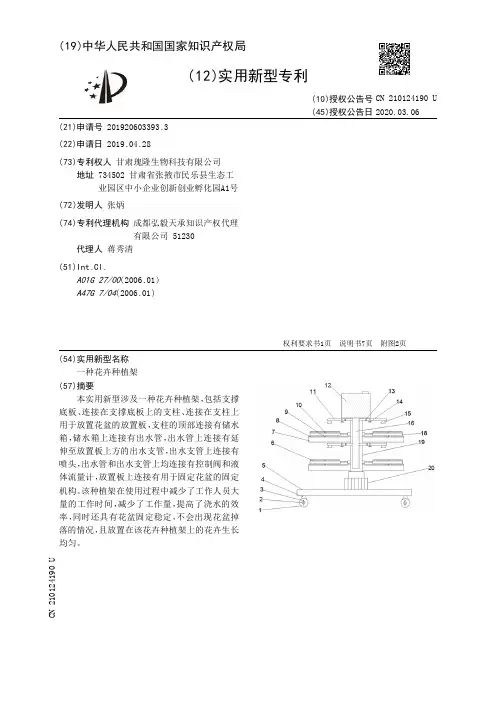

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920603393.3(22)申请日 2019.04.28(73)专利权人 甘肃瑰隆生物科技有限公司地址 734502 甘肃省张掖市民乐县生态工业园区中小企业创新创业孵化园A1号(72)发明人 张炳　(74)专利代理机构 成都弘毅天承知识产权代理有限公司 51230代理人 蒋秀清(51)Int.Cl.A01G 27/00(2006.01)A47G 7/04(2006.01)

(54)实用新型名称一种花卉种植架(57)摘要本实用新型涉及一种花卉种植架，包括支撑底板、连接在支撑底板上的支柱、连接在支柱上用于放置花盆的放置板，支柱的顶部连接有储水箱，储水箱上连接有出水管，出水管上连接有延伸至放置板上方的出水支管，出水支管上连接有喷头，出水管和出水支管上均连接有控制阀和液体流量计，放置板上连接有用于固定花盆的固定机构。该种植架在使用过程中减少了工作人员大量的工作时间，减少了工作量，提高了浇水的效率，同时还具有花盆固定稳定，不会出现花盆掉落的情况，且放置在该花卉种植架上的花卉生长

均匀。

权利要求书1页 说明书7页 附图2页CN 210124190 U2020.03.06

CN 210124190

U1.一种花卉种植架，包括支撑底板(5)、连接在支撑底板(5)上的支柱(19)、连接在支柱(19)上用于放置花盆的放置板(7)，其特征在于：所述支柱(19)的顶部连接有储水箱(12)，所述储水箱(12)上连接有出水管(16)，所述出水管(16)上连接有延伸至所述放置板(7)上方的出水支管(11)，所述出水支管(11)上连接有喷头(15)，所述出水管(16)和出水支管(11)上均连接有控制阀(14)和液体流量计(13)，所述放置板(7)上连接有用于固定花盆的固定机构。2.根据权利要求1所述的一种花卉种植架，其特征在于：所述放置板(7)上通过滑动机构连接有滑板(18)，所述固定机构连接在所述滑板(18)上。3.根据权利要求2所述的一种花卉种植架，其特征在于：所述滑板(18)边缘设置有凸起(6)，所述固定机构包括设置在所述凸起(6)上的至少两个螺纹孔，所述螺纹孔上连接有与螺纹孔配合的螺杆(21)，所述螺杆(21)上连接有定位螺栓(10)，所述螺杆(21)上连接有弧形卡板(17)。4.根据权利要求2所述的一种花卉种植架，其特征在于：所述滑动机构包括设置在所述放置板(7)上的滑轨(8)，所述滑板(18)上连接有与所述滑轨(8)配合滑动的滑块(9)，所述滑板(18)上连接有用于驱动所述滑板(18)滑动的驱动机构。5.根据权利要求4所述的一种花卉种植架，其特征在于：所述驱动机构包括连接在放置板(7)上的电动伸缩杆，所述电动伸缩杆一端固定连接在放置板(7)上，另一端固定连接在滑板(18)上。6.根据权利要求1所述的一种花卉种植架，其特征在于：所述支撑底板(5)与所述支柱(19)之间连接有驱动所述支柱(19)旋转的旋转机构。7.根据权利要求6所述的一种花卉种植架，其特征在于：所述旋转机构包括电机(20)，所述电机(20)的外壳固定连接在所述支撑底板(5)上，所述电机(20)的输出轴通过联轴器与所述支柱(19)连接，所述支撑底板(5)上连接有PLC控制器，所述电机(20)与所述PLC控制器电连接。8.根据权利要求1所述的一种花卉种植架，其特征在于：所述支撑底板(5)的底部连接有便于转移整个种植架的行走机构。9.根据权利要求8所述的一种花卉种植架，其特征在于：所述行走机构包括连接在所述支撑底板(5)底部的行走轮(1)，所述行走轮(1)上连接有用于锁紧行走轮(1)的锁紧机构。10.根据权利要求9所述的一种花卉种植架，其特征在于：所述锁紧机构包括连接在支撑底板(5)上的锁紧片(4)，所述锁紧片(4)和所述行走轮(1)上均设置有定位孔(2)，所述定

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920599772.X(22)申请日 2019.04.28(73)专利权人 宁夏八大庄生态科技有限公司地址 753000 宁夏回族自治区石嘴山市大武口区前进北路223-8-1-2号(72)发明人 蒲潘　(74)专利代理机构 北京弘权知识产权代理事务所(普通合伙) 11363代理人 逯长明　许伟群(51)Int.Cl.A01G 17/14(2006.01)A01D 46/00(2006.01)

(54)实用新型名称一种用于葡萄种植的可调式支架(57)摘要本申请公开了一种用于葡萄种植的可调式支架，包括至少三个底座，所述底座上方连接有伸缩竖杆，所述至少三个伸缩竖杆之间可卸拆的设置有水平放置的伸缩横杆，所述伸缩横杆下方铺设有保护网，所述保护网固定在伸缩竖杆上，所述保护网上开有多个采摘口，所述底座包括三根支撑杆，所述三根支撑杆呈正三棱锥型，所述支撑杆底部设置有滚轮。本申请能够实现自由调节支架的高度，宽度，能够满足对大范围内的葡萄进行支撑，有效的避免葡萄成熟后由于过重而

坠落在地上损坏。

权利要求书1页 说明书2页 附图1页CN 210247748 U2020.04.07

CN 210247748

U1.一种用于葡萄种植的可调式支架，其特征在于，包括至少三个底座，所述底座上方连接有伸缩竖杆(1)，所述至少三个伸缩竖杆(1)之间可卸拆的设置有水平放置的伸缩横杆(2)，所述伸缩横杆(2)下方铺设有保护网(5)，所述保护网(5)固定在伸缩竖杆(1)上，所述保护网(5)上开有多个采摘口(6)，所述底座包括三根支撑杆(3)，所述三根支撑杆(3)呈正三棱锥型，所述支撑杆(3)底部设置有滚轮(4)。2.根据权利要求1所述的一种用于葡萄种植的可调式支架，其特征在于，所述伸缩横杆(2)位于伸缩竖杆(1)的顶端处。3.根据权利要求1所述的一种用于葡萄种植的可调式支架，其特征在于，所述伸缩竖杆(1)侧面设置有固定块，所述伸缩横杆(2)套在固定块外部。4.根据权利要求3所述的一种用于葡萄种植的可调式支架，其特征在于，所述固定块、伸缩横杆(2)上均开有固定孔，
