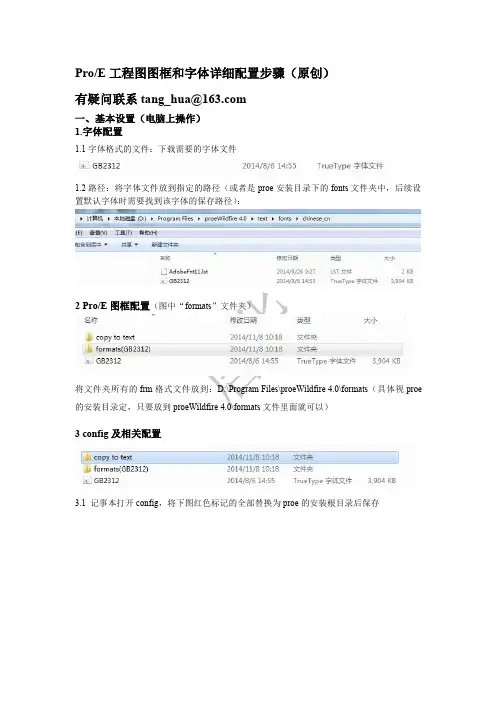

Pro/E工程图图框和字体详细配置步骤（原创）
有疑问联系tang_hua@
一、基本设置（电脑上操作）1.字体配置
1.1字体格式的文件：下载需要的字体文件
1.2路径：将字体文件放到指定的路径（或者是proe安装目录下的fonts文件夹中，后续设置默认字体时需要找到该字体的保存路径）：
2Pro/E图框配置（图中“formats”文件夹）
将文件夹所有的frm格式文件放到：D:\ProgramFiles\proeWildfire4.0\formats（具体视proe
的安装目录定，只要放到proeWildfire4.0\formats文件里面就可以）
3config及相关配置
3.1记事本打开config，将下图红色标记的全部替换为proe的安装根目录后保存
3.2将文件夹所有的文件放到：D:\ProgramFiles\proeWildfire4.0\text（具体视proe的安装目
录定，只要放到proeWildfire4.0\text文件里面就可以）3.3proe启动目录设置
在D盘根目录新建文件夹D:\Proestart（文件夹名字自定，建议用字母）；
将copytotext中的congfig、活动绘图文件放到D盘新建的文件夹proestart中。
同时对桌面proe的启动快捷键右键-属性，更改proe的起始位置为上步建立的proestart文件
夹（红色圈标记）
二、软件设置（Proe中操作）
打开proe软件1工程图默认字体路径设置
1）工具-选项
2）查找
3）输入pro_font_dir，选择选项中对应名称双击
4）找到之前字体的保存路径：D:\ProgramFiles\proeWildfire4.0\text\fonts\chinese_cn
2工程图默认字体设置
1）工具-选项
2）查找
3）输入default_font，选择选项中对应名称双击
4）输入字体文件名GB23123工程图设置
1）新建工程图
2）右键-属性-绘图选项
Proe齿轮工程图教程
步骤1：创建新零件文件
首先打开Pro/ENGINEER软件，然后选择“文件”->“新建”->“零件”来创建一个新的零件文件。
步骤2：绘制齿轮轮廓
在零件文件中，选择“草图”->“创建”来创建一个新的草图。在草图平面上绘制齿轮的基本轮廓，可以使用直线、圆弧和圆形工具来绘制。
步骤3：定义齿轮参数
使用“尺寸”和“约束”工具来定义齿轮的尺寸和位置。可以添加直径、模数、齿数等参数，并使用约束工具来确定齿轮的位置和对称关系。
步骤4：创建齿轮特征
选择“特征”->“齿轮”来创建齿轮特征。在弹出的对话框中，选择齿轮类型（直齿轮、斜齿轮等）和参数，然后点击“确定”按钮。
步骤5：创建齿廓
使用“切割”工具来创建齿轮的齿廓。选择切割工具后，选择齿轮特征的轮廓作为切割面来定义齿廓的形状。
步骤6：添加其他特征
根据需要，可以添加其他特征来完善齿轮的设计。比如，可以添加孔、凸起等特征。
步骤7：保存并导出 完成齿轮设计后，点击“文件”->“保存”来保存零件文件。然后选择“文件”->“导出”->“STL”来导出齿轮模型为STL文件。
步骤8：创建工程图
选择“草图”->“创建”来创建一个新的草图，然后选择“视图”->“工程图”来创建齿轮工程图。在工程图中，可以添加标注、尺寸和注释等内容。
步骤10：保存和打印
第三章 Pro E
3.1简介
Pro/Engineer操作软件是美国参数技术公司〔PTC)旗下的CAD/CAM/CAE一体化的三维软件。Pro/Engineer软件以参数化著称，是参数化技术的最早应用者，在目前的三维造型软件领域中占有着重要地位，Pro/Engineer作为当今世界机械CAD/CAE/CAM领域的新标准而得到业界的认可和推广。是现今主流的CAD/CAM/CAE软件之一，特别是在国内产品设计领域占据重要位置。
Pro/Engineer和WildFire是PTC官方使用的软件名称，但在中国用户所使用的名称中，并存着多个说法，比方ProE、Pro/E、破衣、野火、WildFire、proe3.0、proe4.0等等都是指Pro/Engineer软件。
Pro/E第一个提出了参数化设计的概念，并且采用了单一数据库来解决特征的相关性问题。另外，它采用模块化方式，用户可以根据自身的需要进行选择，而不必安装所有模块。Pro/E的基于特征方式，能够将设计至生产全过程集成到一起，实现并行工程设计。它不但可以应用于工作站，而且也可以应用到单机上。
Pro/E采用了模块方式，可以分别进行草图绘制、零件制作、装配设计、钣金设计、加工处理等，保证用户可以按照自己的需要进行选择使用。
1． 参数化设计，相对于产品而言，我们可以把它看成几何模型，而无论多么复杂的几何模型，都可以分解成有限数量的构成特征，而每一种构成特征，都可以用有限的参数完全约束，这就是参数化的基本概念。
2． 基于特征建模
Pro/E是基于特征的实体模型化系统，工程设计人员采用具有智能特性的基于特征的功能去生成模型，如腔、壳、倒角及圆角，您可以随意勾画草图，轻易改变模型。这一功能特性给工程设计者提供了在设计上从未有过的简易和灵活。
3． 单一数据库〔全相关〕
Pro/Engineer是建立在统一基层上的数据库上，不象一些传统的CAD/CAM系统建立在多个数据库上。所谓单一数据库，就是工程中的资料全部来自一个库，使得每一个独立用户在为一件产品造型而工作，不管他是哪一个部门的。换言之，在整个设计过程的任何一处发生改动，亦可以前后反应在整个设计过程的相关环节上。例如，一旦工程详图有改变，NC〔数控〕工具路径也会自动更新；组装工程图如有任何变动，也完全同样反应在整个三维模型上。这种独特的数据结构与工程设计的完整的结合，使得一件产品的设计结合起来。这一优点，使得设计更优化，成品质量更高，产品能更好地推向市场，价格也更廉价。
PROE⼯程图注释使⽤教程
前段时间在⼯程图版曾出过注释练习1~6，相信⼤家对注释运⽤已有了⼀定的了解，然⽽练习所举的只是⼀些特殊的运⽤，尤其对于初学者⽽⾔，可能会觉得⽆从下⼿。
为此，出此教程，从基础讲起，较全⾯的介绍PROE⼯程图中注释常⽤功能的使⽤，供⼤家参考。
当然，注释的使⽤不限于本⽂，也难以⽤⼀个帖⼦就讲清楚所有关于注释的问题。
仅希望抛砖引⽟，有时间有兴趣⼤家可以继续去尝试与探讨。
本⽂以PROE野⽕3.0m120中⽂版为蓝本讲解，内容⽬录如下：1、⾃由注释的创建————————2#（楼层）
2、带引线注释的创建————————3#
3、在项⽬上和偏距的⽤法——————4#
4、注释⽂本的⽅向—————————5#
5、注释的对齐及样式————————6#
6、注释⽂件的保存与调⽤——————7#
7、注释的编辑技巧————————8#
8、注释中特殊⽂本的创建—————9#
9、注释中参数的引⽤———————10#
PDF⽂档下载——11#
1、⾃由注释的创建
制作⼯程图，说到注释，⾸当其冲的就是⽤注释写技术要求。所以写技术要求成了我们⾸先要解决的问题，也是其最基本的应⽤。
⾃由注释是指独⽴的注释⽂本，没有与其他图元相关联，可以随意修改和移动，也没有引线等附件。1.1 要创建注释可以直接点软件界⾯上的图标，或者选择插⼊——注释，即可进⼊菜单，如下图所⽰
如上图所⽰，依次点击123，此时系统提⽰选择注释所在的位置，在屏幕上点⼀点即可（这是初步定注释所在的位置，随便就可以了，后⾯可以随意移动）。
注意中间的⼀些选项我们采⽤系统缺省的选择，可以略过不选，下同。1.2 在下图中输⼊注释的的⽂本，输⼊⼀⾏后，打勾或者回车进⼊下⼀⾏。
类似的输⼊完之后，不想再输⼊就直接在空⾏中直接点勾或者回车，即可结束⽂字输⼊。
如果不想再写其它注释，直接点上图中的“完成/返回”结束注释的创建。
在输⼊注释⽂字时可以随时从旁边的⽂本符号中选择符号插⼊其中，
