AUTO CAD 常用快捷键一览表

D比例因子：放大2倍就是二分之一 ，缩小0.5倍就0.5分之一

CAD快捷键大全 常用CAD快捷键汇总

日期：2010-01-13 作者：FengMM 出处：(IT世界网)我来说两句(0)

CAD快捷键大全 常用CAD快捷键汇总

AutoCAD 是目前世界各国工程设计人员的首选设计软件，简便易学、精确无误是AutoCAD成功的两个重要原因。AutoCAD提供的命令有很多，绘图时最常用的命令只有其中的百分之二十。

在CAD软件操作中，为使用者方便，于在 Windows中工作时一样，利用CAD快捷键代替鼠标。利用键盘快捷键发出命令，完成绘图，修改，保存等操作。这些命令键就是CAD快捷键。

现在就来看看AutoCAD快捷键：

一、CAD快捷键：常用功能键

F1: 获取帮助

F2: 实现作图窗和文本窗口的切换

F3: 控制是否实现对象自动捕捉

F4: 数字化仪控制

F5: 等轴测平面切换

F6: 控制状态行上坐标的显示方式

F7: 栅格显示模式控制

F8: 正交模式控制

F9: 栅格捕捉模式控制

F10: 极轴模式控制

F11: 对象追 踪式控制

二、CAD快捷键：常用CTRL快捷键

Ctrl+B: 栅格捕捉模式控制(F9)

dra:半径标注

ddi:直径标注

dal:对齐标注

dan:角度标注

Ctrl+C: 将选择的对象复制到剪切板上

Ctrl+F: 控制是否实现对象自动捕捉(f3) Ctrl+G: 栅格显示模式控制(F7)

Ctrl+J: 重复执行上一步命令

Ctrl+K: 超级链接

Ctrl+N: 新建图形文件

Ctrl+M: 打开选项对话框

Ctrl+1: 打开特性对话框

Ctrl+2: 打开图象资源管理器

Ctrl+6: 打开图象数据原子

Ctrl+O: 打开图象文件

Ctrl+P: 打开打印对说框

Ctrl+S: 保存文件

Ctrl+U: 极轴模式控制(F10)

工具名称快捷键功能说明

绘图工具

直线L画图用得最多的工具，用法也很简单，由于直线等命

令使用频率最高但键位操作却很不方便，所以我们有

必要更改它。

构造线XL无限延伸的直线，在标注等绘图时起辅助作用，虽然

可以打印出来，但不作为作图主体使用。

多段线PL用处很大，填充时用此工具先创建边界可以避免机器

分析填充区域的时间。用它计算面积和周长也很好

用。还可以用它画箭头和粗线。

正多边形POL画图时很少用到它。属性是闭合的，可以设置全局宽

度，用特性工具可以查询到创建的多边形面积和周

长。

矩形REC常用工具，属性是闭合的，可以设置全局宽度，用特性工具可以查询到创建的多边形面积和周长。

圆弧ARC圆弧有很多种画法，默认是菜单里的第一种“三点”

画圆法。

圆C常用工具，属性是闭合的，可以设置全局宽度，用特

性工具可以查询到创建的多边形面积和周长。（改成

CC是为了把C留给复制命令用）

修订云线revcloud用于作强调区域划分等用途，一般不经常用到。

样条曲线SPL用来创立形状不规则的曲线。

椭圆EL用来创建椭圆。

椭圆弧EL-a用来创建椭圆弧。

插入块I插入块时，在对话框的浏览栏中显示了本文件内的

块，如果有很多用不到的块，可以执行PU 清楚命令

清楚它，之后就不会显示了。

创建块B或WB用于在本文件内创建图块，W用于创建外部块文件。CAD2006创建之后的块双击可直接进行编辑，块编辑器的操作空间和模型空间一样，但默认是谈黄色的

背景颜色，可以通过选项来修改成习惯的颜色。

点PO用于填充、等分线等作用，如果执行命令看不见，可

以执行格式菜单下的点样式，加大点大小百分比。

图案填充H图案填充命令给出了建筑方面的大多数图例图案，但

实际上，随着如今对制图美观度的提高，需要更多的

图例，可以下载其它图例补充。对于一些复杂区域的

填充，最好先用PL线或者BO命令创建边界再选取

边界进行填充，会节省机器分析填充区域边界时间，

如果填充区域里有文字，可以同边框一起选取文字，文字就不会被填充，而且文字周围还会留出一条空

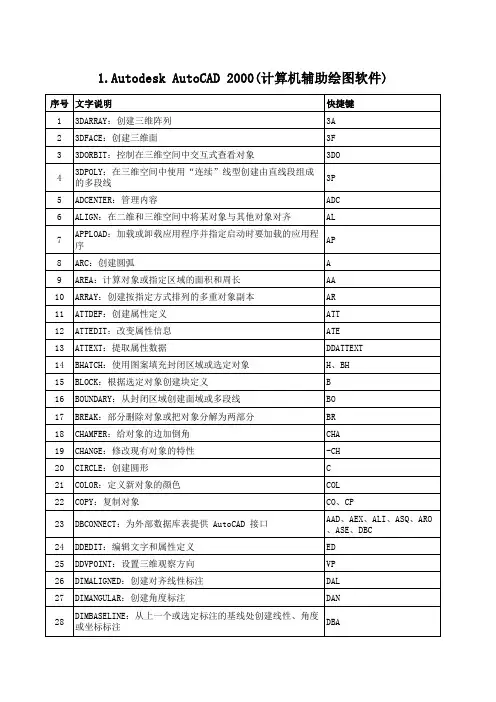

序号文字说明快捷键13DARRAY：创建三维阵列3A23DFACE：创建三维面3F33DORBIT：控制在三维空间中交互式查看对象3DO43DPOLY：在三维空间中使用“连续”线型创建由直线段组成的多段线3P5ADCENTER：管理内容ADC6ALIGN：在二维和三维空间中将某对象与其他对象对齐AL7APPLOAD：加载或卸载应用程序并指定启动时要加载的应用程序AP8ARC：创建圆弧A9AREA：计算对象或指定区域的面积和周长AA10ARRAY：创建按指定方式排列的多重对象副本AR11ATTDEF：创建属性定义ATT12ATTEDIT：改变属性信息ATE13ATTEXT：提取属性数据DDATTEXT14BHATCH：使用图案填充封闭区域或选定对象H、BH15BLOCK：根据选定对象创建块定义B16BOUNDARY：从封闭区域创建面域或多段线BO17BREAK：部分删除对象或把对象分解为两部分BR18CHAMFER：给对象的边加倒角CHA19CHANGE：修改现有对象的特性-CH20CIRCLE：创建圆形C21COLOR：定义新对象的颜色COL22COPY：复制对象CO、CP23DBCONNECT：为外部数据库表提供 AutoCAD 接口AAD、AEX、ALI、ASQ、ARO、ASE、DBC24DDEDIT：编辑文字和属性定义ED25DDVPOINT：设置三维观察方向VP26DIMALIGNED：创建对齐线性标注DAL27DIMANGULAR：创建角度标注DAN28DIMBASELINE：从上一个或选定标注的基线处创建线性、角度或坐标标注DBA1.Autodesk AutoCAD 2000(计算机辅助绘图软件)序号文字说明快捷键1.Autodesk AutoCAD 2000(计算机辅助绘图软件)29DIMCENTER：创建圆和圆弧的圆心标记或中心线DCE30DIMCONTINUE：从上一个或选定标注的第二尺寸界线处创建线性、角度或坐标标注DCO31DIMDIAMETER：创建圆和圆弧的直径标注DDI32DIMEDIT：编辑标注DED33DIMLINEAR：创建线性尺寸标注DLI34DIMORDINATE：创建坐标点标注DOR35DIMOVERRIDE：替代标注系统变量DOV36DIMRADIUS：创建圆和圆弧的半径标注DRA37DIMSTYLE：创建或修改标注样式D38DIMTEDIT：移动和旋转标注文字DIMTED39DIST：测量两点之间的距离和角度DI40DIVIDE：将点对象或块沿对象的长度或周长等间隔排列DIV41DONUT：绘制填充的圆和环DO42DRAWORDER：修改图像和其他对象的显示顺序DR43DSETTINGS：指定捕捉模式、栅格、极坐标和对象捕捉追踪的设置DS、RM、SE44DSVIEWER：打开“鸟瞰视图”窗口AV45DVIEW：定义平行投影或透视视图DV46ELLIPSE：创建椭圆或椭圆弧EL47ERASE：从图形中删除对象E48EXPLODE：将组合对象分解为对象组件X49EXPORT：以其他文件格式保存对象EXP50EXTEND：延伸对象到另一对象EX51EXTRUDE：通过拉伸现有二维对象来创建三维原型EXT52FILLET：给对象的边加圆角F53FILTER：创建可重复使用的过滤器以便根据特性选择对象FI54GROUP：创建对象的命名选择集G55HATCH：用图案填充一块指定边界的区域-H56HATCHEDIT：修改现有的图案填充对象HE57HIDE：重生成三维模型时不显示隐藏线HI序号文字说明快捷键1.Autodesk AutoCAD 2000(计算机辅助绘图软件)58IMAGE：管理图像IM59IMAGEADJUST：控制选定图像的亮度、对比度和褪色度IAD60IMAGEATTACH：向当前图形中附着新的图像对象IAT61IMAGECLIP：为图像对象创建新剪裁边界ICL62IMPORT：向 AutoCAD 输入文件IMP63INSERT：将命名块或图形插入到当前图形中I64INTERFERE：用两个或多个三维实体的公用部分创建三维复合实体INF65INTERSECT：用两个或多个实体或面域的交集创建复合实体或面域并删除交集以外的部分IN66INSERTOBJ：插入链接或嵌入对象IO67LAYER：管理图层和图层特性LA68-LAYOUT：创建新布局，重命名、复制、保存或删除现有布局LO69LEADER：创建一条引线将注释与一个几何特征相连LEAD70LENGTHEN：拉长对象LEN71LINE：创建直线段L72LINETYPE：创建、加载和设置线型LT73LIST：显示选定对象的数据库信息LI、LS74LTSCALE：设置线型比例因子LTS75LWEIGHT：LW76MATCHPROP：设置当前线宽、线宽显示选项和线宽单位MA77MEASURE：将点对象或块按指定的间距放置ME78MIRROR：创建对象的镜像副本MI79MLINE：创建多重平行线ML80MOVE：在指定方向上按指定距离移动对象M81MSPACE：从图纸空间切换到模型空间视口MS82MTEXT：创建多行文字T、MT83MVIEW：创建浮动视口和打开现有的浮动视口MV84OFFSET：创建同心圆、平行线和平行曲线O85OPTIONS：自定义 AutoCAD 设置GR、OP、PR序号文字说明快捷键1.Autodesk AutoCAD 2000(计算机辅助绘图软件)86OSNAP：设置对象捕捉模式OS87PAN：移动当前视口中显示的图形P88PASTESPEC：插入剪贴板数据并控制数据格式PA89PEDIT：编辑多段线和三维多边形网格PE90PLINE：创建二维多段线PL91PRINT ：将图形打印到打印设备或文件PLOT92POINT：创建点对象PO93POLYGON：创建闭合的等边多段线POL94PREVIEW：显示打印图形的效果PRE95PROPERTIES：控制现有对象的特性CH、MO96PROPERTIESCLOSE：关闭“特性”窗口PRCLOSE97PSPACE：从模型空间视口切换到图纸空间PS98PURGE：删除图形数据库中没有使用的命名对象，例如块或图层PU99QLEADER：快速创建引线和引线注释LE100QUIT：退出 AutoCADEXIT101RECTANG：绘制矩形多段线REC102REDRAW：刷新显示当前视口R103REDRAWALL：刷新显示所有视口RA104REGEN：重生成图形并刷新显示当前视口RE105REGENALL：重新生成图形并刷新所有视口REA106REGION：从现有对象的选择集中创建面域对象REG107RENAME：修改对象名REN108RENDER：创建三维线框或实体模型的具有真实感的渲染图像RR109REVOLVE：绕轴旋转二维对象以创建实体REV110RPREF：设置渲染系统配置RPR111ROTATE：绕基点移动对象RO112SCALE：在 X、Y 和 Z 方向等比例放大或缩小对象SC113SCRIPT：用脚本文件执行一系列命令SCR114SECTION：用剖切平面和实体截交创建面域SEC115SETVAR：列出系统变量并修改变量值SET序号文字说明快捷键1.Autodesk AutoCAD 2000(计算机辅助绘图软件)116SLICE：用平面剖切一组实体SL117SNAP：规定光标按指定的间距移动SN118SOLID：创建二维填充多边形SO119SPELL：检查图形中文字的拼写SP120SPLINE：创建二次或三次 (NURBS) 样条曲线SPL121SPLINEDIT：编辑样条曲线对象SPE122STRETCH：移动或拉伸对象S123STYLE：创建或修改已命名的文字样式以及设置图形中文字的当前样式ST124SUBTRACT：用差集创建组合面域或实体SU125TABLET：校准、配置、打开和关闭已安装的数字化仪TA126THICKNESS：设置当前三维实体的厚度TH127TILEMODE：使“模型”选项卡或最后一个布局选项卡当前化TI、TM128TOLERANCE：创建形位公差标注TOL129TOOLBAR：显示、隐藏和自定义工具栏TO130TORUS：创建圆环形实体TOR131TRIM：用其他对象定义的剪切边修剪对象TR132UNION：通过并运算创建组合面域或实体UNI133UNITS：设置坐标和角度的显示格式和精度UN134VIEW：保存和恢复已命名的视图V135VPOINT：设置图形的三维直观图的查看方向-VP136WBLOCK：将块对象写入新图形文件W137WEDGE：创建三维实体使其倾斜面尖端沿 X 轴正向WE138XATTACH：将外部参照附着到当前图形中XA139XBIND：将外部参照依赖符号绑定到图形中XB140XCLIP：定义外部参照或块剪裁边界，并且设置前剪裁面和后剪裁面XC141XLINE：创建无限长的直线（即参照线）XL142XREF：控制图形中的外部参照XR143ZOOM：放大或缩小当前视口对象的外观尺寸Z

autocadmechanical常用快捷键汇总

笔者在进行AutoCAD设计、培训和教学研究时，关于快捷命令的使用和治理积存了一些体验，现总结出，以供大伙儿使用AutoCAD 2000时参考。

一、概述：

所谓的快捷命令，是AutoCAD为了提升绘图速度定义的快捷方式，它用一个或几个简单的字母来代替常用的命令，使我们不用去经历众多的长长的命令，也不必为了执行一个命令，在菜单和工具栏上寻寻匿匿。所有定义的快捷命令都储存在AutoCAD安装名目下SUPPORT子名目中的ACAD.PGP文件中，我们能够通过修改该文件的内容来定义自己常用的快捷命令。

当我们每次新建或打开一个AutoCAD绘图文件时，CAD本身会自动搜索到安装名目下的SUPPORT路径，找到并读入ACAD.PGP文件。当AutoCAD正在运行的时候，我们能够通过命令行的方式，用ACAD.PGP文件里定义的快捷命令来完成一个操作，例如我们要画一条直线，只需要在命令行里输入字母“L”即可。

二、快捷命令的命名规律

1、 快捷命令通常是该命令英文单词的第一个或前面两个字母，有的是前三个字母。

例如，直线（Line）的快捷命令是“L”；复制（COpy）的快捷命令是“CO”；线型比例（LTScale）的快捷命令是“LTS”。

在使用过程中，试着用命令的第一个字母，不行就用前两个字母，最多用前三个字母，也确实是讲，AutoCAD的快捷命令一样可不能超过三个字母，如果一个命令用前三个字母都不行的话，只能输入完整的命令。

2、 另外一类的快捷命令通常是由“Ctrl键 ＋ 一个字母”组成的，或者用功能键F1~F8来定义。例如Ctrl键＋“N”，Ctrl键＋“O”，Ctrl键＋“S”，Ctrl键＋“P”分别表示新建、打开、储存、打印文件；F3表示“对象捕捉”。 3、 如果有的命令第一个字母都相同的话，那么常用的命令取第一个字母，其它命令可用前面两个或三个字母表示。例如“R”表示Redraw，“RA”表示Redrawall；例如“L”表示Line，“LT”表示LineType，“LTS”表示LTScale。
