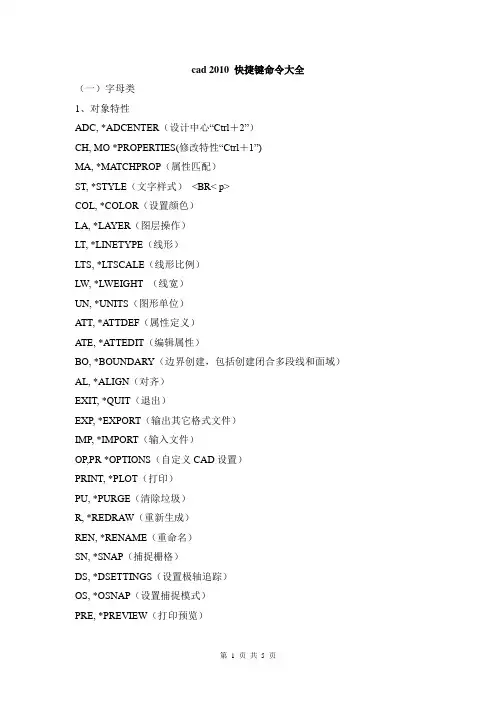

Cad2010操作
1.作图法则:先画定位尺寸,后画定性尺寸

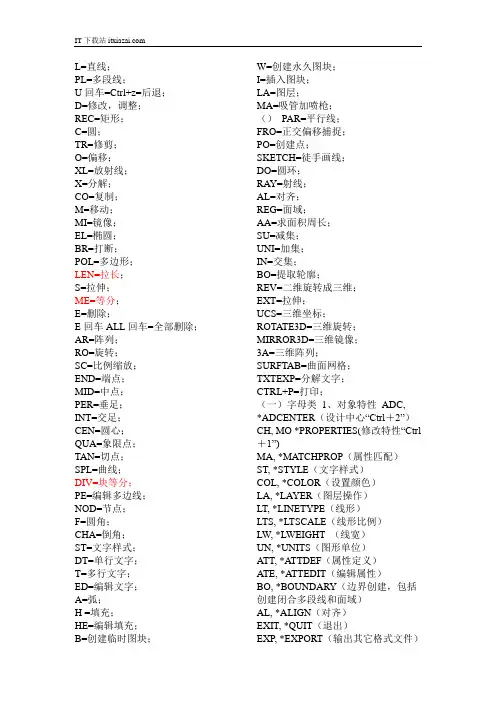

2.连续按鼠标中键两次:表示全部显示对象
3.构造线:XL 椭圆:EL 偏移:O 多段线:PL
4.分解:X 样条曲线:SPL(连续按三次空格,停止绘制)
5.倒圆角命令:F 复制:co 或ctrl+c 正多边形:POL
6.定数等分:DIV 定距等分:ME 图案填充:H 延伸:EX
7.面域:Reg 阵列:AR 镜像:MI 倒角:CHA
8.拉长:LEN 对齐:AL 打断:BR 相切:tan
9.块:创建临时块:b 创建永久快:W
10.齿轮:分度圆=模数×齿数,齿顶圆=模数×齿数+齿高
齿底圆=模数×齿数-齿高
11.图层:A, 图层属性:LA
B, 修改图层名称:选中图层,按F2,输入图层名称
C, 图层的设定
12.拉伸:S
1.从左往右选择对象或从右往左选择全部对象相当于移动
2. 正确的方法:从右往左选,且选取的是部分对象
12.lts:设置非连续的线性比例;特征匹配:ma
13.视图:
14.标注:标注样式管理器:d
线性标注:dli (表示标注的是x或y轴方向的变量)
对齐标注:dal(所标注出的是真是尺寸)
角度标注:dan
直径标注:ddi (直径:%%c+数值)
半径标注:dra
弧长标注:dar
连续标注:dco 标注前提:选择一个相应的标注。以上一个标注的第二条尺寸界线为前提,继续上一个标注的特点。
基线标注:dba
注意:一般情况下尺寸界线应与尺寸线垂直,必要时允许倾斜
单引线:le 度标注符号:%%d 打散:x
多重引线样式管理器:mls
对称公差标注:A. 在标注的时候进行修改。%%p 表示正负号例:%%c45%%P0.0025
B.线性标注,双击标注文字,进入修改面板,找到公差,更改公差偏差,设置公差精度,再找到主单位,设置标注前后缀。
C.利用样式进行公差标注。
极限偏差:A,线性标注,双击标注数值,进入设置面板,加入前后缀,选择极限偏差,设置公差偏差及精度。
B, 新建极限偏差样式。
25:块的建立
插入:i
26.单行文字:dt
多行文字:t
文字样式:st
上标标注:A,S=25m2(按shift+6),再把2和后面的符号选中,点击右键,选择堆叠。这表示S=25m2
B,S=25m(点击插入符号,选择平方)表示S=25m2
