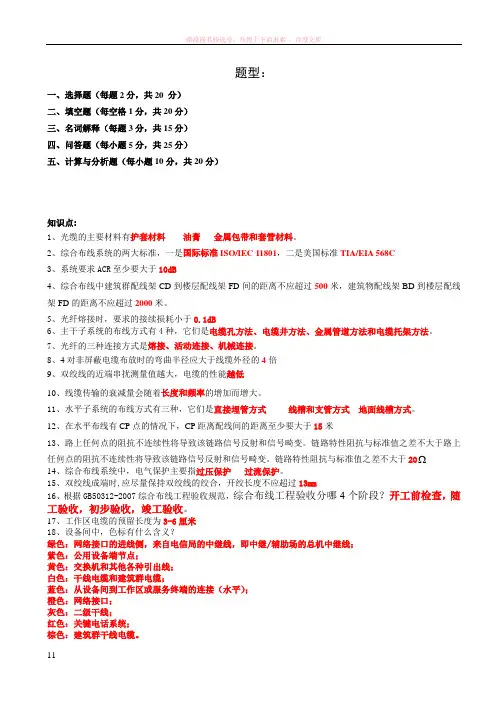

11 题型：
一、选择题（每题2分，共20 分）
二、填空题（每空格1分，共20分）
三、名词解释（每题3分，共15分）
四、问答题（每小题5分，共25分）
五、计算与分析题（每小题10分，共20分）
知识点:
1、光缆的主要材料有护套材料 油膏 金属包带和套管材料。
2、综合布线系统的两大标准，一是国际标准ISO/IEC 11801，二是美国标准TIA/EIA 568C
3、系统要求ACR至少要大于10dB
4、综合布线中建筑群配线架CD到楼层配线架FD间的距离不应超过500米，建筑物配线架BD到楼层配线架FD的距离不应超过2000米。
5、光纤熔接时，要求的接续损耗小于0.1dB
6、主干子系统的布线方式有4种，它们是电缆孔方法、电缆井方法、金属管道方法和电缆托架方法。
7、光纤的三种连接方式是熔接、活动连接、机械连接。
8、4对非屏蔽电缆布放时的弯曲半径应大于线缆外径的4倍
9、双绞线的近端串扰测量值越大，电缆的性能越低
10、线缆传输的衰减量会随着长度和频率的增加而增大。
11、水平子系统的布线方式有三种，它们是直接埋管方式 线槽和支管方式 地面线槽方式。
12、在水平布线有CP点的情况下，CP距离配线间的距离至少要大于15米
13、路上任何点的阻抗不连续性将导致该链路信号反射和信号畸变。链路特性阻抗与标准值之差不大于路上任何点的阻抗不连续性将导致该链路信号反射和信号畸变。链路特性阻抗与标准值之差不大于20
14、综合布线系统中，电气保护主要指过压保护 过流保护。
15、双绞线成端时,应尽量保持双绞线的绞合，开绞长度不应超过13mm
16、根据GB50312-2007综合布线工程验收规范，综合布线工程验收分哪4个阶段？开工前检查，随工验收，初步验收，竣工验收。
17、工作区电缆的预留长度为3-6厘米
18、设备间中，色标有什么含义？
第1篇
一、实训背景
随着信息技术的飞速发展，计算机网络已经成为现代企业、机关、学校等机构不可或缺的基础设施。综合布线作为计算机网络建设的基础，其质量和性能直接影响到整个网络的稳定性和可靠性。为了提高学生的实际操作能力，加强理论知识与实践技能的结合，我们开展了综合布线综合实训课程。本次实训旨在使学生掌握综合布线的基本原理、设计方法、施工工艺和测试技术，为今后从事网络工程建设和维护工作打下坚实的基础。
二、实训目的
1. 理解综合布线系统的基本概念、组成和功能。
2. 掌握综合布线系统的设计原则和设计方法。
3. 熟悉综合布线系统的施工工艺和测试技术。
4. 培养学生实际操作能力和团队协作精神。
三、实训内容
本次实训主要包括以下内容：
1. 综合布线系统的基本原理和组成
2. 综合布线系统的设计原则和方法
3. 综合布线系统的施工工艺
4. 综合布线系统的测试技术
5. 综合布线系统的故障排除
四、实训过程
1. 综合布线系统的基本原理和组成
在实训开始阶段，我们首先学习了综合布线系统的基本原理和组成。通过教师讲解和资料查阅，我们了解到综合布线系统主要由传输介质、连接设备和通信设备三部分组成。传输介质包括双绞线、同轴电缆、光纤等；连接设备包括配线架、跳线、接插件等；通信设备包括计算机、交换机、路由器等。 2. 综合布线系统的设计原则和方法
在设计阶段，我们学习了综合布线系统的设计原则和方法。设计原则主要包括实用性、可靠性、灵活性、经济性、可扩展性等。设计方法主要包括以下步骤：
（1）需求分析：了解用户需求，确定综合布线系统的规模和功能。
（2）系统设计：根据需求分析，选择合适的传输介质、连接设备和通信设备。
（3）布线方案设计：确定布线路径、布线方式、布线数量等。
（4）施工图设计：绘制详细的施工图，包括布线路径、布线方式、设备位置等。
3. 综合布线系统的施工工艺
在施工阶段，我们学习了综合布线系统的施工工艺。主要包括以下步骤：

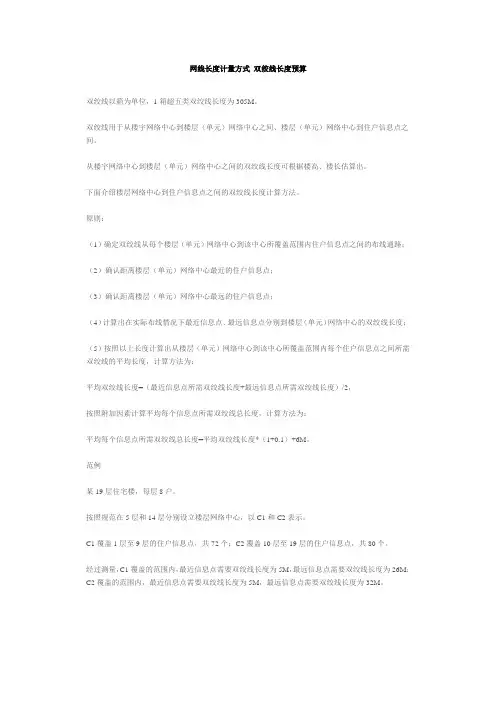

网线长度计量方式 双绞线长度预算
双绞线以箱为单位，1箱超五类双绞线长度为305M。
双绞线用于从楼宇网络中心到楼层（单元）网络中心之间、楼层（单元）网络中心到住户信息点之间。
从楼宇网络中心到楼层（单元）网络中心之间的双绞线长度可根据楼高、楼长估算出。
下面介绍楼层网络中心到住户信息点之间的双绞线长度计算方法。
原则：
（1）确定双绞线从每个楼层（单元）网络中心到该中心所覆盖范围内住户信息点之间的布线通路；
（2）确认距离楼层（单元）网络中心最近的住户信息点；
（3）确认距离楼层（单元）网络中心最远的住户信息点；
（4）计算出在实际布线情况下最近信息点、最远信息点分别到楼层（单元）网络中心的双绞线长度；
（5）按照以上长度计算出从楼层（单元）网络中心到该中心所覆盖范围内每个住户信息点之间所需双绞线的平均长度，计算方法为：
平均双绞线长度=（最近信息点所需双绞线长度+最远信息点所需双绞线长度）/2，
按照附加因素计算平均每个信息点所需双绞线总长度，计算方法为：
平均每个信息点所需双绞线总长度=平均双绞线长度*（1+0.1）+6M。
范例
某19层住宅楼，每层8户。
按照规范在5层和14层分别设立楼层网络中心，以C1和C2表示。
C1覆盖1层至9层的住户信息点，共72个；C2覆盖10层至19层的住户信息点，共80个。
经过测量，C1覆盖的范围内，最近信息点需要双绞线长度为5M，最远信息点需要双绞线长度为26M；C2覆盖的范围内，最近信息点需要双绞线长度为5M，最远信息点需要双绞线长度为32M。
传统水平布线双绞线预算方法[1]
一般在教材上．综合布线双绞线的计算。按照流程一步一步推算．很好理解．不论什么规模的布线系统都采用如下方法进行估算。
第一步：首先确定配线架至最长信息点长度Lmax：
第二步：确定配线架至最短信息点长度Lmin：
第三步：计算平均距离：Lave=(Lmax+Lmin)／2：
详解弱电工程中的“综合布线”
前言：综合布线系统就如大楼体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。
路由器
又称网关设备，是用于连接多个逻辑上分开的网络，所谓逻辑网络是代表一个单独的网络或者一个子网。当数据从一个子网传输到另一个子网时，可通过路由器的路由功能来完成。因此，路由器具有判断网络地址和选择IP路径的功能，它能在多网络互联环境中，建立灵活的连接，可用完全不同的数据分组和介质访问方法连接各种子网，路由器只接受源站或其他路由器的信息，属网络层的一种互联设备。
交换机
一种用于电信号转发的网络设备。它可以为接入交换机的任意两个网络节点提供独享的电信号通路。最常见的交换机是以太网交换机。其他常见的还有电话语音交换机、光纤交换机等。
光纤收发器
一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器。产品一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中，且通常定位于宽带城域网的接入层应用；同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。
光纤
光导纤维的简写，是一种由玻璃或塑料制成的纤维，可作为光传导工具。传输原理是‘光的全反射’。前香港中文大学校长高锟和George A. Hockham首先提出光纤可以用于通讯传输的设想，高锟因此获得2009年诺贝尔物理学奖。
光缆
是为了满足光学、机械或环境的性能规范而制造的，它是利用置于包覆护套中的一根或多根光纤作为传输媒质并可以单独或成组使用的通信线缆组件。光缆主要是由光导纤维（细如头发的玻璃丝）和塑料保护套管及塑料外皮构成，光缆内没有金、银、铜铝等金属，一般无回收价值。光缆是一定数量的光纤按照一定方式组成缆心，外包有护套，有的还包覆外护层，用以实现光信号传输的一种通信线路。即：由光纤（光传输载体）经过一定的工艺而形成的线缆。光缆的基本结构一般是由缆芯、加强钢丝、填充物和护套等几部分组成，另外根据需要还有防水层、缓冲层、绝缘金属导线等构件。
