机房在学校日常教学中作用重大，很多课程都需要借助机房和相关软件达到教学要求。良好的机房环境，工作稳定的设备是保证机房授课质量的前提。所以在机房建设之初就应当对机房做出全面合理的分析和规划，其中电气和综合布线，作为机房的基础设计，是机房良好运行的保证。
机房面积约为50平方，布设学生电脑60台，教师教学系统一套，配备局域网和教学控制系统。为满足教学需求，电气设计与综合布线系统设计的如下：
1.机房供配电系统设计（将满足机房高质量、持续、稳定供电需求）
2.综合布线系统设计（将满足机房内服务器、网络设备管理需求）
一、电气设计
（一）供电电源。机房拟采用双路供电，主电源由市电供电，备用电源由UPS电源提供，主要的通信用电设备负荷性质属一级，特别重要的设备采用UPS电源供电，其余动力、照明负荷为三级，对计算机主机设备供电电源质量要求采用A级标准。
（二）不间断电源系统设计。为保证质量，机房的UPS电源可选用梅兰日兰、爱克塞、宝星、克捞瑞德等国际知名品牌，功率为20KVA/16KW满负载载延时，后备时间为2小时，提供机柜、监控和弱电系统提供电源。
UPS主机要求：双变换纯在线式工频机，标配输出隔离变压器、ECO经济运行、EPO紧急切换、静态旁路、维修旁路和D级防雷。便于维护和管理，要求UPS主机和蓄电池组同一品牌同一生产厂家。
（三）动力配电柜。机房的动力、辅助电源及市电照明部分的供电由动力配电柜负责，动力配电柜负责机房空调设备、风机、机房辅助插座、机房照明的供电。配电系统采用三相5线380V/200V，交流50HZ配电箱、柜安装完毕后，进行编号，并标明箱、柜内各开关的用途以便于操作和检修。
商务楼项目机房UPS配电系统施工方案
1. 机房供电系统建设技术方案
1.1. 概述
1.1.1. 工程内容
本项目电气系统的建设包括UPS及电池系统的安装、配电柜的安装、电缆梯的安装、母线槽的安装、电缆的敷设和端接，以及机房接地系统的安装。
本项目安装UPS及电池系统主要包括：安装在一层和地下夹层的UPS系统1-4，共16台500KVA UPS和3264节1200AH2V免维护阀控式铅酸蓄电池；安装在 8 楼和 9 楼的 UPS 系统 5-7 和测试 UPS 系统 1 共有 15 节 500KVA UPS
和 3060 节 1200AH 2V 免维护 VRLA 电池。
本项目配电柜安装主要包括UPS输入输出配电柜（共210台（含有源滤波器））、精密配电柜（共128台）、电池开关柜的安装（共31套）。其中UPS输入、输出配电柜均为连机柜：1-7台UPS输入配电柜连9柜，输出柜连6柜；测试UPS系统1个输入配电柜为11个柜子相连，输出柜子由7个柜子相连。连体机柜在安装时均采用铜排连接，对机柜的安装精度要求较高。精密配电柜本身就是精密设备，设备自带隔离变压器，柜体质量比较大，安装技术要求比较高。电池开关柜不仅有直流开关，一些UPS设备还需要在开关柜内安装电池采样控制模块，这需要UPS厂商和电池厂商密切配合。
本项目的电缆桥架和电缆架铺设主要包括UPS输入输出电缆和电缆桥架安装到各精密配电柜上部端口，以及连接空调设备（室内）的电缆桥架。和室外机）从机房配电柜。
本项目母线槽安装主要包括安装一共38条母线槽，从底层配电室到1、8、9层UPS输入柜（UPS系统8、测试UPS系统2只安装到对应的UPS楼层配电室。
本项目接地系统包括地下夹层、1-10层和13层接地系统的安装。
1.1.2. 工程特点
本项目工程量大，安装技术要求高，合作设备厂家多，工期要求短，安装位置紧张。因此，必须协调合理安排施工界面。为此，我们将 UPS 系统 1、2、3、
机房配电系统

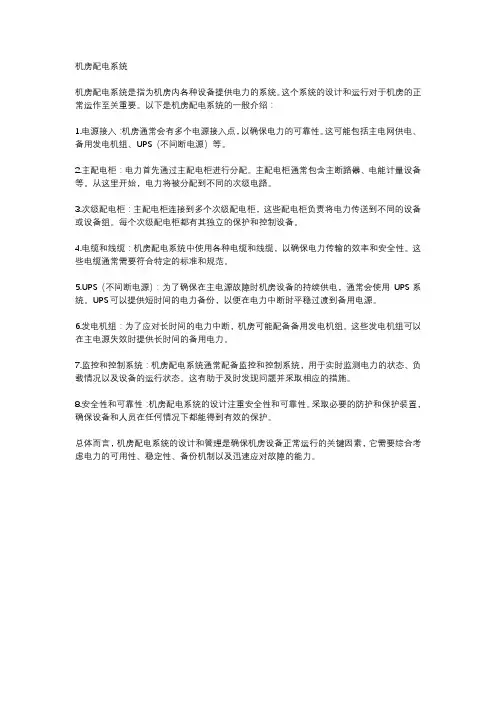

机房配电系统是指为机房内各种设备提供电力的系统。这个系统的设计和运行对于机房的正常运作至关重要。以下是机房配电系统的一般介绍：
1.电源接入：机房通常会有多个电源接入点，以确保电力的可靠性。这可能包括主电网供电、备用发电机组、UPS（不间断电源）等。
2.主配电柜：电力首先通过主配电柜进行分配。主配电柜通常包含主断路器、电能计量设备等。从这里开始，电力将被分配到不同的次级电路。
3.次级配电柜：主配电柜连接到多个次级配电柜，这些配电柜负责将电力传送到不同的设备或设备组。每个次级配电柜都有其独立的保护和控制设备。
4.电缆和线缆：机房配电系统中使用各种电缆和线缆，以确保电力传输的效率和安全性。这些电缆通常需要符合特定的标准和规范。
5.UPS（不间断电源）：为了确保在主电源故障时机房设备的持续供电，通常会使用UPS系统。UPS可以提供短时间的电力备份，以便在电力中断时平稳过渡到备用电源。
6.发电机组：为了应对长时间的电力中断，机房可能配备备用发电机组。这些发电机组可以在主电源失效时提供长时间的备用电力。
7.监控和控制系统：机房配电系统通常配备监控和控制系统，用于实时监测电力的状态、负载情况以及设备的运行状态。这有助于及时发现问题并采取相应的措施。
8.安全性和可靠性：机房配电系统的设计注重安全性和可靠性。采取必要的防护和保护装置，确保设备和人员在任何情况下都能得到有效的保护。
总体而言，机房配电系统的设计和管理是确保机房设备正常运行的关键因素，它需要综合考虑电力的可用性、稳定性、备份机制以及迅速应对故障的能力。

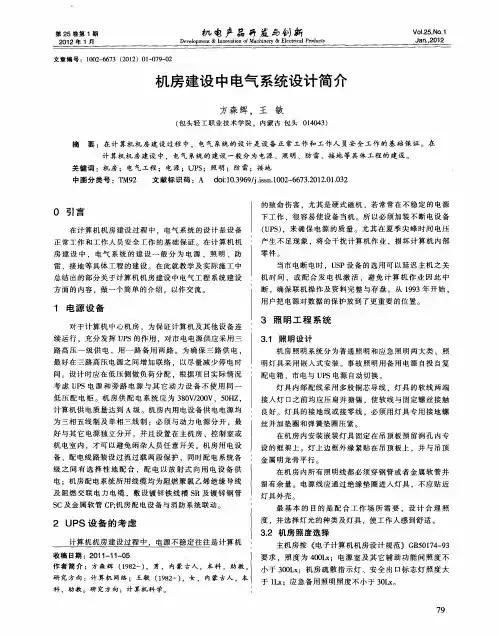

第２５卷第１期 ２０１２年１月 机电产品开发与 新 Ｄｅｖｄｏｐｍｅｍ＆Ｉｎｎｏｖａｄｏｎ ｏｆ Ｍａｃｈｉｎｅ￣＆Ｅｌｅｃｔｆｃ￣Ｐｒｏｄｕｃｔｓ Ｖｏ１．２５．Ｎｏ．１ Ｊａｎ．．２０１２ 文章编号：１００２—６６７３（２０１２）０１—０７９—０２ 机房建设中电气系统设计简介
