中考物理欧姆定律题试题附答案

  • 格式：doc
  • 大小：851.50 KB
  • 文档页数：21

一、初中物理欧姆定律的实际应用问题 1．如图所示，将定值电阻R0和滑动变阻器RP先后以甲、乙两种方式连接在电源上，如果图甲中U1︰U2= m，图乙中I1︰I2= n，则下列关于m、n与滑动变阻器接入电路的电阻R的变化关系图像，可能正确的是

A． B．

C． D．

【答案】D 【解析】 【详解】 AB．将定值电阻R0和滑动变阻器RP串联在电路中，根据串联电路电压的分配可

得：012PRUURm，即mRP=R0，R0为定值电阻，所以m与R成反比，故AB错误． CD．电路如图乙方式连接，则R0、RP并联，有I1=I2+I0，I0大小不变，且I2≠0，故I1随I2的

增大而增大，故C错误，D正确； 故选D。

2．小灯泡L的额定电压为3V，它的I—U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端。闭合开关S，电压表示数为1.5V，再将滑片P向左移动直到电压表示数为3V，已知电源电压恒定，滑动变阻器的铭牌标有上“10Ω 2A”字样。下列说法中正确的是（ ） A．电源电压为4.5V B．小灯泡的额定功率为0.45W C．小灯泡正常发光时，滑动变阻器消耗的电功率为0.75W D．小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω 【答案】ACD 【解析】 【详解】 A．当滑动变阻器的滑片P移至B端时，滑动变阻器的最大阻值接入电路，与灯泡串联，

由图象甲可知，当电压表示数为L1.5VU，电路中的电流为0.3AI，由欧姆定律UIR可得，滑动变阻器两端的电压

0.3103滑滑AΩVUIR 根据串联电路电压的特点可得，电源电压为 1.534.5L滑VVVUUU

故A正确； B．由图甲可知，当灯泡两端的电压3额VU时，电路中的电流0.5AI，由PUI可

得，灯泡的额定功率 30.51.5额额VAWPUI

故B错误； C．小灯泡正常发光时，滑动变阻器两端的电压为

4.531.5滑额VVVUUU

由PUI可得，滑动变阻器消耗的功率 1.50.50.75滑滑VAWPUI

故C正确； D．由URI可得，滑动变阻器接入电路的电阻

1.530.5滑滑V=ΩAURI

故D正确。 故选ACD。 3．如图所示，用弹簧挂一条形磁铁放在螺线管的正上方，闭合开关，待弹簧稳定后，将滑动变阻器的滑片缓慢向左移动．下列说法正确的是（ ）

A．电压表示数变大，电流表示数也变大

B．电压表示数变小，电流表示数也变小

C．螺线管上端是S极，弹簧缩短

D．螺线管上端是N极，弹簧伸长

【答案】C 【解析】 【分析】 【详解】

如图滑动变阻器与螺线管串联，将滑动变阻器的滑片缓慢向左移动，滑动变阻器接入电路的电阻变小，电路中的电流变大，此时螺线管的磁性会增强；根据串联电路分压特点

111222

UIRR

UIRR，滑动变阻器接入电路的电阻变小，分得的电压变小，所以电压表示数变

小，电流表示数变大；根据安培定则可知螺线管上端是S极，由于同名磁极相互排斥，所以弹簧会缩短。

4．在如图所示电路中，电源电压不变，闭合开关S，在滑动变阻器的滑片P向左移动的过程中（ ）

A．电流表的示数变小，电压表的示数变大 B．电流表的示数变大，电压表的示数不变

C．电流表的示数变小，电压表的示数变小 D．电流表的示数变小，电压表的示数不变

【答案】D 【解析】 【详解】 由电路图可知，定值电阻与滑动变阻器并联，电流表测滑动变阻器支路的电流，电压表测电源的电压；电源电压不变，滑片移动时，电压表的示数不变，当滑动变阻器的滑片P向左移动时，接入电路中的电阻变大，因并联电路中各支路两端的电压相等，且均等于电源

的电压，所以由IUR可知，该支路的电流变小，即电流表的示数变小．故D正确．

5．所示电路中，电源两端电压保持不变。闭合开关S，将滑动变阻器的滑片P由B端向A端滑动一段距离，电压表1V、2V示数的变化量分别为1U、2U，电流表示数的变化量为I。下列判断中正确的是（ ）

A．定值电阻1R的阻值为

2

UI

B．电阻1R消耗的电功率增大了

1

UI

C．电压表1V示数变大，电压表2V示数变大，电流表示数变大

D．电压表2V示数与电流表示数的比值不变

【答案】A 【解析】 【分析】 【详解】 A．由题图可知，两电阻与滑动变阻器串联，电压表2V测量2R与滑动变阻器两端的电压，

电压表1V测量1R两端的电压，1R两端的电压是

12RUUU 所以 R12UU

故 R121

UURII



故A正确； B．滑片由B端向A端滑动过程中，滑动变阻器接入电路的电阻变大，所以电路电流减

小，由2PIR可知，电阻1R消耗的电功率减小，而不是增大，故B错误； C．将滑动变阻器的滑片P由B端向A端滑动一段距离，接入电路中的电阻变大，电路中

的总电阻变大，由欧姆定律可知，电路中的电流变小即电流表的示数变小，所以1R两端的电压变小即电压表1V的示数变小，因串联电路中总电阻等于各分电阻之和，所以2R和滑动变阻器两端的电压之和变大即电压表2V的示数变大，故C错误； D．由于电压表2V的示数变大，电流表的示数变小，所以电压表2V示数与电流表示数的比

值变大，故D错误。 故选A。

6．某实验小组设计了一种测定水平方向风力的装置（如图甲），绝缘轻弹簧的左端固定在压敏电阻R上，右端与中心有孔、表面竖直的金属迎风板相连，一起套在粗细均匀的水平金属杆上，迎风板与金属杆之间的摩擦忽略不计，电源电压保持7.5 V不变，电流表的量程为0～0.6 A，电压表的量程为0～15 V，小灯泡上标有“6 V 3 W”字样，且灯泡两端电压不允许超过额定电压（灯丝电阻不变），压敏电阻R的阻值随压力的变化规律如图乙所示，为了保证电路安全，下列说法正确的是（ ）

A．电路中的最大电流值为0.8 A B．压敏电阻的阻值变化范围是0～18 Ω C．当压敏电阻所受的压力为0时，小灯泡的实际功率为0.75 W D．当压力由0变大到5 N时，电压表的示数从1.5 V变大到4.5 V 【答案】C 【解析】 【分析】 【详解】 A．由PUI和UIR 可知小灯泡的电阻

26V

12Ω3WLURP灯

由PUI得小灯泡正常发光时的电流 3W0.5A6VPIU

所以为了保证电路安全，电路中的最大电流值是0.5 A，A错误； B．当电路中的最大电流值是0.5 A时，压敏电阻阻值最小，灯泡两端的电压U灯＝6 V，压

敏电阻两端的电压 7.5V6V1.5VRUUU灯

由UIR 得压敏电阻的阻值 1.5V3Ω0.5ARURI

由图乙可知，当F＝0时，压敏电阻的阻值最大，压敏电阻此时的阻值是18 Ω，所以压敏电阻的阻值变化范围是3～18 Ω，B错误； C．当压敏电阻所受的压力为0时，压敏电阻R＝18 Ω，电路中的电流为

7.5V0.25A12Ω18ΩUUIRRR

总灯

小灯泡的实际电压为 0.25A12Ω3VUIR灯灯

小灯泡的实际功率为 3V0.25A0.75WPUI灯灯

C正确；

D．当压力为0时，压敏电阻R＝18 Ω，压敏电阻的电压为

0.25A18Ω4.5VUIR 当压力为5 N时，压敏电阻R＝4 Ω，电路中电流 7.5V15A12Ω4Ω32UIRR

灯

则 15A4Ω1.875V32RUIR

当压力由0增大到5 N时，电压表的示数会从4.5 V减小到1.875 V，D错误； 故选C。

7．如图中R0为定值电阻，R1为酒精气体传感器的电阻是随着酒精气体浓度的增大而减小，如果测试时要求酒精浓度增大时，仪表示数增大，则下列符合要求的电路是（ ） A．

B．

C．

D．

【答案】B 【解析】 【分析】 【详解】 因为酒精气体传感器和定值电阻需要串联在电路中，酒精气体传感器的电阻是随着酒精气体浓度的增大而减小，所以测试时酒精浓度增大时，酒精气体传感器的电阻减小，电路中

合集下载

中考物理欧姆定律测试题(含答案)

中考物理欧姆定律测试题(含答案)

中考物理欧姆定律测试题（含答案）一、选择题1．如图所示，电源电压恒为3V，灯泡L标有“3V 1.5W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为30Ω，电压表量程“0﹣3V”，电流表量程为“0﹣0.6A”。

在电路安全的情况下，下列判断正确的是（）A. 灯泡L正常发光时的电阻为10ΩB. 只闭合开关S，滑动变阻器的取值范围只能是0﹣10ΩC. 只闭合开关S，该电路的最大功率是2.5WD. 将滑片P移到R的最左端，闭合开关S、S1，电流表示数为0.6A【答案】D【解析】【解答】A、根据可得，灯泡正常发光时的电阻：，A不符合题意；B、C、只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流；当滑片位于左端时，此时电压表的示数为零，灯泡两端的电压等于电源电压3V，通过灯泡的电流，即最大电流为：，电路的最大功率为灯泡的额定功率0.5W，C不符合题意；当变阻器接入电路中的阻值变大时，电流变小，电压表示数增大，但不会超过电源电压3V，两电表都是安全的，所以，滑动变阻器的取值范围是0～30Ω，B不符合题意；D、将滑片P移到R的最左端，闭合开关S、S1，滑动变阻器R的最大阻值与灯泡L并联，两端电压都为电源电压3V，电流表测干路中的电流。

灯正常工作，通过小灯泡的电流为0.5A；通过滑动变阻器的电流：；故干路电流，即电流表的示数：，D符合题意；故答案为：D。

【分析】根据P=UI=求出灯泡正常发光时的电阻；只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流，根据欧姆定律求出滑动变阻器接入电路中的电阻为零时电路中的电流，然后与电流表的量程相比较判断出灯泡可以正常发光，根据P=UI可求最大功率；当电压表的示数最大时，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出灯泡两端的电压，根据电源电压为3V变阻器接入电路中的最大阻值，然后得出滑动变阻器的取值范围；将滑片P移到R的最左端，闭合开关S、S1，滑动变阻器R与灯泡L并联，电压表测导线两端的电压，电流表测干路中的电流，由欧姆定律可求电流.2．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。

初三物理欧姆定律测试卷有答案

初三物理欧姆定律测试卷有答案

初三物理欧姆定律测试卷有答案（时间：60分钟满分：100分）班级：_________ 姓名：_________ 分数：_________一、选择题（共18道总分36分）1、标有"2V 1W"字样的小灯泡和标有"20Ω1A"字样的滑动变阻器连接在如图所示的电路中，其中电源电压为6V，电流表的量程为"0～0.6 A"，电压表的量程为"0～3 V"，设小灯泡电阻不变。

闭合开关，移动滑动变阻器的滑片，电流表、电压表示数的范围是()A．0.25 A～0.6 A 1.0 V～2.0 V B．0.30 A～0.5 A 1.0 V～l.5 VC．0.25 A～0.5 A 1.5 V～2.0 V D．0.25 A～0.5 A 1.0 V～2.0 V2、如图所示，闭合开关S，电路正常工作．过了一段时间，灯泡L熄灭，两只电表示数都变大．则下列判断正确的是()A．电阻R断路B．电阻R短路C．灯泡L短路D．灯泡L断路3、下面说法正确的是（）A．电压一定时，通过导体的电流与导体的电阻成反比B．导体的电阻与它两端电压成正比，与通过的电流成反比C．电阻一定时，导体的两端的电压与通过的电流成正比D．当导体两端电压为零时，导体的电阻为零4、如图所示，电源电压保持不变，闭合开关S，当滑片P向右移动时，下列说法错误的是（）A.电压表表示数变大B.电流表示数变小C.灯L的亮度不变D.电路的总功率变小5、如图所示两定值电阻A和B的电流与电压关系图象，如果将两电阻A和B并联后接在电压为3V的电源两端．下列结论正确的是（）A．A的电阻是B的电阻的2倍B．B的电阻是A的电阻的2倍C．A两端的电压和B两端电压2倍D．流过B的电流是流过A电流的2倍6、在如图所示的电路中，电源电压保持不变。

当开关S闭合，电路正常工作，滑片P向右移动过程中，下列说法正确的是A．灯泡L变暗B．电压表示数不变C．电路的总电阻减小D．电流表示数逐渐变大7、通过定值电阻甲、乙的电流与其两端电压关系图像如图所示。

初中物理第十七章《欧姆定律》单元检测题 (15)(含答案解析)

初中物理第十七章《欧姆定律》单元检测题 (15)(含答案解析)

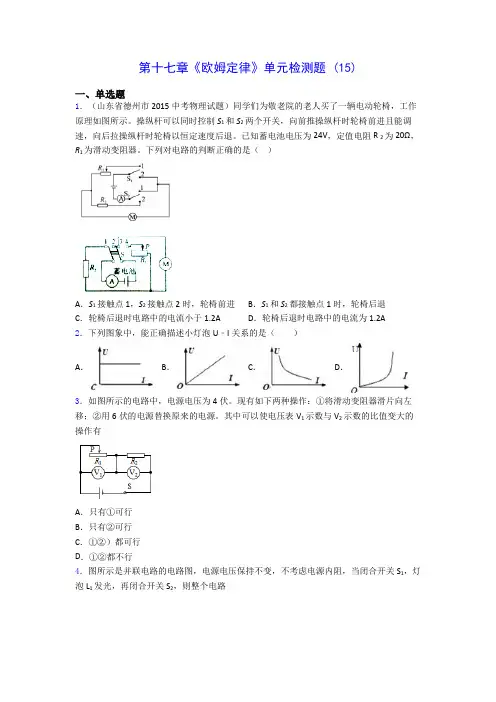

第十七章《欧姆定律》单元检测题 (15)一、单选题1．（山东省德州市2015中考物理试题）同学们为敬老院的老人买了一辆电动轮椅，工作原理如图所示。
